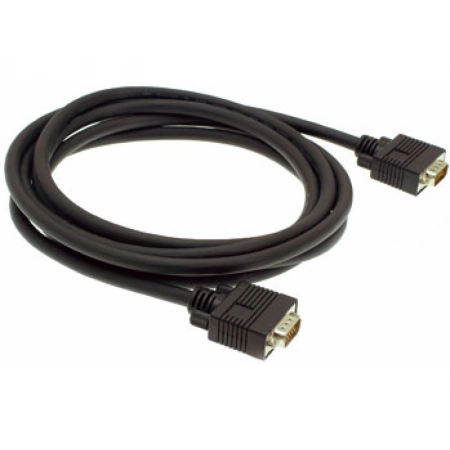

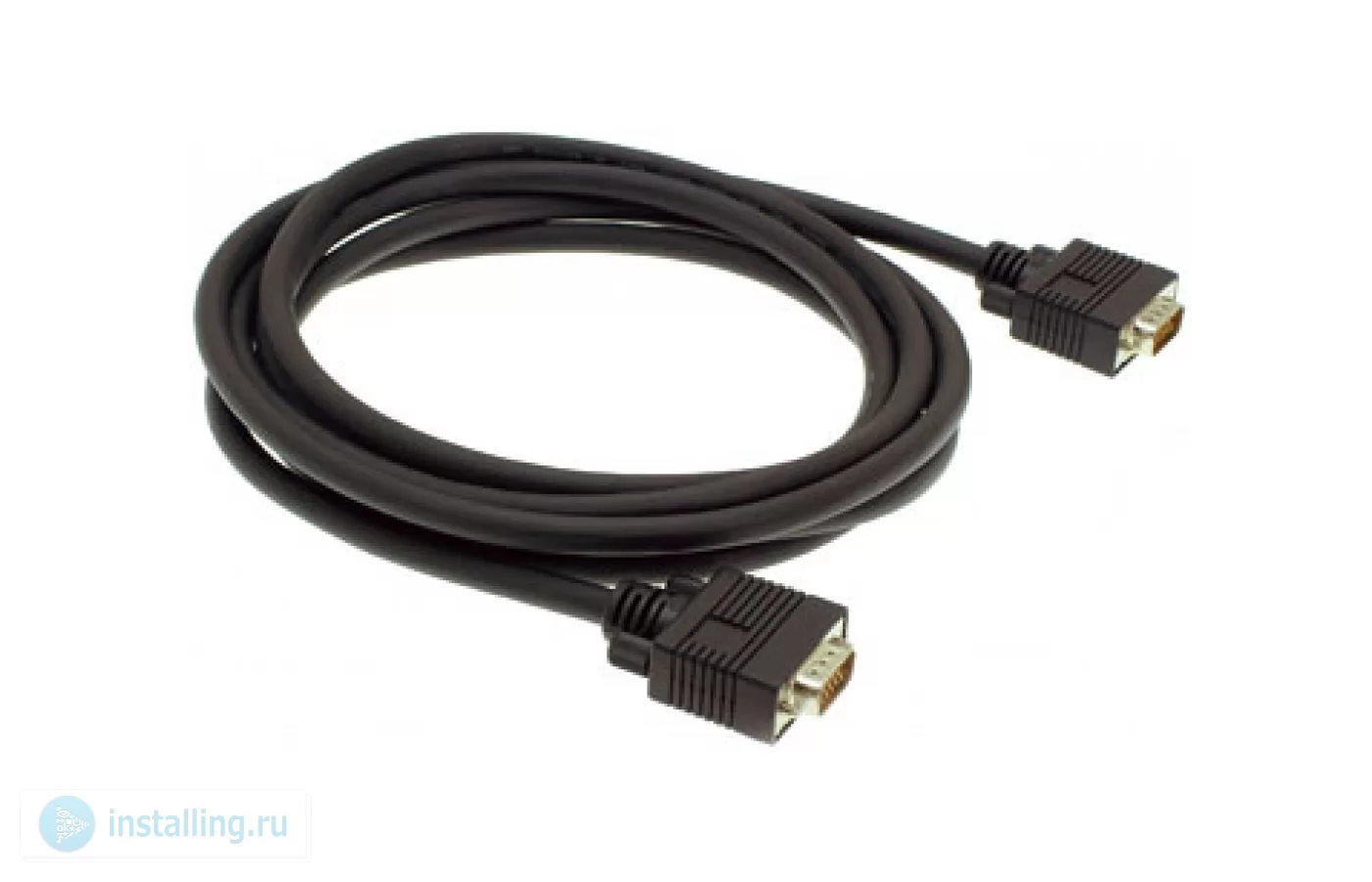

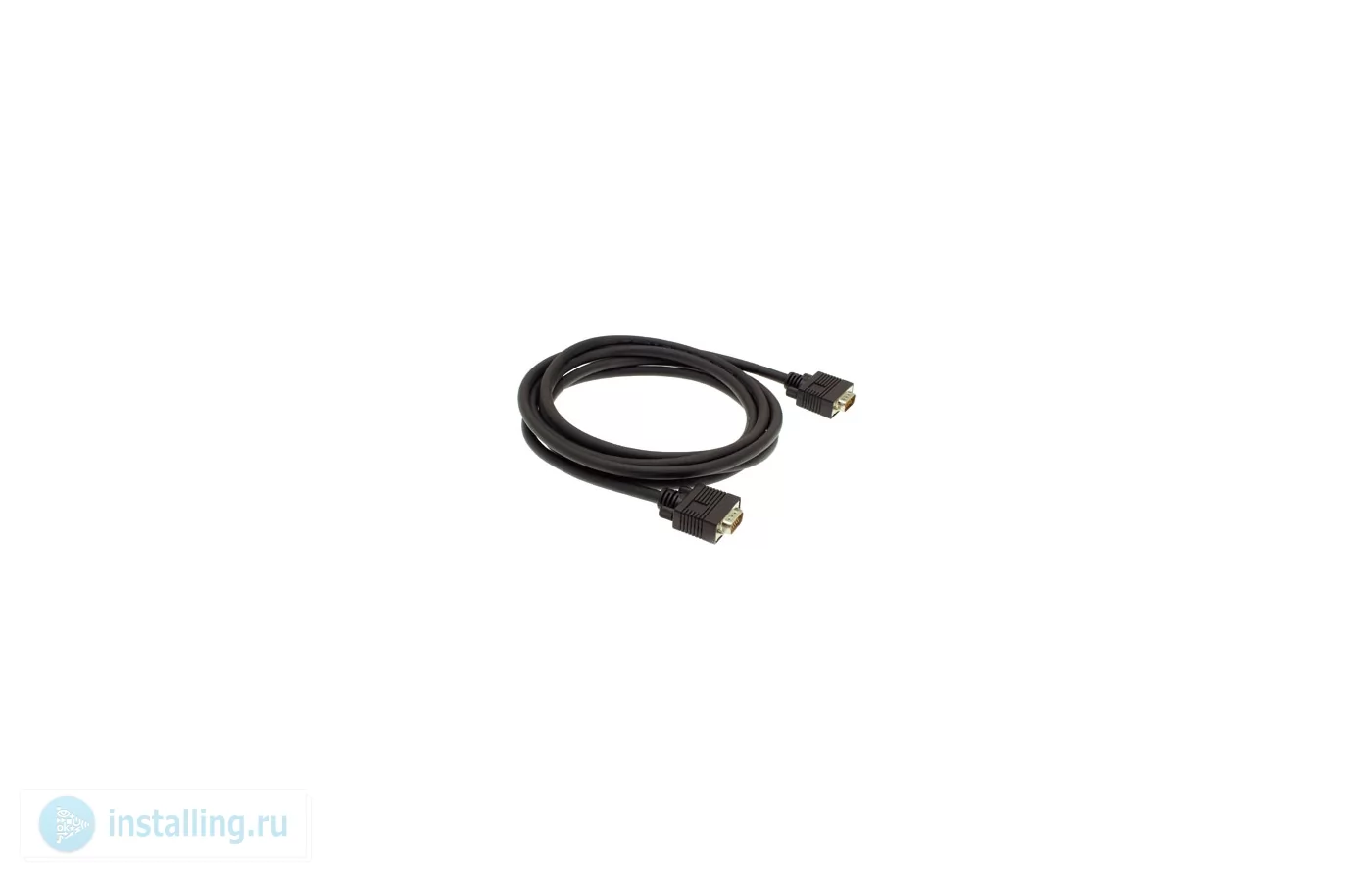

Кабель Qtex TC-VP-5

TC-VP-1 - кабель VGA с разъемами D-Sub HD15 (вилка-вилка) для передачи сигналов компьютерной графики. Позволяет передавать сигналы с разрешением до 1920x1200 на расстояние до 15 метров без использования усилителей. Длина кабеля 1 м. Он состоит из 3-х коаксиальных кабелей с сечением проводника 28 AWG и 6-ти одиночных проводников с сечением 28 AWG. Каждый коаксиальный кабель обернут в алюминиевую фольгу, а поверх нее имеет 65% оплетку из луженой медной проволоки. Одиночные проводники служат для передачи сигналов синхронизации V и H, ID bit и прочих сигналов. Внешняя оболочка состоит из слоя ПВХ.

• Импеданс 75 Ом (коаксиальные)
• Внешний двойной экран Алюминиевая фольга и лужёная медная оплётка
• Внешняя оболочка Коаксиальный кабель: ПВХ, диаметр 10 мм
• Внутренний экран Фольга + лужёная медная оплётка
• Внутренняя оболочка Коаксиальные и отдельные провода: ПВХ, разноцветный
• Изоляция Коаксиальные: вспененный полиэтилен, толщина 1,95 мм
• Отдельные провода: вспененный полиэтилен, толщина 0,88 мм
• Проводник Коаксиальные и отдельные провода: лужёная медь 28 AWG (0,321 мм)
• Затухание (на 30 м) -0,6 дБ (на 1 МГц)
• -1,4 дБ (на 5 МГц)
• -2,1 дБ (на 10 МГц)
• -4,4 дБ (на 50 МГц)
• -6,5 дБ (на 100 МГц)
• -8,9 дБ (на 180 МГц)
• -14,8 дБ (на 400 МГц)
• Погонная емкость 60 пФ/м (измерено на 1 кГц)
• Длина кабеля 5 м
