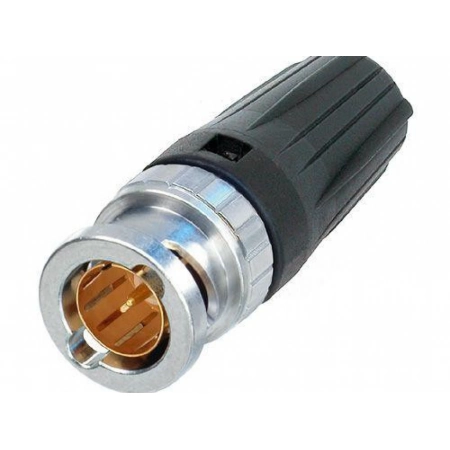

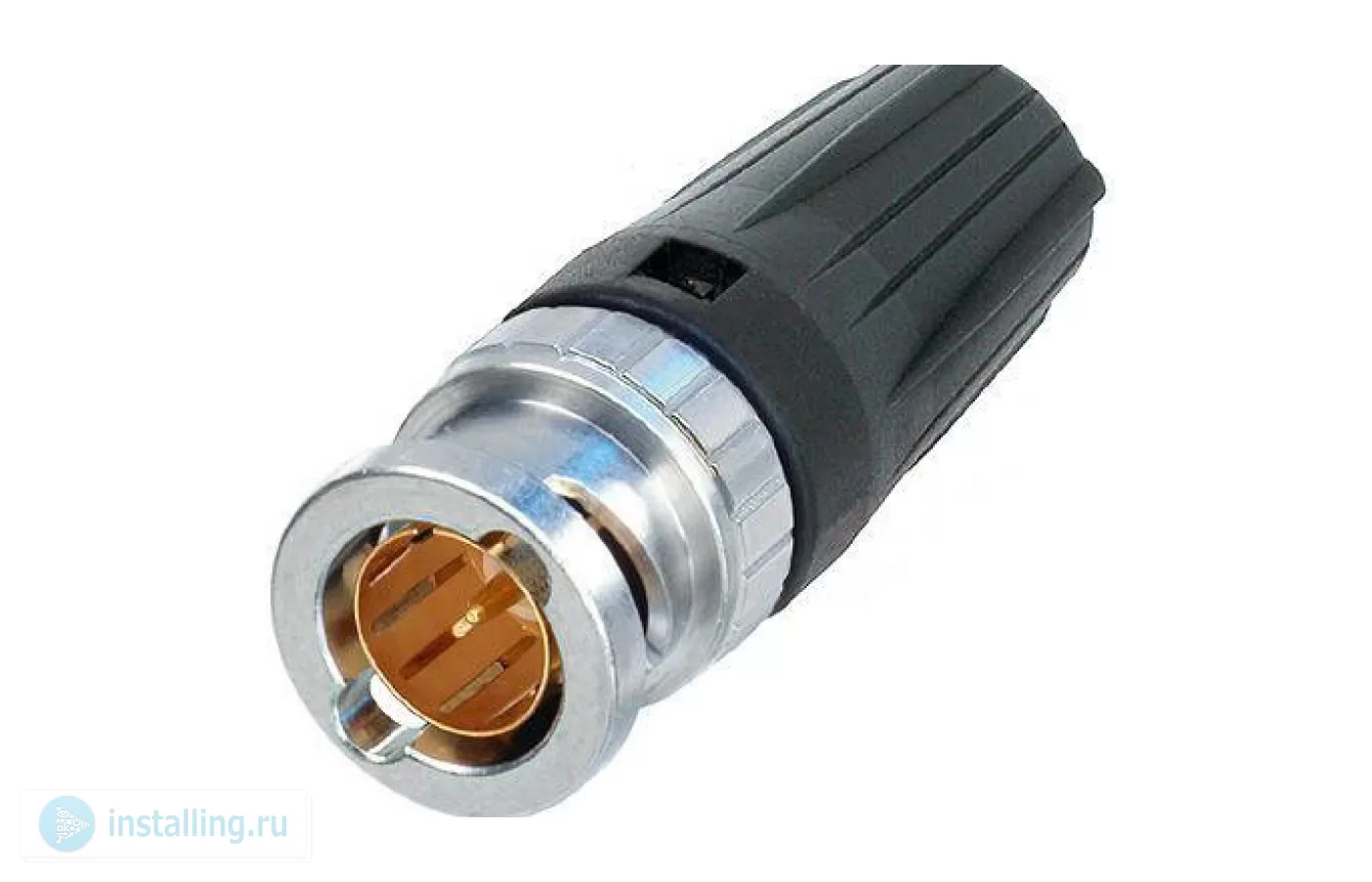

Разъем BNC кабельный, штекер, обжимной (1.6/8.23мм), для кабеля: Canare L-5CFB
• Принцип „rearTWIST“, коммутация разъема производится с помощью легко доступного мягкого заднего
хвостовика, который очень удобно проворачивать пальцами (патент DE 100 48507)
• Идеальное решение для „утопленных“ розеток, когда провернуть головную часть кабельного разъема
может быть проблематично. Разъемы Neutrik проворачиваются за хвостовик
• Истинное волновое сопротивления 75 Ом, соответствует строгим требованиям HDTV / DVD
• Центральная часть разъема обеспечивает тактильные ощущения при коммутации
• Технология обжима и оплетки, и оболочки кабеля решает проблему торчащих проводников кабельной
оплетки
• Великолепная защита и фиксация кабеля
• Прецизионные точеные латунные части обеспечивают непревзойденную долговечность
• Аксессуары включают в себя цветные хвостовики в 10 стандартных цветах, инструмент и губки для
обжима
C появлением HD-сигналов значение импеданса BNC-
разъемов стало важным как никогда. Любое его отклонение
от номинального значения отрицательно сказывается на
коэффициенте обратных потерь и КСВН (коэффициент
стоячей волны по напряжению), которые являются важными
параметрами, характеризующими отраженный сигнал в линии
передачи. Особенно вредно отражение на высоких частотах,
т.е. при передаче HD-сигналов, при которых оно особенно
велико.
BNC-разъемы Neutrik обладают истинным импедансом 75 Ом на
частотах вплоть до 4,5 ГГц, что соответствует са-мым строгим
требованиям HDTV. Для достижения таких результатов каждый
BNC-разъем Neutrik был адаптирован по параметрам к
небольшой группе кабелей, благодаря чему гарантируются
наилучшие технические характеристики соединения и малый
уровень обратных потерь.
По мере роста частоты начинает проявляться т.н. „поверхностный
эффект (скин-эффект)“, который заключается в том, что носители
заряда начинают смещаться на поверхность проводника.
Именно поэтому покрытие внешнего и центрального контакта
здесь играет значительно большую роль, чем в аудио-разъемах.
Все контакты в наших BNC-разъемах покрыты золотом.
Истинные 75-омные разъемы для HDTV
Neutrik предлагает широкий спектр 75-омных кабельных и панельных BNC-разъемов. Кабельные rearTWIST
очень удобны в приборах с высокой плотностью коммутации (видео-коммутаторы и патч-панели), легко и
быстро собираются, а также обеспечивают цветовую маркировку. Каждая конструктивная часть разъемов
произведена в точном соответствии с нашими высокими стандартами качества.
Во времена все возрастающей частоты сигналов экранирование
разъемов приобретает важное значение для предотвращения
взаимопроникновения и снижения уровня электромагнитных
помех. Neutrik принимает этот факт во внимание, поэтому
BNC-разъемы снабжены оптимизированными заземляющими
контактами, которые обеспечивают максимальную
экранирующую эффективность.
