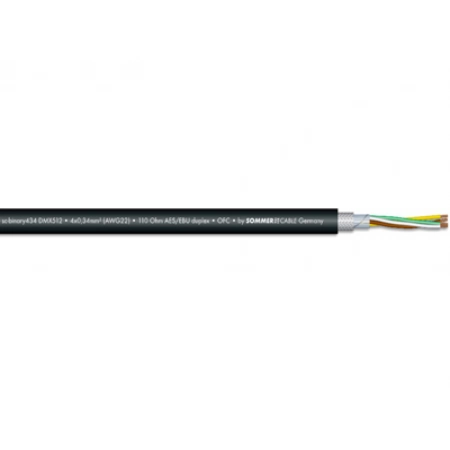

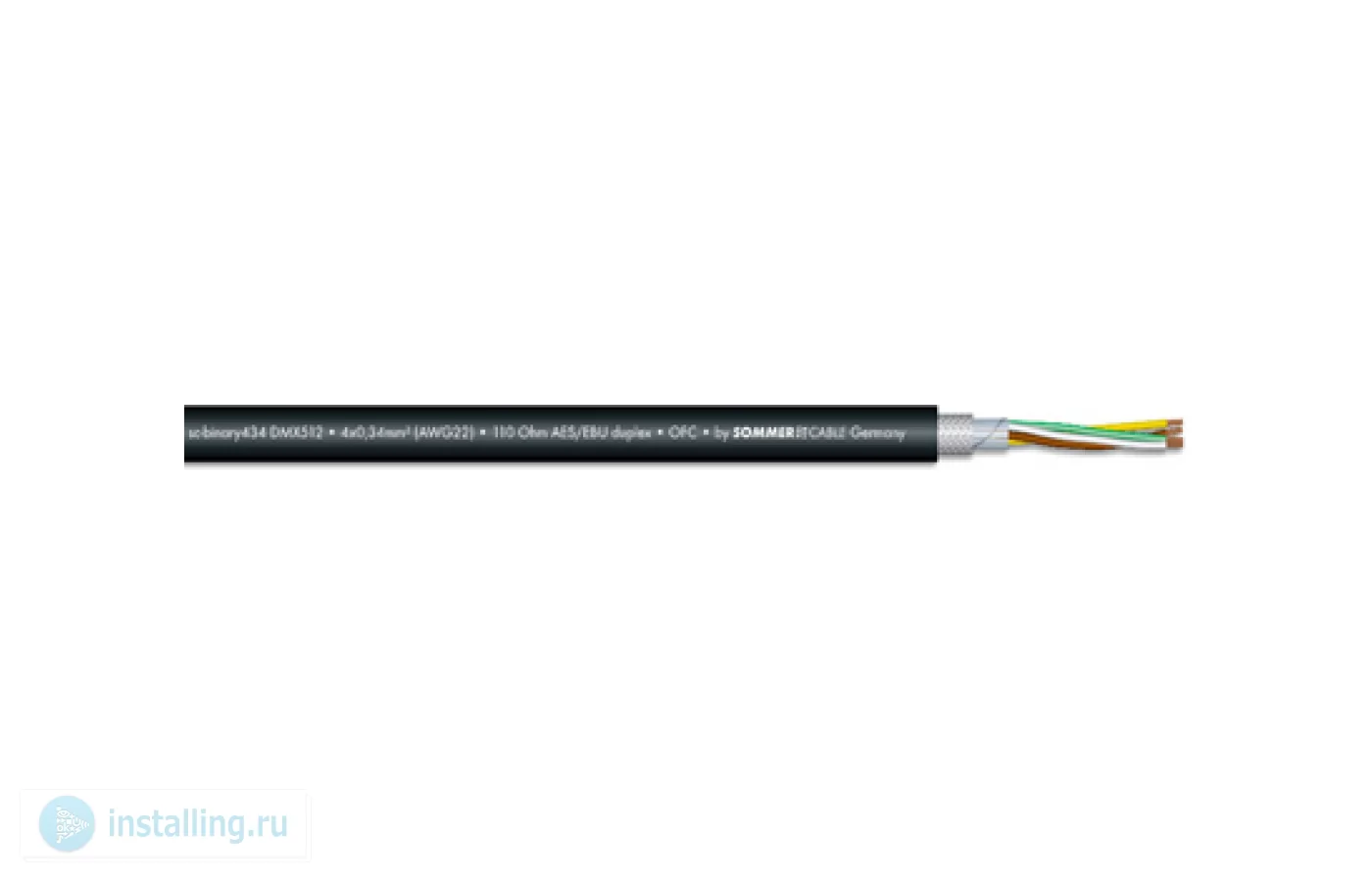

DMX-кабель Sommer Cable 541-0051

541-0051 - 4-х жильный AES/EBU и DMX кабель, серии BINARY 434 DMX512, PUR содержит две пары проводников, с волновым сопротивлением 110 Ом. Это превосходный кабель для передачи цифровых сигналов формата AES/EBU и DMX, он обеспечивает надёжную связь между управляющим устройством и приборами, и дополнительно передачу служебной информации (статус сигнала, коды ошибок и т. д.). Две жилы из четырёх используются для передачи видео сигнала, а другие две жилы предназначены для канала управления. Диаметр кабеля всего 7,0 мм, при этом он имеет 4-ре гибких многопроволочных жилы каждая сечением 0,34 мм? (AWG 22) из бескислородной меди (OFC). Диаметр жилы 0,66 мм, диаметр изолятора жилы 1,7 мм. Все жилы защищены от внешних полей двойным высокоэффективным экраном - оплетка из луженой меди + AL/ PT фольга. Изоляция жил из полиэтилена ПЭ (PE) гарантирует высокие и стабильные электрические параметры на протяжении всего срока жизни кабеля. Большое сечение меди и высококачественный изолятор обеспечивают кабелю замечательные электрические характеристики - сопротивление постоянному току жилы 53 Ом/км, а оплётки - 15 Ом/км, ёмкость жила/жила на 1 м - 58 пФ, и сопротивление изоляции жилы на 1 км более 5 Гом. Рабочие температуры от -25°C до +70°C. Цветовая кодировка изоляции жил соответствует стандарту DIN 47100. Стойкая к механическим воздействиям, долговечная и гибкая внешняя оболочка из полиуретановой смеси (PUR- Blend) позволяет использовать этот кабель как вне помещений, так и для стационарной инсталляции. Цвет оболочки - чёрный. Благодаря использованию комбинированного экрана (плетёный экран из луженой меди + алюмополиэстерная фольга (AL/PT)) и цветовой кодировке изоляции жил, этот кабель соответствует стандартам VDE 0812/VDE 0207. Инженеры-инсталляторы и проектировщики оборудования лучше других представляют себе проблему переустройства или обновления уже существующих систем. Задачу совместимости с будущими изменениями конфигурации с успехом решает применение именно данной двупарной модели кабеля.

• Две пары проводов с волновым сопротивлением 110 Ом (одна пара для сигнала стандартов AES/EBU, вторая - для передачи сигнала управления стандарта DMX).
• Надёжен в инсталляции, износостойкий, долговечный и гибкий благодаря внешней оболочке из полиуретановой смеси.
• Передача цифровых сигналов на большие расстояния на основе стандартов DMX и AES/EBU (официально имеет название AES3 - соответствует международному стандарту МЭК 60958. Потребительская версия AES/EBU - родственная система S/PDIF).
• Прост в монтаже, благодаря разноцветной изоляции каждого канала.
• Надёжная защита от электромагнитных наводок с применением плетёного медного и фольгированного экранов.

• Общие характеристики
• Название 4-х жильный AES/EBU и DMX кабель, серии BINARY 434 DMX512, PUR
• Структура [2(2LI2YS0,34 мм?)(ST)]CY
• Дизайн (форма) круглый
• Количество каналов (AES/EBU DMX) 1
• Диаметр оболочки 7,0 мм
• Материал оболочки PUR-Blend
• Цвет оболочки серый
• Применение DMX
• Передача сигнала симметричная
• Скорость передачи 256 Кбит/c (стандарт EIA 485)
• Совместимость с разъёмами HI-X5CF-G; HI-X5CM-G
• Упаковка катушка 100 м
• Конструкция кабеля
• Количество жил 4
• Сечение жил 0,34 мм?
• Диаметр жил 0,66 мм
• Калибр жилы (AWG) 22
• Количество проволок в жиле 7
• Диаметр проволок в жиле 0,25 мм
• Материал проволок в жиле бескислородная медь (OFC)
• Диаметр изоляции жилы 1,7 мм
• Материал изоляции жилы полиэтилен ПЭ (PE)
• Цвет изоляции разноцветная
• Экран оплетка из луженой меди + AL/PT фольга
• Плотность экрана 100%
• Материал оболочки полиуретановая смесь (PUR-Blend)
• Электрические характеристики
• Ёмкость жила/экран на 1 м (видео) 100 пФ
• Ёмкость жила/жила на 1 м (видео) 58 пФ
• Волновое сопротивление 110 Ом
• Сопротивление постоянному току 53 Ом/км (жила)
• Сопротивление постоянному току 15 Ом/км (оплётка)
• Сопротивление изоляции на 1 км 5 ГОм (жила) (AES / EBU DMX)
• Технические характеристики
• Устойчивы к ультрафиолетовому излучению да
• Пожарная нагрузка на 1 м 0,22 кВт.ч
• Диапазон рабочих температур от -25°C до +70°C
• Диаметр кабеля 7,0 мм
• Вес (1 м) 65 г
