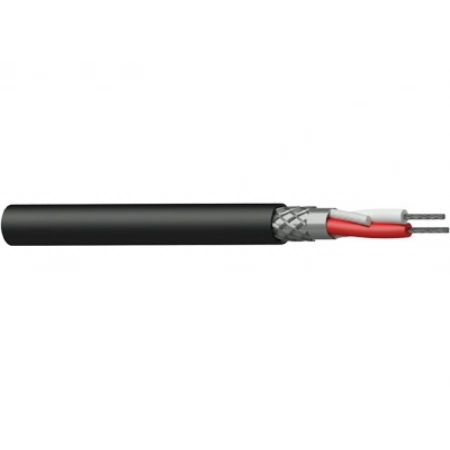

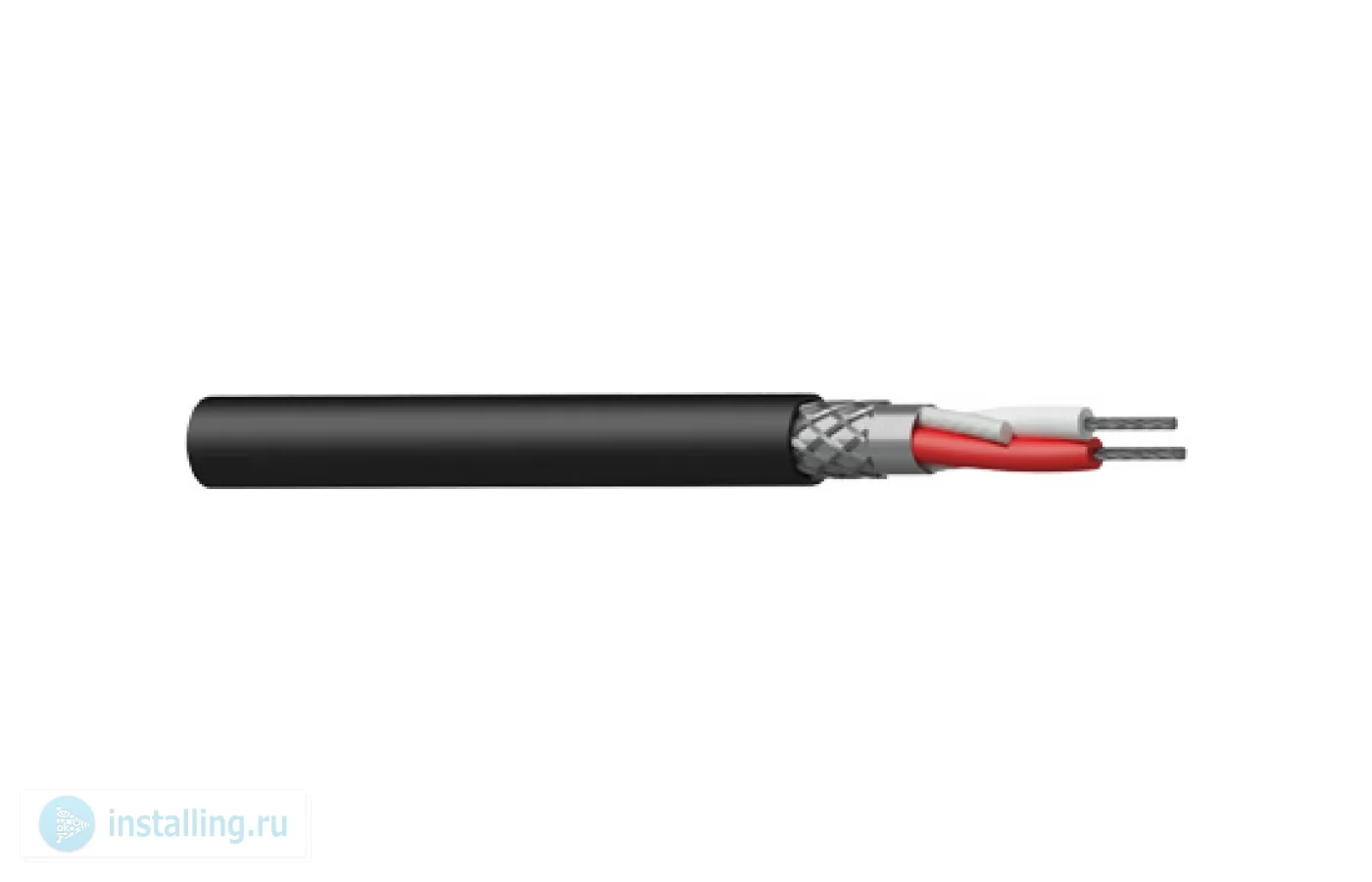

Кабель Procab CMX222

CMX222 – кабель DMX, AES-EBU, 2х0,32 мм?, 110 Ом, негорючий, без галогенов разработан специально для использования в профессиональных приложениях, где предъявляются высокие требования к качеству передачи сигналов формата AES/EBU и DMX-512. Кабель имеет две многопроволочных жилы сечением 0,342 мм? (AWG 22) и общий двойной экран. Этот превосходный кабель содержит пару проводников с волновым сопротивлением 110 Ом, что обеспечивает передачу цифровых сигналов формата AES/EBU и DMX, и гарантирует надежную связь между управляющим устройством и приборами. Гибкие многопроволочные жилы диаметром 0,66 мм свиты из 17-ти луженых медных проволок диаметром 0,16 мм из бескислородной меди (OFC), изолятор жилы из вспененного полиэтилена (Foamed PE), диаметром 2,0 мм. Витая пара защищена от внешних полей двойным высокоэффективным экраном – оплеткой из луженой медной проволоки и алюминий-майларовой фольги, что позволяет добиться оптимальной передачи сигнала с высокой устойчивостью к шумам и помехам, вызванным внешними устройствами. Изоляция жил из вспененного полиэтилена (PE) гарантирует высокие и стабильные электрические параметры на протяжении всего срока жизни кабеля. Большое сечение меди и высококачественный изолятор обеспечивают кабелю отличные электрические характеристики – сопротивление постоянному току жилы составляет 59,4 Ом/км. Рабочие температуры для стационарной инсталляции от -20 °C до +80 °C. Цветовая кодировка изоляции жил соответствует стандарту DIN 47100 – красный / белый. Под фольгированным экраном имеется дренажная жила из хлопка, облегчающая разделку кабеля. Кабель имеет внешнюю оболочку из Flamoflex с низкой дымностью и без галогенов (NHFR, Non Halogen Flame Retardant – не содержит галогенов и не поддерживает горение), отвечает требованиям IEC 60332-1 противопожарной безопасности (нераспространение горения) и пригоден для установки в общественных зданиях. Диаметр кабеля 5,5 мм, цвет черный. Кабель можно использовать как для мобильных приложений, так и для стационарной инсталляции. Благодаря использованию комбинированного экрана (плетеный экран из луженой меди + алюминиевая фольга) и цветовой кодировке изоляции жил данный кабель соответствует стандартам VDE 0812/VDE 0207.

• Идеально подходит для стационарной установки и мобильного использования
• Луженые медные жилы сечением 0,34 мм? (AWG 22)
• Витая пара проводов с волновым сопротивлением 110 Ом
• Оболочка из Flamoflex с низкой дымностью и без галогенов (NHFR) отвечает требованиям IEC 60332-1 противопожарной безопасности (нераспространение горения), кабель пригоден для установки в общественных зданиях
• Малый радиус изгиба = 8 диаметров кабеля (стационарная инсталляция)
• Прост в монтаже благодаря разноцветной изоляции каждого провода
• Передача цифровых сигналов на большие расстояния на основе стандартов DMX и AES/EBU
• Надежная защита от электромагнитных наводок с применением плетеного медного и фольгированного экранов
• На оболочку нанесены метки длины, помогающие отмерять кабель при прокладке

• Общие характеристики
• Название кабель DMX, AES-EBU, 2х0,32 мм?, 110 Ом, негорючий, без галогенов
• Дизайн (форма) круглый
• Количество каналов (AES/EBU, DMX) 1
• Диаметр оболочки 5,5 мм
• Материал оболочки NHFR (негорючий, без галогенов)
• Цвет наружной оболочки черный
• Передача сигнала симметричная
• Единица упаковки катушка 100 м
• Применение DMX-512
• Совместимость с разъемами XLR Procab VC3MX/VC3FX
• XLR Neutrik NC3MXX/NC3FXX
• Конструкция кабеля
• Количество жил 2
• Сечение жил 0,342 мм?
• Диаметр жил 0,66 мм
• Калибр жилы (AWG) 22
• Количество проволок в жиле 17
• Диаметр проволок в жиле 0,16 мм
• Материал проволоки бескислородная медь (OFC)
• Диаметр изоляции жилы 2,0 мм
• Цвет изоляции разноцветная DIN 47100
• Материал изоляции жилы вспененый полиэтилен (PE)
• Экран 1 алюминиевая фольга (Al-Mylar)
• 100% покрытие, 25% перекрытие
• Экран 2 оплетка из луженой меди 16x8x0,10 мм
• покрытие ?75%
• Диаметр проволок оплетки 0,1 мм
• Дренажная жила хлопок
• Диаметр общей оболочки 5,5 мм
• Материал общей оболочки Flamoflex™ (NHFR)
• Электрические характеристики
• Волновое сопротивление 100 Ом
• Сопротивление постоянному току 59,4 Ом/км
• Диэлектрическая прочность 1,5 (КВ/1 мин. DC)
• Максимальное напряжение 300 В
• Технические характеристики
• Диапазон рабочих температур от -20 °C до +80 °C (стационарная инсталляция)
• от -15 °C до +60 °C (мобильное использование)
• Радиус изгиба 8 x O кабеля (стационарная инсталляция)
• 10 x O кабеля (мобильное использование)
• Соответствие стандартам
• RoHS2 EU Directive 2011/65/EU
• REACH EC 1907/2006
• Огнестойкость IEC 60332-1
• Дымность IEC 61034
• Галогены EN 50267-2-1, IEC 60754
• Устойчивость к УФ UV resistant (UL1581, UVA, 720 h)
• Кабельные стандарты DMX и AES/EBU (IEC 60956 Type 1)
