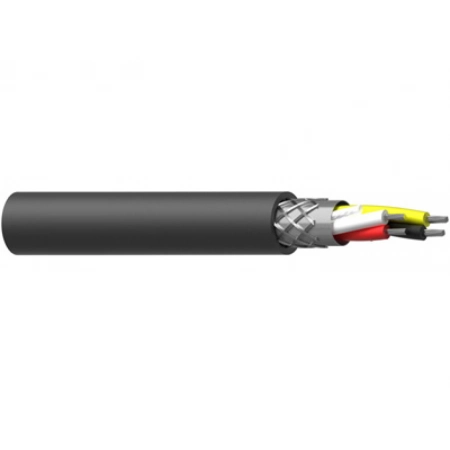

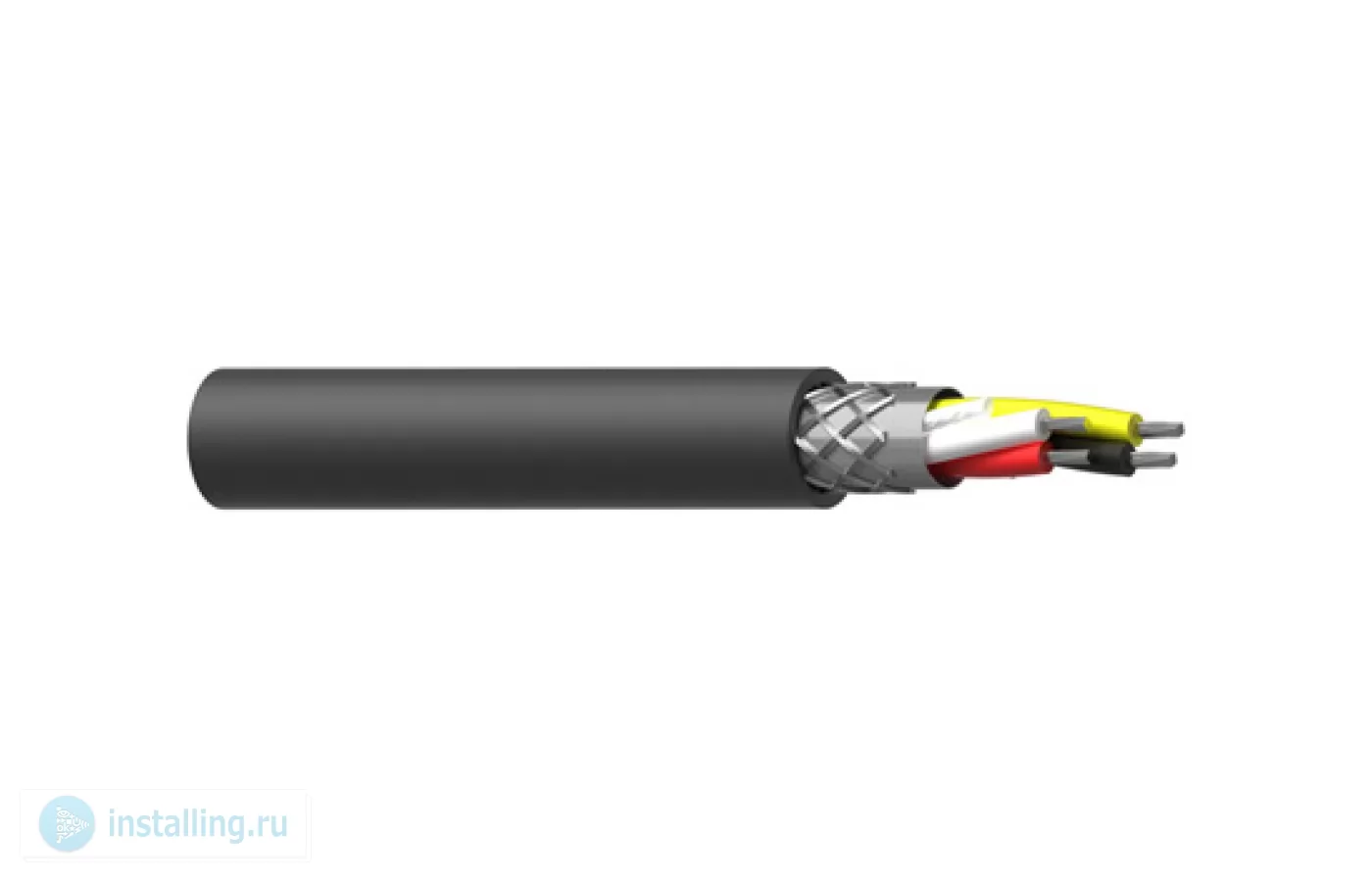

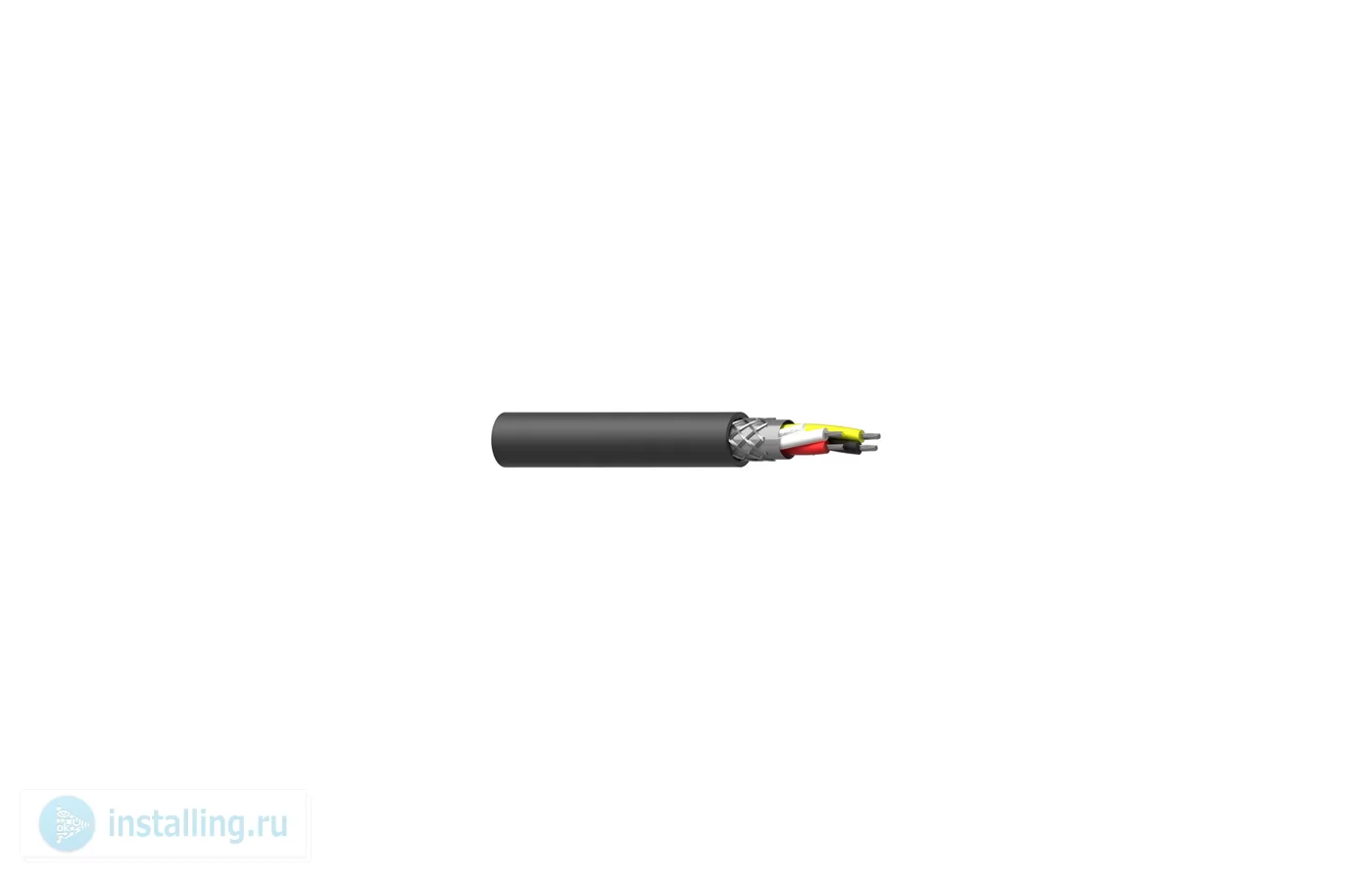

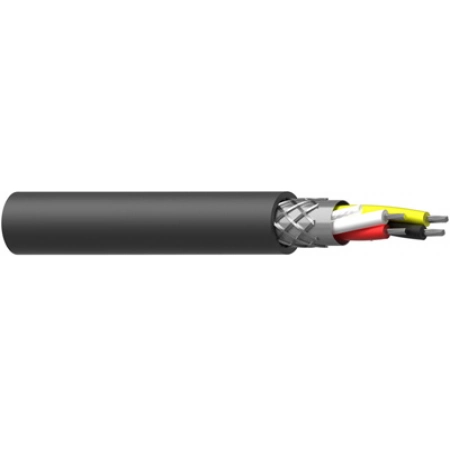

Кабель DMX Procab PMX422

PMX422 - 4-х жильный 110 Ом DMX - AES/EBU кабель Prime серии специально разработан для профессионального использования в высоко требовательных приложениях и предназначен для передачи сигналов формата AES/EBU и DMX-512. Кабель имеет четыре многопроволочных проводника сечением 0,34 мм? (AWG 22) и общий двойной экран. Этот превосходный кабель содержит две пары проводников с волновым сопротивлением 110 Ом что обеспечивает передачу цифровых сигналов формата AES/EBU и DMX и гарантирует надёжную связь между управляющим устройством и приборами. PMX422 позволяет дополнительно передачу служебной информации, когда одна пара используется для видео сигнала, а другие две жилы предназначены для канала управления. Диаметр кабеля всего 6,8 мм, при этом он имеет 4-ре гибких многопроволочных жилы диаметром 0,66 мм свитых из 17 лужёных медных проволок диаметром 0,16 мм из бескислородной меди (OFC), диаметр изолятора жилы 1,6 мм. Все жилы защищены от внешних полей двойным высокоэффективным экраном - оплетка из луженой медной проволоки и алюминиевой фольги. Это обеспечивает оптимальную передачу сигнала с высокой устойчивостью к шумам и помехам, вызванных внешними устройствами. Изоляция жил из вспененного полиэтилена ПЭ (PE) гарантирует высокие и стабильные электрические параметры на протяжении всего срока жизни кабеля. Большое сечение меди и высококачественный изолятор обеспечивают кабелю отличные электрические характеристики - сопротивление постоянному току жилы 52 Ом/км, а ёмкость жила/экран на 1 м - 79 пФ и жила/жила - 50 пФ. Рабочие температуры для стационарной инсталляции от -40°C до +80°C. Цветовая кодировка изоляции жил соответствует стандарту DIN 47100 - красный / белый / желтый / черный. Под фольгированным экраном имеется дренажная жила из хлопка облегчающая разделку кабеля. Стойкая к механическим воздействиям, долговечная и гибкая внешняя оболочка из эластичного ПВХ пластиката (Flexible PVC) диаметром 6,8 мм тёмно-серого цвета позволяет использовать этот кабель как для мобильного применения, так и для стационарной инсталляции. Благодаря использованию комбинированного экрана (плетёный экран из луженой меди + алюминиевая фольга) и цветовой кодировке изоляции жил, этот кабель соответствует стандартам VDE 0812/VDE 0207. Темно-серая внешняя оболочка дополнительно повышает простоту использования позволяя легко различать эти 110 Ом кабели от стандартных микрофонных.

• Идеально подходит для стационарной установки и мобильного использования.
• Луженые медные жилы сечением сечением 0,34 мм? (AWG 22)
• Витая пара проводов с волновым сопротивлением 110 Ом.
• Надёжен в инсталляции, износостойкий, долговечный и гибкий благодаря внешней оболочке из эластичного ПВХ пластиката (Flexible PVC).
• Малый радиус изгиба = 6 диаметров кабеля (стационарная инсталляция).
• Прост в монтаже, благодаря разноцветной изоляции каждого провода.
• Передача цифровых сигналов на большие расстояния на основе стандартов DMX и AES/EBU (официально имеет название AES3 - соответствует международному стандарту МЭК 60958. Потребительская версия AES/EBU - родственная система S/PDIF).
• Надёжная защита от электромагнитных наводок с применением плетёного медного и фольгированного экранов.

• Название 4-х жильный DMX - AES/EBU кабель Prime серии
• Структура [2(2LI2YS0,34 мм?)(ST)]CY
• Дизайн (форма) круглый
• Количество каналов (AES/EBU, DMX) 1
• Диаметр оболочки 6,8 мм
• Материал оболочки ПВХ пластикат (Flexible PVC)
• Цвет оболочки тёмно-серый
• Упаковка катушка 100 м или 300 м
• Применение DMX-512
• Передача сигнала симметричный
• Совместимость с разъёмами Neutrik BAG
• Конструкция кабеля
• Количество жил 4
• Сечение жил 0,342 мм?
• Диаметр жил 0,66 мм
• Калибр жилы (AWG) 22
• Количество проволок в жиле 17
• Диаметр проволок в жиле 0,16 мм
• Материал проволоки в жиле бескислородная медь (OFC)
• Диаметр изоляции жилы 1,6 мм
• Материал изоляции жилы вспененый полиэтилен (PE)
• Цвет изоляции разноцветная DIN 47100
• Экран 1 алюминиевая фольга (AL foil)
• Экран 2 оплетка из луженой меди 16/8
• Диаметр проволок оплётки 0,1 мм
• Дренажная жила хлопок
• Диаметр общей оболочки 6,8 мм
• Материал общей оболочки высокоэластичный ПВХ пластикат (Highly Flexible PVC)
• Электрические характеристики
• Ёмкость жила / экран на 1 м (видео) 79 пФ
• Ёмкость жила / жила на 1 м (видео) 50 пФ
• Волновое сопротивление 110 Ом
• Сопротивление постоянному току 52 Ом/км (жила)
• 52 Ом/км (оплётка)
• Технические характеристики
• Диапазон рабочих температур от -25°C до +70°C (мобильное использование)
• от -40°C до +80°C (стационарная инсталляция)
• Диаметр кабеля 6,8 мм
• Минимальный радиус изгиба 8х6,8 мм (мобильное использование)
• 6х6,8 мм мм (стационарная инсталляция)

• Управление светом с функцией обратной связи.
• Цифровое аудио.
• Архитектурная подсветка.
• Двухсигнальные системы и устройства с резервированием и пр.
• Мобильная и стационарная инсталляция.
