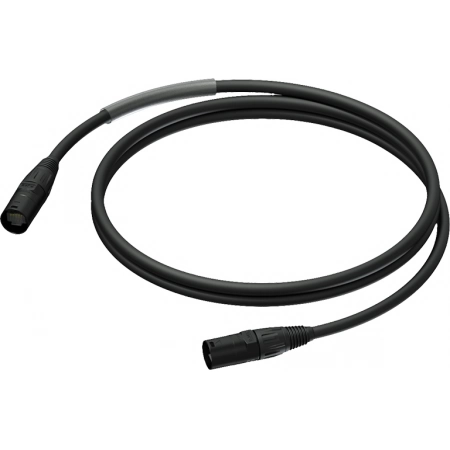

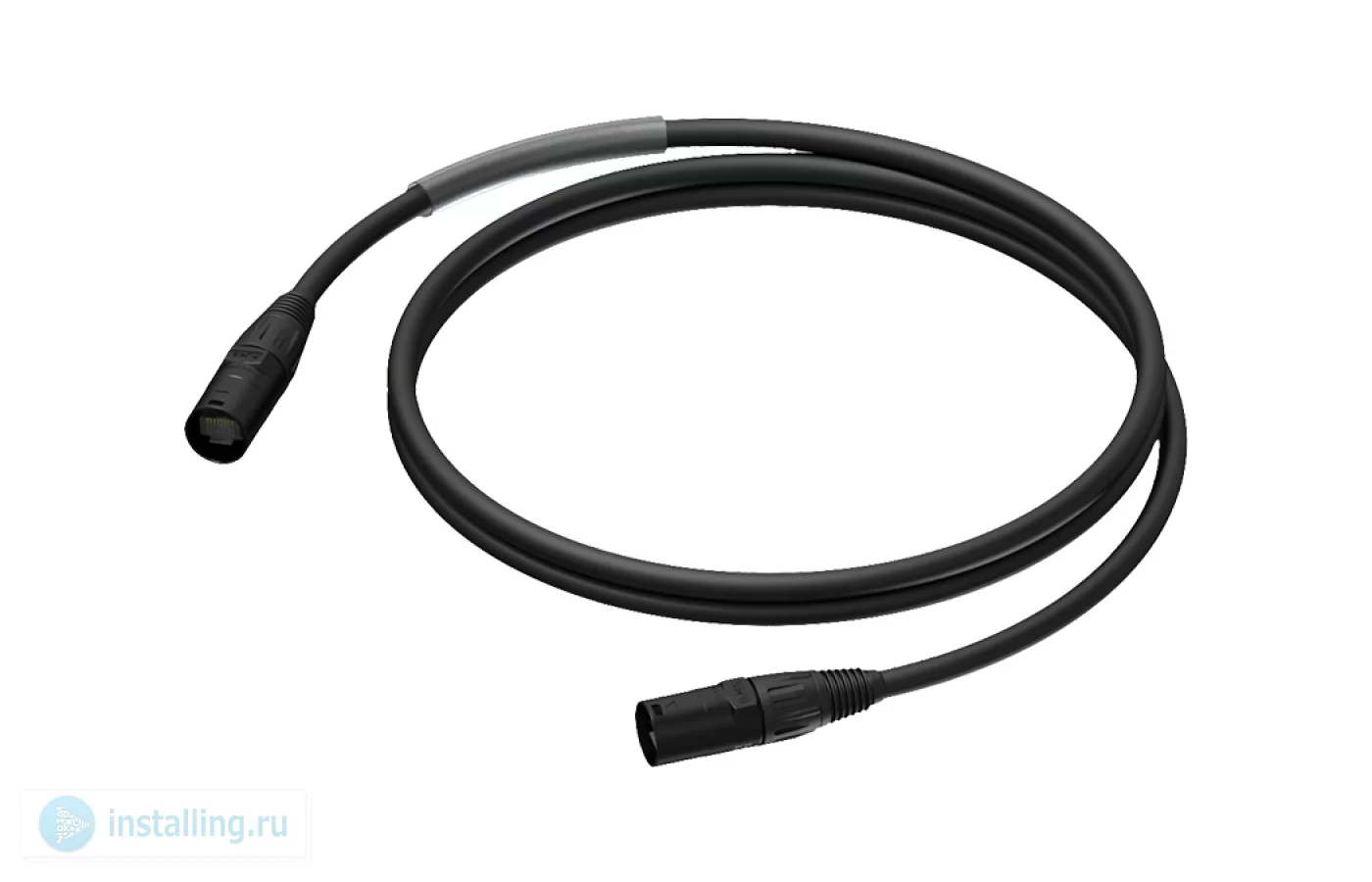

PRD520/20 – патч-корд высшего качества серии PRIME на базе кабеля Duraflex™ CAT5e PCT50SF (морозостойкого, негорючего, без галогенов), оконцованный разъемами etherCON RJ45. Для всех видов инсталляций. Длина кабеля 20,0 м. Цвет черный.
Основные особенности- Подходит для передачи сигнала в сетях 10Base-T, 100Base-TX и 1000Base-T
- Поддерживает Dante, CobraNet, EtherSound, HDBaseT и другие сетевые протоколы передачи AV-сигналов
- 4 пары сигнальных жил из бескислородной меди калибра AWG 24
- Изоляция жил из полиэтилена высокой плотности (ПЭВП)
- Экранирование SF/UTP (общий экран из алюминиевой фольги, окруженной луженой медной оплеткой, витые пары не имеют индивидуальных экранов)
- Двухслойная внешняя оболочка Duraflex™, изготовленная методом двойной экструзии (полиуретан + ПВХ)
- Внешняя полиуретановая оболочка устойчива к механическим воздействиям и невосприимчива к УФ
- Мягкая внутренняя ПВХ-оболочка позволяет прокладывать, разматывать и сматывать кабель без затруднений
- Внешний диаметр кабеля составляет 8,6 мм
- Обжат по стандарту ANSI/TIA/EIA-568-B
- Прозрачная трубка для нанесения маркировки
Технические характеристики- Тип кабеля патч-корд SF/UTP CAT5e
- Тип разъемов etherCON RJ45 (вилка-вилка)
- Марка разъемов Neutrik NE8MC-B-1
- Внутренний проводник 7 x 0,20 мм; чистая медь
- Сечение внутренней жилы 0,22 мм?
- Количество сигнальных жил 8 (4 пары)
- Материал изоляции жилы полиэтилен высокой плотности (HDPE)
- Диаметр изоляции жилы 1,14 мм
- Цвет изоляции голубой, голубой/белый; оранжевый, оранжевый/белый; зеленый, зеленый/белый; коричневый, коричневый/белый
- Шаг навики ?30 мм
- Индивидуальный экран витой пары нет
- Экран 1 алюминиевая фольга
- Экранирование, % 100 % покрытие, 25 % перекрытие
- Экран 2 плетеный луженый медный; 16 x 4 x 0,1 мм
- Экранирование, % более 66 %
- Материал внутренней оболочки гибкий ПВХ (PVC)
- Диаметр внутренней оболочки 6,6 мм
- Защитная пленка полиэстеровая лента
- Материал внешней оболочки полиуретан (PUR)
- Цвет внешней оболочки черный
- Диаметр внешней оболочки 8,2 мм
- AWG жилы 24
- Длина 20 м
-
- Электротехнические параметры
- Сопротивление проводника постоянному току на 1 км 145 Ом
- Омическая асимметрия 2%
- Электрическая емкость пары ?5,6 (нФ/100 м)
- Емкостная асимметрия жила/экран ?160 (пФ/100 м)
- Скорость распространения сигнала 6 5%
- Разность задержки распространения сигнала 45 (нс/100 м)
- Электрическая прочность 1,5 кВ пост. (1 мин.)
- Волновое сопротивление 100 Ом ±15 Ом
- Номинальное напряжение 72 В
-
- Эксплуатационные характеристики
- Диапазон рабочих температур -20… +75 °C (стационарная инсталляция)
- -15… +60 °C (нестационарная инсталляция)
- Радиус изгиба 8 x внешних диаметров кабеля (стационарная инсталляция)
- 10 x внешних диаметров кабеля (нестационарная инсталляция)
-
- Соответствие нормативам
- RoHS2 директива 2011/65/EU
- Reach EC 1907/2006
- Пожарная безопасность IEC 60332-1
- Кабельные стандарты ISO/IEC 11801; IEC 61156; UL 444; ANSI/TIA-568-C.2
