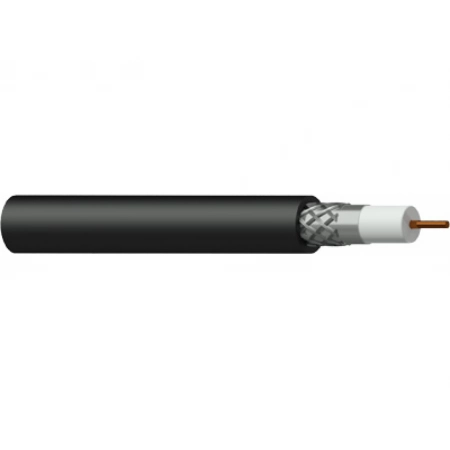

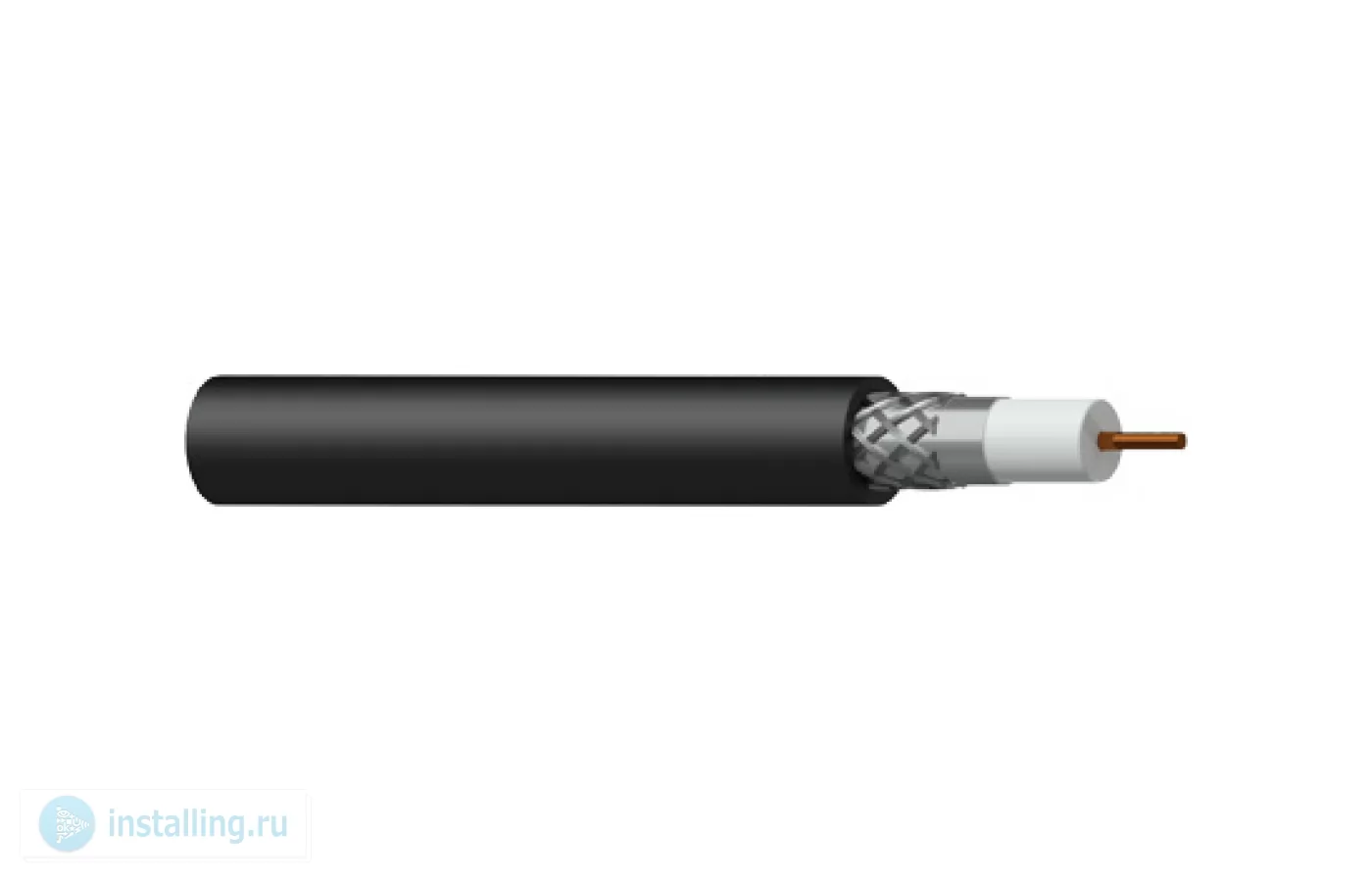

Коаксиальный кабель Procab CCX160

CCX160 – коаксиальный кабель RG6/U с однопроволочной OFC жилой, 75 Ом, негорючий, без галогенов. Имеет внешнюю оболочку Flamoflex с низкой дымностью и без галогенов (NHFR, Non Halogen Flame Retardant – не содержит галогенов и не поддерживает горение), которая отвечает требованиям IEC 60332-1 относительно противопожарной защиты (нераспространение горения) и пригоден для установки в общественных зданиях. Однопроволочная жила диаметром 1,02 мм (сечение 0,82 мм / AWG 18) в изоляции из вспененного полиэтилена. Двойной экран из алюминий-майларовой пленки и витой из луженой медной проволоки 16 x 9 x 0,12 мм с покрытием >80% обеспечивает высокоэффективную защиту сигнала от внешних полей. Диаметр кабеля 7,0 мм, цвет черный. Рабочие температуры: от -20 °C до +80 °C. Кабель имеет малую ёмкость – 53 пФ/м, низкое сопротивление жилы – 22,5 (Ом/км) и экрана – 14,9 (Ом/км). Этот высококачественный кабель с износостойкой внешней оболочкой и долгим сроком службы имеет низкий уровень затухания сигнала, и используется для передачи сигналов, в том числе и на большие расстояния. Сигналы могут быть как аналоговыми, так и цифровыми. Кабель может быть использован для широкого круга приложений, таких как CATV и CCTV, для передачи аналогового видеосигнала, а также цифрового HDTV-видео – SDI, HD-SDI и 3G-SDI. Совместим с разъемами Neutrik BNC NBNC75BTU11.

• Очень низкий уровень затухания сигнала
• Однопроволочная медная жила
• Двойная конструкция экрана – луженая медная оплетка и двойная алюминий-майларовая пленка
• Имеет внешнюю оболочку Flamoflex с низкой дымностью, без галогенов (NHFR)
• Простой в монтаже, совместим с обжимными разъемами Neutrik BNC NBNC75BTU11
• Доступен в катушках 100 м

• Общие характеристики
• Название коаксиальный кабель RG6/U с однопроволочной OFC жилой, 75 Ом
• Класс кабеля RG6/U
• Дизайн (форма) круглый
• Цвет наружной оболочки черный
• Диаметр кабеля 7,0 мм
• Количество жил 1
• Экранирование двухслойное
• Единица упаковки катушка 100 м
• Конструкция кабеля
• Количество жил 1
• Сечение жилы 0,82 мм?
• Диаметр жилы 1,02 мм
• Калибр жилы (AWG) 18
• Количество проволок в жиле 1
• Материал проволок в жиле бескислородная медь (OFC)
• Изоляция жилы вспененный полиэтилен (Foamed PE)
• Диаметр изоляции 4,57 мм
• Экран 1 алюминий-майларовая пленка (Al-Mylar)
• Покрытие 100%, с 25% перекрытием
• Экран 2 плетёный лужёный медный 16x9x0,12 мм
• Плотность покрытия оплетки более 80%
• Диаметр наружной оболочки 7,0 мм
• Материал наружной оболочки Flamoflex™ (NHFR)
• Электрические характеристики
• Электрическая емкость 53 пФ/м
• Сопротивление жилы постоянному току 22,5 Ом/км
• Сопротивление экрана постоянному току 14,9 Ом/км
• Волновое сопротивление 75 Ом (±5%)
• Коэффициент замедления (VOP) 0,82
• Возвратные потери (дБ/100 м) более 20 дБ (5 МГц ~ 1600 МГц)
• более 15 дБ (1600 МГц ~ 4500 МГц)
• Электрическая прочность 1,5 (КВ/1 мин. DC)
• Максимальное напряжение 300 В
• Технические характеристики
• Диапазон рабочих температур от -20 °C до +75 °C (стационарная инсталляция)
• от -15 °C до +60 °C (нестационарная инсталляция)
• Радиус изгиба 8 x O кабеля (стационарная инсталляция)
• 10 x O кабеля (нестационарная инсталляция)
• Соответствие стандартам
• RoHS2 EU Directive 2011/65/EU
• REACH EC 1907/2006
• Огнестойкость IEC 60332-1
• Дымность IEC 61034
• Галогены EN 50267-2-1, IEC 60754
• Устойчивость к УФ UV resistant (UL1581, UVA, 720 h)
• Кабельные стандарты RG6/U
