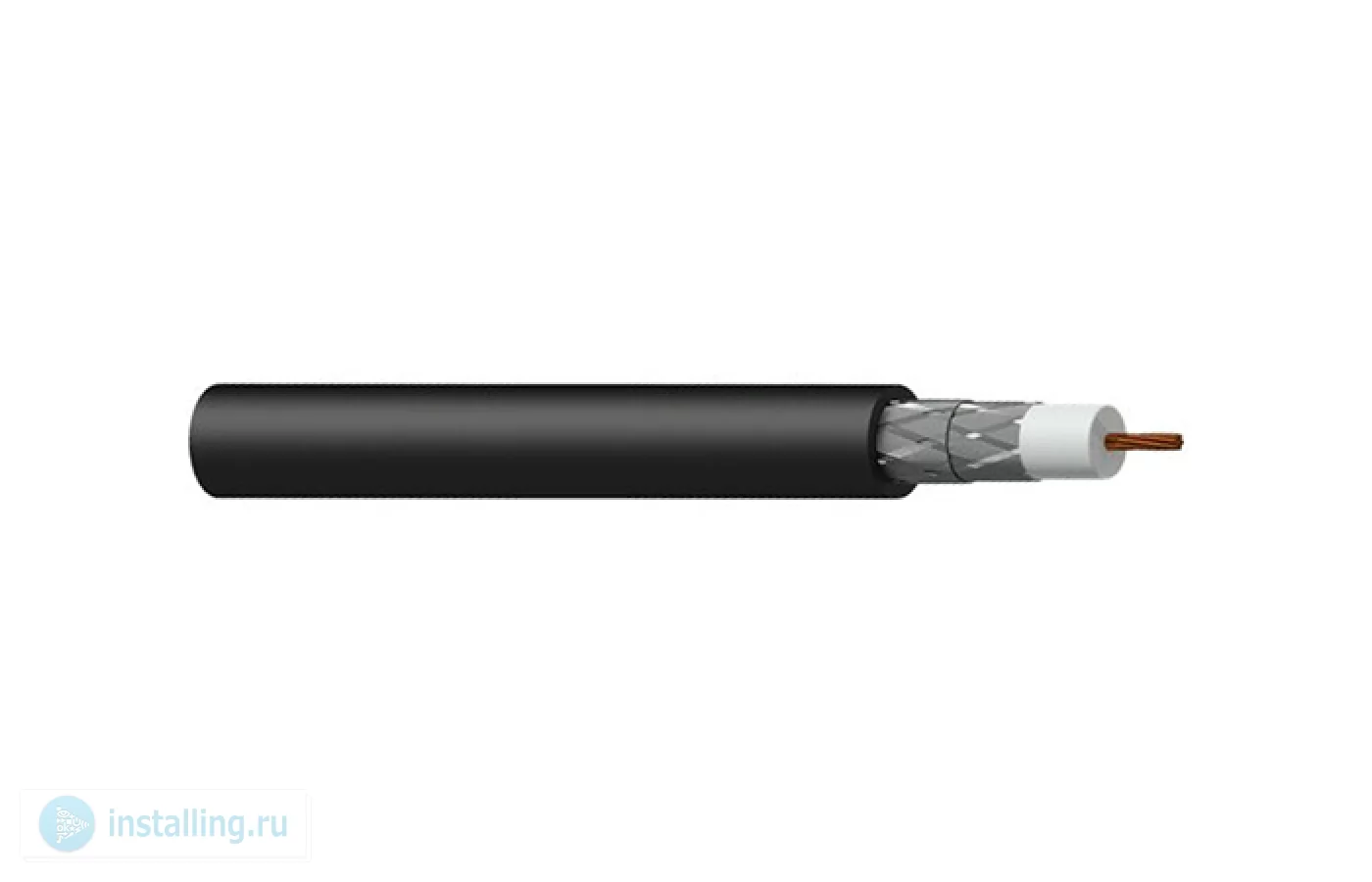

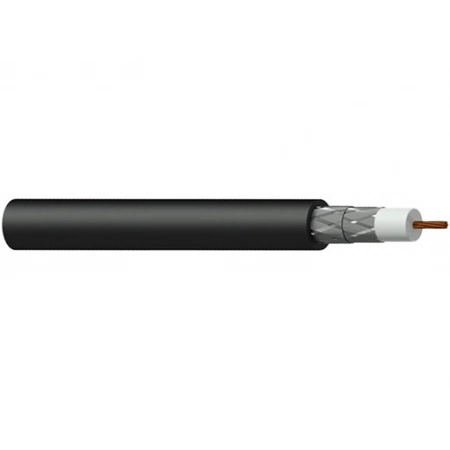

Видеокабель Procab PCX160

PCX160 – коаксиальный кабель сверхвысокого разрешения RG-6/U (AWG 19) с волновым сопротивлением 75 Ом и двойным плетеным экраном. Может использоваться для передачи данных, в мобильных инсталляциях, высокочастотной и компьютерной технике. Очень гибкая внешняя оболочка HighFlex™ диаметром 7 мм. Цвет черный.

• Коаксиальный кабель класса RG-6/U, предназначенный для передачи цифровых видеосигналов HD-SDI и 3G-SDI в нестационарных приложениях
• Оболочка HighFlex™ из ПВХ в сочетании с материалами высокого качества других конструкционных элементов гарантируют продолжительный срок службы и достоверную передачу сигнала при любых условиях работы
• Внутренний проводник калибра 19 AWG включает 7 проволок диаметром 0,36?мм из меди высокой очистки общим сечением 0,71?мм?
• Изоляция из вспененного полиэтилена
• Двойной плетеный экран, состоящий из двух независимых слоев, дает экранирование 95?%, отлично защищает передаваемый сигнал от влияния внешних наводок
• Доступны кабели в сборе с разъемами BNC, изготовленные из PCX160: Procab PRV158
• Рекомендуемое расстояние передачи сигнала
• Скорость потока 270 Мбит/с 360 Мбит/с 1,5 Гбит/с 3 Гбит/с
• Стандарт SDI SMPTE 259M
• SD-SDI SMPTE 259M
• широкоэкранное видео SD-SDI SMPTE 292M
• HD-SDI SMPTE 424M
• 3G-SDI
• Примеры видеоформатов 480i 576i 720p / 1080i 1080p
• Рекомендуемая длина PCX160 325 м 279 м 85 м 58 м

• Тип кабеля коаксиальный видеокабель RG-6/U 75 Ом
• Внутренний проводник чистая медь 7 x 0,36 мм (OFC)
• Сечение проводника 0,71 мм?
• Количество сигнальных жил 1
• Изоляция вспененный полиэтилен (Foamed PE) O4,8 мм
• Цвет изоляции белый
• Экран 2 x оплетка из луженой медной проволоки 16 x 9 x 0,12 мм
• Экранирование, % более 95?%
• Материал внешней оболочки HighFlex™, гибкий ПВХ (PVC)
• Цвет внешней оболочки черный
• Диаметр внешней оболочки 7,3 мм
• AWG 19
• Совместимые разъемы Neutrik NBNC75BRU11 и др.
• Размотка пластиковая катушка 100 м
• Электротехнические параметры
• Волновое сопротивление 75 Ом ±3 Ом
• Сопротивление проводника постоянному току на 1 км макс. 27,4 Ом
• Сопротивление экрана постоянному току на 1 км макс. 9 Ом
• Емкость жила / экран 53 пФ/м
• Скорость распространения сигнала (VOP) 0,81
• Задержка распостранения сигнала 4,1 нс/м
• Электрическая прочность 1,5 кВ пост. (1 мин.)
• Номинальное напряжение 300 В
• Возвратные потери при 5-1600 МГц: 18 дБ/100 м
• 1600-4500 МГц: 15 дБ/100 м
• Характеристики затухания
• Затухание на 100 м при 1 МГц 0,787 дБ
• Затухание на 100 м при 3,6 МГц 1,476 дБ
• Затухание на 100 м при 5 МГц 1,772 дБ
• Затухание на 100 м при 10 МГц 2,362 дБ
• Затухание на 100 м при 25 МГц 3,872 дБ
• Затухание на 100 м при 100 МГц 7,874 дБ
• Затухание на 100 м при 180 МГц 10,827 дБ
• Затухание на 100 м при 270 МГц 13,124 дБ
• Затухание на 100 м при 360 МГц 15,421 дБ
• Затухание на 100 м при 540 МГц 19,358 дБ
• Затухание на 100 м при 720 МГц 22,639 дБ
• Затухание на 100 м при 1000 МГц 26,904 дБ
• Затухание на 100 м при 1500 МГц 34,122 дБ
• Затухание на 100 м при 3000 МГц 51,184 дБ
• Затухание на 100 м при 4500 МГц 64,964 дБ
• Эксплуатационные характеристики
• Диапазон рабочих температур -20… +80 °C (стационарная инсталляция)
• -15… +60 °C (нестационарная инсталляция)
• Радиус изгиба 8 x внешних диаметров кабеля (стационарная инсталляция)
• 10 x внешних диаметров кабеля (нестационарная инсталляция)
• Соответствие стандартам
• RoHS2 EU Directive 2011/65/EU
• REACH EC 1907/2006
• Пожарная безопасность IEC 60332-1
• Устойчивость к УФ да (UL1581, UVA, испытание в течение 720 ч)
• Дымовыделение IEC 61034
• Отсутствие галогенов EN 50267-2-1, IEC 60754
• Кабельные стандарты RG-6/U
