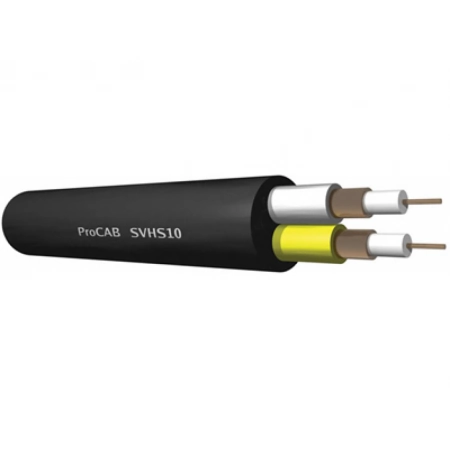

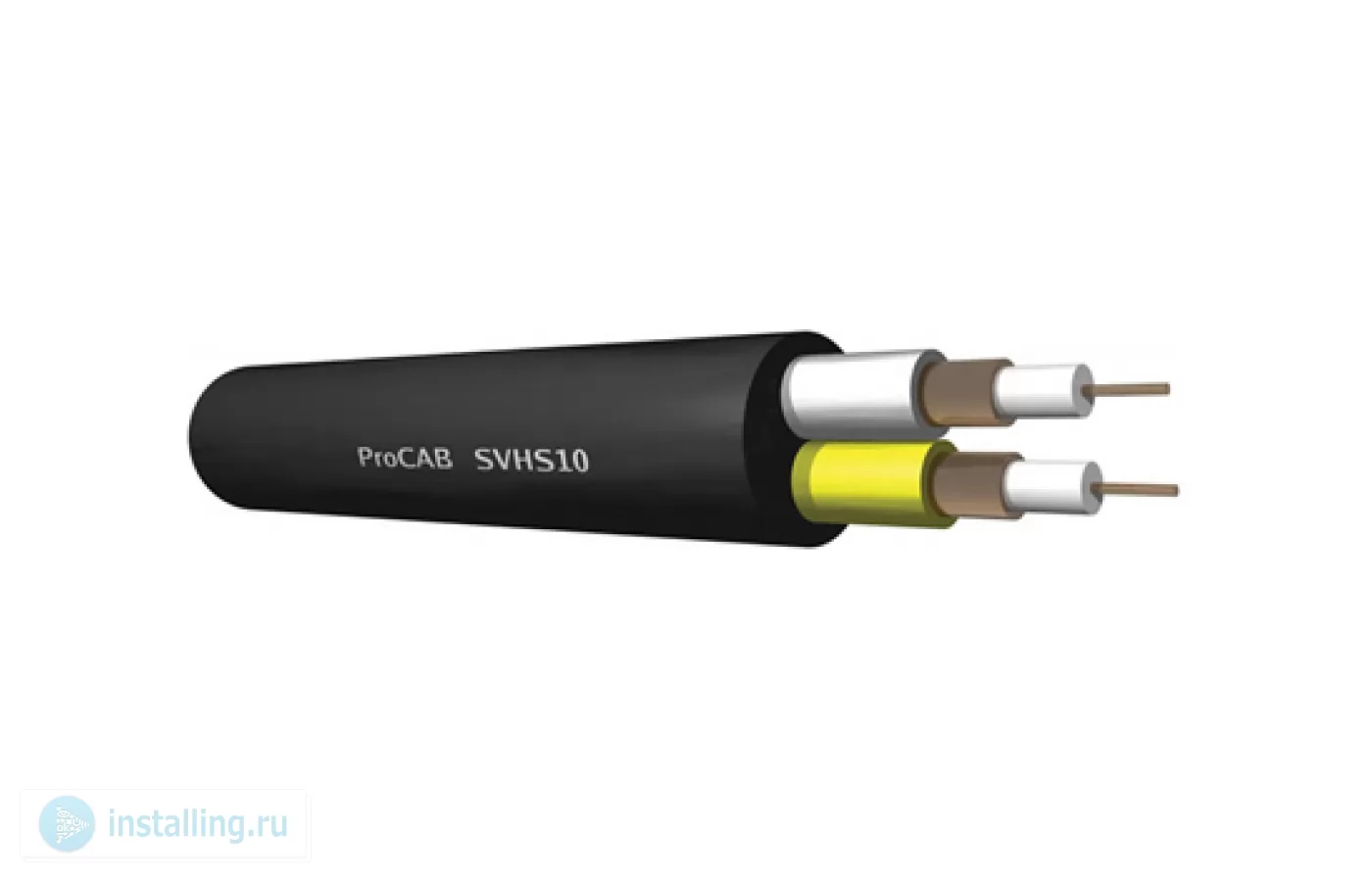

SVHS10 - высококачественный кабель S-VHS, состоящий из 2-х экранированных коаксиальных кабелей для сигналов яркости и цветности. Центральные 7-ми жильные медные проводники коаксиальных кабелей обеспечивают хорошую гибкость, а плетеный экран из чистой меди - хорошую защиту от внешних наводок.
Основные особенности:- S-VHS
- внешний диаметр ? 7 мм
- внутренний проводник - луженая медь
- экран: чистая медь - оплетка, луженая медь - оплетка
- совместим с разъемом BNC Neutrik NBTC75BVV5
- сопротивление 75 Ом
- размотка: 100 м на пластиковой катушке
Технические характеристики:- Тип кабеля видеокабель S-VHS
- Внутренний проводник луженая медь 7 x 0,16 мм
- Сечение внутреннего проводника 0,14 мм?
- Изоляция вспененный полиэтилен ? 2,2 мм
- Цвет изоляции белый
- Число проводников 2
- Экран чистая медь 16 x 7 x 0,12 мм - оплетка
- луженая медь 16 x 7 x 0,12 мм - оплетка
- Экранирование 100%
- Внутренняя оболочка гибкий ПВХ
- Цвет внешней оболочки черный
- Диаметр внутренней оболочки ? 7 мм
- Волновое сопротивление 75 Ом
- Сопротивление проводника - 100 м 4 Ом
- Сопротивление экрана - 100 м 1,5 Ом
- Емкость проводника при 1 кГц - на метр 58 пФ
- Затухание в проводнике при 10 МГц - на метр 0,065 дБ
- Выдерживаемое напряжение ~ 300 В - 15 с
- Сопротивление изоляции 10 МОм / м при 250 В - 1 мин
- Рабочее напряжение 30 В
- Скорость распространения 76,58%
- Американский стандарт проводов 26AWG
- Технические характеристики
- Диапазон температур стационарная инсталляция: -40° C - +80° C
- нестационарная инсталляция: -15° C - +60° C
- стационарная инсталляция: 6 внешних диаметров
- нестационарная инсталляция: 8 внешних диаметров
- Характеристики затухания:
- Затухание (дБ/100 м) 5 МГц 10 МГц 50 МГц 100 МГц
- SVHS10 5,90 8,25 18,65 26,90
