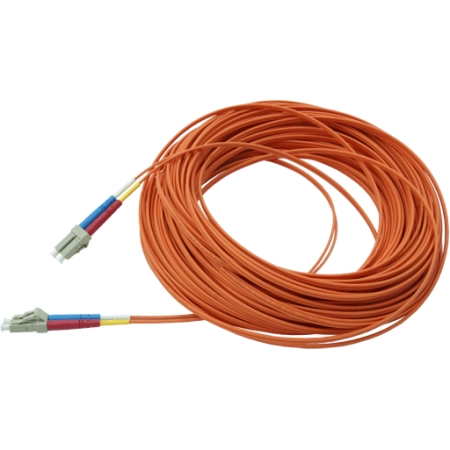

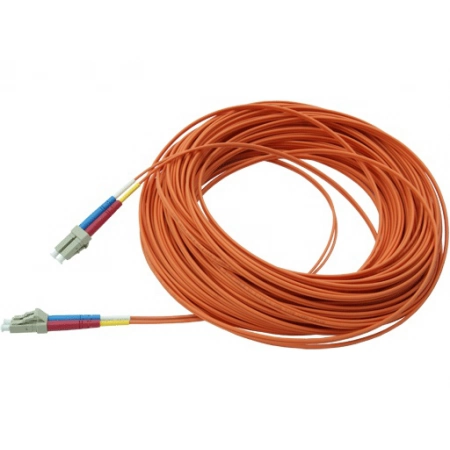

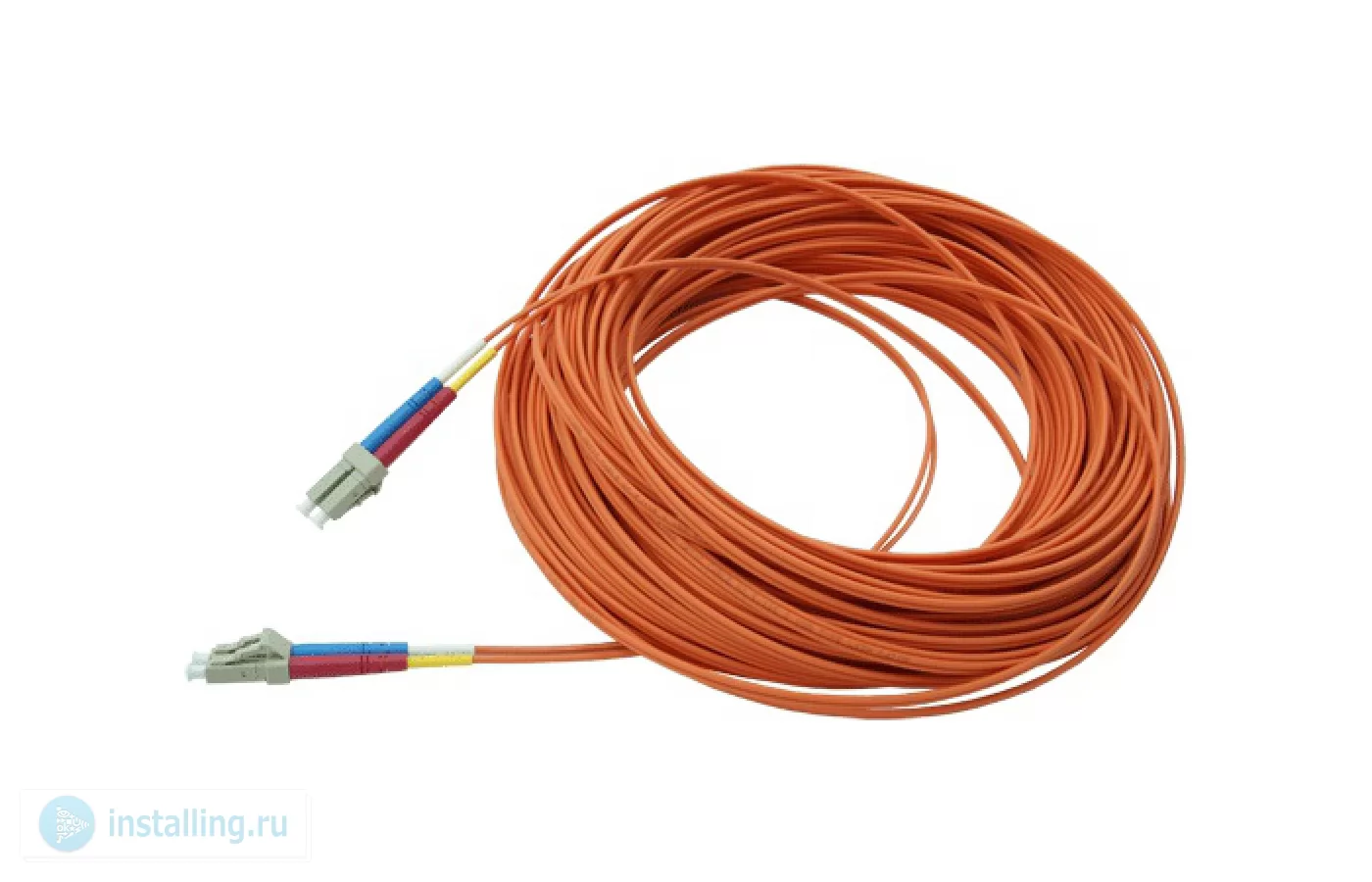

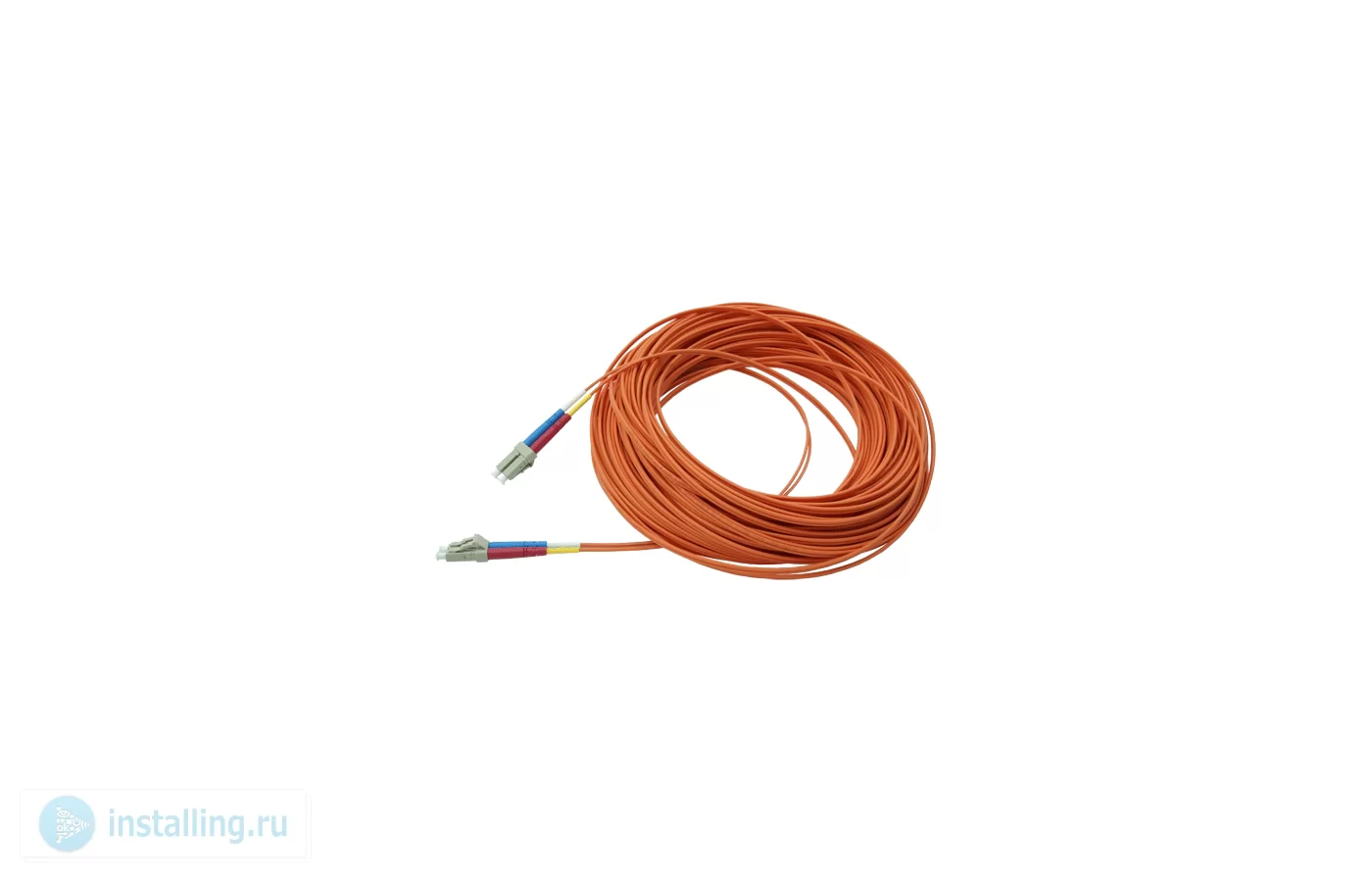

LLMD-625-100 - многомодовый оптоволоконный кабель конструкции Duplex с двумя волокнами 62,5/125 мкм, оконцованными с обеих сторон дуплексными коннекторами LC SFF. Длина кабеля 100 м. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Волокна стеклянные в плотной буферной оболочке. Под внешней оболочкой кабеля имеются арамидные нити, являющиеся основным силовым элементом кабеля. Оптоволокна различаются по цвету, полярность коннекторов обозначена буквами А и В. Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений, в том числе в пространствах фальшполов и фальшпотолков и других пленум-полостях. Кабель не содержит ни одного металлического элемента, являясь полностью диэлектрическим, не требует защитного заземления. Он пригоден для широкого спектра профессиональной аудио и видео аппаратуры, а также для локальных вычислительных сетей и инженерных систем зданий. Кабель специально разработан и рекомендуется для использования с оборудованием производства Opticis, сочетающимся с кабелем по типу коннекторов и оптоволокон.
Основные особенности:- Кабель оконцован дуплексными коннекторами, в связи с чем, он может использоваться для соединения активных блоков только аппаратуры, оборудованной дуплексными оптическими адаптерами
- По противопожарным соображениям он предназначен для прокладки в фальшпотолках, фальшполах и других пленум-полостях
- Внешняя оболочка кабеля отмаркирована через каждый метр, что позволяет легко определять длину отрезка кабеля в метрах простым вычитанием чисел, указанных на его концах
- Маркировка на внешней оболочке нанесена только на одном волокне, что позволяет по ней идентифицировать волокна на разных концах кабеля
- Цветовая и буквенная маркировка оптоволокон способствуют легкой корректной коммутации
- Конструкция кабеля Duplex – это, по сути, два кабеля конструкции Simplex, склеенные по внешней оболочке. Она разработана специально для использования в соединительных и коммутационных шнурах (патч-кордах)
- Кабель конструкции Duplex слабо защищен от поперечных нагрузок, поэтому при его использовании рекомендуется применять дополнительные средства механической защиты (кабельные каналы, защитные гофры, трубы и т.п.)
Технические характеристики:- Длина кабеля, м 100
- Тип конструкции кабеля Duplex (патч-корд)
- Количество оптоволокон 2
- Тип оптоволокна ОМ1 (A1b)
- Материал сердцевины/оболочки Стекло/стекло
- Диаметр сердцевины/оболочки, мкм 62,5/125
- Тип буферной оболочки Плотная буферная оболочка (tight buffer)
- Диаметр буферной оболочки, мкм 900
- Материал внешней оболочки кабеля поливинилхлорид (PVC)
- Противопожарная характеристика внешней оболочки LSZH (low smoke zero halogen)
- Цвет внешней оболочки Оранжевый
- Размеры кабеля в поперечном сечении, мм 2x4
- Погонная масса, кг/км 7
- Максимально допустимое продольное усилие протяжки, Н 500
- Минимальный допустимый радиус изгиба при прокладке, мм 30
- Минимальный допустимый радиус изгиба при использовании, мм 20
- Диапазон температур при прокладке От -10°С до +60°С
- Диапазон температур рабочий От -20°С до +70°С
- Тип коннекторов LC-D SFF (small form factor), дуплексный
- Количество коннекторов 2
- Тип полировки наконечника коннектора UPC
- Вносимые потери коннектора, дБ Не более 0,3
- Потери на отражение коннектора, дБ Не менее 25
- Затухание оптоволокна на длине волны 850 нм, дБ/км Не более 3,5
- Затухание оптоволокна на длине волны 1300 нм, дБ/км Не более 1,0
- Коэффициент широкополосности на длине волны 850 нм, МГц x км Не менее 200
- Коэффициент широкополосности на длине волны 1300 нм, МГц x км Не менее 500
- Числовая апертура оптоволокна 0,275 +/-0,015
