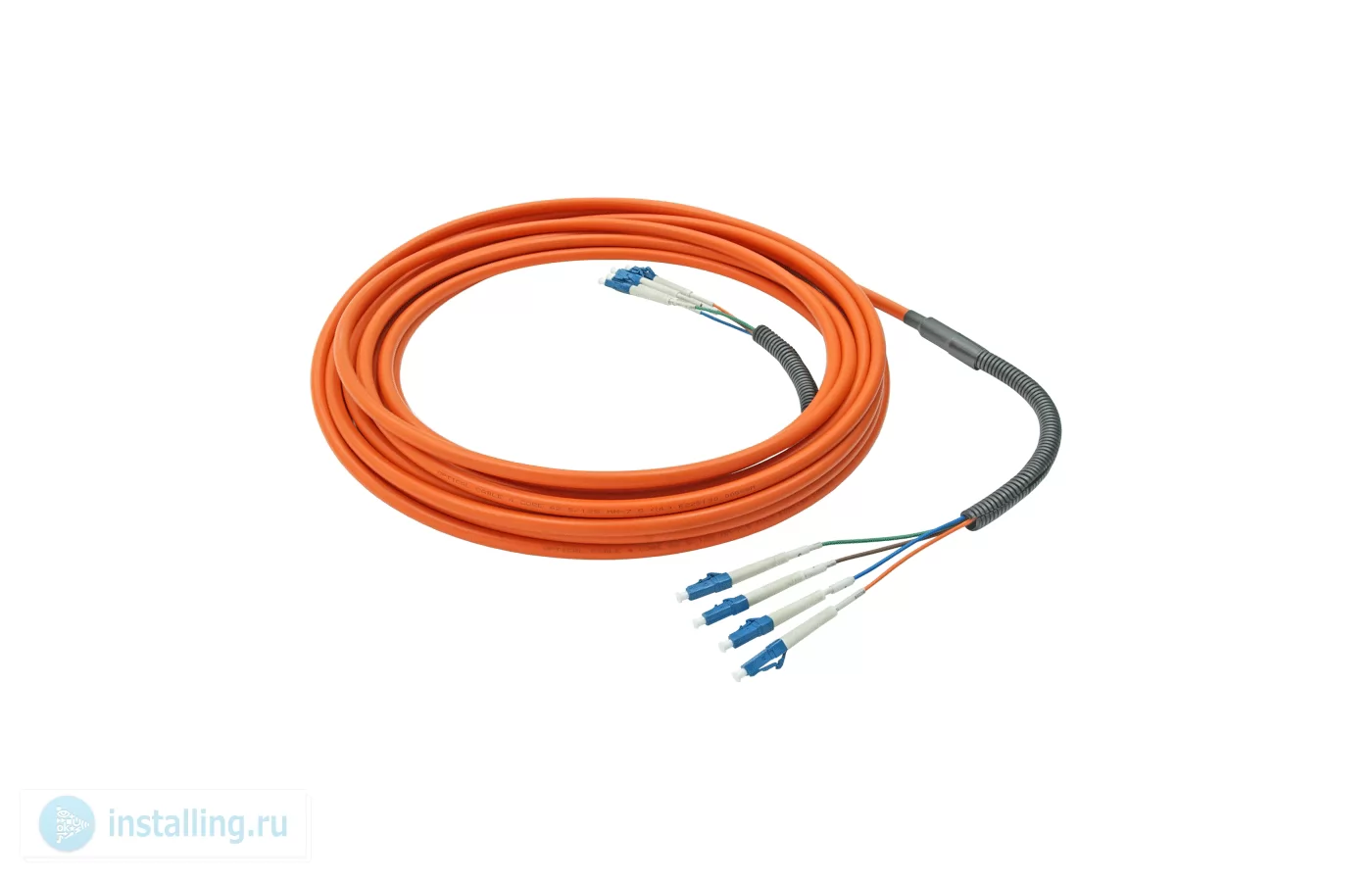

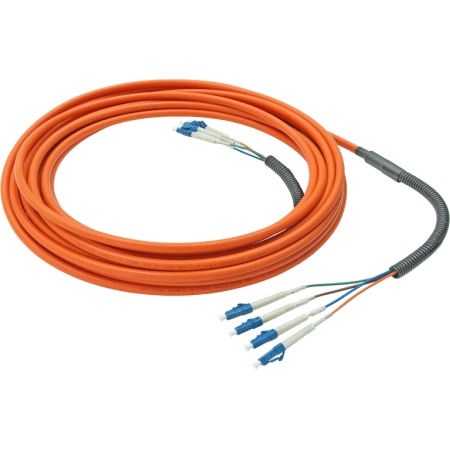

LLMQ-625BO-50 – многомодовый оптоволоконный кабель конструкции Breakout с четырьмя волокнами 62,5/125 мкм, оконцованными с обеих сторон симплексными коннекторами LC SFF. Длина кабеля – 50 м. Внешняя оболочка из поливинилхлорида (PVC) типа LSZH (малодымная с нулевым выделением галогенов при горении). Волокна стеклянные в плотной буферной оболочке, дополнительно защищены оплеткой из арамидных нитей и внутренней персональной оболочкой. Под внешней оболочкой кабеля также имеются арамидные нити, центральный силовой элемент и рип-корд. Оптоволокна отмаркированы номерами и отличаются по цвету оболочки. Кабель не содержит гидрофобного геля и предназначен для использования только внутри помещений, для прокладки в кабельных шахтах, фальшполах, фальшпотолках и иных пленум-полостях. Кабель не содержит ни одного металлического элемента, являясь полностью диэлектрическим, не требует защитного заземления. Он пригоден для широкого спектра профессиональной аудио и видео аппаратуры, а также для локальных вычислительных сетей и инженерных систем зданий. Кабель специально разработан и рекомендуется для использования совместно с оборудованием производства Opticis, сочетающимся с кабелем по типу коннекторов и оптоволокон.
Основные особенности- Кабель предназначен для соединения активных блоков аппаратуры
- По противопожарным соображениям он может прокладываться в фальшпотолках, фальшполах и других пленум-полостях, а также в кабельных шахтах зданий
- Внешняя оболочка кабеля отмаркирована через каждый метр, что позволяет легко определять длину отрезка кабеля в метрах простым вычитанием чисел, указанных на его концах
- Цветовая и численная маркировка оптоволокон способствуют легкой корректной коммутации
- Кабель отличается повышенной надежностью при эксплуатации, так как оптоволокна защищены персональными оболочками и внешней оболочкой, слоями арамидной оплетки и силовым центральным стержнем
- Конструкция кабеля Breakout – это, по сути, несколько кабелей конструкции Simplex, собранных под одной оболочкой и усиленных центральным пластиковым стержнем и дополнительной оплеткой из арамидных нитей
- Конструкция кабеля Breakout существенно упрощает коммутацию аппаратуры, особенно на разных этажах шкафов и стоек, поскольку легко разделяется на симплексные кабели, которые легко можно объединить в отдельные жгуты и развести их по этажам без дополнительных раздаточных коробок
- Торцы кабеля и выходящие из них оконцованные оптоволокна надежно защищены специальными муфтами, снижающими вероятность выскальзывания или облома волокон при операциях коммутации
Технические характеристики- Длина кабеля, м 50
- Тип конструкции кабеля Breakout (разделяющийся на кабели Simplex)
- Количество оптоволокон 4
- Тип оптоволокна ОМ1 (A1b)
- Материал сердцевины/оболочки Стекло/стекло
- Диаметр сердцевины/оболочки, мкм 62,5/125
- Профиль показателя преломления Ступенчатый
- Тип буферной оболочки Плотная буферная оболочка (tight buffer)
- Диаметр буферной оболочки, мкм 900
- Материал внешней оболочки кабеля Поливинилхлорид (PVC)
- Противопожарная характеристика внешней оболочки LSZH (low smoke zero halogen)
- Цвет внешней оболочки Оранжевый
- Наружный диаметр кабеля, мм 7
- Погонная масса, кг/км 40
- Максимально допустимое продольное усилие протяжки, Н 784,5
- Тип коннекторов LC SFF (small form factor), симплексный
- Количество коннекторов 8
- Тип полировки наконечника коннектора UPC
- Вносимые потери коннектора, дБ Не более 0,3
- Потери на отражение коннектора, дБ Не менее 25
- Затухание оптоволокна на длине волны 850 нм, дБ/км Не более 3,5
- Затухание оптоволокна на длине волны 1300 нм, дБ/км Не более 1,0
- Коэффициент широкополосности на длине волны 850 нм, МГц x км Не менее 200
- Коэффициент широкополосности на длине волны 1300 нм, МГц x км Не менее 500
- Числовая апертура оптоволокна 0,275 ±0,015
