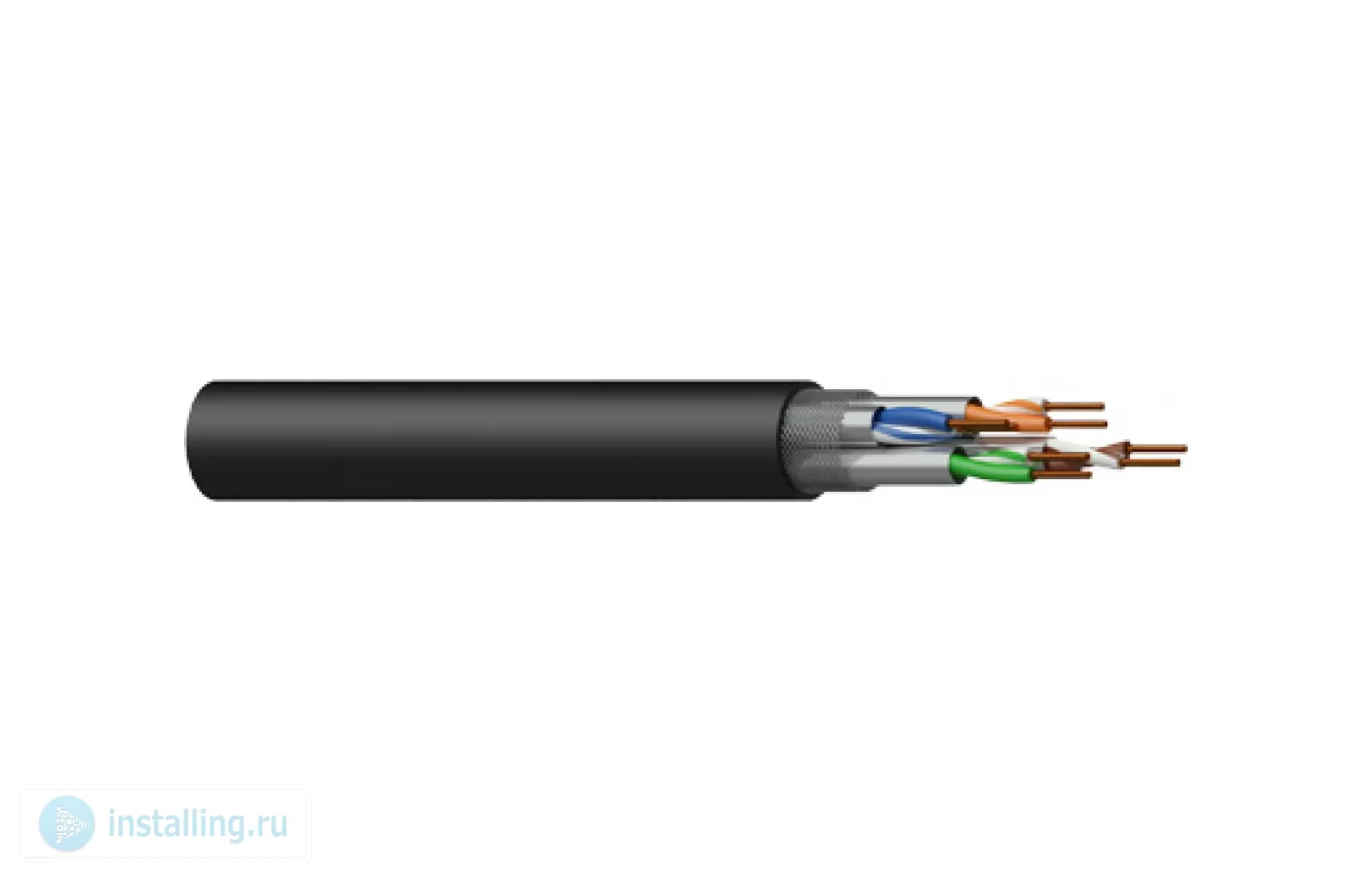

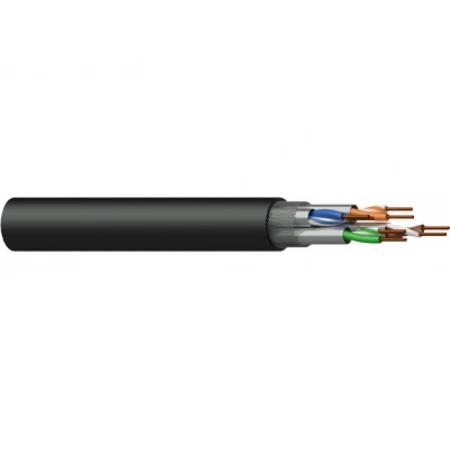

CCT70S – кабель витая пара категории CAT7 S/FTP, 4х2х0,25 мм? (AWG 23), негорючий, без галогенов. Сетевой кабель имеет внешнюю оболочку Flamoflex™ с низкой дымностью без галогенов (NHFR, Non Halogen Flame Retardant – не содержит галогенов и не поддерживает горение), которая отвечает требованиям IEC 60332-1 относительно противопожарной защиты (нераспространение горения), и пригоден для установки в общественных зданиях. Диаметр кабеля 7,1 мм, цвет черный. Рабочие температуры от -20 °C до +75 °C. Кабель имеет четыре витых пары однопроволочных медных (OFC) проводников сечением 0,25 мм? (AWG 23). Изоляция жил из вспененного полиэтилена (PE). Экранирование S/FTP – каждая пара находится в индивидуальном экране из алюминиевой фольги, и все помещены в общий экран из луженой медной оплетки. Кабель имеет высокую помехозащищенность от внешних наводок и низкие перекрестные наводки. Высокая пропускная способность – 600 МГц до 10GBASE-T (EN 50173-2ed, EN 50288-5-1, МЭК 61156-5, ISO/IEC 11801-2ed), что достигается применением высококачественной меди, точно выдержанных размеров проводников, изоляторов и скрутки, специальной изоляции основных пар, обеспечивающих необходимое переходное затухание между парами. Поддерживаются 10Base-T, 100Base-TX и 1000Base-T.
Основные особенности- Оболочка Flamoflex™ соответствует требованиям IEC 60332-1 противопожарной защиты (нераспространение горения) для установки в общественных зданиях
- Пропускная способность 600 МГц до 10GBase-T
- Индивидуальное экранирование из алюминиевой фольги каждой пары
- Общий экран из луженой медной оплетки
- Высокая помехозащищённость
- Изоляция жил из полиэтилена (ПЭ)
- Малый радиус изгиба – 4 диаметра кабеля для фиксированной инсталляции, 6 диаметров – для мобильного использования
- Данный кабель предназначен для использования внутри помещений
- На оболочку нанесены метки длины, помогающие отмерять кабель при прокладке
Технические характеристики- Общие характеристики
- Название кабель витая пара категории CAT7 S/FTP, 4х2х0,25 мм? (AWG 23)
- Дизайн (форма) круглый
- Материал наружной оболочки Flamoflex™ (NHFR)
- Диаметр наружной оболочки 7,1 мм
- Цвет наружной оболочки черный
- Количество витых пар 4
- Единица упаковки катушка 305 м
- Конструкция кабеля
- Количество сигнальных жил 8
- Сечение жилы 0,25 мм?
- Диаметр жилы 0,566 мм
- Калибр жилы (AWG) 23
- Материал проволок в жиле бескислородная медь (OFC)
- Изоляция жилы вспененный ПЭ
- Диаметр изоляции 1,6 мм
- Экран витой пары алюминиевая фольга
- Покрытие 100%, с 25% перекрытием
- Общий экран медная оплетка 10x8x0,08 мм
- Плотность покрытия общего экрана более 40%
- Сепаратор нет
- Электрические характеристики
- Сопротивление постоянному току 95 Ом /км
- Разбаланс сопротивлений жил не более 2%
- Волновое сопротивление 100 Ом ±15 Ом
- Емкость жила/жила ?5,6 (нФ/100 м)
- Емкость жила/экран 160 (пФ/100 м)
- Коэффициент замедления (VOP) 0,81
- Разница задержки (перекос) 100 МГц/100 м 5 нс
- Диэлектрическая прочность 1,5 (КВ/1 мин. DC)
- Максимальное напряжение 300 В
- Технические характеристики
- Диапазон рабочих температур от -20 °C до +75 °C (стационарная инсталляция)
- от -15 °C до +60 °C (мобильное использование)
- Радиус изгиба 4 x O кабеля (стационарная инсталляция)
- 6 x O кабеля (мобильное использование)
- Соответствие стандартам
- RoHS2 EU Directive 2011/65/EU
- REACH EC 1907/2006
- Огнестойкость IEC 60332-1
- Дымность IEC 61034
- Галогены EN 50267-2-1, IEC 60754
- Кабельные стандарты IEC 61156-5 и ISO/IEC 11801
