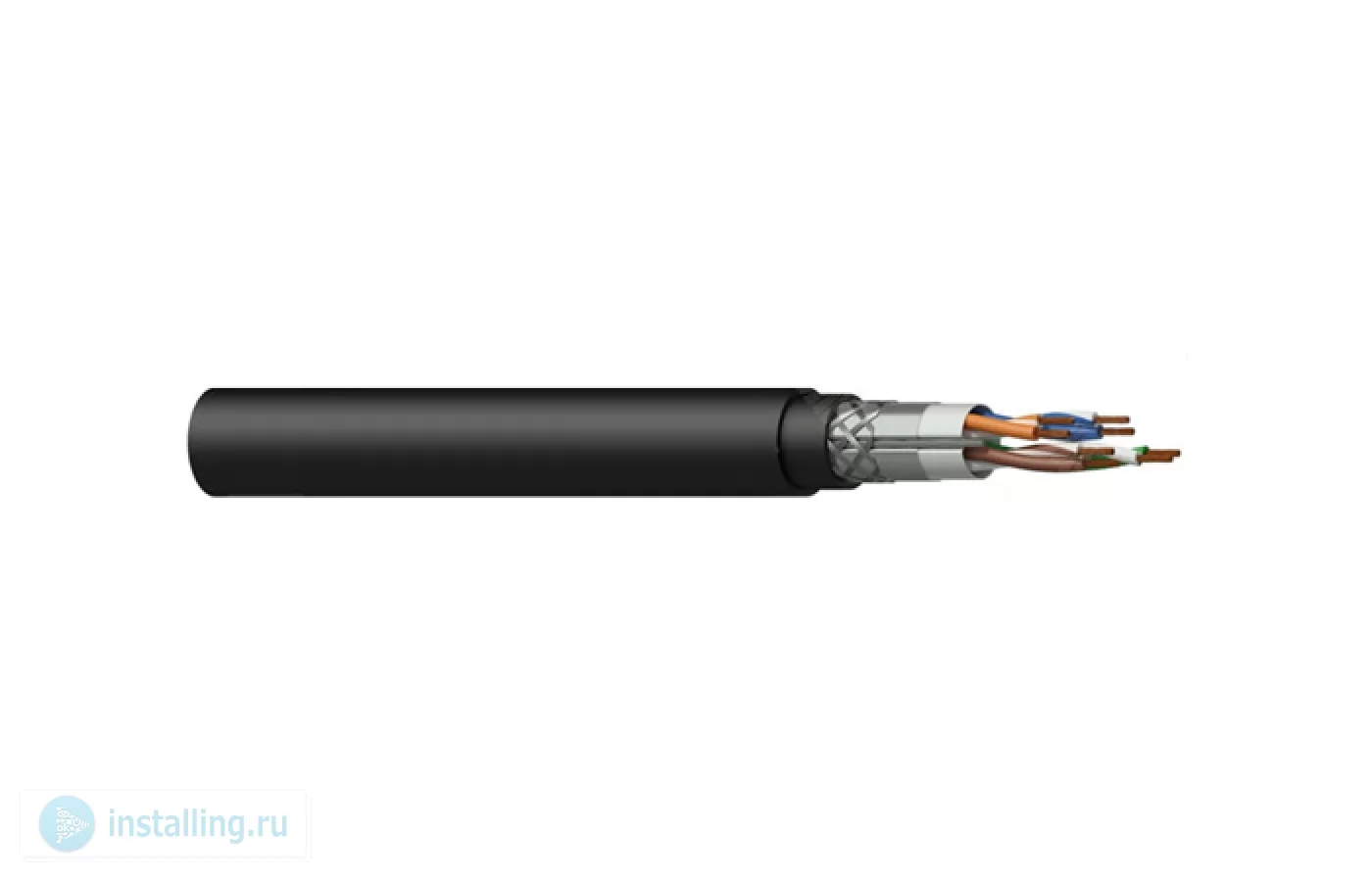

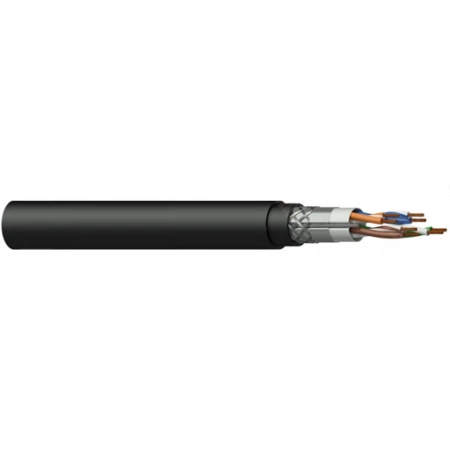

Кабель Procab PCT50SF

PCT50SF – витая пара SF/UTP категории 5e, 4х2х0,22 мм? (AWG 24), морозостойкий, негорючий, без галогенов. Разработан специально для коммутации оборудования в цифровых AV-системах. Отличительной особенностью PCT50SF является кабельная оболочка Duraflex™, состоящая из двух слоев: внешний выполнен из морозостойкого полиуретана черного цвета, внутренний – из ПВХ. Внешняя полиуретановая оболочка отлично противостоит механическим повреждениям при протягивании, изгибе или заломе кабеля, устойчива к УФ-излучению; в то же время, кабель легко прокладывать, разматывать и сматывать благодаря внутренней ПВХ-оболочке. Диаметр кабеля 8,6 мм. Четыре витых пары скручены из восьми многопроволочных (7x0,20 мм) проводников сечением 0,22 мм? (AWG 24), каждая жила свита из семи проволок из чистой меди, что позволяет достичь оптимальной пропускной способности. Изоляция жил выполнена из полиэтилена низкого давления (HDPE). Двойное экранирование SF/UTP – общий экран из алюминиевой фольги, окруженной луженой медной оплеткой, обеспечивает высокую помехозащищенность от внешних наводок и низкие перекрестные наводки. Индивидуально витые пары не экранированы. Рабочие температуры при стационарной инсталляции вписываются в диапазон от -20 °C до +75 °C, при нестационарной инсталляции – от -15 °C до +60 °C. Поддерживаются сетевые стандарты 10Base-T, 100Base-TX и гигабитный 1000Base-T.

• Внешняя морозостойкая высокопрочная оболочка Duraflex™
• Двойной общий экран (алюминиевая фольга + луженая медная оплетка), витые пары не имеют индивидуальных экранов
• Пропускная способность соответствует стандартам Fast Ethernet (10Base-T, 100Base-TX) и Gigabit Ethernet (1000Base-T)
• Изоляция жил из полиэтилена низкого давления (ПЭНД)
• 4 пары сигнальных жил калибра AWG 24
• На оболочку нанесены метки длины, помогающие отмерять кабель при прокладке

• Общие характеристики
• Название витая пара SF/UTP категории 5e
• Дизайн (форма) круглый
• Тип кабельной оболочки Duraflex™ (двухслойная)
• Материал внутренней оболочки ПВХ (PVC)
• Диаметр внутренней оболочки 6,9 мм
• Материал наружной оболочки полиуретан (PUR)
• Диаметр наружной оболочки 8,6 мм
• Цвет наружной оболочки черный
• Количество витых пар 4
• Единица упаковки пластиковая катушка 100 м
• Конструкция кабеля
• Количество сигнальных жил 8
• Сечение жилы 0,22 мм?
• Число и диаметр проволок в жиле 7 x 0,20 мм
• Калибр жилы (AWG) 24
• Материал проволок в жиле чистая медь
• Изоляция жилы ПЭНД (HDPE)
• Цветовой код голубой, голубой/белый
• оранжевый, оранжевый/белый
• зеленый, зеленый/белый
• коричневый, коричневый/белый
• Экран витой пары нет
• Общий экран алюминиевая фольга
• луженая медная оплетка
• Покрытие экрана алюминиевая фольга – 100%
• луженая медная оплетка – 60%
• Сепаратор нет
• Электротехнические параметры
• Сопротивление постоянному току 145 Ом /км
• Сопротивление изоляции (мин.) 5000 МОм/км
• Емкость жила/жила ?5,6 (нФ/100 м)
• Коэффициент замедления (VOP) 0,65
• Разница задержки (перекос) 45 нс/100 м
• Максимальное напряжение 300 В
• Технические характеристики
• Диапазон рабочих температур от -20 °C до +75 °C (стационарная инсталляция)
• от -15 °C до +60 °C (нестационарная инсталляция)
• Радиус изгиба 10 x O кабеля (стационарная инсталляция)
• 12 x O кабеля (нестационарная инсталляция)
