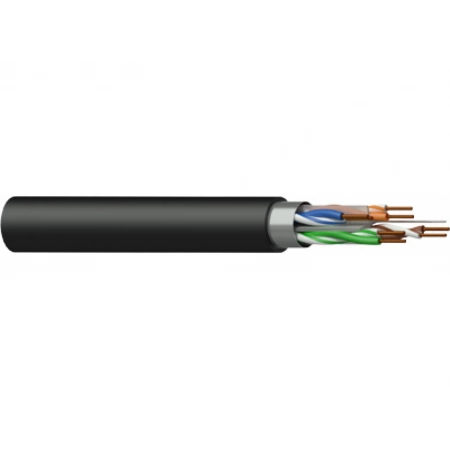

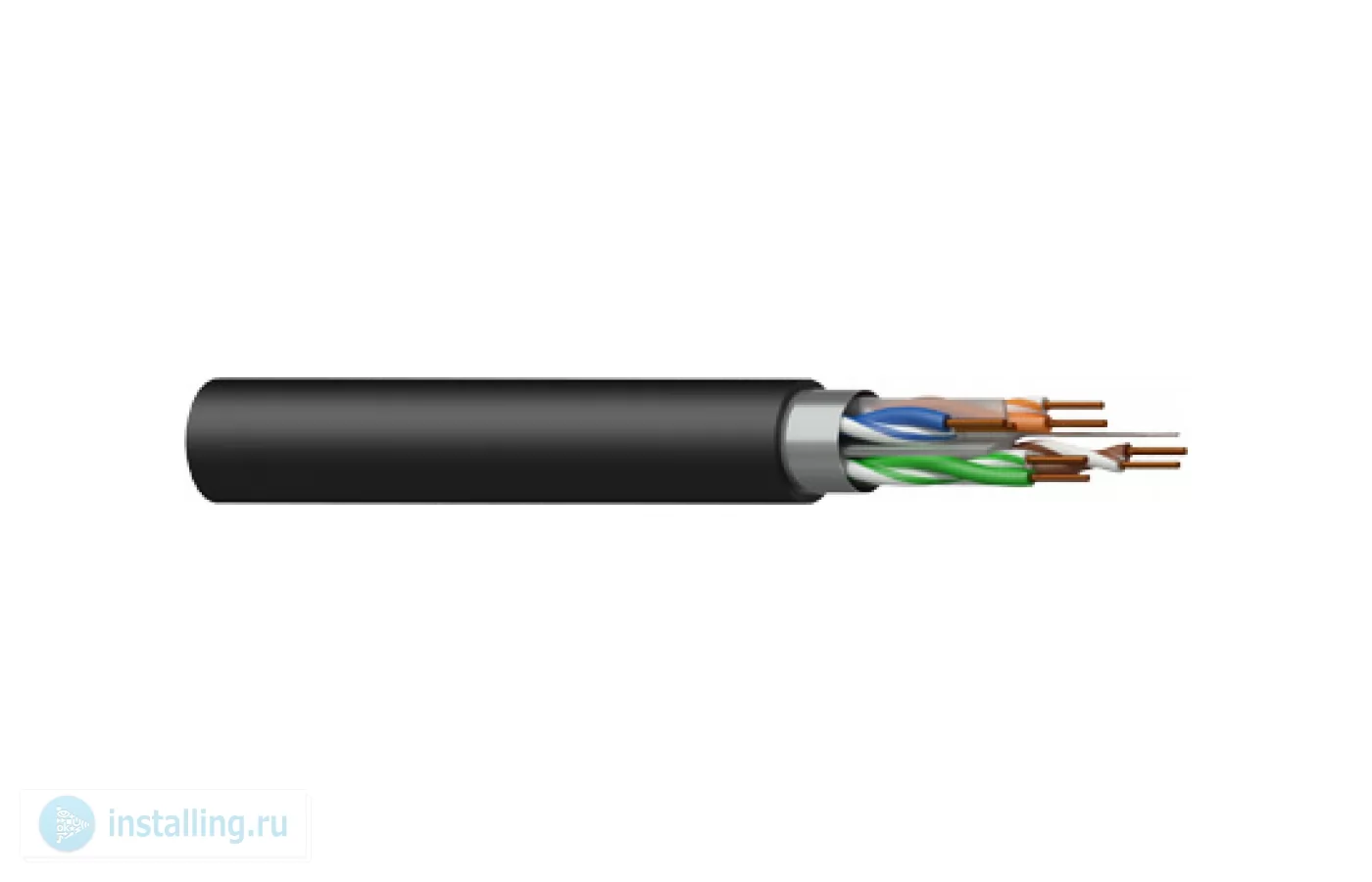

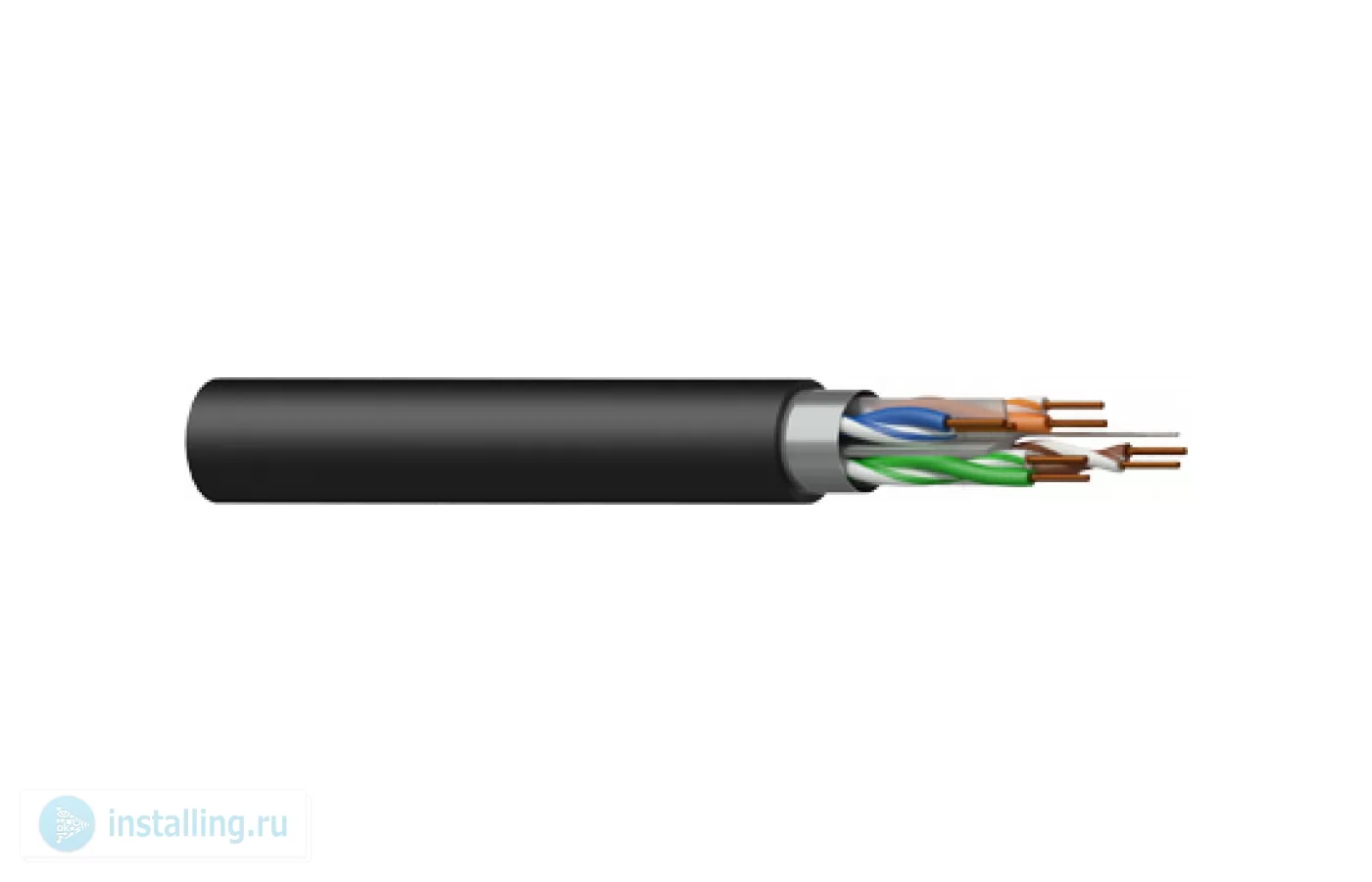

Кабель Procab CCT60F

CCT60F – кабель витая пара категории CAT6 F/UTP, 4х2х0,25 мм? (AWG 23), негорючий, без галогенов. Сетевой кабель имеет внешнюю оболочку Flamoflex™ с низкой дымностью без галогенов (NHFR, Non Halogen Flame Retardant – не содержит галогенов и не поддерживает горение), которая отвечает требованиям IEC 60332-1 относительно противопожарной защиты (нераспространение горения), и пригоден для установки в общественных зданиях. Диаметр кабеля 7,2 мм, цвет черный. Рабочие температуры от -20 °C до +75 °C. Кабель имеет четыре витых пары однопроволочных медных (OFC) проводников сечением 0,25 мм? (AWG 23) с пластиковым крестообразным профилированным сепаратором между ними. Благодаря пластиковому сепаратору снижены перекрестные помехи и шумы, достигнута более высокая пропускная способность. Изоляция жил из вспененного полиэтилена (PE). Экранирование F/UTP – общий внешний экран из алюминиевой фольги с дренажным проводом, индивидуально витые пары не экранированы. Кабель имеет высокую помехозащищенность от внешних наводок и низкие перекрестные наводки. Высокая пропускная способность – 250 МГц до 10GBASE-T (EN 50173-2ed, EN 50288-5-1, МЭК 61156-5, ISO/IEC 11801-2ed), что достигается применением высококачественной меди, точно выдержанных размеров проводников, изоляторов и скрутки, специальной изоляции основных пар, применением крестообразного сепаратора, которые совместно обеспечивают необходимое переходное затухание между парами. Поддерживаются 10Base-T, 100Base-TX и 1000Base-T.

• Оболочка Flamoflex™ соответствует требованиям IEC 60332-1 противопожарной защиты (нераспространение горения) для установки в общественных зданиях
• Пропускная способность 250 МГц до 10GBase-T
• Витые пары не имеют индивидуальных экранов
• Общий экран из алюминиевой фольги с дренажным проводом
• Высокая помехозащищённость
• Изоляция жил из полиэтилена (ПЭ)
• Малый радиус изгиба – 4 диаметра кабеля для фиксированной инсталляции, 6 диаметров – для мобильного использования
• Данный кабель предназначен для использования внутри помещений
• На оболочку нанесены метки длины, помогающие отмерять кабель при прокладке

• Общие характеристики
• Название кабель витая пара категории CAT6 F/UTP, 4х2х0,25 мм? (AWG 23)
• Дизайн (форма) круглый
• Материал наружной оболочки Flamoflex™ (NHFR)
• Диаметр наружной оболочки 7,2 мм
• Цвет наружной оболочки черный
• Количество витых пар 4
• Единица упаковки катушка 300 м
• Конструкция кабеля
• Количество сигнальных жил 8
• Сечение жилы 0,25 мм?
• Диаметр жилы 0,566 мм
• Калибр жилы (AWG) 23
• Материал проволок в жиле бескислородная медь (OFC)
• Изоляция жилы ПЭ
• Диаметр изоляции 1,14 мм
• Экран витой пары нет
• Общий экран алюминиевая фольга + разрывной провод
• Покрытие 100%, с 25% перекрытием
• Разрывной провод луженый медный, AWG 26
• Сепаратор пластиковый крестообразный
• Электрические характеристики
• Сопротивление постоянному току 93,8 Ом /км
• Разбаланс сопротивлений жил не более 5%
• Волновое сопротивление 100 Ом ±15 Ом
• Емкость жила/жила ?5,6 (нФ/100 м)
• Емкость жила/экран 160 (пФ/100 м)
• Коэффициент замедления (VOP) 0,66
• Разница задержки (перекос) 100 МГц/100 м 45 нс
• Диэлектрическая прочность 1,5 (КВ/1 мин. DC)
• Максимальное напряжение 300 В
• Технические характеристики
• Диапазон рабочих температур от -20 °C до +75 °C (стационарная инсталляция)
• от -15 °C до +60 °C (мобильное использование)
• Радиус изгиба 4 x O кабеля (стационарная инсталляция)
• 6 x O кабеля (мобильное использование)
• Соответствие стандартам
• RoHS2 EU Directive 2011/65/EU
• REACH EC 1907/2006
• Огнестойкость IEC 60332-1
• Дымность IEC 61034
• Галогены EN 50267-2-1, IEC 60754
• Кабельные стандарты ANSI TIA-EIA 568B
