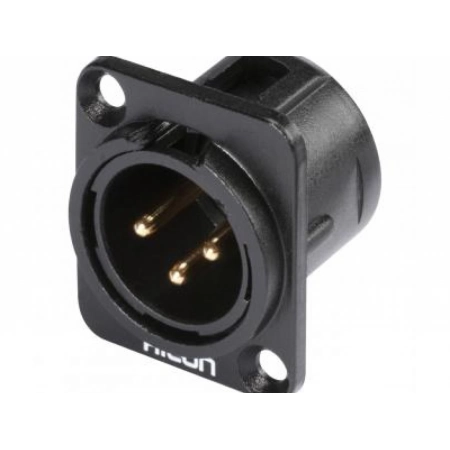

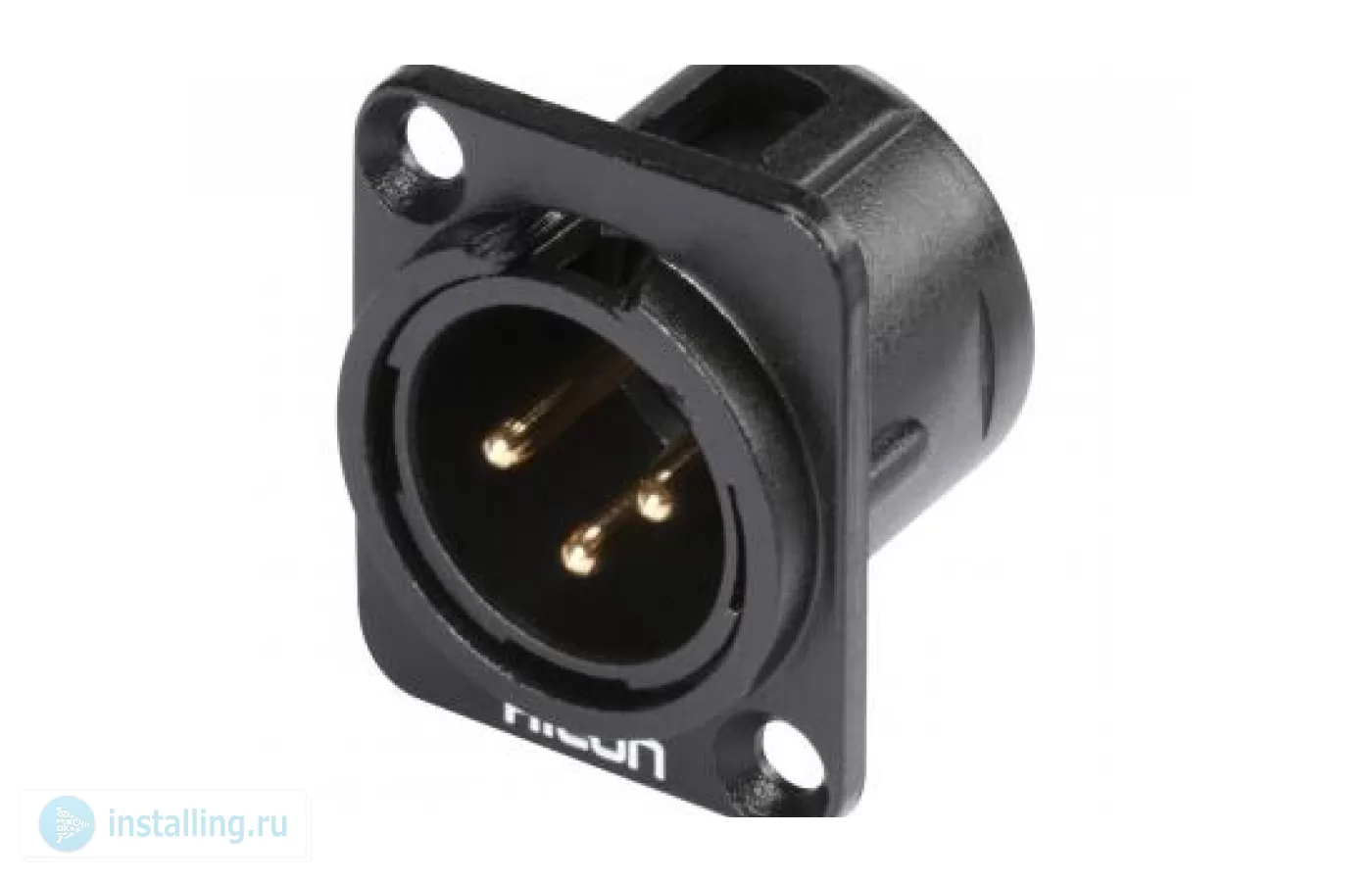

Разъем Sommer Cable HI-X3DM-G

HI-X3DM-G - разъем XLR 3-pin (вилка), позолочённые контакты, панельный, под пайку, с фланцем типа - D. Разъём имеет кольцевой фланец на передней части, диаметр которого равен диаметру задней контактной части разъёма, что даёт возможность универсальной установки при использовании одних и тех же посадочных отверстий. Контакты под пайку, прямые, хромированные. Расшифровка типа разъема XLR: буква "X" определяет серию, "L" означает "Locking" ("фиксирующийся"), "R" - Rubber ("резина", ранее в гнезде XLR использовался резиновый изолятор, при соединении очищающий контакты). К трём контактам разъёма XLR добавлен нулевой заземляющий выступ для соединения с гильзой- оболочкой. Корпус разъёма из цинкового сплава с чёрным порошковым покрытием. Самый распространённый панельный разъём XLR tip D, может устанавливаться как снаружи, так и изнутри приборной панели, крепёжные отверстия раззенкованы. Разъемы XLR известны своей высокой надежностью, она обеспечивается прочными контактными штырьками и замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно XLR не может. На внутренней стороне гильзы имеется направляющий паз облегчающий ориентацию разъёма при инсталляции и предотвращающий неправильное (ошибочное) сочленение пар и поломку контактов. Толстые, механически надежные позолочённые контактные штырьки гарантируют стабильное высокое качество соединения. Разъемы известны большим количеством циклов включения и выключения, а также простотой в обращении. Применяется в профессиональной аудио, видео и световой аппаратуре для симметричной передачи аналоговых сигналов микрофонного или линейного уровня, цифровых сигналов, а также синхросигнала. Рекомендуемая стандартная распайка 3-контактных соединителей: контакт 1 предназначен для соединения с общим проводником, контакт 2 - с плюсовым, а контакт 3 - с минусовым, контакт 0 - это корпус разъема, иногда его соединяют с контактом 1. Такое подключение обеспечит электрически правильную последовательность соединения контактов разъема - сначала подсоединятся земляные контакты, а потом - сигнальные, так как гнездо XLR имеет слегка выдвинутый земляной (1) контакт, за счет чего его соединение с соответствующим контактом ответной части разъема происходит несколько раньше, нежели у других контактов.

• Прочная конструкция.
• Универсальная установка как снаружи, так и изнутри приборной панели.
• Наличие гнезда самозащелкивающегося замка.

• Модель HI-X3DM-G
• Цвет корпуса чёрный
• Исполнение блочный с фланцем
• Соединение вилка
• Дизайн прямой
• Монтаж двухвинтовой панельный
• Материал корпуса цинковый сплав
• Число полюсов 3-полюсный
• Применение аудио, видео
• Покрытие контактов позолочённые
• Тип кабельного контакта под пайку
