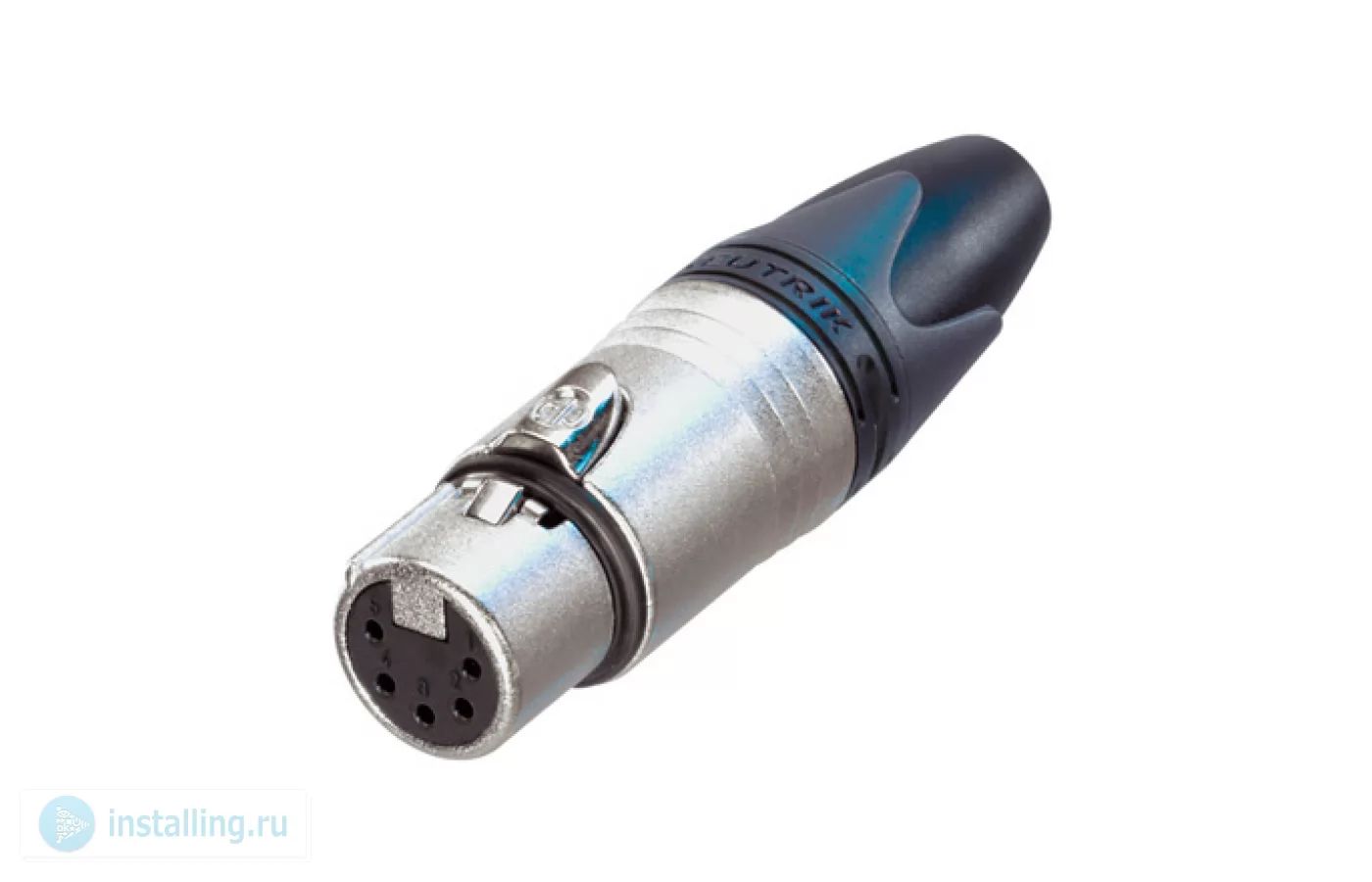

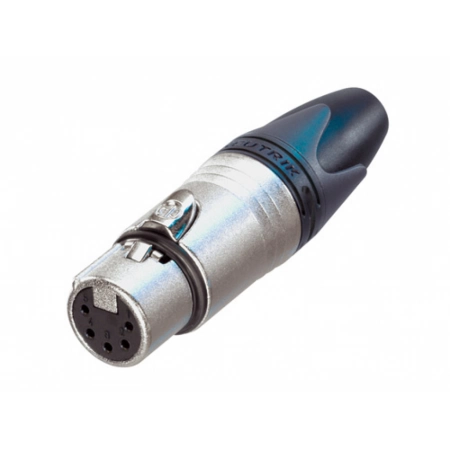

Разъем XLR кабельный Neutrik NC5FX

Разъем XLR кабельный, 5 контактов, гнездо
• Следующее поколение всемирно принятого
стандарта
• Уникальная конструкция гнездовых контактов –
„корзина“ улучшает проводимость
• Гнездовой контакт с ограничителем припоя для
облегчения пайки
• Разъемы „Папа“ без запорного окна —
повышенная надежность корпуса, продолжительный
срок службы
• Улучшенная конструкция цанги, улучшающая
фиксацию кабеля и упрощающая процесс сборки
• Новая конструкция заземляющего контакта,
обеспечивающая надежную связь между шасси и
кабельным разъемом
• Возможно брендирование кабелей с помощью
полупрозрачного кольца
• Элегантный эргономичный дизайн – удобный
корпус и приятный внешний вид
• Уникальная голограмма гарантирует подлинность
и защищает от подделок
• Внутренняя резьба в корпусе хорошо защищена
от любых повреждений

Product
Connector Type XLR
Gender female
Electrical
Capacitance between contacts ? 7 pF
Contact resistance ? 3 m?
Dielectric strength 1,5 kVdc
Insulation resistance > 2 G? (initial)
Insulation resistance > 1 G? (after damp heat test)
Rated current per contact 7,5 A
Rated voltage 50 V
Mechanical
Cable O.D. 3.5 - 8.0 mm
Insertion force ? 20 N
Withdrawal force ? 20 N
Lifetime > 1000 mating cycles
Wire size max. 1.0 mm?
Wire size max. 18 AWG
Wiring Solder contacts
Locking device latch lock
Material
Boot Polyuretan
Bushing Polyamide (PA 6 15% GR)
Contact plating 2 µm Ag over 2 µm Ni
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 HB
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
