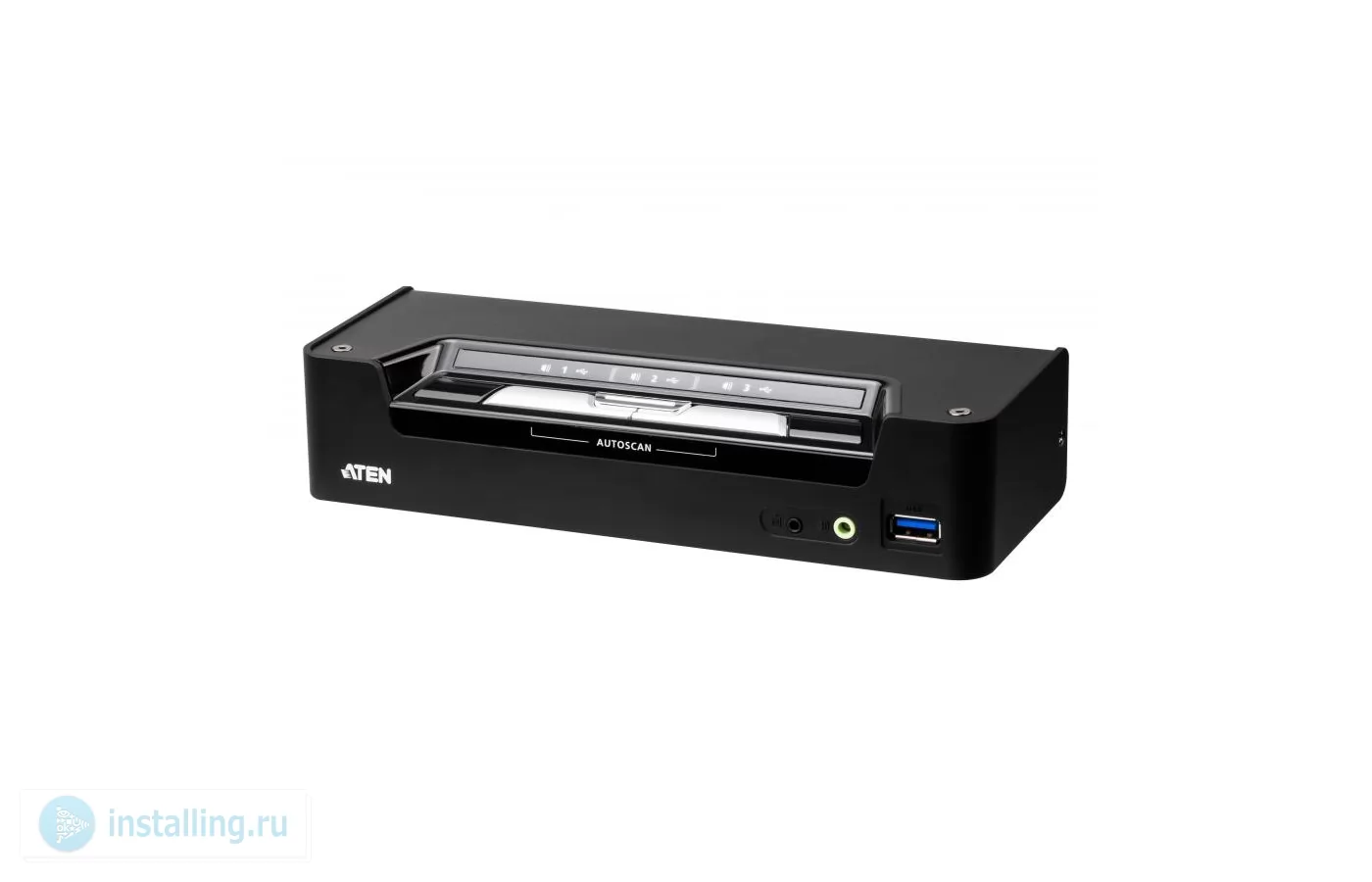

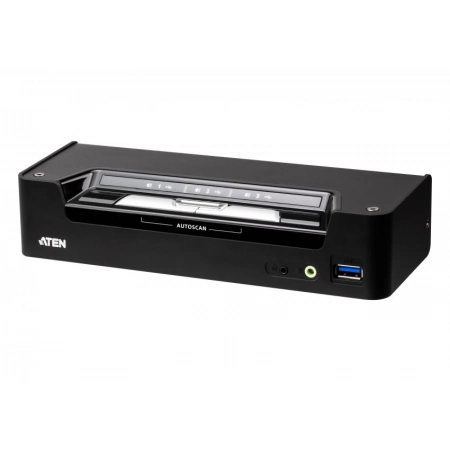

CS1953 — гибридный KVMP™-переключатель, который позволяет подключить устройство с интерфейсом USB-C и ПК с интерфейсом DisplayPort в виде настольной рабочей станции. По сравнению с предыдущими моделями KVM-переключателей с цифровым интерфейсом модель CS1953 является шагом вперед, поскольку поставляется с функционалом USB Type-C, позволяющим передавать видео, звук, данные, а также поддержкой спецификации USB Power Delivery 3.0 для зарядки устройств USB-C. Применение всего одного кабеля USB-C, уменьшает занимаемое кабельными соединениями место.
Соответствуя стандарту DisplayPort 1.2, KVMP™-переключатель CS1953 поддерживает разрешений до 4K DCI (4096 x 2160 при 60 Гц). Кроме того, канал USB-C поддерживает режим DP Alt Mode, что позволяет передавать сигналы DisplayPort и работать как стандартное подключение по DisplayPort. CS1953 может преобразовывать сигналы из DisplayPort в HDMI или DVI с помощью технологии DisplayPort Dual-Mode (DP++).
Дополнительными функциональным возможностям являются встроенный 2-портовый концентратор USB 3.1 Gen 1 со скоростью передачи данных SuperSpeed 5 Гбит/с, конструкция с питанием от шины и удобные способы переключения портов, включая «горячие клавиши», мышь, пульт дистанционного переключения портов. Благодаря сочетанию, предоставляемым удобств, KVMP™-переключатель CS1953 позволяет пользователям не отставать от последних инноваций в области мультимедиа для настольных компьютеров.
Артикул (и возможные варианты его написания): CS1953-AT-G; CS1953-AT; CS1953-G; CS-1953
Особенности
- Два компьютера с DisplayPort и одно устройство с USB-C совместно используют два периферийных USB-устройства и управляются с помощью одной USB-клавиатуры, мыши и DisplayPort-монитора
- Поддержка разрешений –до 4K DCI (4096 x 2160 при 60 Гц)
- Поддержка спецификации USB Power Delivery 3.0 для зарядки устройств USB-C с мощностью до 45 Вт1

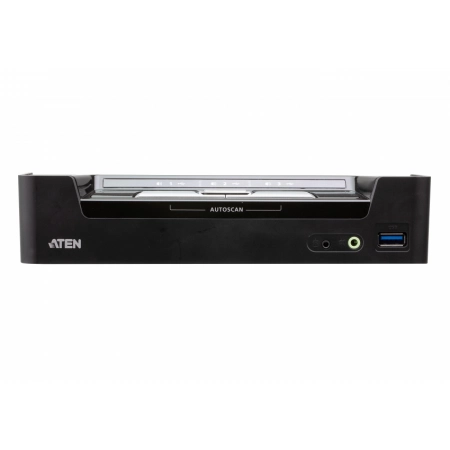

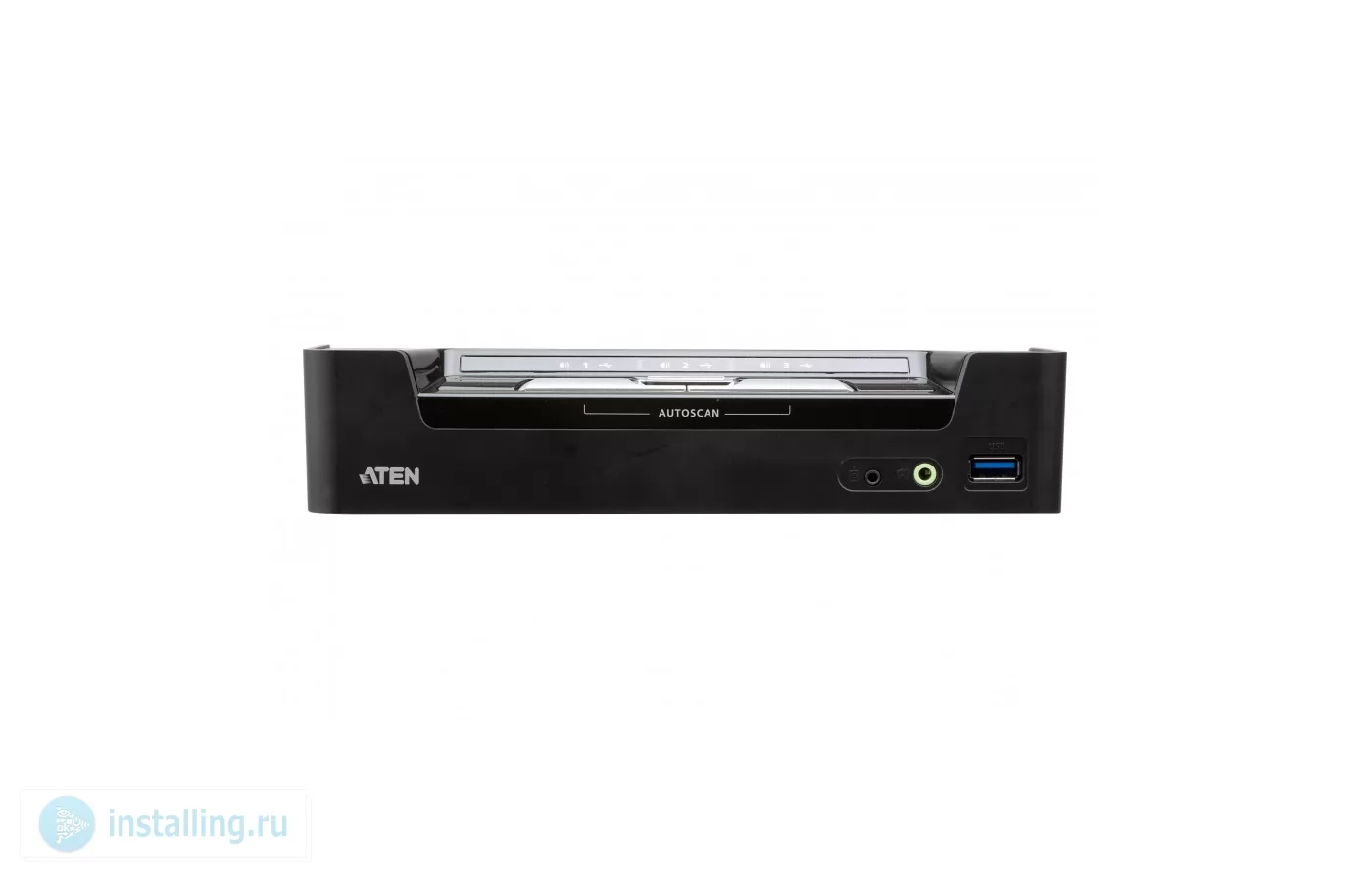

- Выбор компьютера с помощью кнопок на передней панели, «горячих» клавиш, мыши2, дистанционного пульта
- Встроенный 2-портовый концентратор USB 3.1 Gen 1 со скоростью передачи данных до 5 Гбит/с
- Поддерживается альтернативный режим DisplayPort (режим DP Alt Mode), который позволяет USB-соединению передавать сигналы DisplayPort
- Независимое переключение функций KVM, USB и звука3
- Совместимость с DisplayPort 1.2 и HDCP 1.4
- Поддержка передачи звука высокого качества (HD)3
- Поддерживает технологию DisplayPort Dual-Mode (DP++)4
- Возможность обновления микропрограммы
- Поддержка питания от шины5
Примечания:
1. Для зарядки устройства USB-C необходимо подключение к CS1953 дополнительного адаптера питания.
2. Переключение портов мышью поддерживается только в режиме эмуляции мыши и только при использовании 3-кнопочной USB-мыши с колесом прокрутки.
3. Звук высокого качества (HD) не может быть переключен независимо при воспроизведении через канал DisplayPort.
4. Технология DisplayPort Dual-Mode (DP++) не требует активного адаптера для большинства конфигураций с одним дисплеем. Если Вы не уверены в совместимости источника видеосигнала с DP++, рекомендуется использовать активные адаптеры DisplayPort.
5. Устройство может получать питание от подключенных KVM-источников по USB-портам.
Комплект поставки - 1x CS1953 3-портовый гибридный KVMP™-переключатель с DisplayPort и USB-C
- 2x кабеля DisplayPort 1.2
- 2x кабеля USB 3.0 Type-A - Type-B
- 1x кабель USB-C
- 3x звуковых кабеля
- 1x пульт дистанционного переключения портов
- 1x руководство пользователя
- 1x адаптер питания*
Примечание:
*CS1953 поставляется в двух вариантах упаковки - с наличием адаптера питания и без него.
Схема подключения
Спецификация
| Компьютерные подключения | 3 |
| Выбор порта | комбинация клавиш с клавиатуры, кнопки передней панели, мышь, пульт дистанционного переключения портов |
| Разъемы |
| Порты консоли | 2 x гнезда USB тип А
1 x гнездо DisplayPort (черного цвета)
2 x гнезда аудио 3,5 мм (зеленого цвета; 1 - на передней панели, 1 - на задней) |

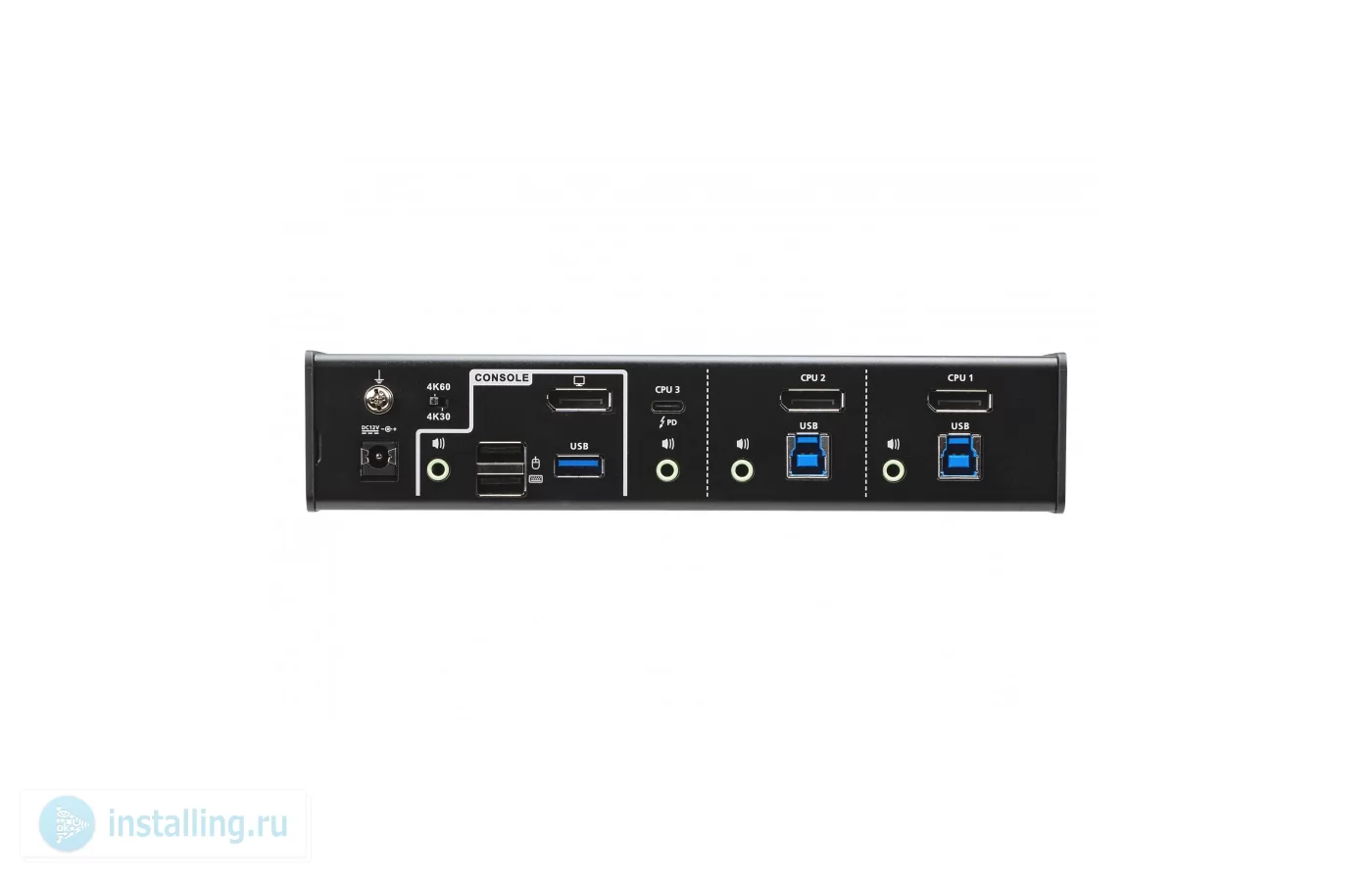

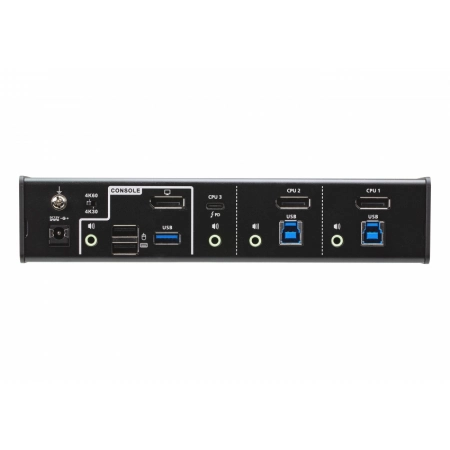

| Порты KVM (Компьютера) | ПК1 и ПК2:
2 x гнезда USB3.1 Gen1 тип B (синего цвета)
2 x гнезда DisplayPort (черного цвета)
2 x гнезда аудио 3,5 мм (зеленого цвета)
ПК3:
1 x гнездо USB Type-C (черного цвета)
1 x гнездо аудио 3,5 мм (зеленого цвета) |
| Селектор удаленных портов | 1 x гнездо аудио 2,5 мм (черного цвета) |
| Питание | 1 x разъем для подключения источника постоянного тока |
| USB концентратор | 2 x гнезда USB3.1 Gen1 тип A (синего цвета; 1 - на передней панели, 1 - на задней) |
| Переключатели |
| Выбрано | 3 x кнопки |
| Переключатель режима | 1 x ползунковый переключатель |
| Светодиодные индикаторы |
| Аудио | 3 (зеленого цвета) |
| KVM | 3 (оранжевого цвета) |
| USB | 3 (зеленого цвета) |
| Эмуляция |
| Клавиатура/ Мышь | USB |
| Видео | 4096 x 2160 при 60Hz |
| Интервал проверки | 1-99 секунд (по умолчанию: 5 секунд) |
| Энергопотребление | DC12V:5.78W:269BTU |
| Температура и влажность |
| Рабочая температура | 0-50°C |
| Температура хранения | -20-60°C |
| Влажность | 0-80% рт. ст. без образования конденсата |
| Физические свойства |
| Корпус | Металл, пластмасса |
| Масса | 0.50 кг |
| Размеры (Д х Ш х В) | 20.63 x 7.54 x 4.40 cм |
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
