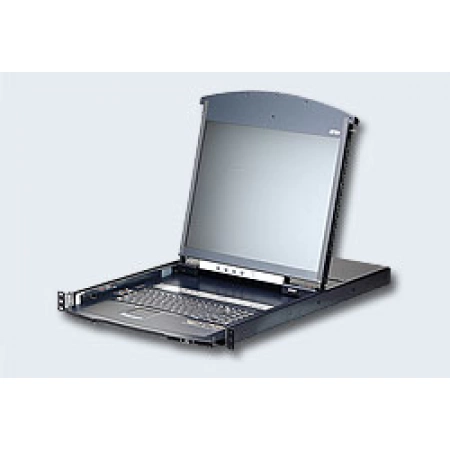

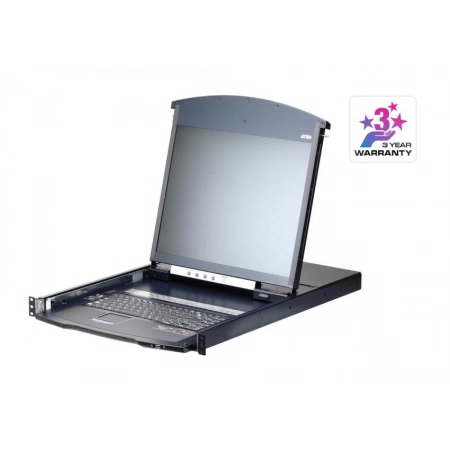

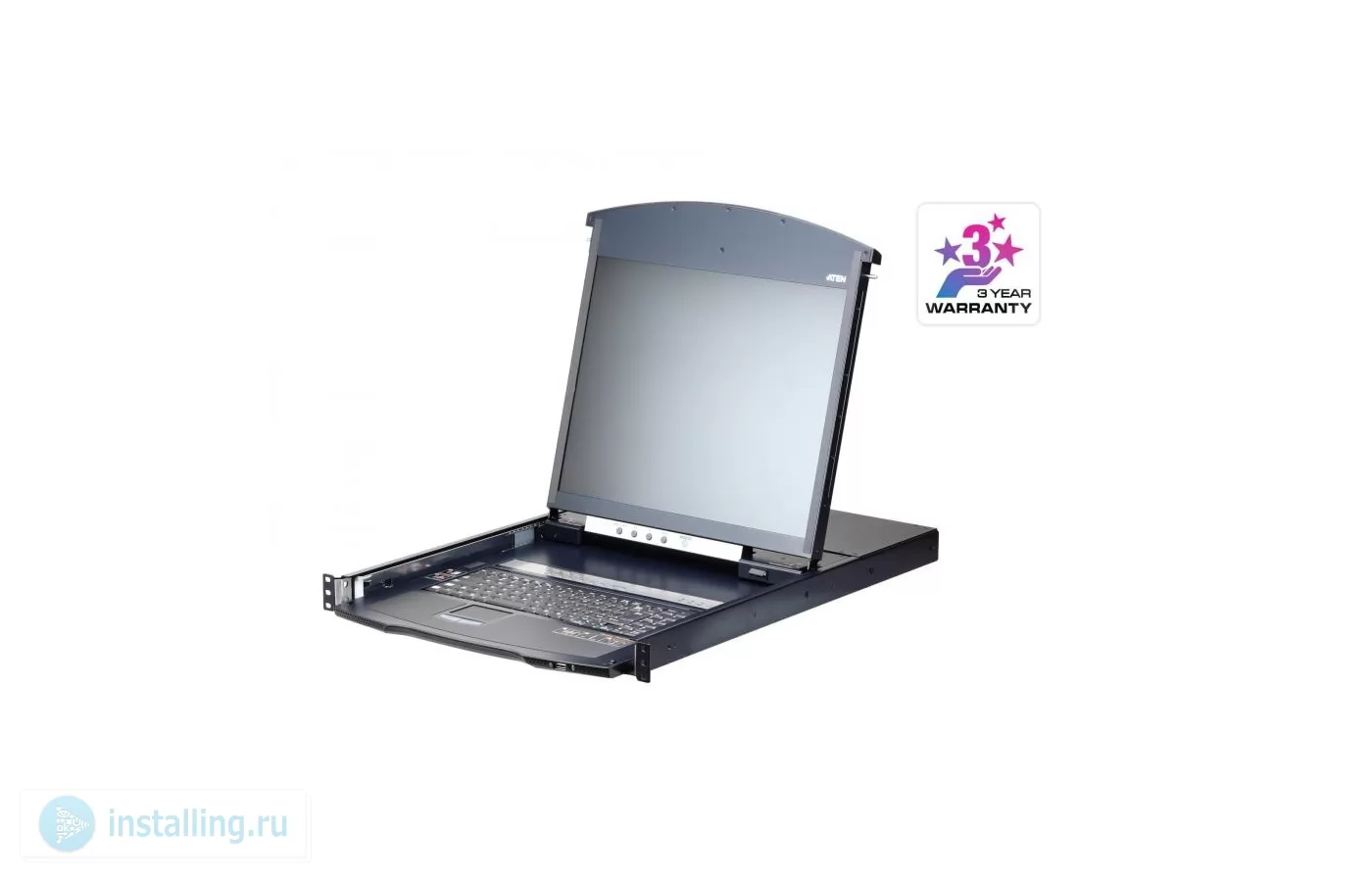

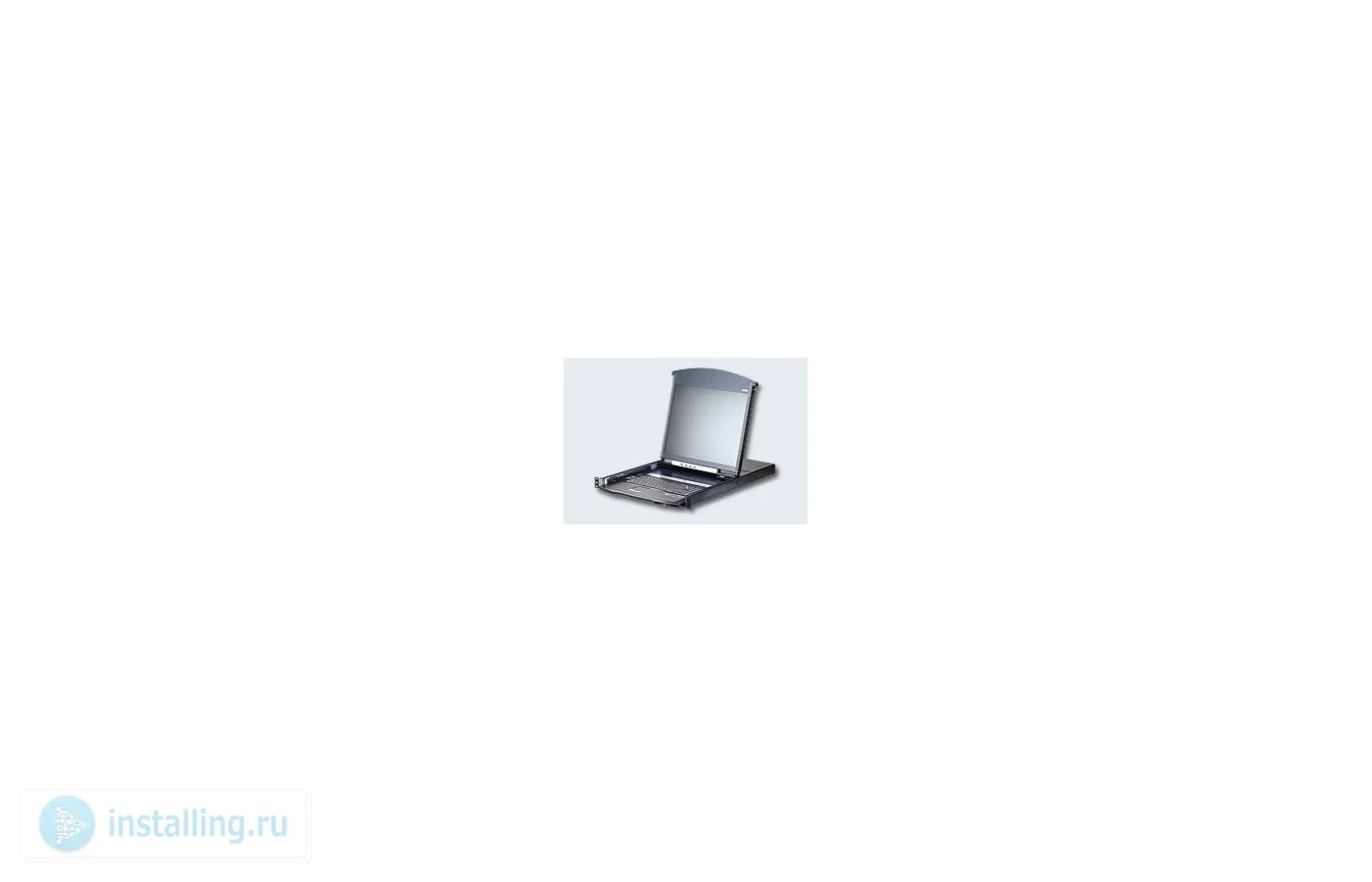

KVM-переключатель (KVM switch)Dual Rail с ЖК-дисплеем KL1116VN – это устройство управления, обеспечивающее безопасный доступ к 16 компьютерам как с локальной консоли, так и удаленной с использованием IP-соединений и веб-браузера. Кроме того, устройство обеспечивает поддержку внешнего модема для устранения неполадок на уровне BIOS в случае отключения или отсутствия локальной сети.
KL1116VN оснащен независимо выдвигающимися модулями 19" ЖК-монитора со светодиодной подсветкой и клавиатуры со встроенным тачпадом.
Для осуществления полного контроля и управления всем серверным хозяйством ЦОД КВМ-коммутатор KL1116VN поддерживает блейд-серверы и платформы с такими новыми функциями, как взаимодействие по энергопитанию (Power Association). Это позволяет КВМ-портам быть ассоциированные с розетками блоков распределения питания (PDU) компании ATEN для управления энергопитанием, подсоединенных серверов с помощью встроенного пользовательского интерфейса.
КВМ-переключатель KL1116VN может работать с программным обеспечением для видеорегистрации событий (CCVSR) и с программным обеспечением для централизованного управления (CC2000). Вне зависимости от того, где находятся администраторы, с помощью CC2000 им предоставляется полный контроль над удаленными IT-оборудованием ЦОД, позволяя на расстоянии осуществлять наблюдение и управление всеми устройствами в сети, включая платформы с блейд-серверами, отдельные блейд-серверы и виртуальные машины. Программное обеспечение для видеорегистрации событий (CCVSR) записывает все действия на серверах, к которым осуществляются подключения с помощью КВМ-переключателей c доступом по IP. Все операции и изменения, без каких-либо исключений, начиная с уровня BIOS и до входа в систему, от запуска программных приложений и до настройки операционной системы, записываются и сохраняются в специальном видеофайле.
Функция поддержки виртуальных носителей (Virtual Media) позволяет подключаться к носителям данных на USB-накопителях, жестких дисках и дисках DVD/CD, расположенных на удаленных серверах, что позволяет администраторам с легкостью переносить файлы, устанавливать приложения и обновления для ОС или выполнять диагностику по сети.
Дополнительными эксклюзивными возможностями КВМ-коммутаторов с доступом по IP компании ATEN являются: электронная доска сообщений, режим Panel Array Mode™, функции Mouse DynaSync™ и идентификации адаптера (Adapter ID), а также безопасный последовательный доступ к серверу. Устройства с последовательным управлением, к которым обеспечивается безопасный доступ, включают в себя сетевое оборудование, UNIIX-серверы, Linux-серверы, Sun-серверы и многие другие последовательные консоли. Это позволяет осуществлять установку без использования дорогостоящих последовательных адаптеров.
Обладая двумя сетевыми адаптерами и поддержкой внешнего модема, КВМ-коммутаторы c доступом по IP разработаны с повышенной надежностью и позволяют обеспечить удаленный доступ к всему подключенному оборудованию в режиме 24/7.
Артикул (и возможные варианты его написания):
KL1116VN-AXA-RG, KL1116VN-AX-RG, KL1116VNR, KL1116VNRG, KL-1116VN ВНИМАНИЕ!
В инсталляциях рекомендуется:
- использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
- выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Особенности
Эксклюзивные возможности
- Высокая степень безопасности - поддерживается стандарт безопасности FIPS 140-2 c уровнем 1
- Улучшенный графический процессор на основе FPGA матрицы, с разрешением уровня HD, 1920 х 1200
- Вдвое большая скорость передачи данных для устройств виртуальной среды
Оборудование
- Светодиодная подсветка - разработана компанией ATEN для освещения клавиатуры и тачпад-панели в условиях низкой освещенности
- Интегрированная КВМ-консоль с 19" ЖК-монитором со светодиодной подсветкой в выдвижном корпусе
- Одна шина для локального и одна шина для удаленного доступа к КВМ-коммутатору по IP-подключению
- Разъемы RJ-45 для подключения по кабелю Cat 5e/6
- Поддержка КВМ-адаптеров с автоматической конвертацией, что позволяет гибко комбинировать интерфейс (PS/2, USB, Sun и последовательные устройства) для управления всеми типами компьютеров
- Дополнительный консольный порт – для управления компьютерами обеспечивает возможность подключения внешней консоли (монитор, USB-клавиатура и мышь)
- Поддержка подключений PS/2, USB, Sun Legacy (13W3) и последовательного подключения (RS-232)
- Поддержка внешней USB-мыши
- Корпус высотой немного меньше 1U и зазорами с верхней и нижней стороны, для удобной эксплуатации в 1U-стойке
- Функционал Dual Rail – Двухрельсовый, выдвижной корпус в котором ЖК-монитор выдвигается отдельно от клавиатуры/тачпада
- Модуль ЖК-монитора открывается на 120 градусов, что позволяет выбрать удобный угол просмотра
- Блокирование консоли – позволяет надежно фиксировать консоль, когда она не используется
- Кнопка питания на ЖК-дисплее позволяет экономить электроэнергию и продлить срок его службы
- Высокая концентрация портов - использование разъемов RJ-45 позволяет разместить до 16 портов в корпусе высотой 1U
- Два сетевых интерфейса со скоростью 10/100/1000 Mбит/с для резервирования соединения или работы с двумя отдельными IP-адресами
- Поддержка блейд-серверов
- Поддержка мультиплатформенных серверных сред: устройств последовательной передачи данных на базе Windows, Mac, Sun, Linux и VT100
- Видео высокого разрешения - до 1920 x 1200, 60 Гц, при 24-битной глубине цвета на внешней консоли и для удаленных дисплеев; до 1280 x 1024 при 75 Гц при переключении на встроенный ЖК-монитор
- Мониторинг и управление 16 компьютерами при одноуровневом или 256 компьютерами при каскадном подключении* * КВМ-коммутаторы совместимые для каскадного подключения: CS1308, CS1316, KH1508A и KH1516A.
Управление
- До 64 зарегистрированных пользователей – до 32 параллельных удаленных сеансов
- Функция завершения сеанса – администраторы могут завершать любые текущие сеансы
- Режим совместного использования портов позволяет нескольким пользователям одновременно подключаться к серверу
- Удаленное управление энергопитанием для подключенных блоков распределения питания (PDU) компании ATEN
- Интегрирование с программным обеспечением для управления CC2000 и программным обеспечением для видеорегистрации событий (CCVSR)
- Регистрация событий и поддержка сервера регистрации на основе Windows
- Журнал локальных событий
- Возможность обновления микропрограммы
- Поддержка IPv6
- Уведомление о критических событиях через SMTP email; SNMP trap и поддержка Syslog
- Настраиваемые уведомления о событиях
- Доступ по вспомогательному каналу - поддержка модема с возможностью вызова/обратного вызова/отключения вызова
- Функция "Идентификации адаптера": сохранение информации о портах, позволяя администраторам переносить серверы на другие порты без необходимости перенастройки адаптеров и коммутаторов
Удобный интерфейс
- Удобное переключение между компьютерами при помощи кнопок, режим горячих клавиш, экранное меню и графический интерфейс пользователя на основе браузера
- Локальная консоль, графический интерфейс на основе браузера и приложение для ОС, представляют собой унифицированное многоязычное средство управления, что позволяет снизить затраты на обучение пользователей
- Поддержка клиентов различных платформ (Windows, Mac OS X, Linux, Sun)
- Поддержка различных браузеров: Internet Explorer, Chrome, Firefox, Safari, Opera, Mozilla, Netscape
- Пользовательский интерфейс на основе только Web-технологий позволяет администраторам выполнять задачи без предустановленного программного обеспечения Java
- Поддержка эксклюзивного режима Panel Array™ Mode – для отображения в виде сетки рабочих столов всех подключенных портов, как на локальном, так и на удаленном экране
- Трансляция действий клавиатуры/мыши - сигналы клавиатуры и мыши могут одновременно дублироваться на всех подключенных серверах
- Запуск нескольких сеансов виртуальных удаленных рабочих столов для одновременного управления несколькими серверами
- Полноэкранный или настраиваемый по размеру и масштабу виртуальный удаленный рабочий стол
- Синхронизация видео позволяет сохранять информацию EDID монитора локальной консоли в КВМ-адаптерах для оптимизации разрешения экрана
Улучшенная безопасность
- Поддержка удаленной идентификации: RADIUS, LDAP, LDAPS и MS Active Directory
- Поддержка сертификатов 128-битного SSL-шифрования и 2048-битных RSA-сертификатов шифрования для обеспечения безопасного входа пользователей через браузер
- Поддержка гибкого шифрования дает возможность пользователям использовать любую комбинацию 56-битного DES, 168-битного 3DES, 256-битного AES, 128-битного RC4 или случайные варианты для независимого шифрования данных с клавиатуры/мыши, видео и функции виртуальных носителей
- Настраиваемые разрешения пользователей и группы пользователей для доступа к серверу и управления
- Утилита автоматического создания запросов на подпись сертификата и аутентификация сторонних сертификатов CA
- Фильтр IP/MAC для повышения уровня безопасности
Функция поддержки виртуальных носителей (Virtual Media)
- Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
- Работа с серверами с поддержкой USB на уровне операционной системы и BIOS
- Поддерживает DVD/CD-дисководы, USB-носители информации, жесткие диски персональных компьютеров и ISO-образы
- Поддержка считывателя смарт-карт/карт общего доступа (CAC)
Виртуальный удаленный рабочий стол
- Настройка качества и допуска видео для оптимизации скорости передачи данных; возможность использования монохромных цветов, а также задания порогов и настроек шума для сжатия данных в условиях малой полосы пропускания
- Полноэкранное или масштабируемое изображение Функция электронной доски сообщений позволяет вошедшим пользователям общаться друг с другом Функция Mouse DynaSync™ – автоматическая синхронизация локальных и удаленных перемещений указателя мыши Поддержка макрокоманд выхода Экранная клавиатура с поддержкой нескольких языков Доступ на уровне BIOS для устранения неполадок
Комплект поставки
- 1 х 16-и портовый ЖК KVM-переключатель KL1116VN с комплектом для монтажа в стойку
- 2x адаптера последовательного подключения SA0142 (RJ45-F to DB9-M)
- 1 х шнур питания
- 1 х руководство пользователя
-
Для облегчения монтажа в 19-дюймовую стойку рекомендуется применение набора специальных направляющих (поставляются отдельно).
| Набор для монтажа в стойку | Глубина | | 2Х-010G (Длинный/Опционный) | 17 дюймов ЖК-монитор: 68,0–105,0 | | Короткий (Стандартный) | 42 см – 77 см | |
| Набор «Easy Installation» для облегченного монтажа в стойку силами одного человека | Глубина | | 2Х-012G (Длинный/Опционный) | 17 дюймов ЖК-монитор: 68,0–105,0 | | 2Х-011G Короткий (Опционный) | 17 дюймов ЖК-монитор: 57,0–70,0 | |
Для подбора интерфейсных кабелей, модулей-адаптеров и определения совместимости с другими устройствами ATEN воспользуйтесь ссылками:
Схема подключения
Спецификация
| Параметры | Значение | | Количество
подсоединяемых ПК | Напрямую | 16 | | Макс. с каскадом переключателей | 256 (гирляндное подключение) | | Количество

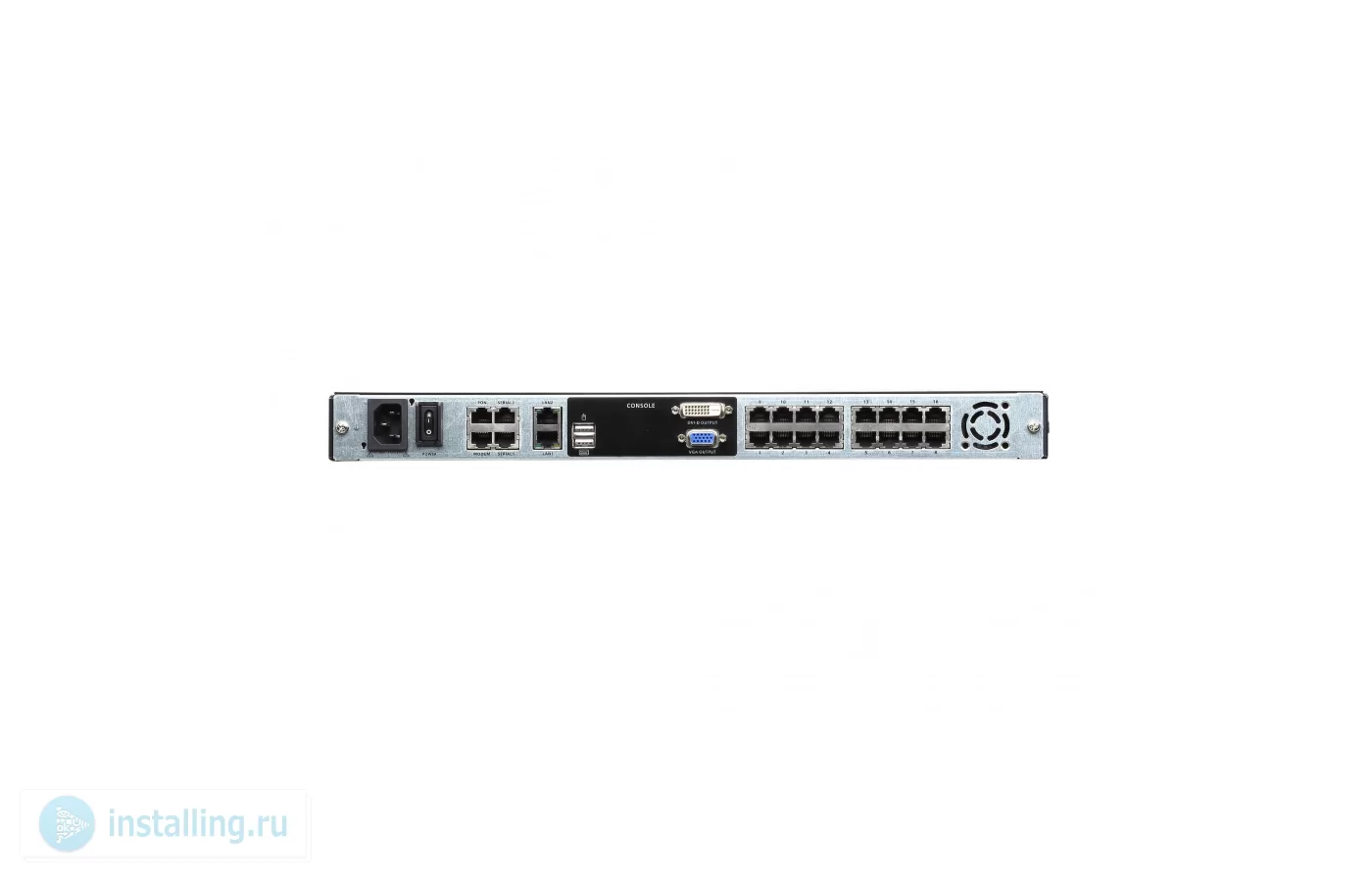

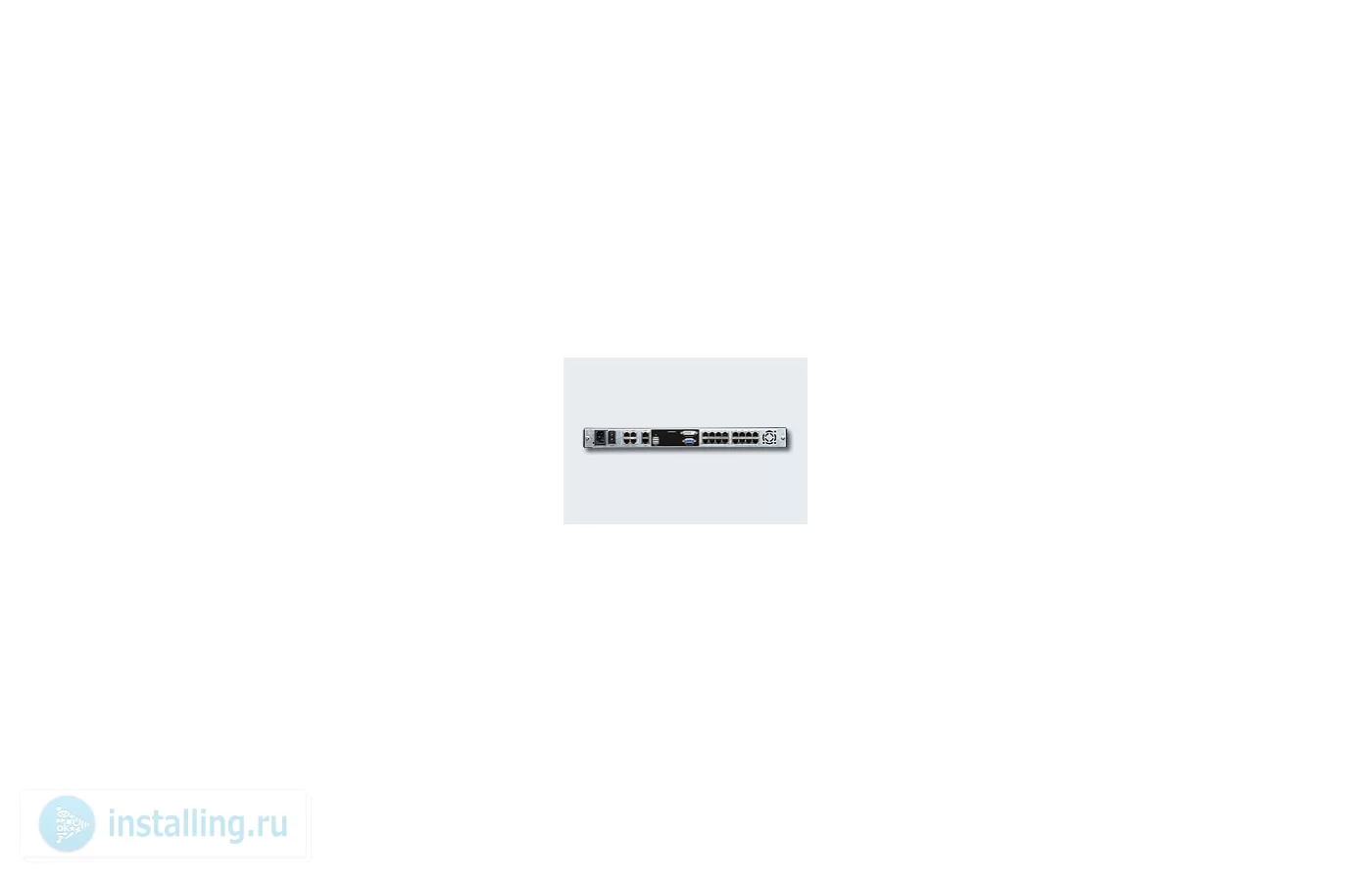

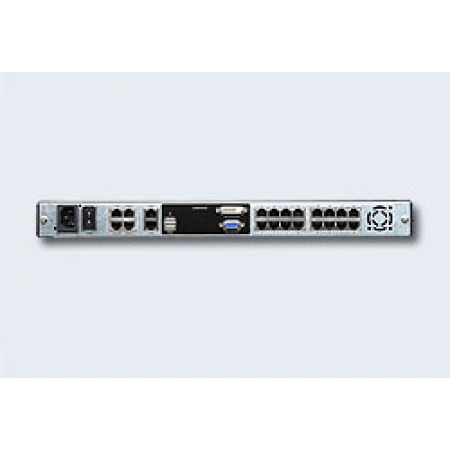

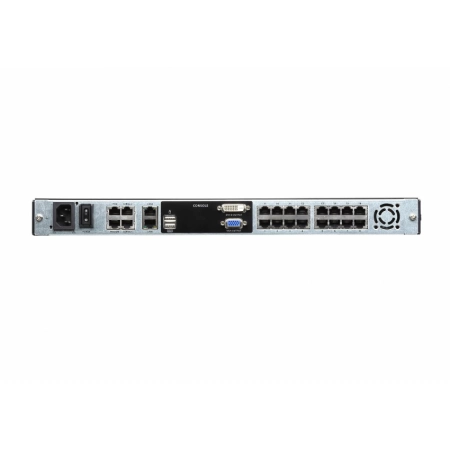

подсоединяемых консолей | Локальная + Удаленная | 1 + 1 | | Выбор порта | Экранное меню; горячие клавиши; кнопки | | Разъемы | Порты консоли | 2 x гнезда USB, тип А (белого цвета)
1 x гнездо DVI-I (белого цвета)
1 x гнездо HDB-15 (синего цвета) | | Порты KVM | 16 x RJ-45, розеточные | | Питание | 1 x IEC 60320/C14 | | Порт для подключения внешней мыши | 1 x гнездо USB, тип А (белого цвета) | | Порты LAN | 2 x гнезда RJ-45 | | PON | 1 x гнездо RJ-45 | | Модем | 1 x RJ-45 | | Последовательный | 2 x RJ-45 | | Переключатели | Выбор порта | 16 х кнопок | | Сброс параметров | 1 x полуутопленная кнопка | | Питание | 1 х переключатель | | Питание ЖК-дисплея | 1 х кнопка | | Настройка ЖК-дисплея | 4 х кнопки | | Индикаторы | Порт | В сети | 16 (зеленые) | | Выбор | 16 (оранжевые) | | Питание | 1 (синий) | | Фиксация | 1 x Num Lock (зеленый) | | 1 x Caps Lock (зеленый) | | 1 x Scroll Lock(зеленый) | | 10/100/1000 Мбит/сек | 2 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого) | | Питание ЖК-дисплея | 1 (оранжевый) | | Эмуляция | Клавиатура / мышь | PS/2; USB | | Видео | 1280 x 1024 при 75 Гц; DDC2B (локально) ;
1920 x 1200 при 60 Гц; DDC2B ( удаленно) | | Интервал сканирования | 1 - 255 сек. | | Параметры электропитания | 100-240 В пер. тока; 50/60 Гц; 1 А | | Потребляемая мощность | 110В/32.1Вт; 220В/32.4Вт | | Внешние условия | Рабочая температура | 0 - 40°C | | Температура хранения | -20 - +60°C | | Влажность | 0 - 80% относительная влажность, без конденсата | | Физические
характеристики | Материал корпуса | Металл | | Вес (17“/19“) | 15,28 кг | | Размеры
(Д x Ш x В) | 70,12 x 48,00 x 4,40 см | | Спецификации панели | Размер экрана | 19" | | Время отклика | 5 мс | | Угол обзора | 170° (по горизонтали), 160° (по вертикали) | | Шаг пикселя | 0.294 мм x 0.294 мм | | Поддержка цвета | 16.7M цветов | | Коэффициент контрастности | 1000:1 | | Яркость | 250 кд/кв.м | |
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
