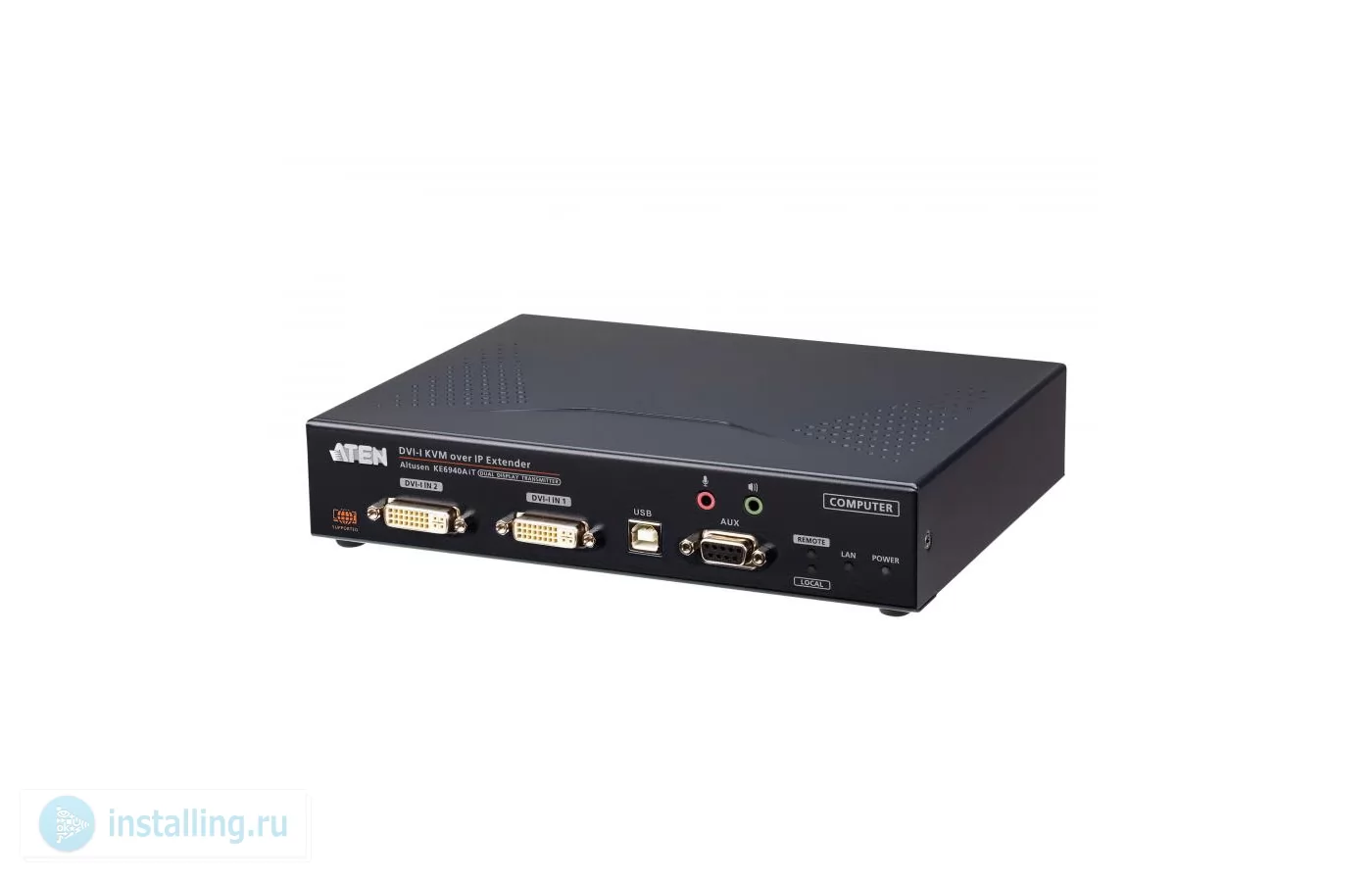

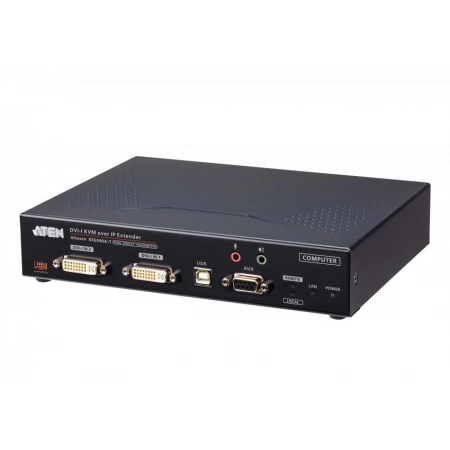

KE6940AiT — IP-передатчик KVM-удлинителя с доступом по IP. Работает в паре при подключении к любому доступному IP-приемнику (например, KE6940AR). Данная модель способна предоставить расширенный доступ с удаленной KVM-консоли (включающей USB-клавиатуру, мышь и DVI-монитор) к компьютерной истеме через интрасеть и Интернет, позволяя пользователям расположить компьютеры в безопасной среде с контролируемой температурой, изолированной от рабочей среды пользователя. Поддерживает передачу изображений с двых видеовыходов компьютера.
KE6940AiT поддерживает программное обеспечение для видеорегистрации событий Control Center Video Session Recorder (CCVSR). Все действия, выполняемые на серверах, доступ к которым осуществляется с помощью IP KVM-переключателей, записываются данным программным обеспечением. Каждая выполненная операция и внесенное изменение - с момента загрузки (BIOS) до уровня операционной системы, вход в систему и выход из нее, запуск программных приложений для настройки операционной системы - записываются и сохраняются в защищенный видеофайл, как в целях безопасности, так и для устранения неполадок, а также много другого.
IP передатчик KVM-удлинителя KE6940AiT поддерживает один DVI-дисплей с разрешением до 1920 x 1200 при 60 Гц, при минимальной задержке и передаче видеосигнала без потерь.Передатчик поддерживает подключения по порту RJ-45 или через модуль в слоте SFP.
Передатчик и приемник могут быть подключены либо напрямую друг к другу, либо через высокоскоростную локальную сеть на основе меди или оптоволокна. Для подключения через слот SFP передатчик KVM-удлинителя опционально дополняется 1 Гбит/с оптоволоконным SFP-модулем*, позволяя устанавливать соединения по оптоволоконной сети и увеличивая расстояние передачи до 10 км. Также для резервирования питания и обеспечения надежной работы в KE6900AiT имеется возможность подключения двух источников.
Являясь матричным решением на основе IP-подключения, KE6940AiT может использоваться в качестве передатчика в составе IP KVM удлинителя работающего в режимах «точка-точка» / «точка-многоточка» / «многоточка-точка», или интегрироваться в матричную KVM-систему с доступом по IP (режим «многоточка-многоточка») в сочетании с программным обеспечением для управления KE Matrix Management Software (CCKM), обеспечивающим наиболее гибкое применение в различных рабочих средах.
При интеграции передатчика KVM-удлинителя KE6900AiT с программным обеспечением KE Matrix Management Software, ИТ-администраторы могут воспользоваться расширенными функциями, такими как: автоматическое обнаружение всех устройств модели KE6900AiT в одной подсети для быстрой установки или настройки, аутентификация и авторизация по имени пользователя/паролю, а также возможность определения различных типов соединений, которые могут быть подключены и совместно использоваться. Для дополнительной защиты передаваемых данных поддерживается шифрование AES-128 бит, в то время как RADIUS, LDAP, AD или удаленная аутентификация пользователя обеспечивает дополнительный уровень безопасности соединения. Благодаря наличию экранного меню (OSD), поддержке RS-232 и Auto MDIX, передатчик KVM-удлинителя KE6900AiT является наиболее экономичным и удобным решением для организации доступа к цифровому KVMP инерфейсу компьютера (серверу) из любой точки внутренней сети.
*SFP-модуль (2A-136G / 2A-137G) продается отдельно.
В инсталляциях рекомендуется:
- использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
- выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.
Артикул (и возможные варианты его написания): KE6940AiT-AX-G; KE6940AiT-AX; KE6940AiT; KE-6940AiT; KE6940AiTG
Особенности
Расширенные функции* - Поддерживает запись действий на расположенном удалено компьютере с помощью CCVSR
- Поддержка функции Boundless Switching (бесконтактного переключения) – позволяет для переключения между различными приемниками просто перемещать курсор мыши через границу экрана)
- “Поддержка функций “Push” и “Pull” – позволяет мгновенно предоставить в совместное использование содержимое одному (или от одного) принимающего устройства или видеостены одним щелчком мыши
- Поддержка видеостен - возможность создания нескольких видеостен конфигурации 8x8 (максимум 64 дисплея) в каждом макете
- Функция расширенного планирования - повышает эффективность и экономит затраты, позволяя устанавливать соединения на основе времени и даты
- Поддержка функции Virtual Transmitter (виртуального передатчика) - для независимой потоковой передачи видео, аудио, USB и последовательных сигналов от разных источников (Tx)
- Поддержка внутренней и внешней аутентификации - внешняя аутентификация поддерживает LDAP, Active Directory, RADIUS и TACACS+
- Настраиваемые пользовательские и групповые разрешения для доступа и управления устройствами серии KE
- Контроль доступа к принимающему устройству (Rx) - пользователи локальной консоли (Tx) могут включить/отключить доступ к Rx-устройству, просто нажав кнопку управления доступом**
*Указанные расширенные функции поддерживаются при управлении устройствами серии KE с помощью программного обеспечения KE Matrix Management Software (CCKM).
**Кнопка управления доступом к KVM по IP-соединению (2XRT-0015G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.
Оборудование - Поддержка отказоустойчивости питания/сети - два разъема постоянного тока для резервирования питания и 1 разъем RJ45 и 1 оптоволоконный порт SFP для переключения при сбое сети для обеспечения постоянной доступности в критически важных применениях
- Поддержка оптоволоконных модулей SFP 1 Гбит/с с расстоянием передачи до 10 км. ***
- Поддержка передачи двух сигналов с компьютеров (серверов) оборудованных двуя видеовыходами
- Специализированный процессор обеспечивает передачу изображения без потерь и с низкой задержкой при разрешении до 1920 х 1200 @ 60 Гц
- Поддержка цифрового (DVI)
- Поддержка звука - поддерживает стереодинамики и стереомикрофон
- Высокая скорость функции поддержки виртуальных носителей (Virtual Media)
- Поддержка Auto-MDIX - автоматическое определение типа кабельного соединения
- Встроенная защита от электростатического разряда и защита от перенапряжения
- Конструкция с отсутствием вентилятора, позволяющая устройству бесшумно работать и быть энергоэффективным
- Возможность монтажа в стойку - варианты монтажных комплектов:
- 2X-021G сдвоенный монтажный комплект
- 2X-031G одиночный монтажный комплект
- В комплекте адаптер питания промышленного класса - поддерживает рабочую температуру от 0 ° C до 50 ° C, обеспечивая применимость и долговечность в суровых окружающих условиях
***SFP-модуль (2A-136G / 2A-137G) продается отдельно. Для получения информации о продукте, пожалуйста, обратитесь к дилеру компании ATEN.
Управление - Интеграция с программным обеспечением для видеорегистрации событий ATEN CCVSR
- Поддержка локальной консоли – возможность гибкого локального или IP-доступа к консоли
- Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
- Возможность выбора из четырех режимов множественного одновременного доступа (Exclusive/Occupy/Share/View only) - администраторы могут выбирать режимы доступа на передающих устройствах (Tx) для улучшения совместной работы или во избежание пересечений между пользователями
- Функция пред-просмотра - позволяет пользователям просматривать на одном экране изображение с 36 дисплеев
- Быстрое переключение - переключение между различными разрешениями изображения передающего устройства на дисплее принимающего устройства в течение 0,3 секунды
- Поддержка интерфейса командной строки (CLI) - администраторы могут управлять всеми КЕ-устройствами через соединения по RS-232 или TCP/IP с помощью CLI или приложений сторонних производителей
- Поддержка команд с «горячих клавиш»
- Мигание светодиодом и подача звукового сигнала помогают найти и идентифицировать устройства
- Поддержка функций “Push” и “Pull” – позволяет предоставить содержимое в совместное использование
Средства безопасности - Наличие выделенного LAN-порта для прямого подключения устройств серии KE - возможна изоляция от корпоративной сети
- Безопасная передача данных – поддержка 128-битного AES-шифрования для защиты всех данных перед их передачей по сети и дешифрования данных на приемном устройстве
- Поддержка протокола TLS, являющегося промышленным стандартом
Функция поддержки виртуальных носителей (Virtual Media) - Функция поддержки виртуальных носителей позволяет организовать работу с файлами, устанавливать программное обеспечение и исправления на операционную систему, проводить диагностическое тестирование
- Поддержка DVD/CD приводов USB 2.0, запоминающих USB-устройств, жестких дисков и образов ISO
- Поддержка считывателя смарт-карт и карт общего доступа (CAC)
Комплектация
1x KE6940AiT (передатчик)
1x адаптер питания и кабель питания
1x KVM-кабель (DVI-D dual-link, USB, звук; 1.8м/6 футов)
1x комплект ножек (4 шт.)
1x монтажный комплект
1x руководство пользователя
Схема подключения
Спецификация

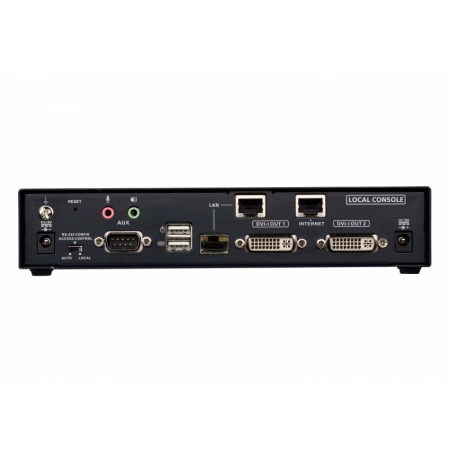

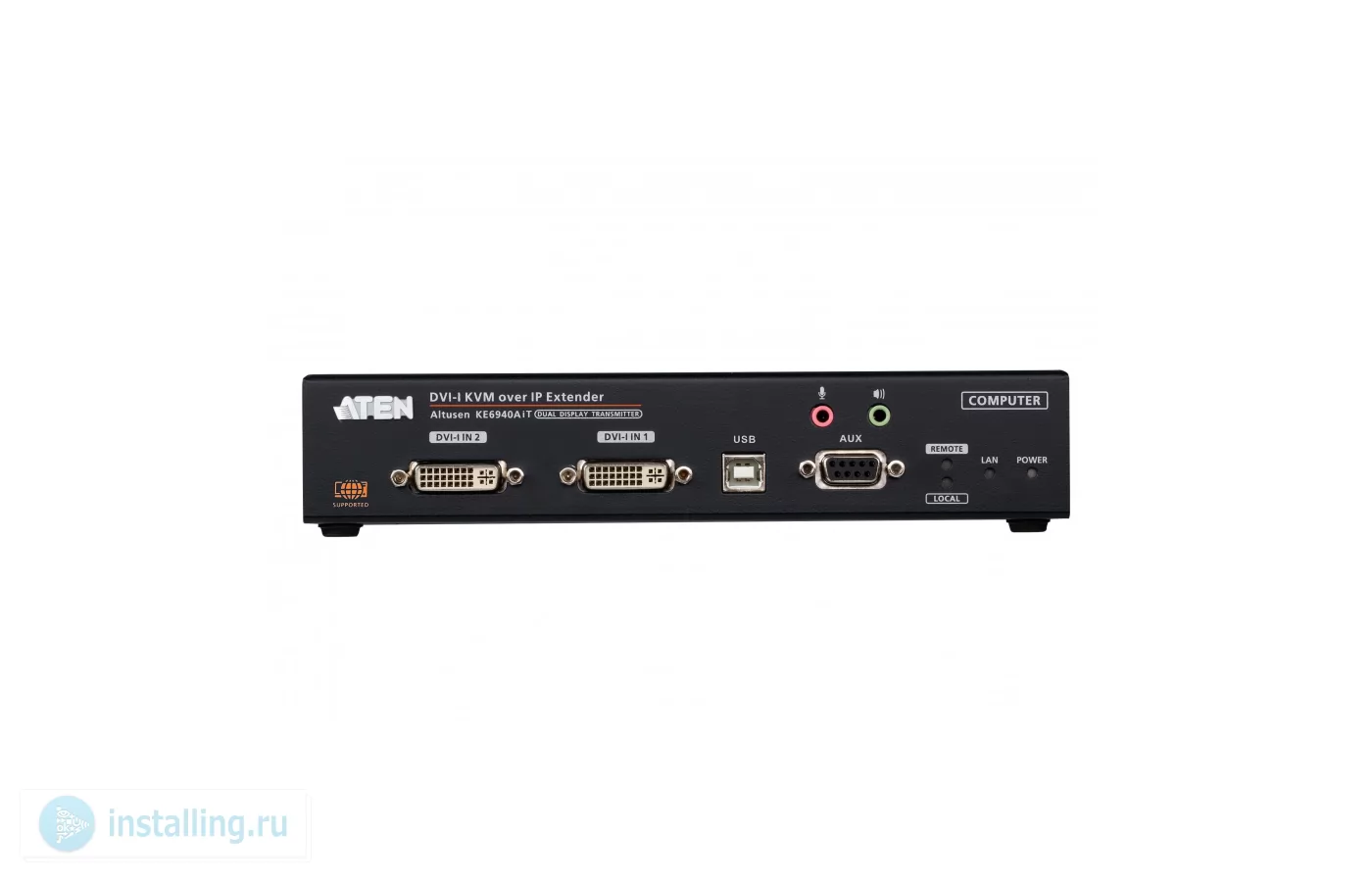

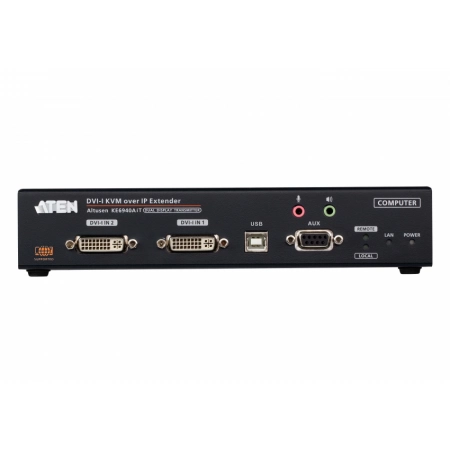

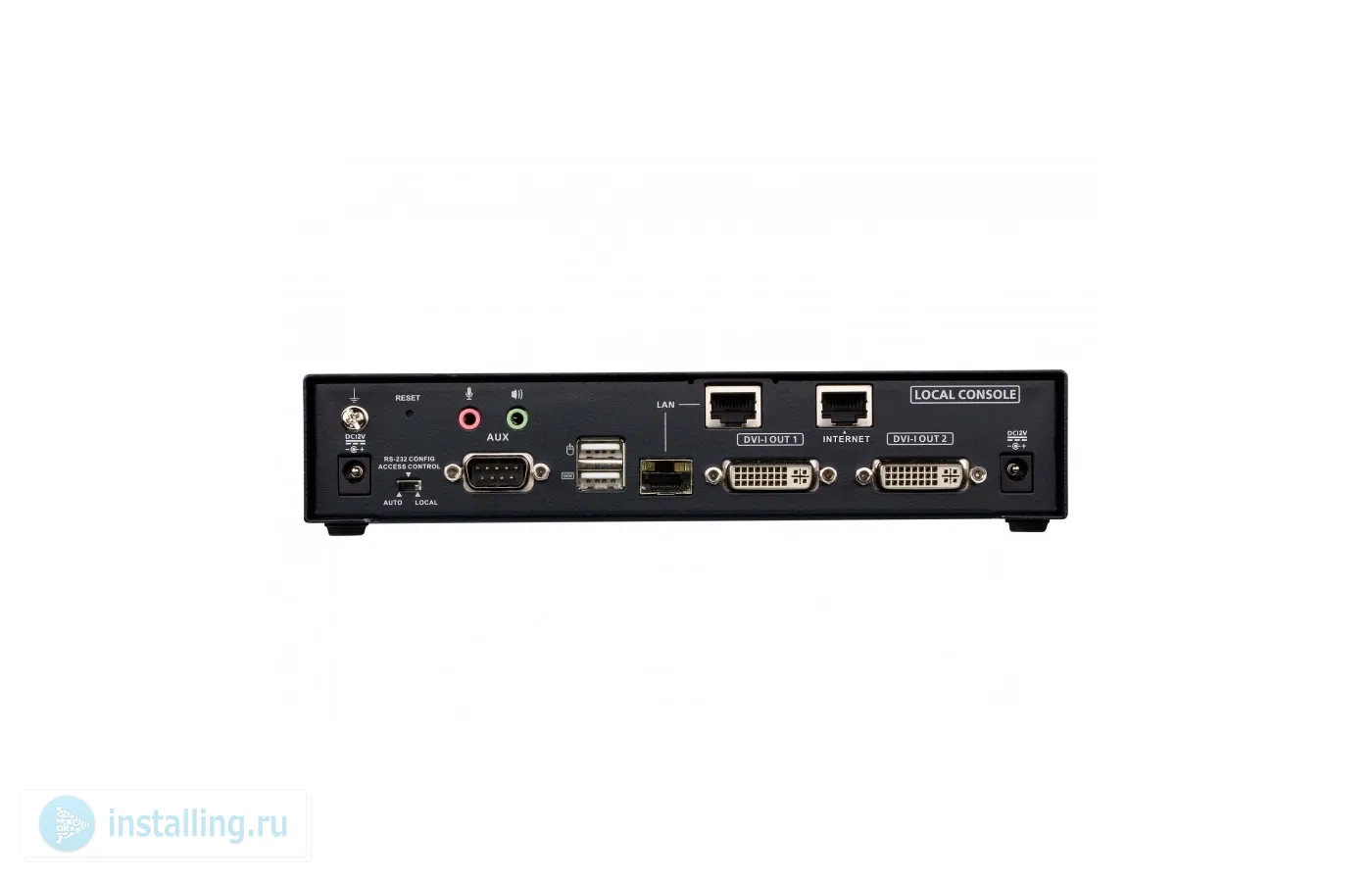

| Разъемы |
| Порты консоли | 2 x гнезда USB тип A (белого цвета)
2 x гнезда DVI-I (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
1 x разъем DB-9 (черного цвета) |
| KVM порты | 1 x гнездо USB тип В (белого цвета)
2 x гнезда DVI-I (белого цвета)
1 x миниатюрное гнездо стерео (зеленого цвета)
1 x миниатюрное гнездо стерео (розового цвета)
1 x гнездо DB-9 (черного цвета) |
| Питание | 2 x разъема для подключения питания постоянного тока (черного цвета) |
| Порты LAN | 1 x гнездо RJ-45 (черного цвета)
1 x слот SFP |
| Порты для Интернет | 1 x гнездо RJ-45 (черного цвета) |
| USB порт | Нет |
| Переключатели |
| Экранное меню | Нет |
| Видео | Нет |
| Графические средства | Нет |
| Сброс параметров | 1 x полуутопленная кнопка |
| Выбор режима | 1 x ползунковый переключатель (режимы: Auto, RS-232 Config/Access Control, Local) |
| Светодиодные индикаторы |
| Связь | 1 (10: оранжевого / 100: оранжевого и зеленого / 1000: зеленого цвета) |
| Питание | 1 (синего цвета) |
| Локальный | 1 (зеленого цвета) |
| Дистанционный | 1 (зеленого цвета) |
| Эмуляция |
| Клавиатура/ Мышь | USB |
| Энергопотребление | DC12V:18.36W:90BTU |
| Разрешение видеосигнала | до 1920 x 1200 при 60 Гц |
| Температура и влажность |
| Рабочая температура | 0–50°C |
| Температура хранения | -20–60°C |
| Влажность | 0–95% рт. ст. без образования конденсата |
| Физические свойства |
| Корпус | Металлический |
| Масса | 1.18 kg ( 2.6 lb ) |
| Размеры (Д х Ш х В) | 21.50 x 16.33 x 4.18 cm |
* Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
* Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
