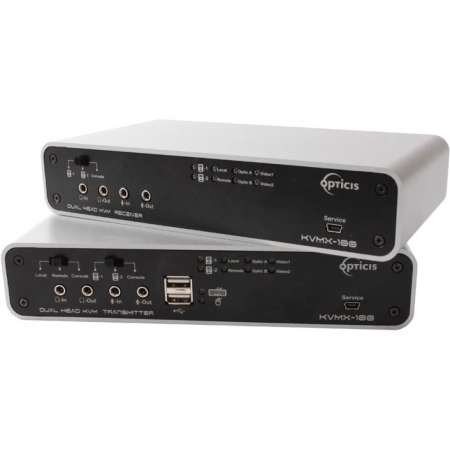

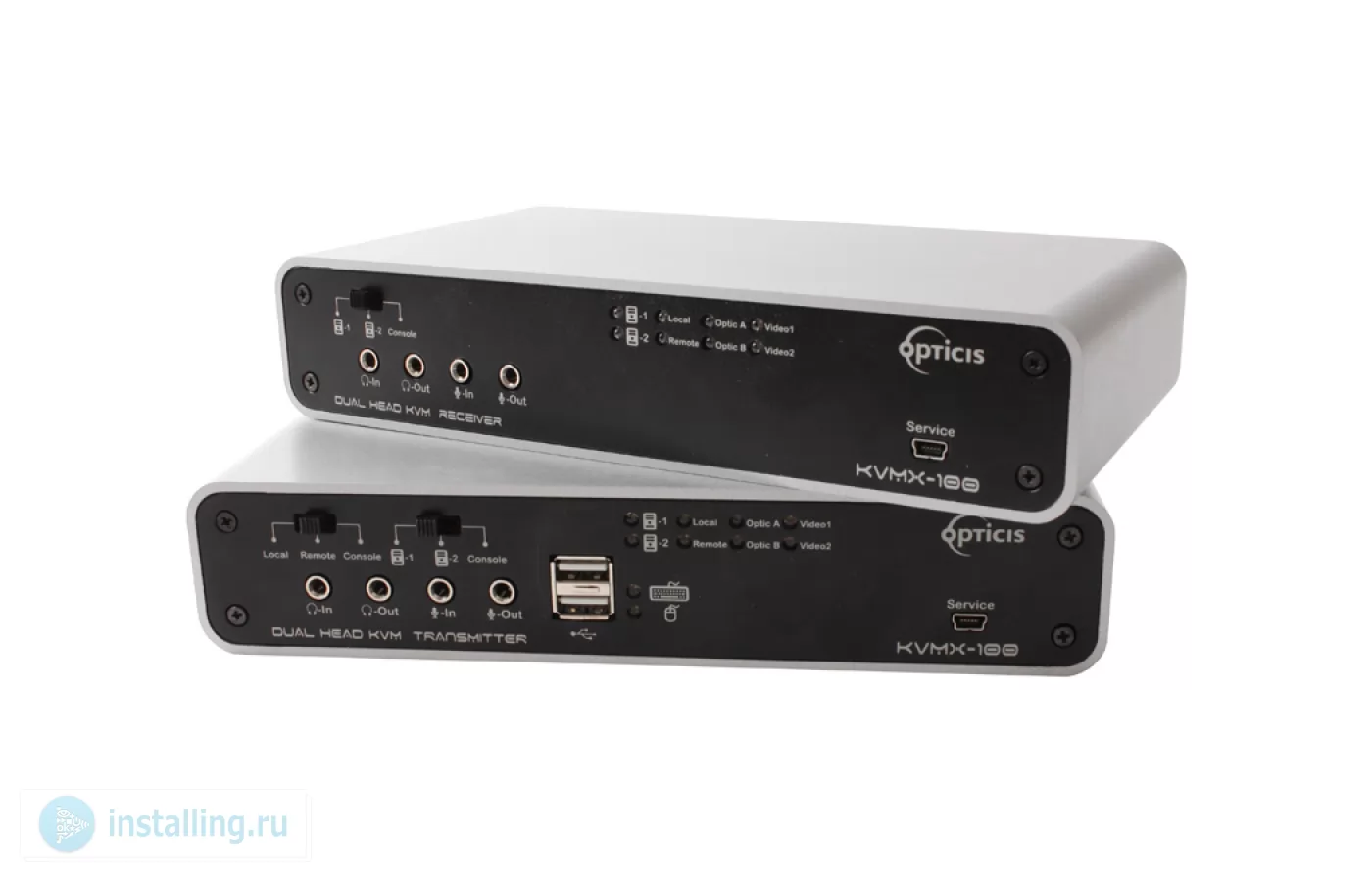

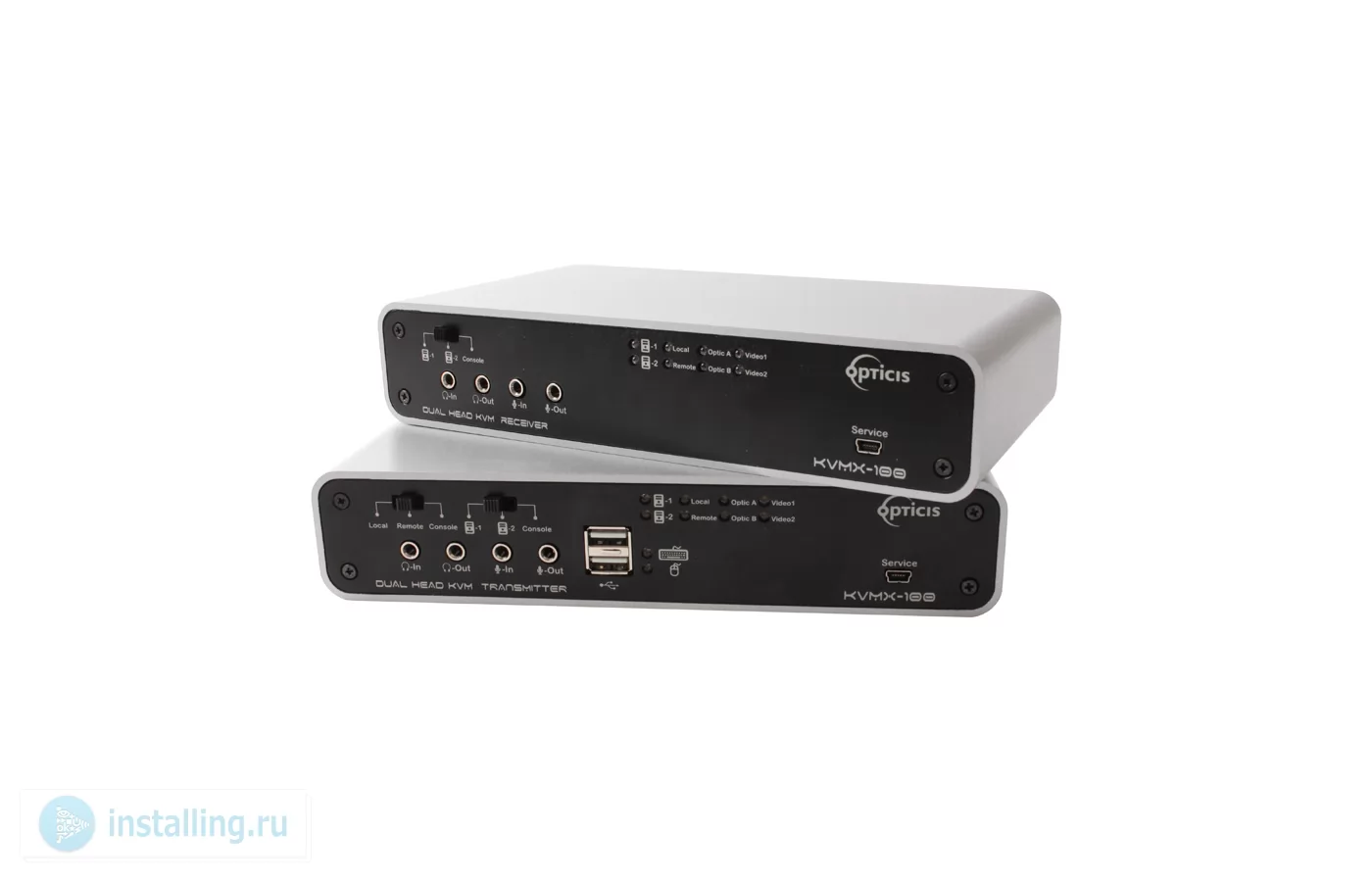

KVMX-100-TR – удлинитель двух каналов DVI-D, USB2.0, RS-232 и аудио по четырем одномодовым (до 1000 м) или многомодовым (до 300 м) оптоволоконным патчкордам. Представляет собой комплект из передатчика KVMX-100-T и приемника KVMX-100-R. Приборы предназначены для увеличения расстояния передачи сигналов DVI, USB (клавиатура + мышь) от двух источников, вместе с двунаправленными аудиосигналами. Дополнительный режим KVM-коммутатора 2:1 позволяет пользователю переключаться между двумя ПК для назначения хостом одного из них. Поддерживается передача видеосигналов разрешением до WUXGA (1920x1200, 60 Гц), без потерь и снижения качества изображения. Функция автомикширования EDID обеспечивает простую и быструю интеграцию с устройствами отображения различного разрешения: блок EDID считывается одновременно с удаленных и локальных дисплеев, после чего определяется наиболее низкое разрешение. В качестве дополнительной опции возможно подключение удаленной консоли управления для переключения с локального на дистанционное управление.
Основные особенности- Дополнительный режим KVM-коммутатора 2:1 для переключения между двумя ПК и управления ими
- Передача сигналов DVI, USB (клавиатура + мышь), RS-232 и аудио на расстояние до 1 км по двум дуплексным оптоволоконным кабелям с разъемами LC
- Поддержка 2-х дисплеев DVI Single Link разрешением до WUXGA (1920x1200, 60 Гц)
- Передача по четырем одномодовым и многомодовым оптоволоконным патчкордам (дуплексные разъемы LC), максимальное расстояние передачи зависит от типа используемого оптоволокна:
- ? до 1000 м, 2 дуплексных одномодовых кабеля (LC)
- ? до 300 м, 2 дуплексных многомодовых кабеля (LC)
- Проходные порты DVI и USB для подключения двух локальных дисплеев и комплекта клавиатура + мышь
- Двунаправленная передача стереофонического аудиосигнала
- Высококачественная передача видеосигнала без потери кадров
- Порты стандарта USB HID для подключения клавиатуры и мыши
- Передача команд через последовательный интерфейс (порт RS-232 на 9-контактном разъеме D-sub)
- Функция автомикширования EDID
- В качестве опции возможно подключение удаленной консоли для переключения с локального на дистанционное управление (KVMX-100-RO / KVMX-100-LO)
- Приборы комплекта монтируются в рэковую стойку при помощи опционального монтажного адаптера OPMCR-1U, также доступен опциональный VESA-кронштейн OPMCB
- Сертификация FCC/CE

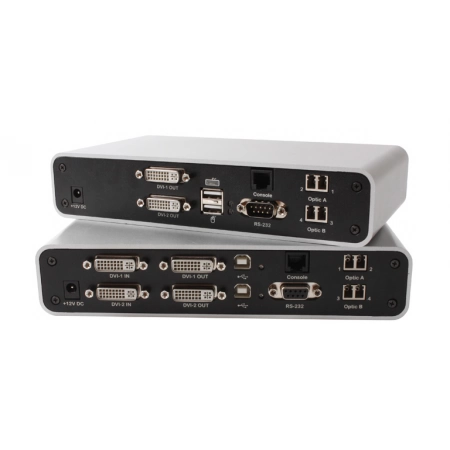

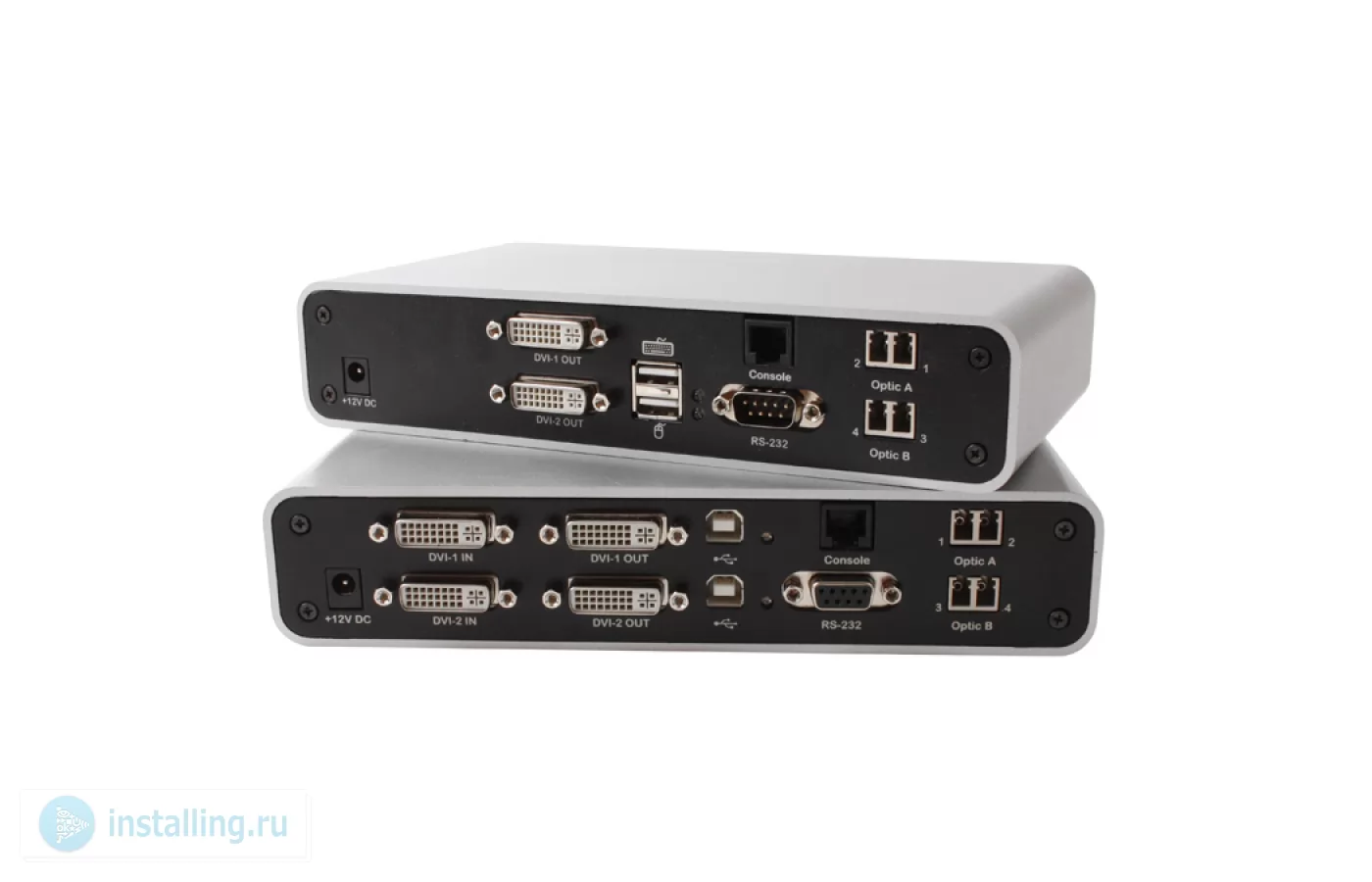

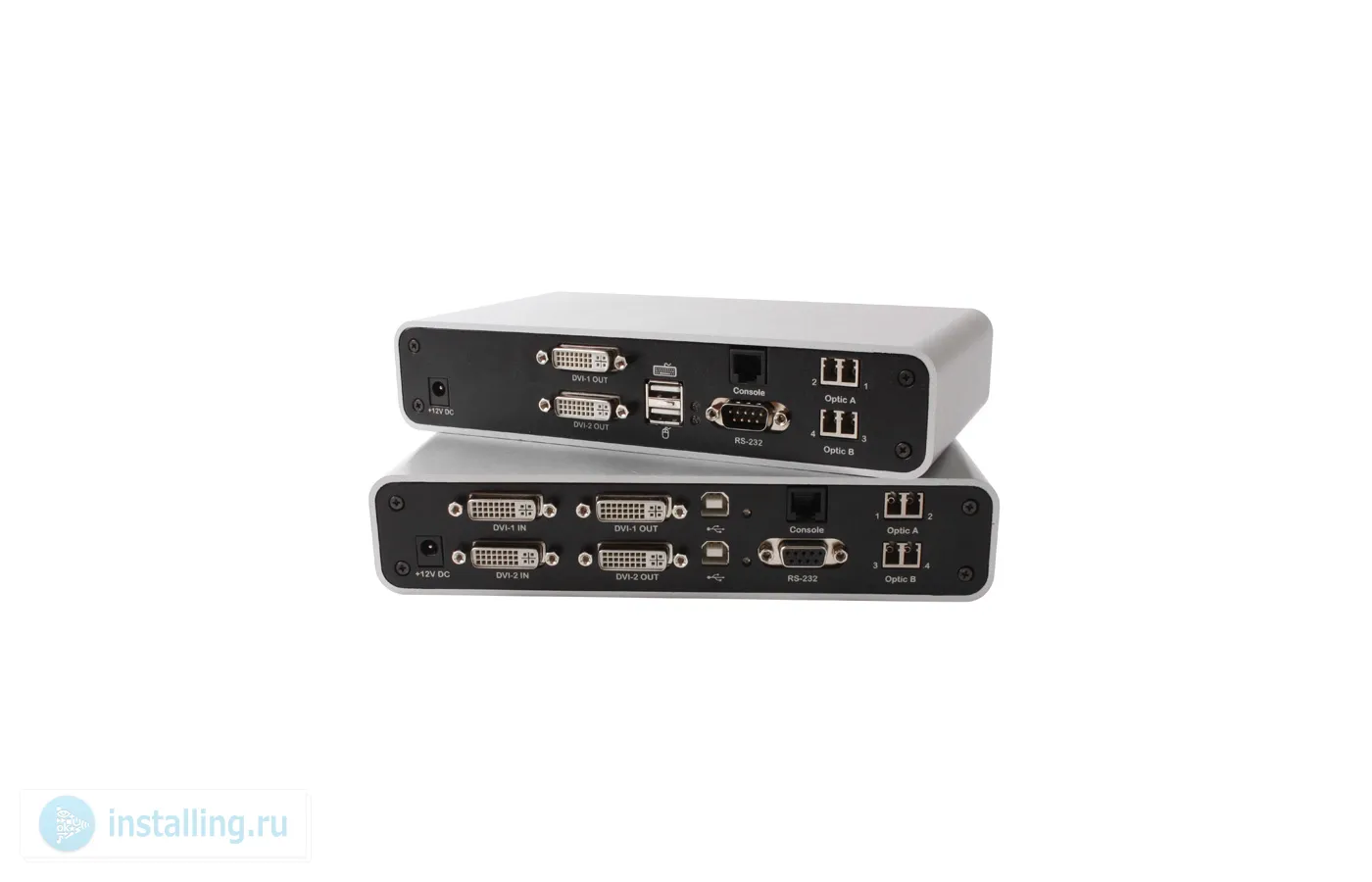

Технические характеристики- Передатчик
- Входы 2 – DVI-D, разъем DVI 29pin (розетка)
- 1 – аудио стерео, разъем mJack 3,5 мм (розетка)
- 1 – микрофонный, разъем mJack 3,5 мм (розетка)
- Выходы 2 – оптический дуплексный, разъемы LC (розетка)
- 2 – проходной DVI-D, разъем DVI 29pin (розетка)
- 1 – аудио стерео, разъем mJack 3,5 мм (розетка)
- 1 – микрофонный, разъем mJack 3,5 мм (розетка)
- Порты 2 – USB, тип “B” (розетка)
- 2 – USB, тип “A” (розетка)
- 1 – RS-232, разъем D-sub D9 (розетка)
- Приемник
- Входы 2 – оптический дуплексный, разъемы LC (розетка)
- 1 – аудио стерео, разъем mJack 3,5 мм (розетка)
- 1 – микрофонный, разъем mJack 3,5 мм (розетка)
- Выходы 2 – DVI-D, разъем DVI 29pin (розетка)
- 1 – аудио стерео, разъем mJack 3,5 мм (розетка)
- 1 – микрофонный, разъем mJack 3,5 мм (розетка)
- Порты 2 – USB, тип “A” (розетка)
- 1 – RS-232, разъем D-sub D9 (вилка)
- Поддерживаемые разрешения до WUXGA (1920x1200, 60 Гц)
- Стандарт USB USB HID
- Протокол последовательного интерфейса RS-232C
- Частота дискретизации аудио 48 кГц
- Длина волны лазера 1310/1550 нм
- Тип оптоволокна одномодовое / многомодовое
- Расстояние удлинения до 1000 м по одномодовому оптоволокну, разъемы LC
- до 300 м по многомодовому оптоволокну, разъемы LC
- Питание =12 В, 3 А (каждый блок), на входе ~100-240 В, 50/60 Гц
- Рабочая температура 0... 50 °C
- Температура хранения -30... 70 °C
- Относительная влажность 10-85%, без конденсации
- Габаритные размеры (Ш х Г х В) 216 x 112 x 44 мм (каждый блок)
В комплекте- Передатчик KVMX-100-T – 1 шт.
- Приемник KVMX-100-R – 1 шт.
- Блок питания (12 В, 3 А, с сетевым шнуром) – 2 шт.
- Руководство пользователя
Сферы применения- Системы KVM-удлинения и маршрутизации для управлением серверными и ПК
- Интеграция цифровых систем отображения в медицинских и военных учреждениях, аэропортах, промышленных системах автоматизации и пунктов управления движением
- Инсталляция цифровых проекторов, LCD-, PDP-панелей в конференц-залах, аудиториях и терминалах
- Светодиодные информационные табло большого размера в общественных местах, на стадионах и т.п.
