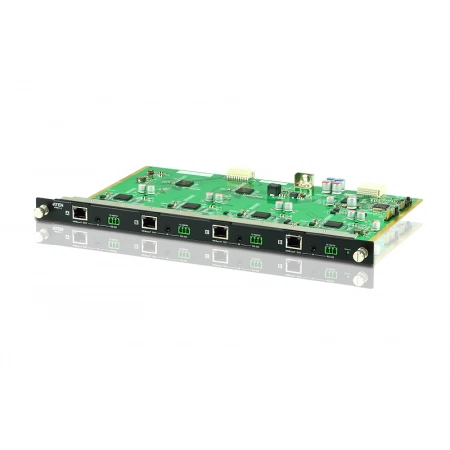

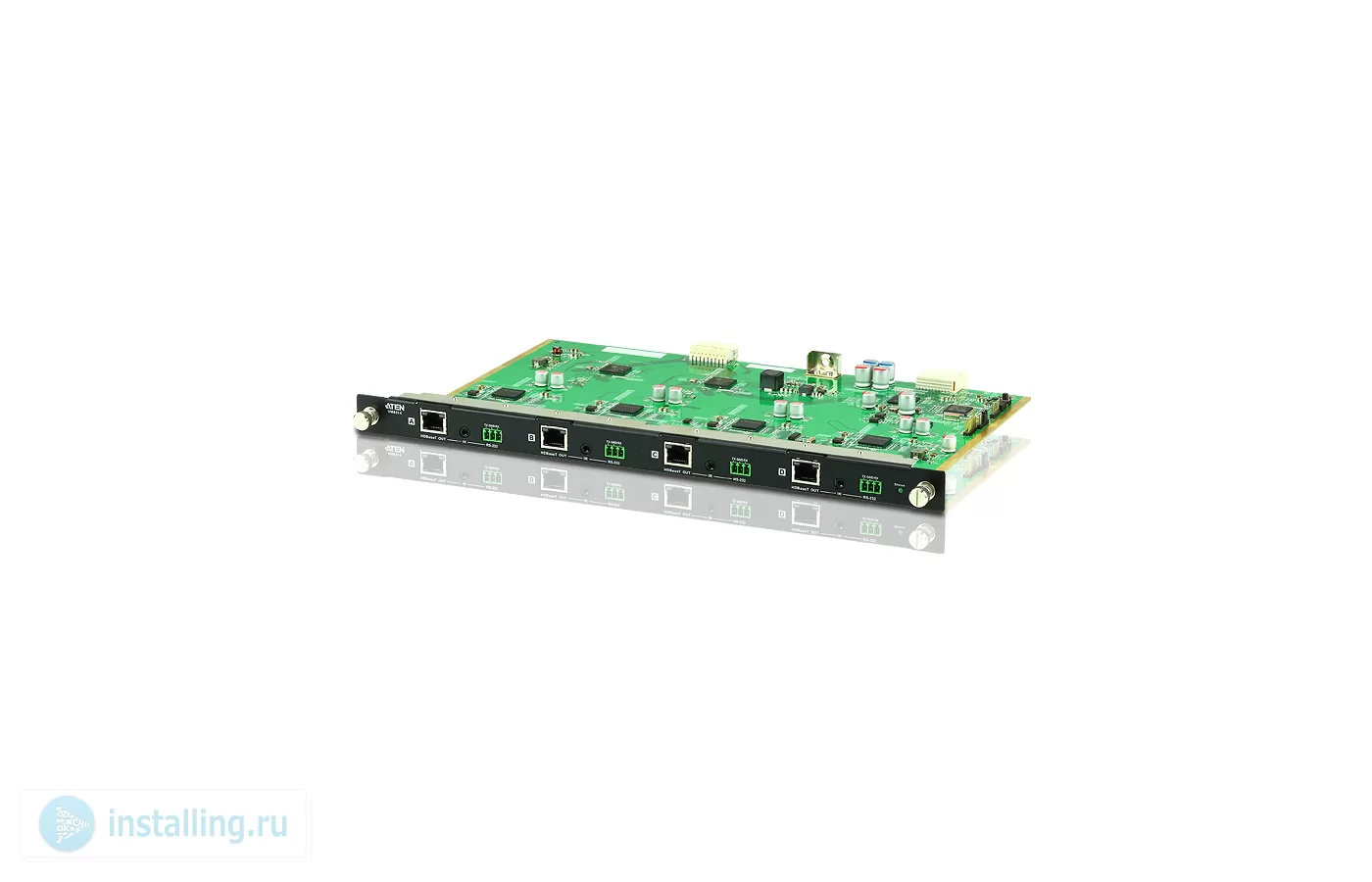

Карта/card интерфейсная ATEN VM8514-AT

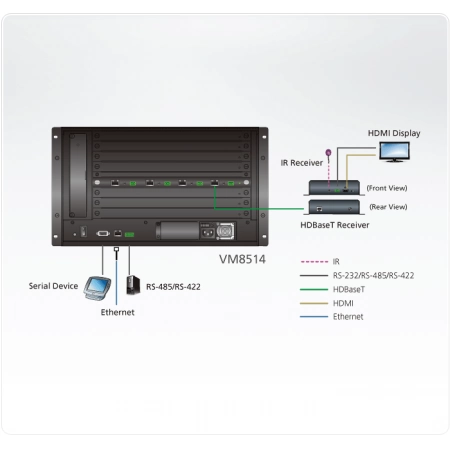

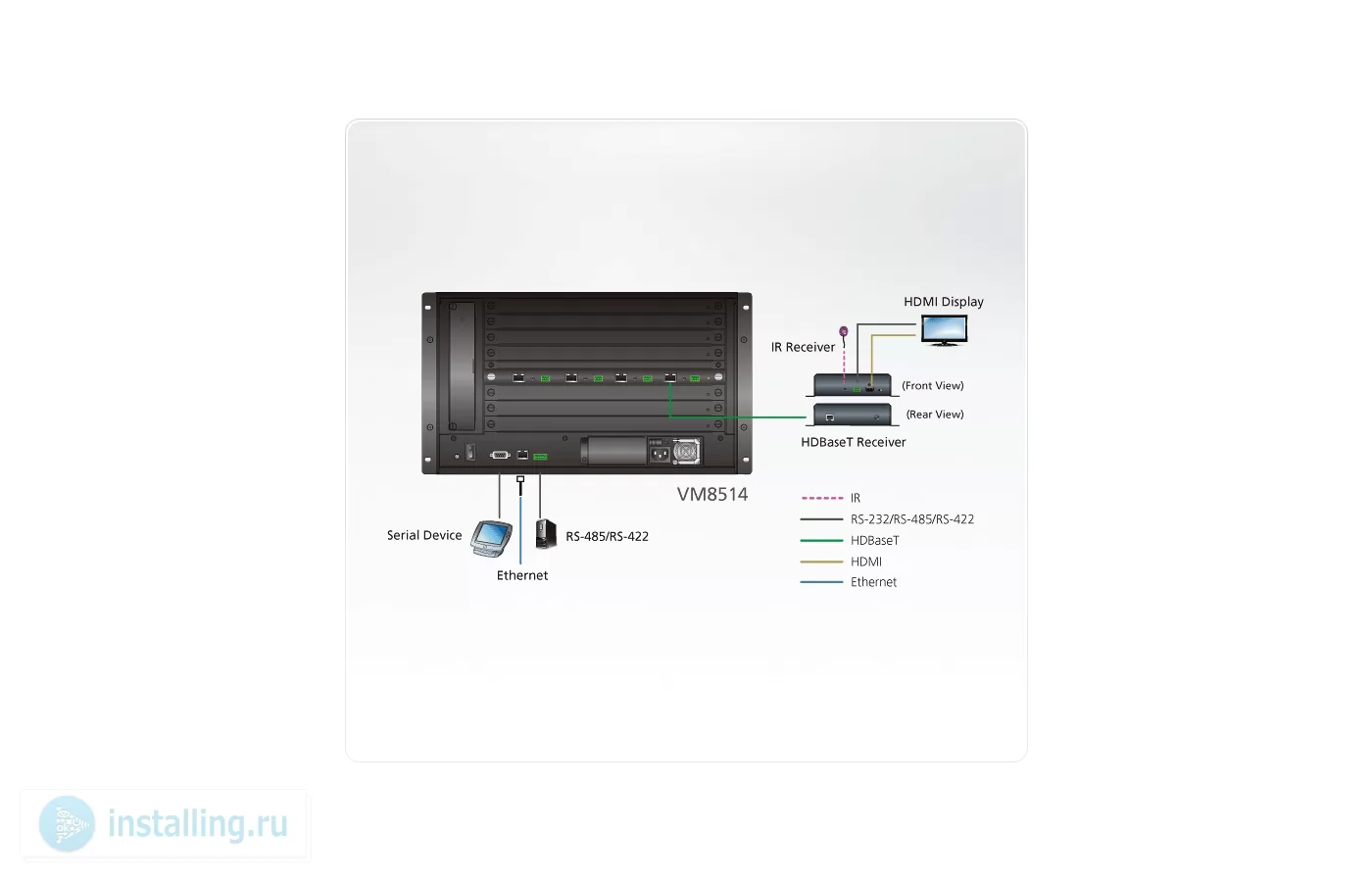

VM8514 является 4-портовой платой вывода A/V сигналов с передачей HDMI по технологии HDBaseT. Используется как плата для вывода видеосигналов HDMI от переключателя VM1600 к устройствам отображения (мониторам, ТВ и т.п.) через приемники (receivers). Плата устанавливается в шасси матричного переключателя VM1600. В шасси может устанавливаться до 4-х плат, что обеспечивает 16 независимых выходов HDMI видеосигналов, коммутируемых с приемниками HDMI сигналов производства ATEN по технологии HDBaseT.VM8514 поддерживает коммутацию сигналов управления RS232 и IR.

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.

Артикул (и возможные варианты его написания): VM8514-AT; VM8514

• Плата интерфейсная с 4 портами выходов сигналов HDMI с интерфейсом RJ45 для установки в шасси матричного переключателя VM1600;
• Благодаря применения технологии HDBaseT устройство отображения может быть подключено на расстоянии до 100 метров по одному кабелю Cat 5e / 6
• Поддерживает двунаправленный порт RS-232;
• Поддерживается передача ИК сигнала;
• Совместима с HDCP 1.4;
• Возможность замены без отключения питания для легкой интеграции плат ввода / вывода с VM1600
• При работе с VE805R обеспечивается:
• • — Бесшовное переключение - близкие к нулевым задержки при переключении, обеспечивающие непрерывность видеопотока, переключения в режиме реального времени и стабильные передачи сигнала;
• — Настраиваемые профили пользовательских макетов при построении видеостен, графический интерфейс пользователя с доступом по сети.

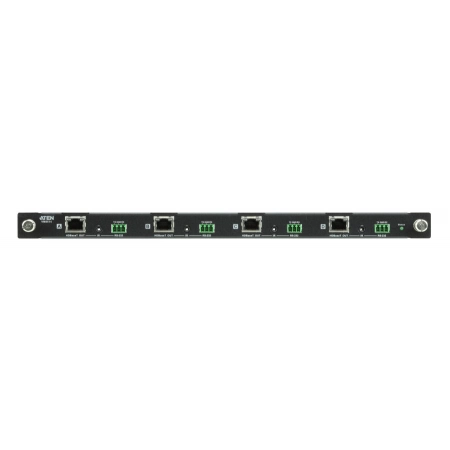

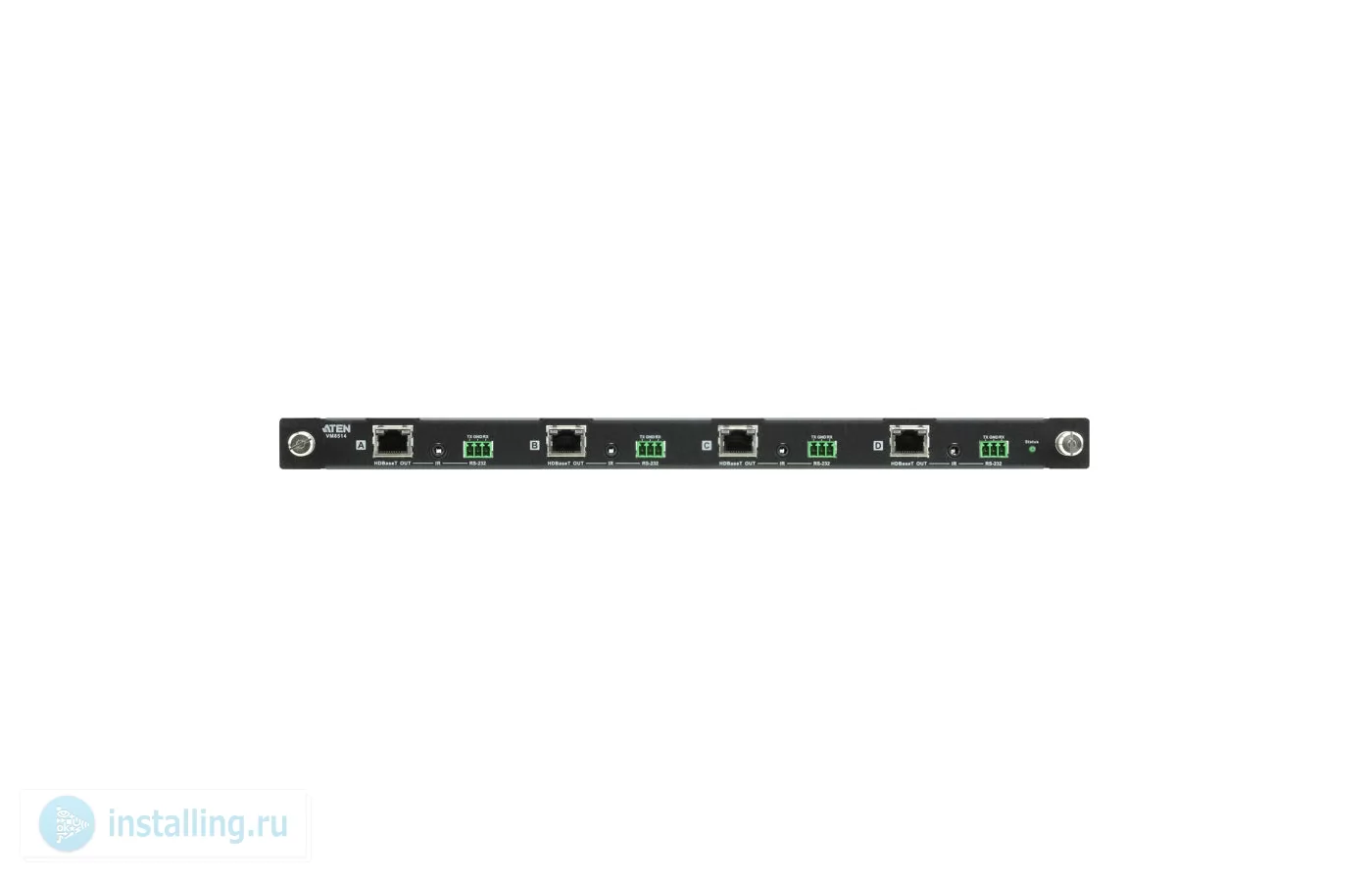

• Видеовыход Интерфейс 4 x RJ-45 гнездо
• Импеданс 100 Ом
• Видео Макс. скорость передачи данных 10,2 гбит/с (3,4 Гбит/с на каждую полосу)
• Макс. частота пикселизации 340 MГц
• Соответствие HDВaseT
• Совместимость с HDCP 1.4
• Consumer Electronics Control (CEC)
• Макс. разрешение До 4K @60Гц
• Макс. расстояние 100 M
• Управление RS-232 4 x трехконтактный винтовой разъем
• IR 4 x Mini Stereo Jack,гнездо (черный).
• Потребляемая мощность 12,2 Вт
• Условия эксплуатации и хранения Рабочая температура 0 ~ +40
• Температура хранения -20 ~ +60
• Влажность 0 - 80%, без конденсата
• Материал корпуса Металл
• Вес 0.62 кг
• Размеры (Д х Ш х В) 35,20 x 23,70 x 2,25 см

• 1 x VM8514 4-портовая плата вsхода HDMI с интерфейсом RJ45
