Оборудование актового зала лицея комплексом проекционного оборудования.
Компания-заказчик
Учреждение общего среднего образования - Московский химический лицей №1303
Поставленная задача
Установить оборудование не нарушив функциональности зала, обеспечив максимальные возможности по трансформации.
Установка проекционного оборудования, в актовом зале, для демонстрации видеофильмов, учебных и познавательных программ, а так же проведения различных развлекательных программ на большом экране, без затемнения помещения.
Установить видео проектор и экран с электроприводом большого размера на потолок, вывести все коммутационные кабели и кабели управления в единое место управления.
Специфика объекта

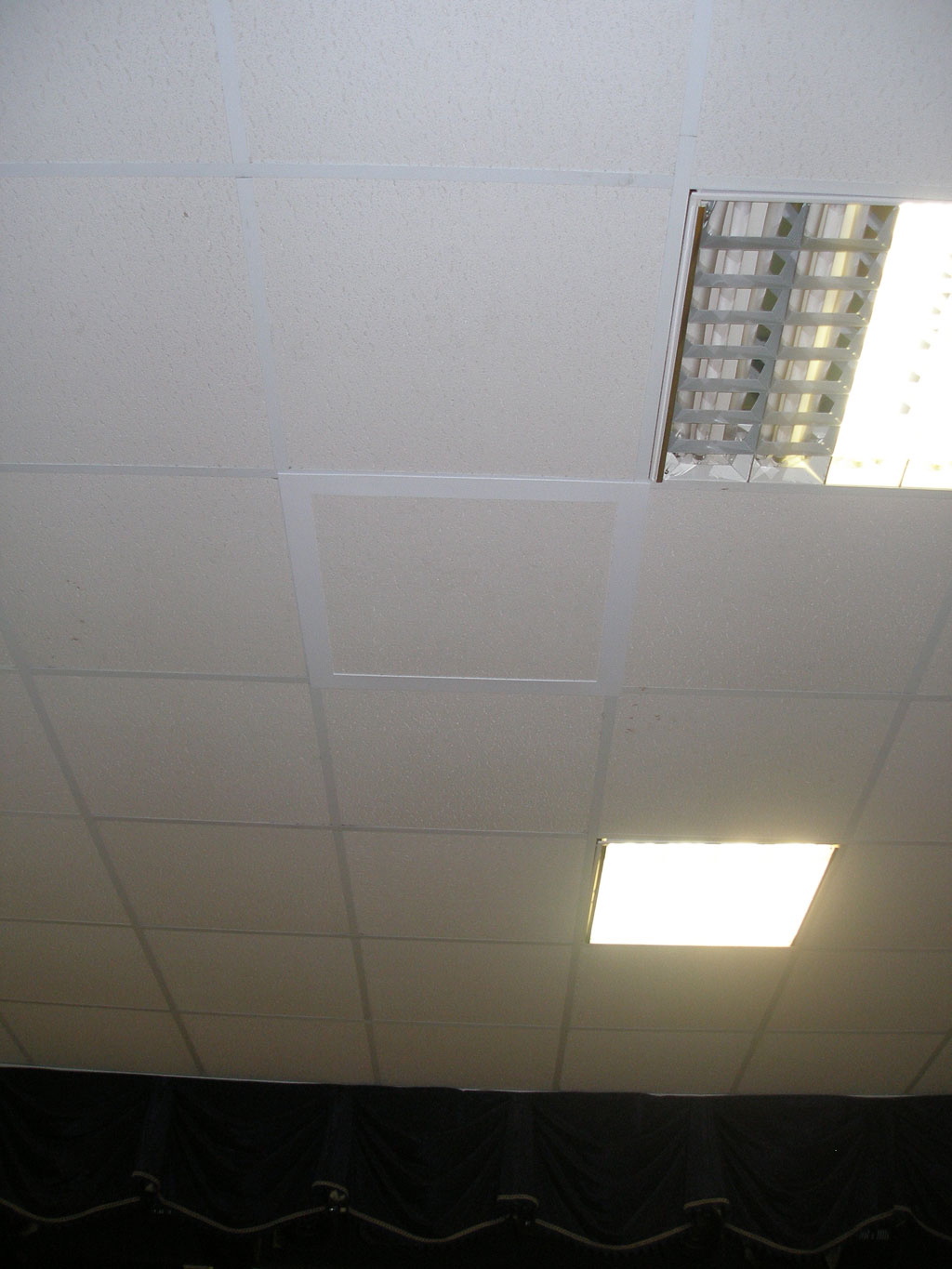

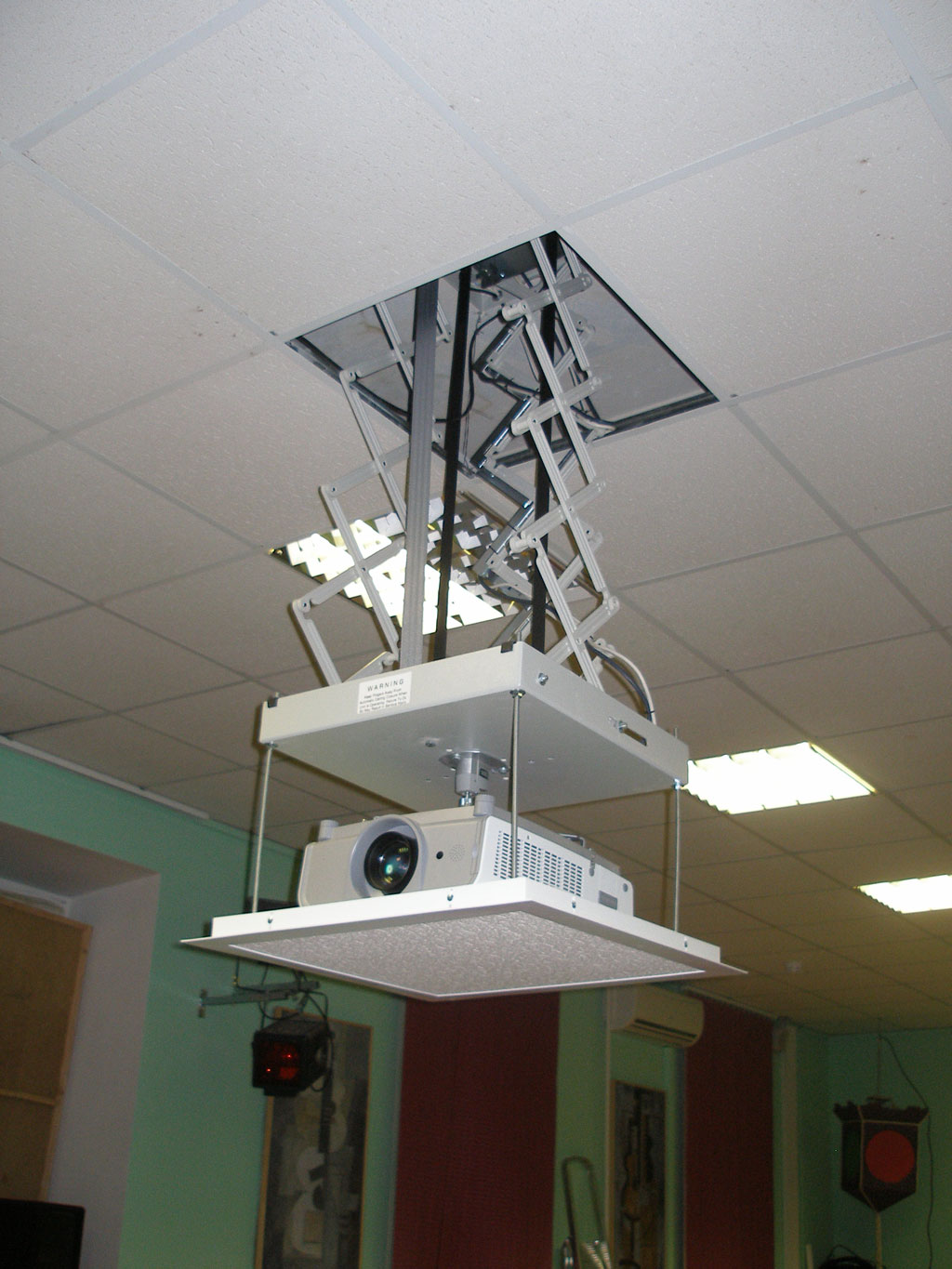

Так как зал широко используется для проведения концертов, театральных постановок и пр. На сцене установлены шторы с довольно высокой средней частью. В связи с этим была необходимость установить проектор ниже нижнего уровня штор, что привело бы, к установке проектора на довольно большой штанге крепления, более 2 метров. Это явно нарушало требованиям заказчика в плане возможностей использования помещения. По этому было принято решение установки проектора на лифтовой системе, которая позволяет без затруднений опустить проектор на требуемую высоту, при его использовании. В то время, когда проектор не используется, он полностью убирается в подвесной потолок, позволяя проводить различные мероприятия, не опасаясь за сохранность оборудования.

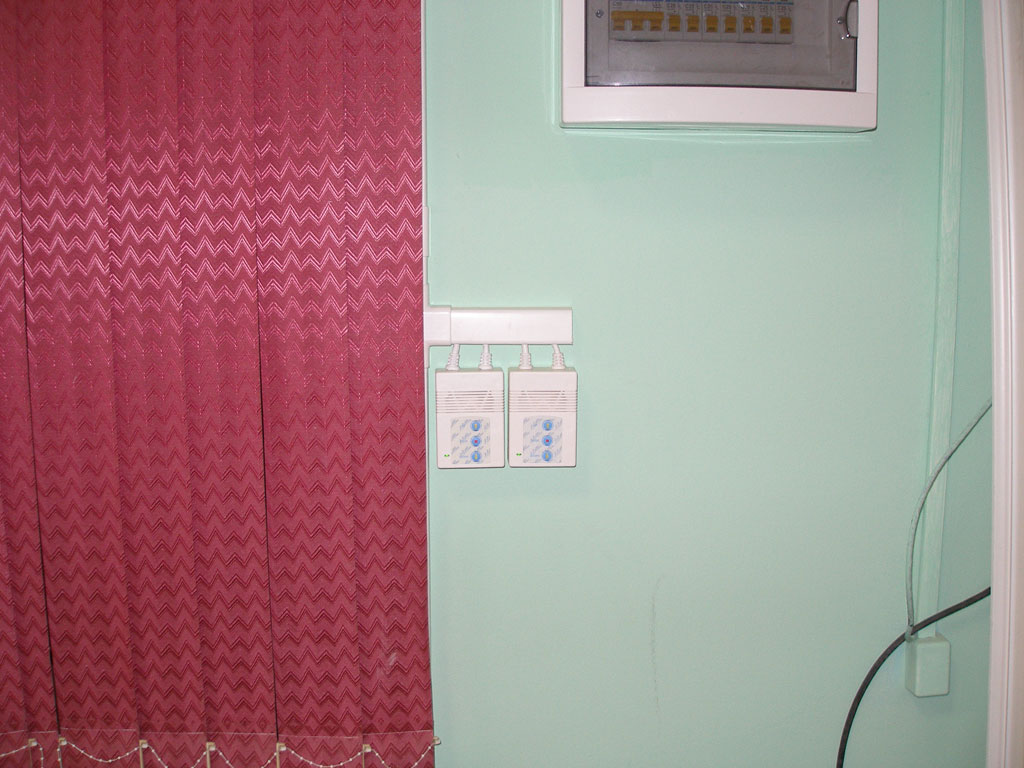

Все управление, коммутационные и видео кабели были выведены в единое место управления. Управления экраном и проектором, установленным на лифтовой системе, производится путем нажатия кнопки на радио пульте ДУ или на блоке, установленном на стену.
Для обеспечения качественной передачи видео сигнала, были проложены видео VGA кабели Tasker (которые поставляются в бухтах по 100 метров. Видео (VGA) кабели были распаяны на месте.)
Примерный перечень работ
- Монтаж лифта для проектора.
- Установка проектора на потолок типа "Армстронг" на лифтовой системе
- Установка экрана на бетонный потолок
- Прокладка аудио-видео кабелей в коробе , за подвесным потолком
- Установка и программирование пульта ДУ экрана
