Настенный, регулятор громкости APART E-VOL20

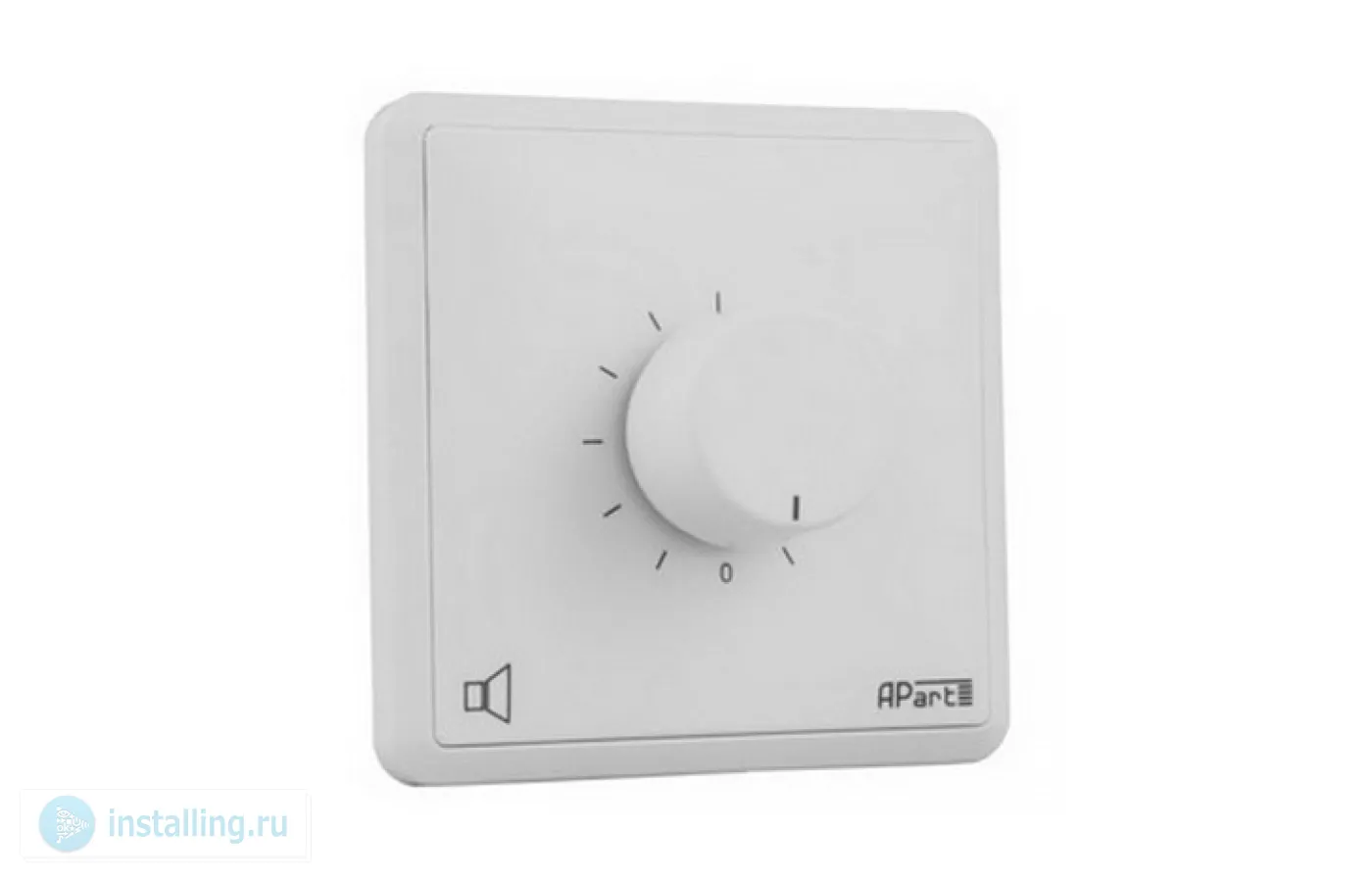

APart E-VOL20 - встраиваемый регулятор громкости белого цвета для 100-вольтовых линий мощностью 20 Вт. Регулятор громкости позволяет ступенчато настроить громкость нескольких 100-вольтовых громкоговорителей общая мощность которых не превышает 20 Вт. Переключатель APart E-VOL20 имеет 11 ступеней уровней громкости + положение "0".

APart E-VOL20 устанавливается в стандартную монтажную коробку европейского типа. Такие монтажные коробки для установки на стену или встраиваемые в стену вы можете приобрести в любом строительном магазине.

APart E-VOL20 имеет реле обхода с управляющим напряжением 24 В. Эта функция позволяет подать аварийный сигнал даже в том случае, если регулятор громкости установлен в положение "0".Основные характеристики APart E-VOL20:

• мощность : 20 Вт
• реле обхода : 24 В
• ступени регулировки : 11 + "0"
• размеры : 80 x 80 x 45 мм

Двухпроводная схема включения APart E-VOL20 (без использования реле обхода):

Все громкоговорители подключаются параллельно. Общая мощность всех громкоговорителей подключенных к APart E-VOL20 не должна превышать 20 Вт!Четырехпроводная схема включения APart E-VOL20 (с использованием реле обхода):

Все громкоговорители подключаются параллельно. Общая мощность всех громкоговорителей подключенных к APart E-VOL20 не должна превышать 20 Вт!

Усилители, имеющие функцию подачи сигналов управления реле обхода регулятора громкости APart E-VOL20:

• APart MA125(клеммы 18 на задней панели) - возможно подключение до 50 регуляторов громкости
• APart MA200 (клеммы 20 на задней панели) - возможно подключение до 50 регуляторов громкости
• APart MA200R(клеммы 20 на задней панели) - возможно подключение до 50 регуляторов громкости
• APart MA200CDR(клеммы 20 на задней панели) - возможно подключение до 50 регуляторов громкости
• APart MA246 (клеммы 20 на задней панели) - возможно подключение до 30 регуляторов громкости
• Apart PA240P(клеммы 11a на задней панели) - возможно подключение до 30 регуляторов громкости
• Apart PA2240BP(клеммы 11a на задней панели) - возможно подключение до 30 регуляторов громкости

Органы управления APart E-VOL20:

На внутренней стороне APart E-VOL20 раположены две перемычки: J1 и J2. Перемычки предназначены для управления режимами работы регулятора громкости при поступлении сигналов приоритета на реле обхода.

По умолчанию, перемычки установлены в положение 2-3 и 5-6. Такое положение перемычек обеспечивает нормальную работу регулятора громкости: при получении сигнала приоритета, аудио сигнал от усилителя поступает на громкоговоритель минуя регулятор громкости.

В некоторых случаях может использоваться обратный режим работы регулятора громкости. Для включения этого режима установите перемычки в положение 1-2 и 4-5. В этом режиме, при получении сигнала приоритета, аудио сигнал от усилителя поступит на громкоговоритель через регулятор громкости.
