Дистанционный зональный настенный регулятор громкости CVGaudio WP-4BL

CVGAUDIO WP-4BL – зональный настенный контроллер управления громкостью и выбором активного входа для усилителей . Контроллер работает с одним выходом (одной зоной вещания) усилителя. Совместим как с двухканальными моделями серии, так и с четырехканальными. Как правило, CVGAUDIO WP-4BL устанавливается непосредственно в зоне которой он должен управлять. Для того чтобы управление было переведено на контроллер – необходимо активировать данную функцию для выделенной зоны на усилителе (активация с помощью dip-switch переключателей раздельно для каждой зоны, располагаются на задней панели усилителя). Таким образом, зональное управление возможно или непосредственно регуляторами с лицевой панели усилителя MDA или с удаленного настенного контроллера WP-4BL, но не одновременно.
Контроллер имеет следующие элементы управления – регулятор громкости и шестипозиционный селектор для выбора активного входа. Выбранный вход будет направлен в зону, к которой подключен контроллер. С помощью контроллера можно активировать любой вход усилителя в том числе сигнал с встроенного плеера (обозначены yна корпусе усилителя как A/B/C/D/E + плеер), кроме первого входа (INPUT1). Первый вход управляется только непосредственно с лицевой панели усилителя MDA. Для коммутации WP-4BL с усилителем применяется экранированный кабель типа “витая пара” CAT5TE / CAT6 с коннекторами RJ45. Используется стандартная прямая распиновка. На четырехканальный усилитель можно подключить до четырех контроллеров WP-4BL, на двухканальный до двух. Каждый контроллер имеет вход и выход. Подключение производится цепочкой – от усилителя к первому контроллеру, от первого ко второму и так далее. Выбор зоны которой будет управлять WP-4BL осуществляется с помощь dip-switch переключателя на обратной стороне панели. Максимальная длина кабельной трассы для одного контроллера – 200m. Устройству не требуется источник питания – оно поступает непосредственно от усилителя. Для индикации активного состояния WP-4BL на лицевой стороне имеет два синих светодиода.

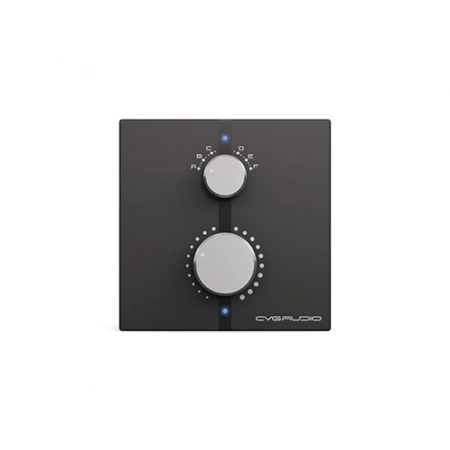

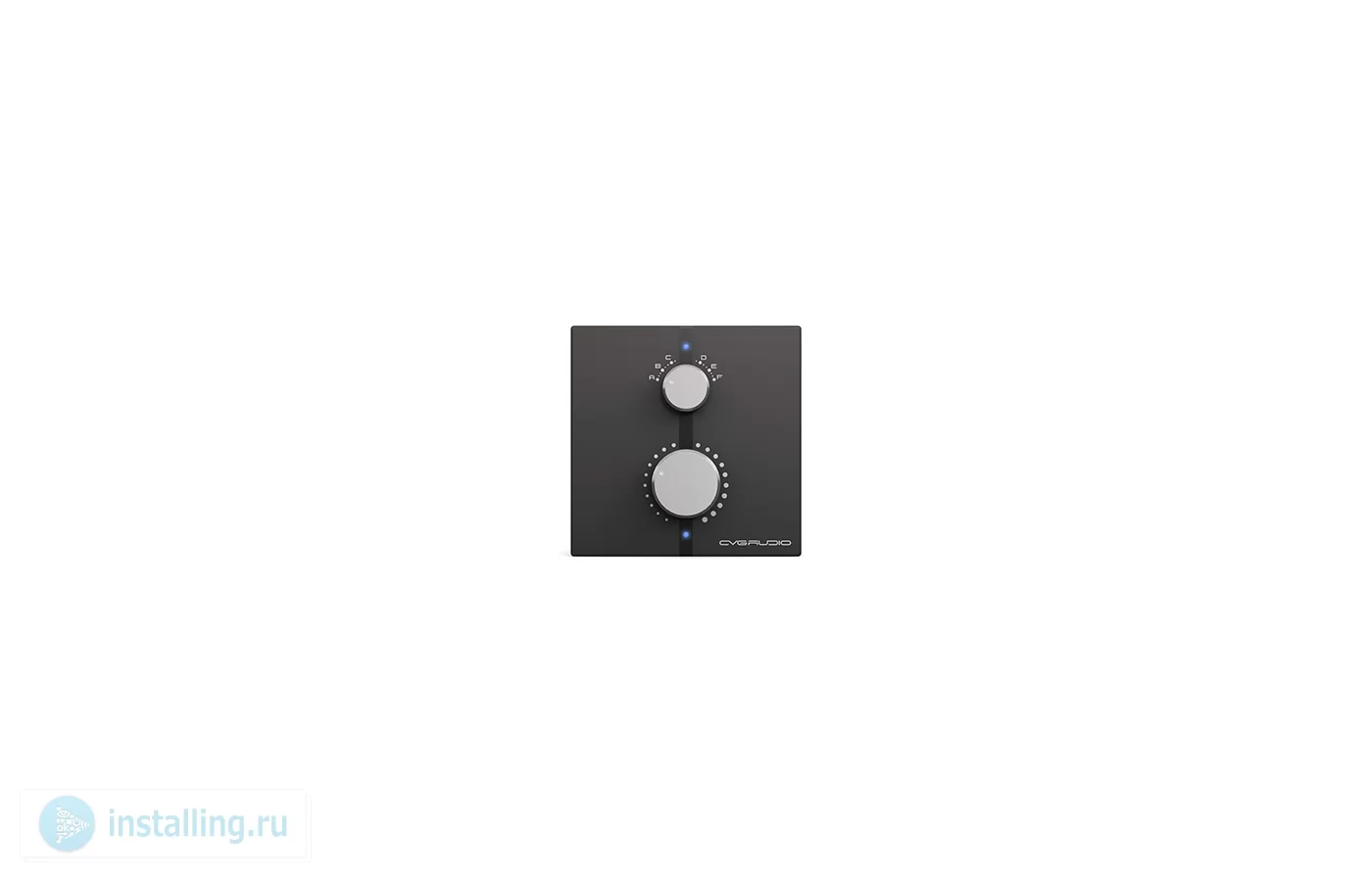

Лицевая панель контроллера CVGAUDIO WP-4BL изготовлена из алюминия, окрашенного в черный цвет. По центру панель имеет стильную вставку из полупрозрачного темного пластика. В целом контроллер выглядит очень эффектно и гармонично впишется в любой современный интерьер. Для установки требуются специализированные монтажные коробки. Возможна как накладная, так и встраиваемая установка.

Общие сведения

• Предназначены для усилителей CVGAUDIO серии MDA
• Управление зональной громкостью и выбором входа для управляемой зоны
• Установка адресации (номер зоны для управления) с помощью dip-switch переключателей
• Максимальное удаление – 200m, экранированный кабель CAT5E/CAT6
• Контроллеры подключаются цепочкой, имеют вход и выход
• Алюминиевая лицевая панель, окрашена в черный цвет

Область применения

• Гостиницы, дома отдыха, пансионаты
• Офисные знания, бизнес центры
• Рестораны и банкетные залы
• Фитнес-клубы и другие спортивные сооружения
• Вокзалы, аэропорты
• Крупные магазины и торговые комплексы
