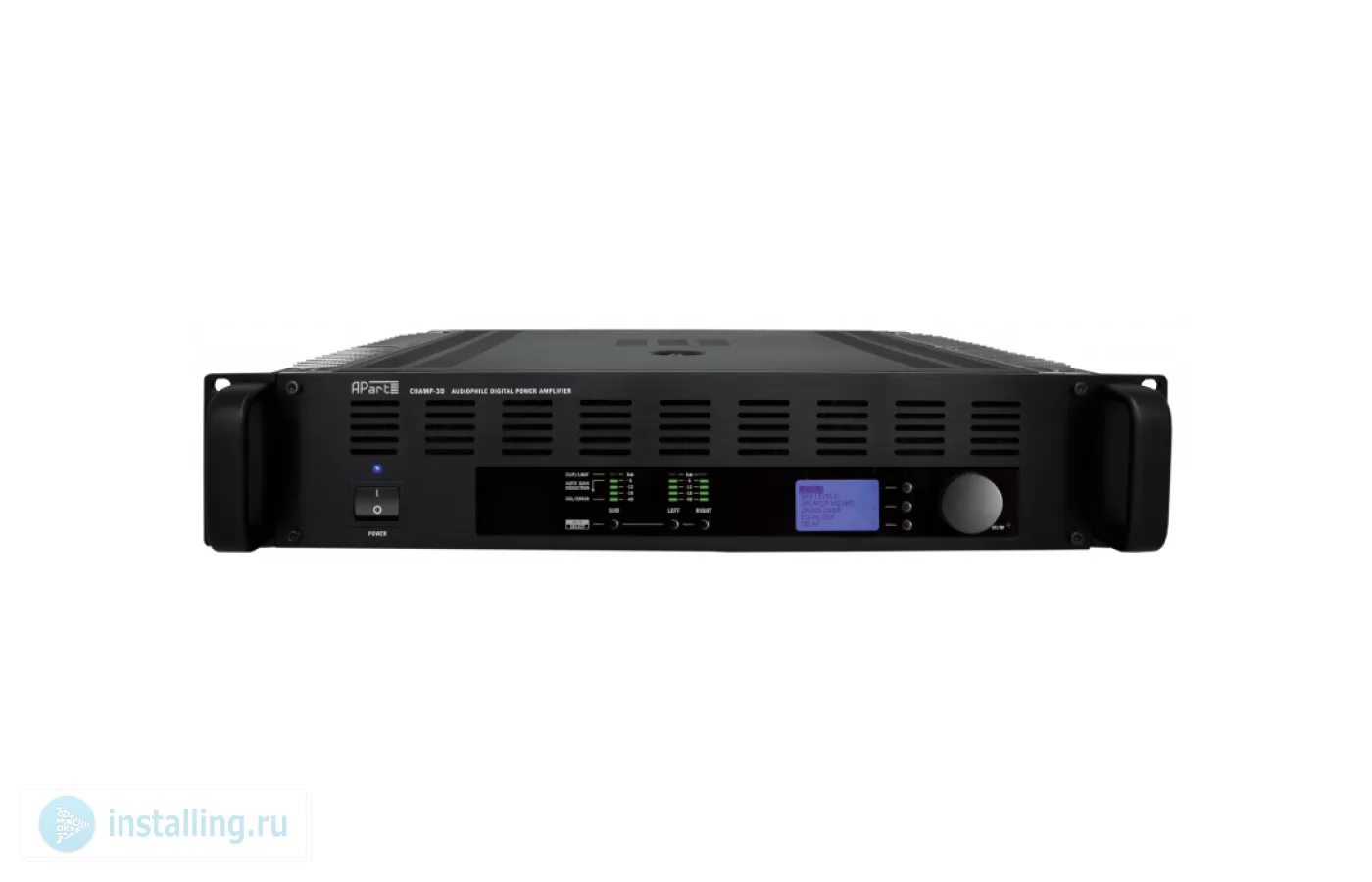

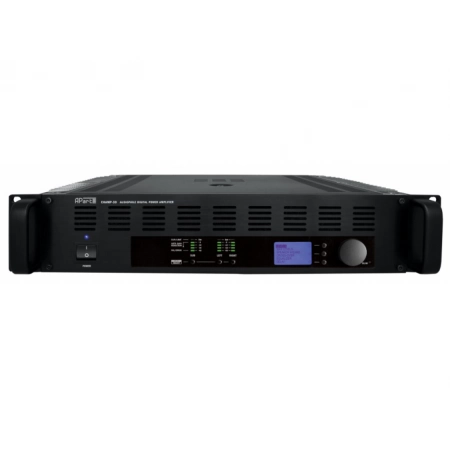

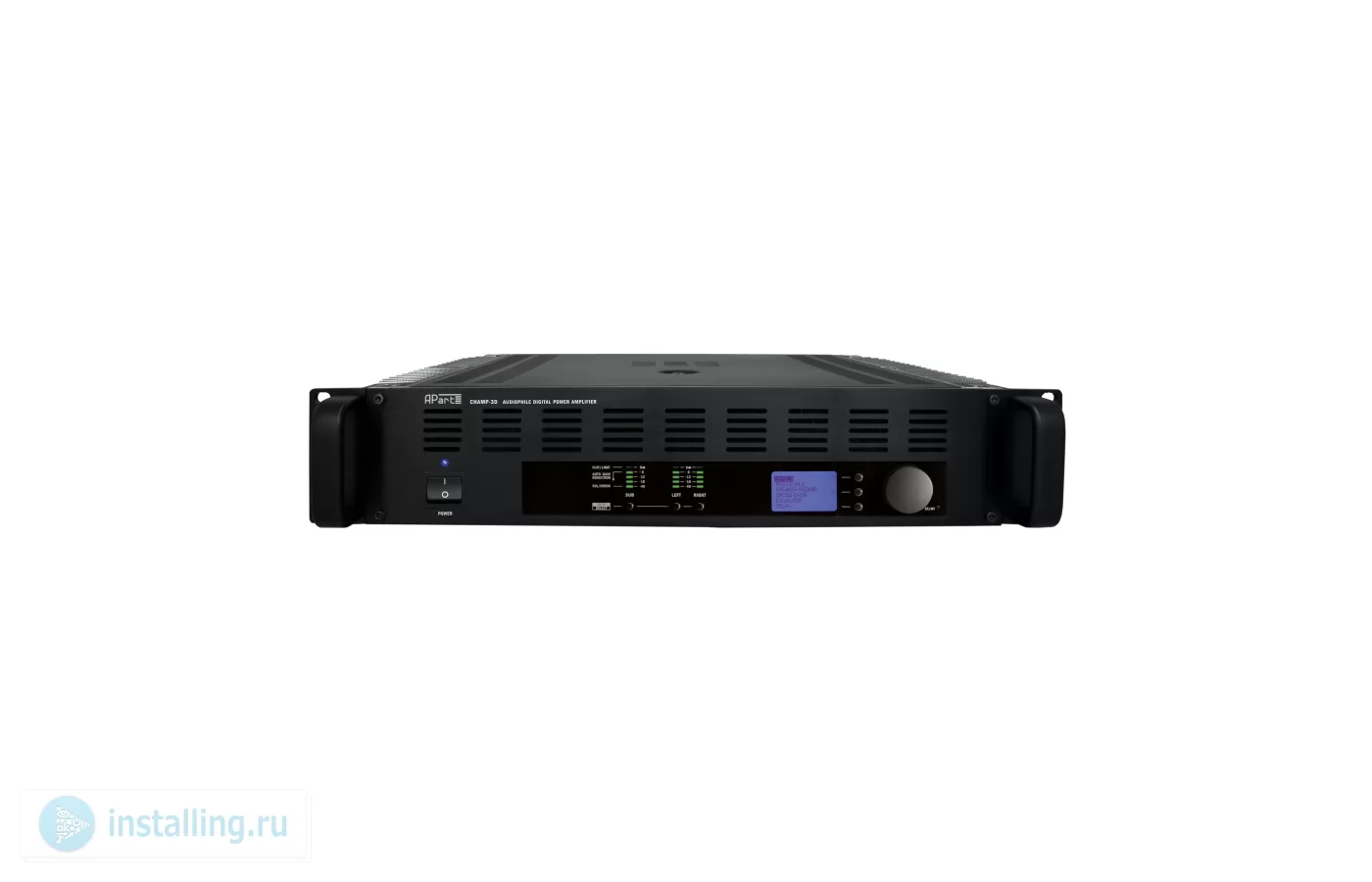

Высококачественный усилитель мощности APART CHAMP-3D

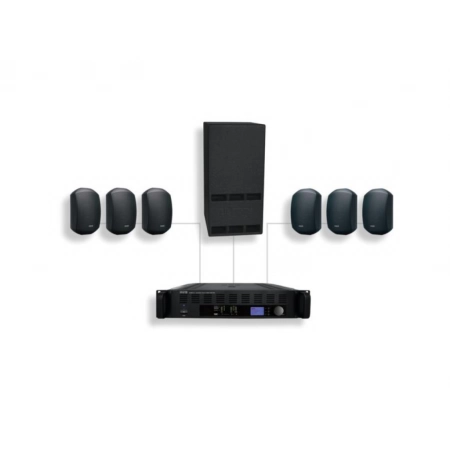

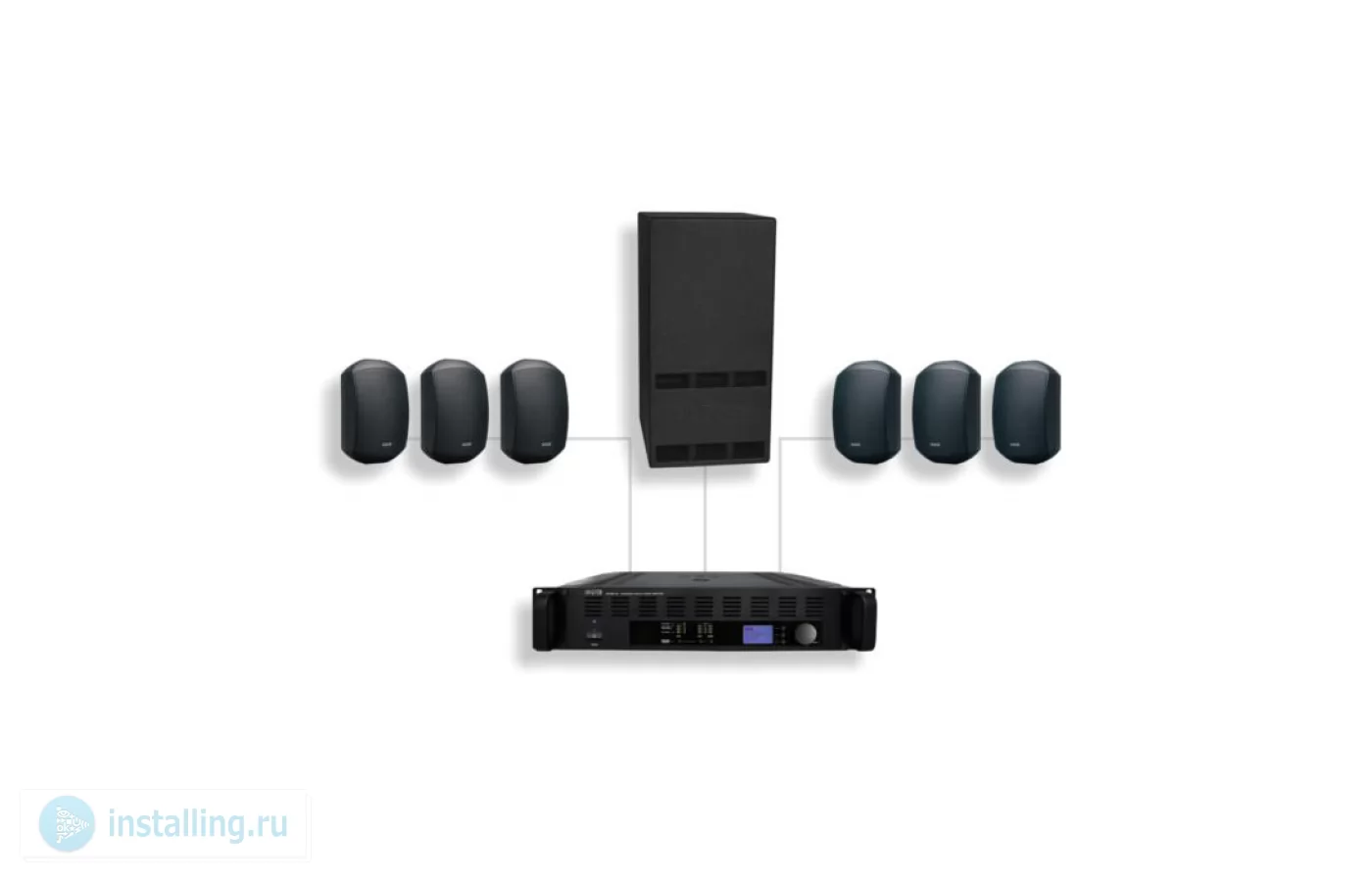

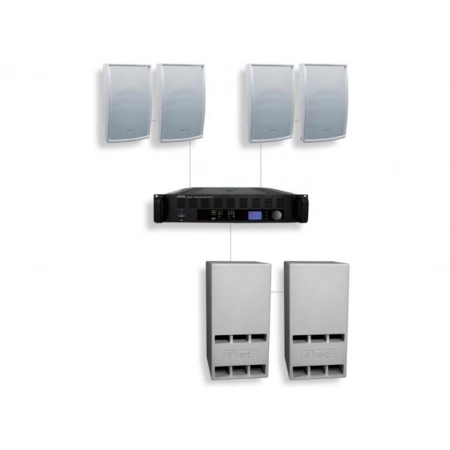

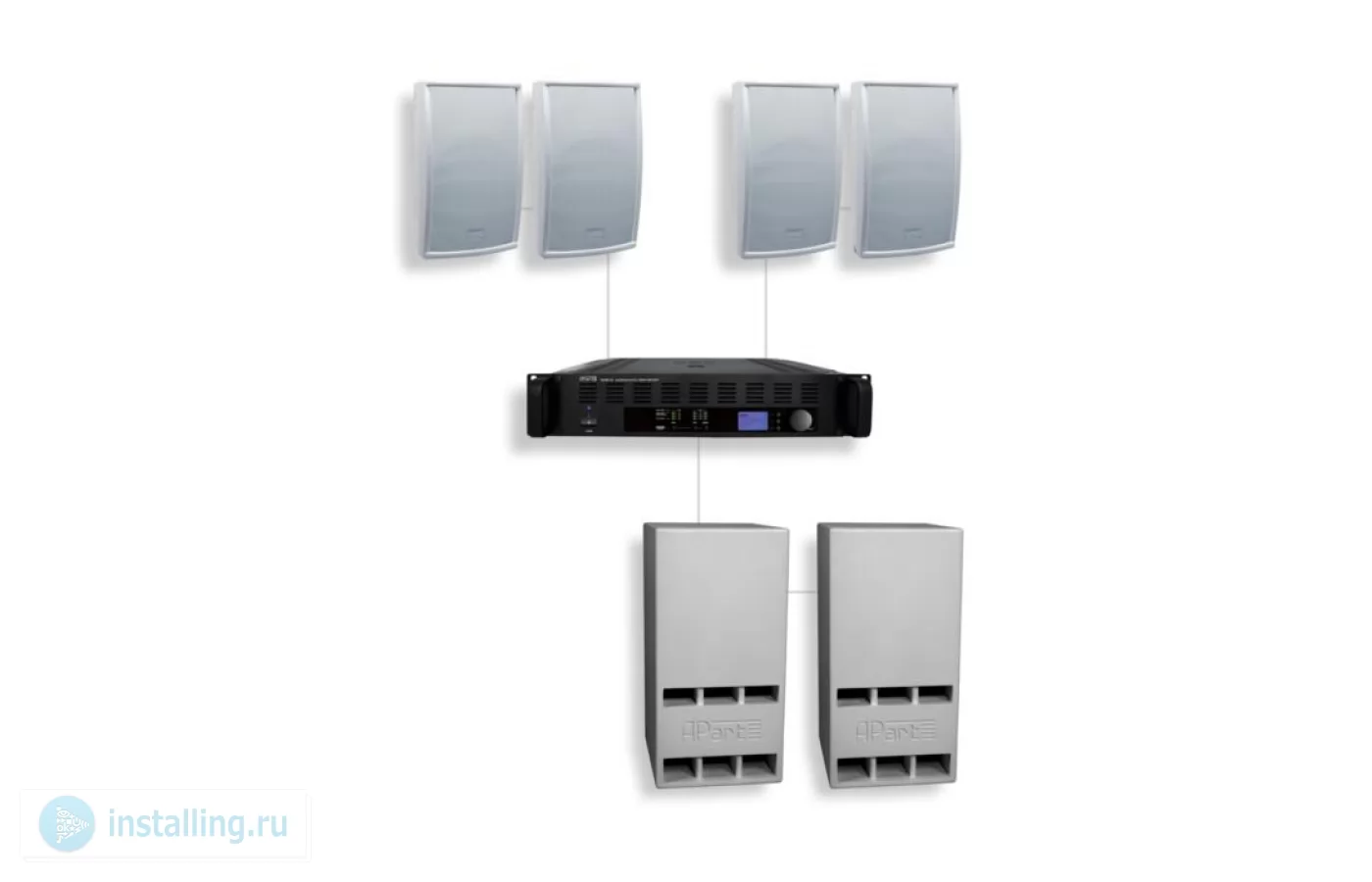

CHAMP-3D – это 3-х канальный, полностью программируемый цифровой усилитель с конвекционным охлаждением.Он предназначен для использования с четырьмя топовыми динамиками MASK8 и двумя сабвуферами SUB2400. Устройство имеет встроенный DSP (цифровой процессор сигналов). Мастер конфигурации позволяет выбрать другие топ-модели динамиков APart и сабвуферов, которые будут работать с усилителем CHAMP-3D. Все, что требуется сделать инсталлятору, это выбрать колонки, и настройки будут выставлены автоматически (например, регулятор частоты среза кроссовера). Предусмотрена возможность подключения будущих моделей динамиков. Для этого потребуется загрузить обновление программного обеспечения с веб-сайта APart и «перепрошить» усилитель, используя порт RS-232. Преимущества для инсталлятора очевидны: минимум времени на подготовку и установку, максимальная производительность.

У CHAMP-3D есть 3 режима: «полная блокировка» (ON/OFF), «только громкость» (позволяет пользователю управлять громкостью до заданной максимальной величины), и «полный доступ» (в этом случае все функции доступны). Способность "полной блокировки" защищает от неумелого обращения с CHAMP-3D. Функция также позволяет предотвратить нарушения предельно допустимого уровня шума диджеями, которые, пользуясь собственным набором кабелей, обходят внешний контроллер громкости. CHAMP-3D имеет те же преимущества, что и другие усилители

Отличительная черта APart –это разработка продуктов, которые делают жизнь инсталлятора проще. Новый CHAMP-3D позволяет инсталлятору быстро и эффективно адаптироваться к сложным акустическим условиям. Вместо того чтобы выставлять задержку верхнего спикера в миллисекундах, это делается в метрах – устройство само делает вычисления. Те, кому захочется углубиться в расширенные настройки, могут пользоваться режимом полной доступности: полностью параметрический 4-полосный эквалайзер и управление по RS-232 всеми основными функциями. Кроме того, CHAMP-3D энергоэффективен: отдельный резервный источник питания поддерживает RS-232 порт в режиме ожидания, и требует всего лишь 1,5 Вт.

Работая над CHAMP-3D, команда разработчиков APart выбрала компоненты усилителя Hypex класса D. Голландский производитель Hypex является поставщиком для многих крупных аудио-брендов, предъявляющих строгие требования к усилителям класса D для обеспечения соответствующего качества звука. Среди многих других преимуществ, эти компоненты гарантируютвысокий коэффициент затухания (способность усилителя контролировать нежелательные колебания диффузора конуса громкоговорителя), что обеспечивает превосходное качество звучания. CHAMP-3D идеально подходит для использования в тех средах, где первостепенное значение имеет сочетание доступности, бесшумности, надежности и превосходных музыкальных качеств: кафе, бары, музыкальные бары (до уровня танцпола) и другие места, где динамическое воспроизведение музыки -существенная часть атмосферы (магазины модной одежды и т.д.).

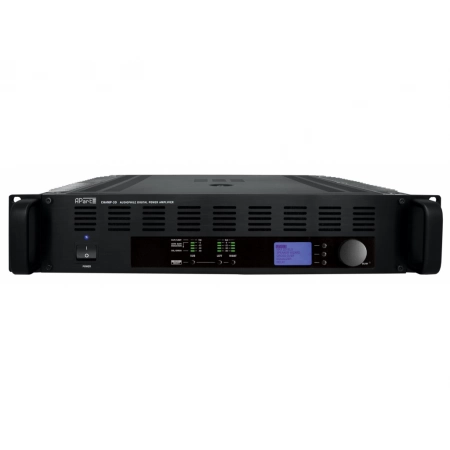

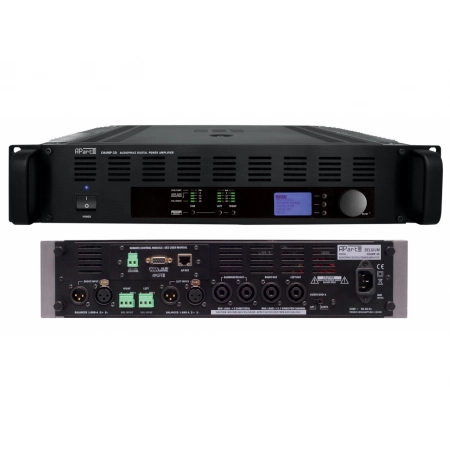

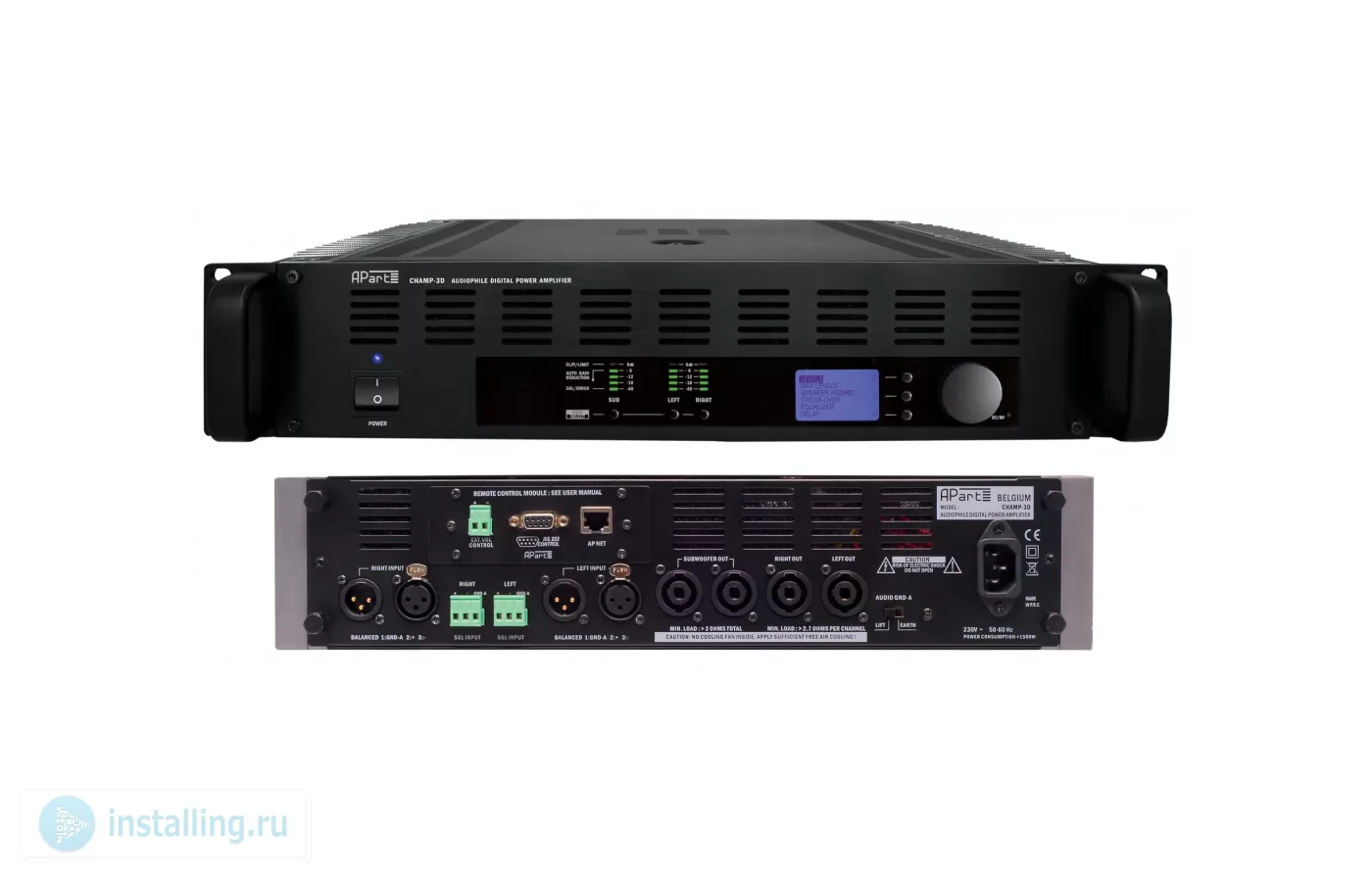

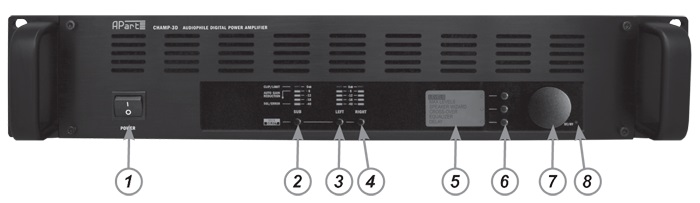

На передней панели APart CHAMP 3D расположены:

• Выключатель питания. В положении "Выкл." полностью отключаются все электрические цепи. В положении "Вкл." усилитель, при помощи команды протокола RS232, может быть переведен в режим ожидания (Standby).
• Кнопка SUB: в нормальном режиме позволяет отключить звук канала сабвуфера; в режиме настройки параметров позволяет выбрать настройку для канала сабвуфера. Также, в режиме настройки, нажав одновременно несколько кнопок (2,3 и 4) можно редактировать настройки одновременно для нескольких каналов.
• Кнопка LEFT: в нормальном режиме позволяет отключить звук левого канала; в режиме настройки параметров позволяет выбрать настройку для левого канала. Также, в режиме настройки, нажав одновременно несколько кнопок (2,3 и 4) можно редактировать настройки одновременно для нескольких каналов.
• Кнопка RIGHT: в нормальном режиме позволяет отключить звук правого канала; в режиме настройки параметров позволяет выбрать настройку для правого канала. Также, в режиме настройки, нажав одновременно несколько кнопок (2,3 и 4) можно редактировать настройки одновременно для нескольких каналов.
• Многострочный дисплей с голубой подсветкой. В нормальном режиме на дисплее отображается уровень громкости. Текст отображаемый в нормальном режиме может редактироваться при помощи команд протокола RS232. В правой части экрана отображаются стрелки или текст указывающие на функцию которую выполняют 3 кнопки расположенные справа от дисплея (6).
• Вспомогательные кнопки, предназначенные для навигации в основном меню управления. Кнопки могут менять свою функцию в зависимости от текущего состояния меню. Назначение кнопок указывается в правой части информационного дисплея напротив каждой кнопки.
• Многофункциональный регулятор. В нормальном состоянии позволяет регулировать громкость усилителя. Во время работы с меню управления, регулятор позволяет редактировать выделенные параметры.
• Индикатор ST/BY : индикатор горит при включенном режиме ожидания (Standby). Режим ожидания возможно включить только при помощи команды переданной по протоколу RS232.

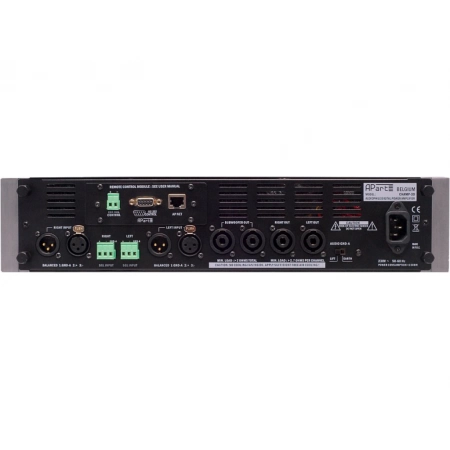

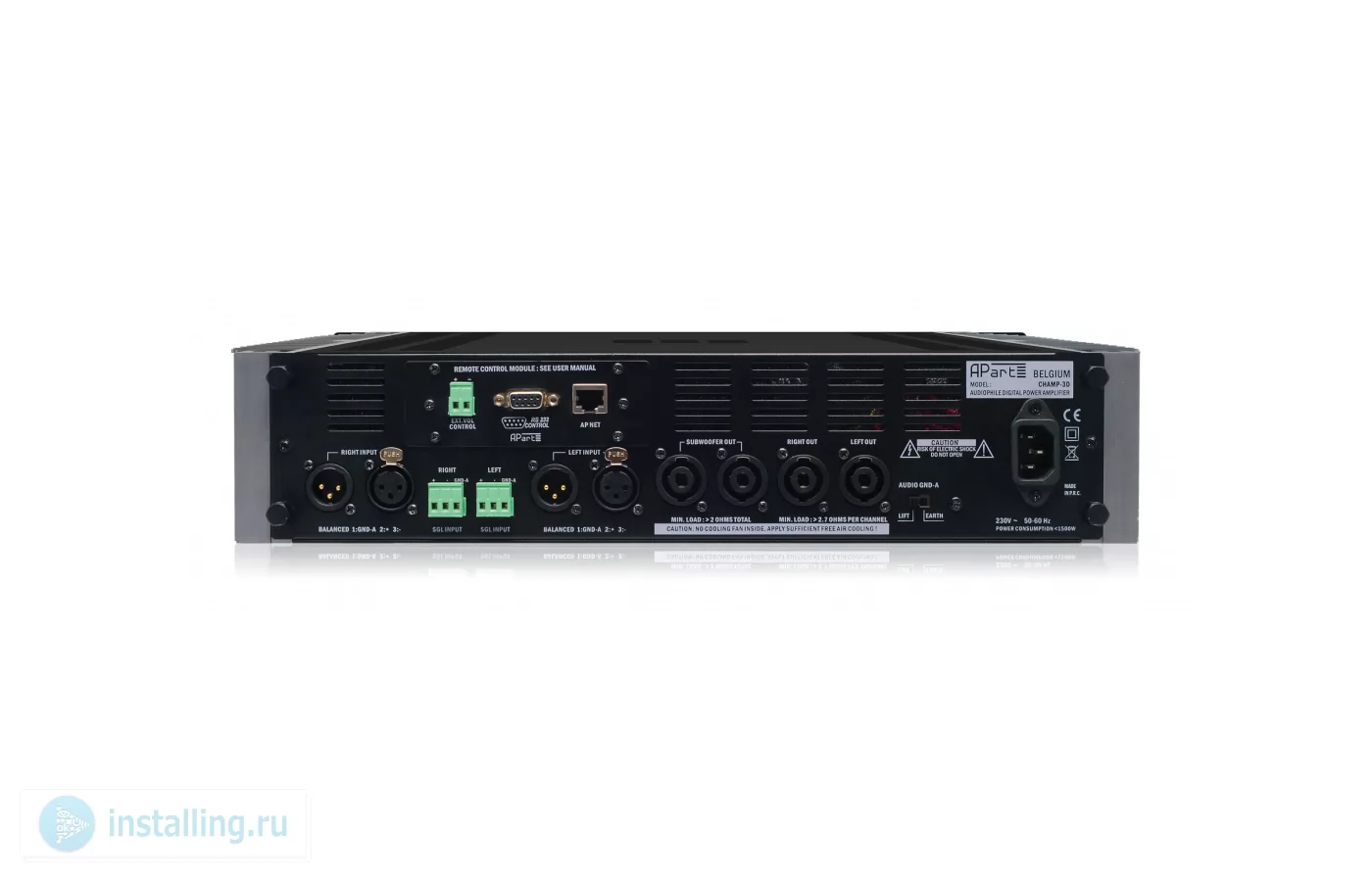

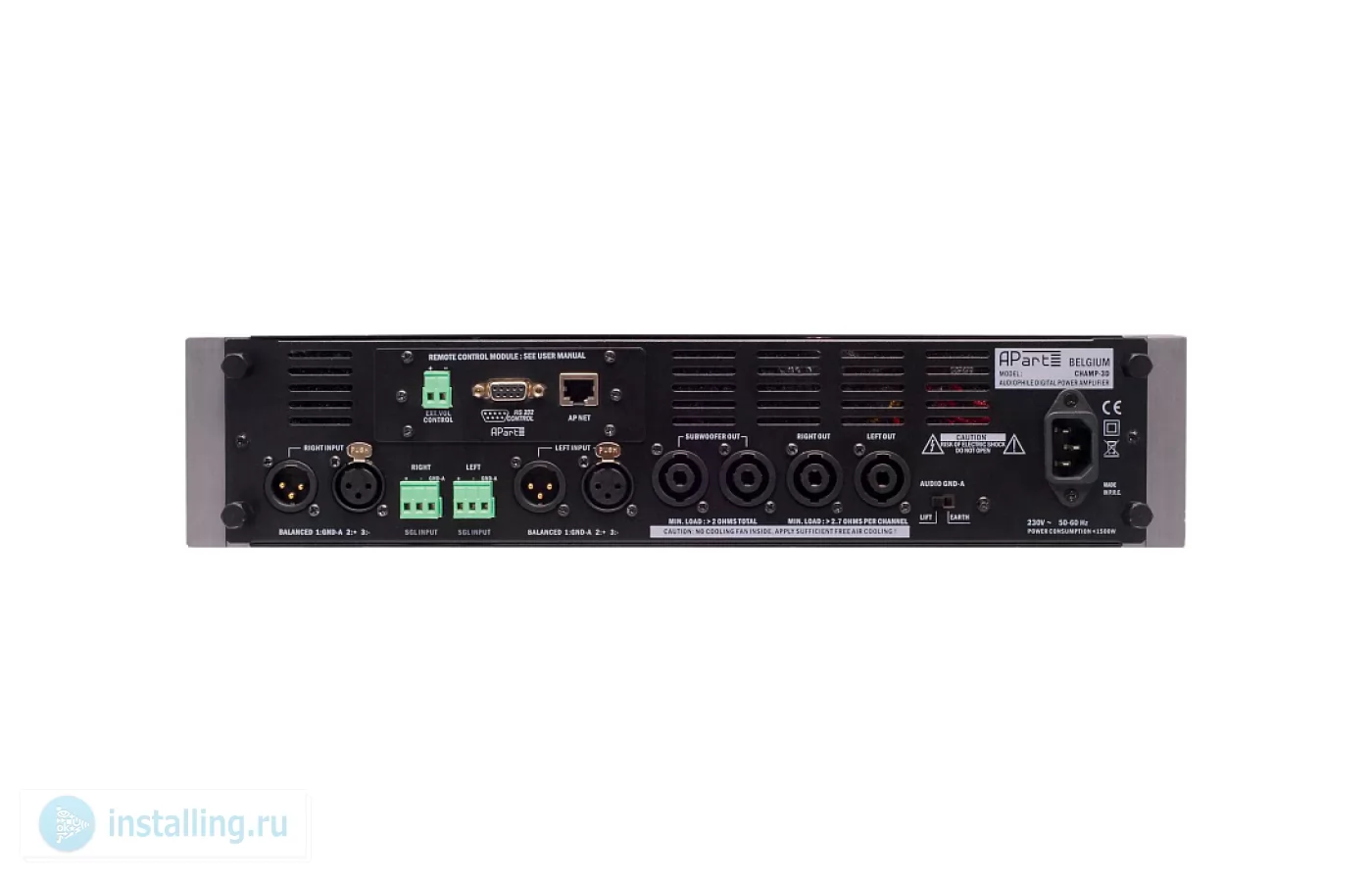

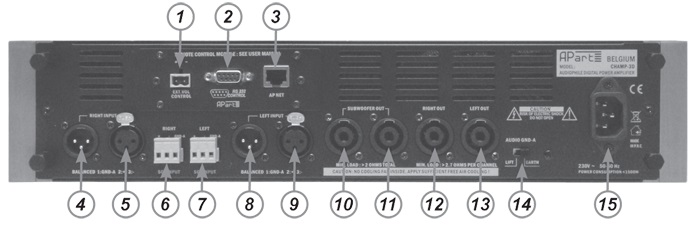

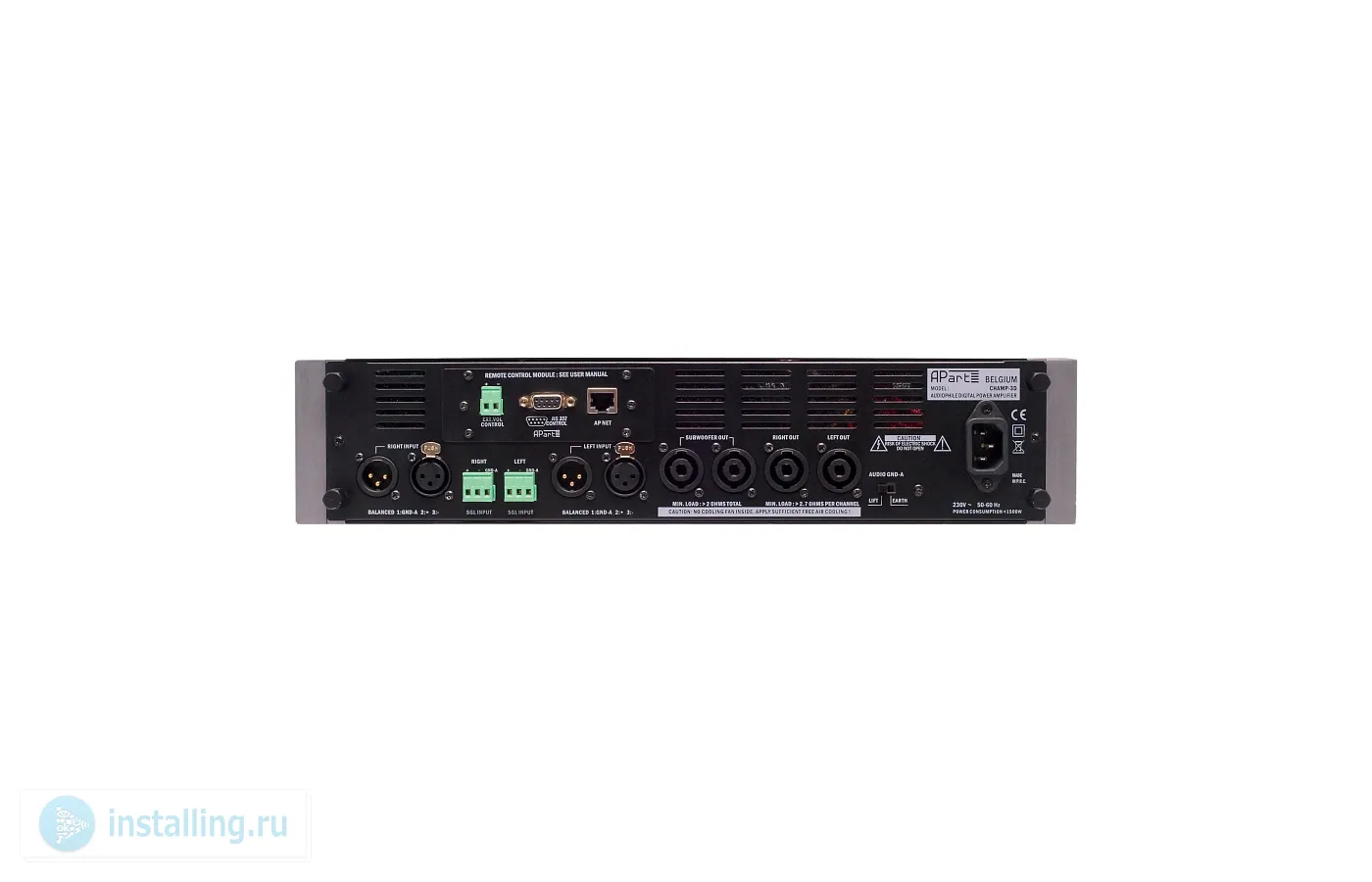

На задней панели APart CHAMP 3D расположены:

• Разъем евроблок для подключения внешнего регулятора громкости. К этому разъему подключается потенциометр сопротивлением 10 кОм с линейной характеристикой. Для подключения используйте экранированный кабель. Для активации внешнего регулятора громкости в меню необходимо выбрать соответствующий пункт. Внешний регулятор громкости позволяет уменьшать и увеличивать громкость усилителя с шагом в 2 дБ. Активация внешнего регулятора громкости автоматически деактивирует регулятор громкости на передней панели и регулировку громкости по протоколу RS232. В том случае, если внешний регулятор громкости активирован в меню, но не подключен, или подключен не правильно, или сопротивление потенциометра не соответствует требуемого значения, 3 светодиода на передней панели SGL/ERROR будут мигать красным светом, а на дисплее будет отображаться сообщение INVALID EXT. VOL. В этом случае звук всех каналов будет отключен до тех пор пока не будет исправлена ошибка подключения внешнего регулятора громкости или не будет отключен внешний регулятор громкости в меню.
• Разъем DB9 служит для подключения линии управления по протоколу RS232, а также для обновления прошивки усилителя.
• Разъем APNET: на данный момент не используется.
• Разъем XLR штекер: балансный вход правого канала.
• Разъем XLR гнездо: балансный вход правого канала.
• Разъем евроблок: балансный вход правого канала. Разъемы 4, 5 и 6 имеют внутреннее соединение и могут использоваться для параллельного соединения нескольких усилителей в цепочку.
• Разъем евроблок: балансный вход левого канала. Разъемы 7, 8 и 9 имеют внутреннее соединение и могут использоваться для параллельного соединения нескольких усилителей в цепочку.
• Разъем XLR штекер: балансный вход левого канала.
• Разъем XLR гнездо: балансный вход левого канала.
• Разъем speakON 4 контакта для подключения сабвуфера. Контакты 1+ и 1-, также как и контакты 2+ и 2- соединены параллельно.
• Разъем speakON 4 контакта для подключения сабвуфера. Контакты 1+ и 1-, также как и контакты 2+ и 2- соединены параллельно. Разъемы 10 и 11 имеют внутреннее параллельное соединение, таким образом, вы можете использовать оба разъема (10 и 11) для подключения нескольких сабвуферов. Например, вы можете подключить 2 сабвуфера с импедансом 4 Ом или выше: один сабвуфер к разъему 10, второй - к разъему 11. При подключении старайтесь использовать все 4 контакта разъема speakOn - это снизит ток протекаемый через контакты и уменьшит вероятность выгорания контактов.
• Разъем speakON 4 контакта для подключения громкоговорителя правого канала. Контакты 1+ и 1-, также как и контакты 2+ и 2- соединены параллельно. При подключении старайтесь использовать все 4 контакта разъема speakOn - это снизит ток протекаемый через контакты и уменьшит вероятность выгорания контактов.
• Разъем speakON 4 контакта для подключения громкоговорителя левого канала. Контакты 1+ и 1-, также как и контакты 2+ и 2- соединены параллельно. При подключении старайтесь использовать все 4 контакта разъема speakOn - это снизит ток протекаемый через контакты и уменьшит вероятность выгорания контактов.
• Переключатель AUDIO GND-A служит для отключения "земли" аудио цепей от "земли" цепи питания. Используйте этот переключатель при возникновении помех и шумов.
• Разъем для подключения шнура питания. Предохранитель находится внутри корпуса усилителя.
