DPA-AMIX – карта расширения на четыре дополнительных аналоговых входа, предназначенная для усилителей DPA2402, DPA1202, DPA602, обеспечивает прием четырех каналов аудио. При использовании этой карты усилители имеют восемь входных каналов. Все входы могут быть смикшированы и направлены в любой канал усиления благодаря встроенному в усилитель DSP-процессору.
Основные особенности- Карта расширения устанавливается в шасси усилителей линейки DPA, оборудованных соответствующим слотом
- Сигналы с карты обрабатываются DSP-процессором усилителя, что позволяет использовать его как 8?4 зональный матричный усилитель-микшер
- 2 балансных микрофонных / линейных входа (входы 5-6)
- 2 небалансных суммированных моновхода (это позволяет подключить к DPA одновременно два источника стереофонического аудиосигнала), которые могут выступать в качестве 1 небалансного стереовхода или дополнительного линейного входа (входы 7-8)
- Отключаемое фантомное питание 24 В
- Настраиваемый лимитер для каждого из микрофонных входов
- Отключаемый ФВЧ (частота среза 120 Гц, крутизна 12 дБ) для микрофонных / линейных входов

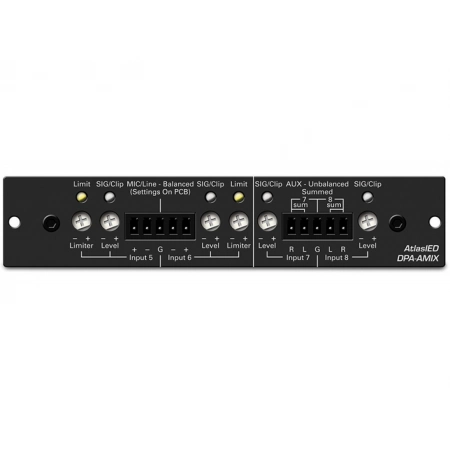

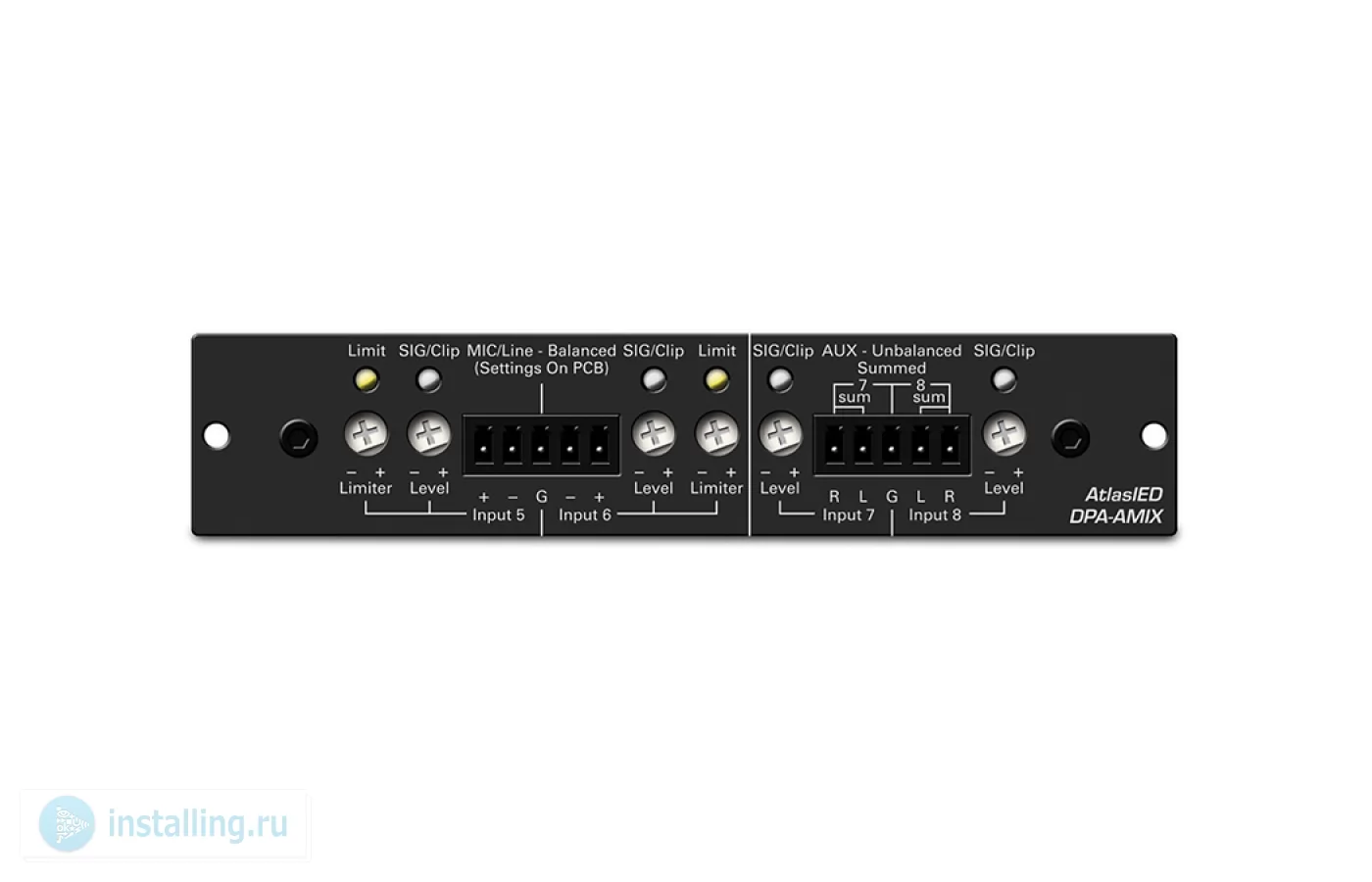

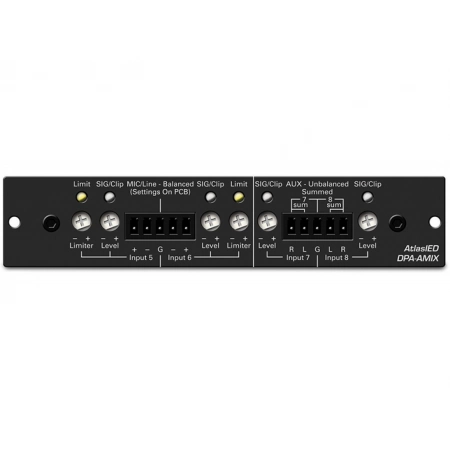

- Раздельная регулировка уровней каждого входного сигнала, реализуется потенциометрами, утопленными во фронтальную панель карты
- Светодиодная индикация наличия входного сигнала, перегрузки, превышения порога ограничения для каждого канала

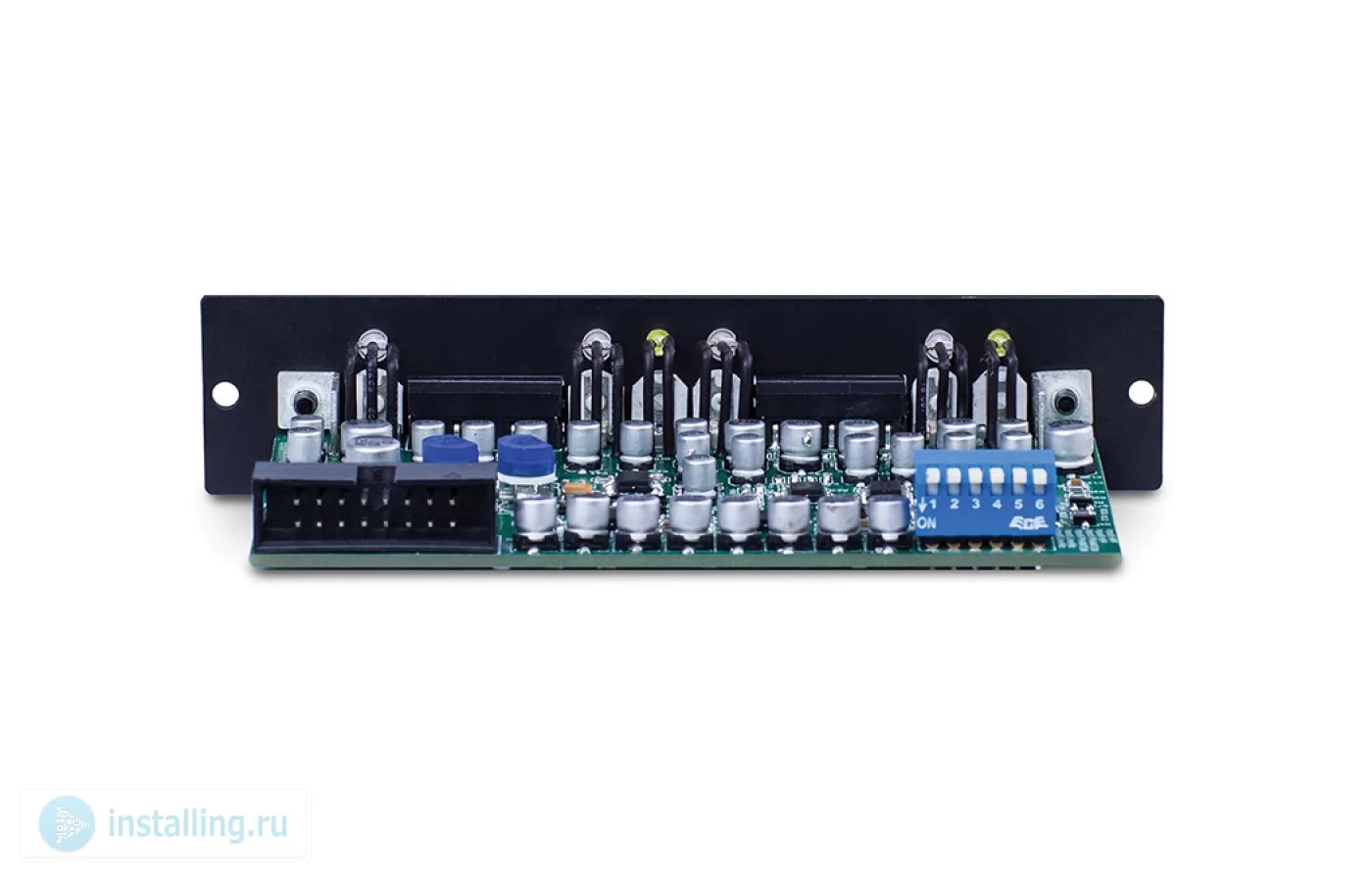

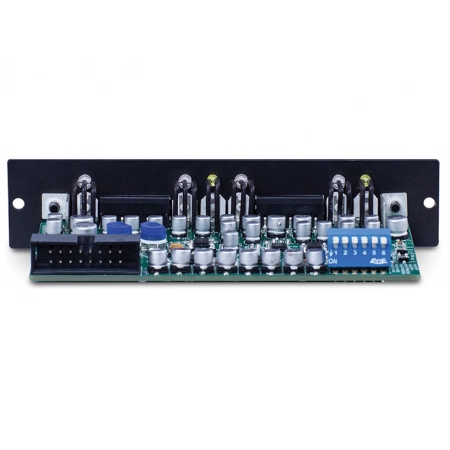

- Настраивается через web-интерфейс усилителя DPA, также на плате имеется DIP-переключатели для настройки карты перед установкой в шасси усилителя
Технические характеристики- Входы 2 – балансный моно (микрофонный/линейный), клеммный блок
- 2 – небалансный суммированный моно, клеммный блок
- Частотный диапазон 20 Гц – 20 кГц (±1 дБ)
- Коэффициент нелинейных искажений 0,06 % (1 кГц)
- Максимальный уровень балансного сигнала 12,5 dBu (3,3 В) – балансный
- Максимальный уровень микрофонного сигнала -23 dBu (52 мВ)
- Фантомное питание ±15 В
- Импеданс 1,2 кОм – балансный
- 10 кОм – небалансный
- Чувствительность балансного входа 0 dBu (775 мВ)
- Чувствительность микрофонного входа -37 dBu (10 мВ)
- Чувствительность небалансного входа -10 dBV (316 мВ)
- Управление web-интерфейс усилителя DPA
- Регулировки уровень сигнала для каждого Mic/Line входа, уровень лимитера (5-6), DIP-переключатели (режим входа микрофонный/линейный, фантомное питание вкл/выкл, ФВЧ вкл/выкл)
- Материал лицевой панели сталь
- Цвет лицевой панели черный
- Габаритные размеры (ШxГxВ) 119 x 63 x 24,6 мм
- Масса 0,07 кг
Сфера применения- Рестораны
- Спорт-бары
- Школы
- Промышленные объекты
- Богослужебные сооружения
