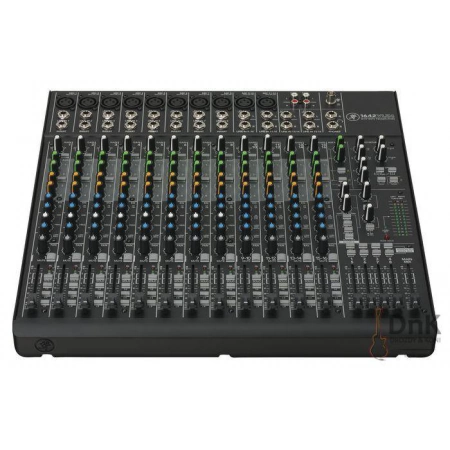

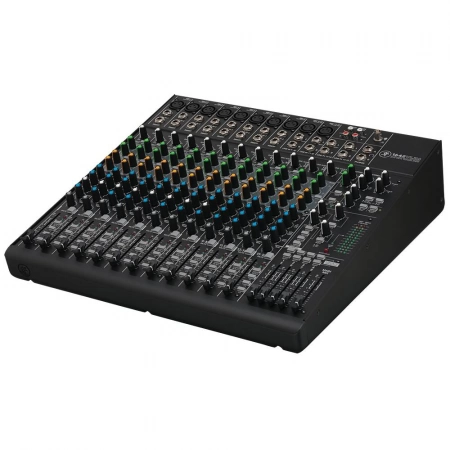

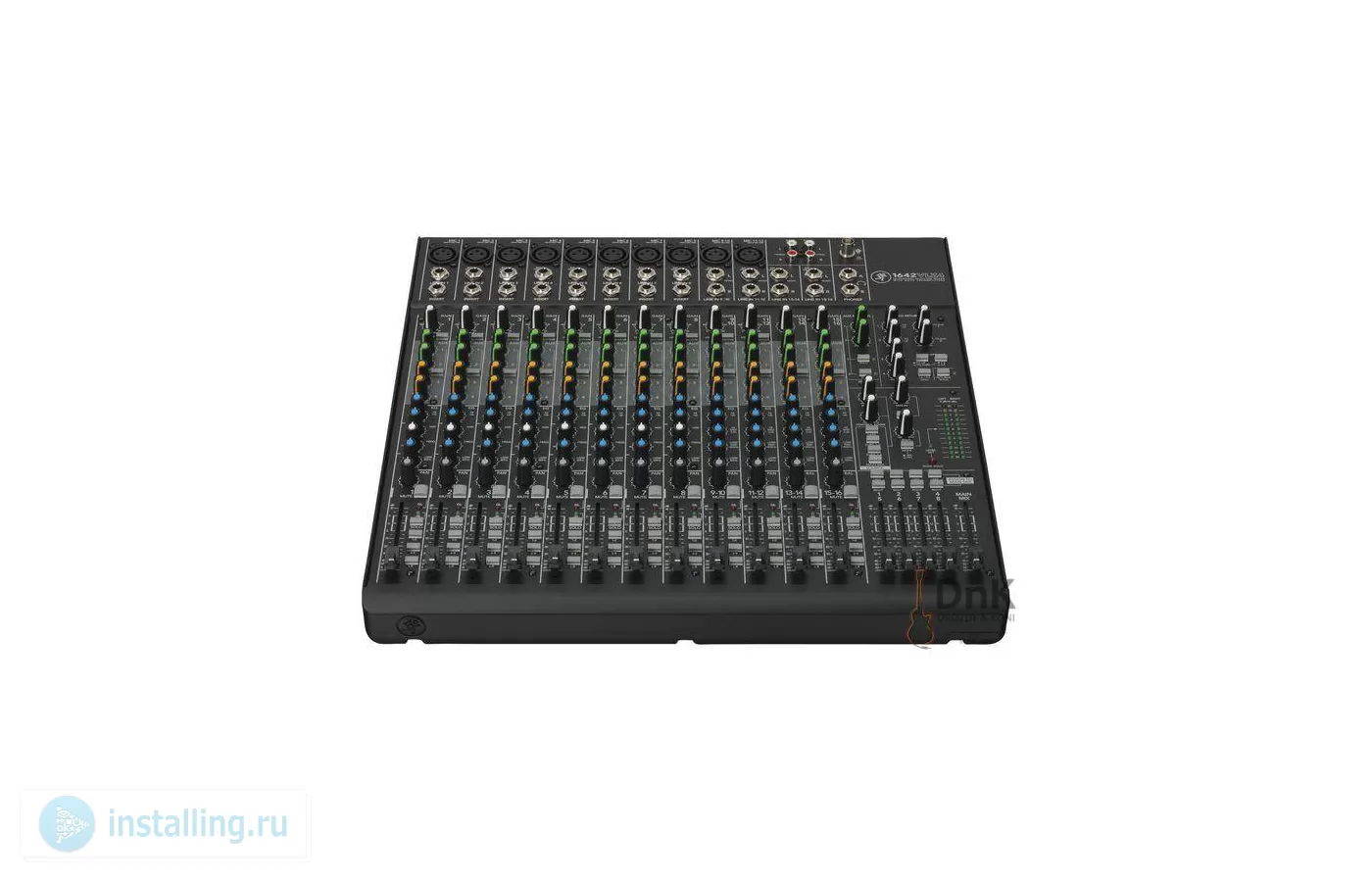

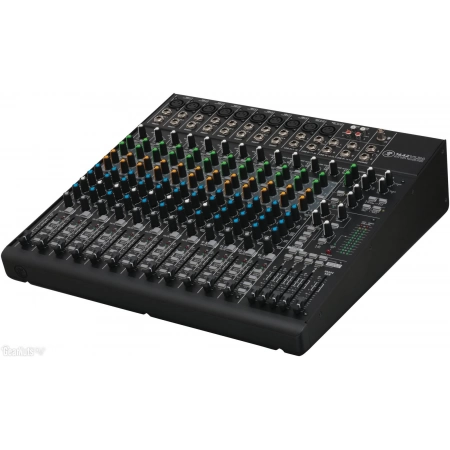

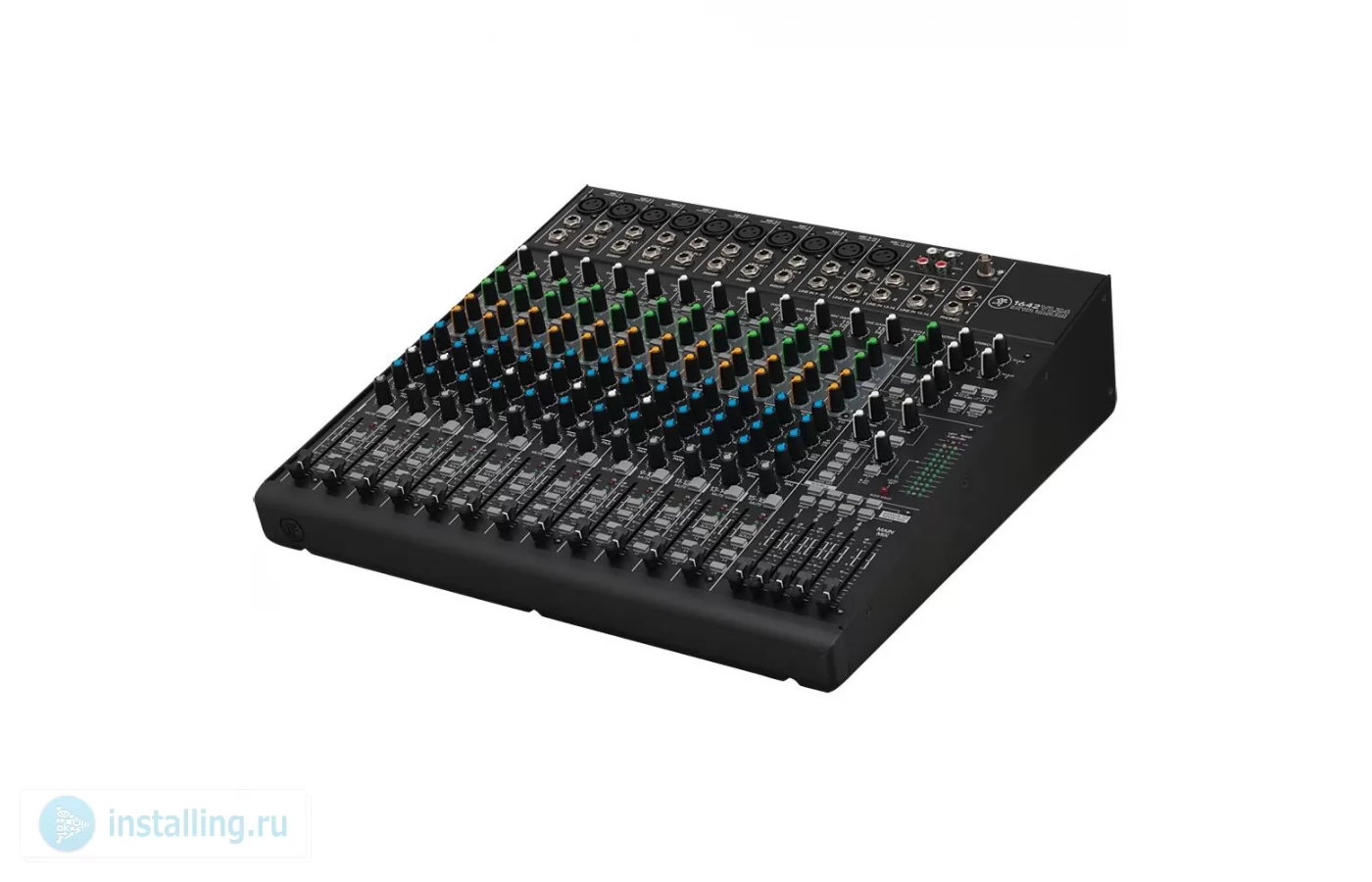

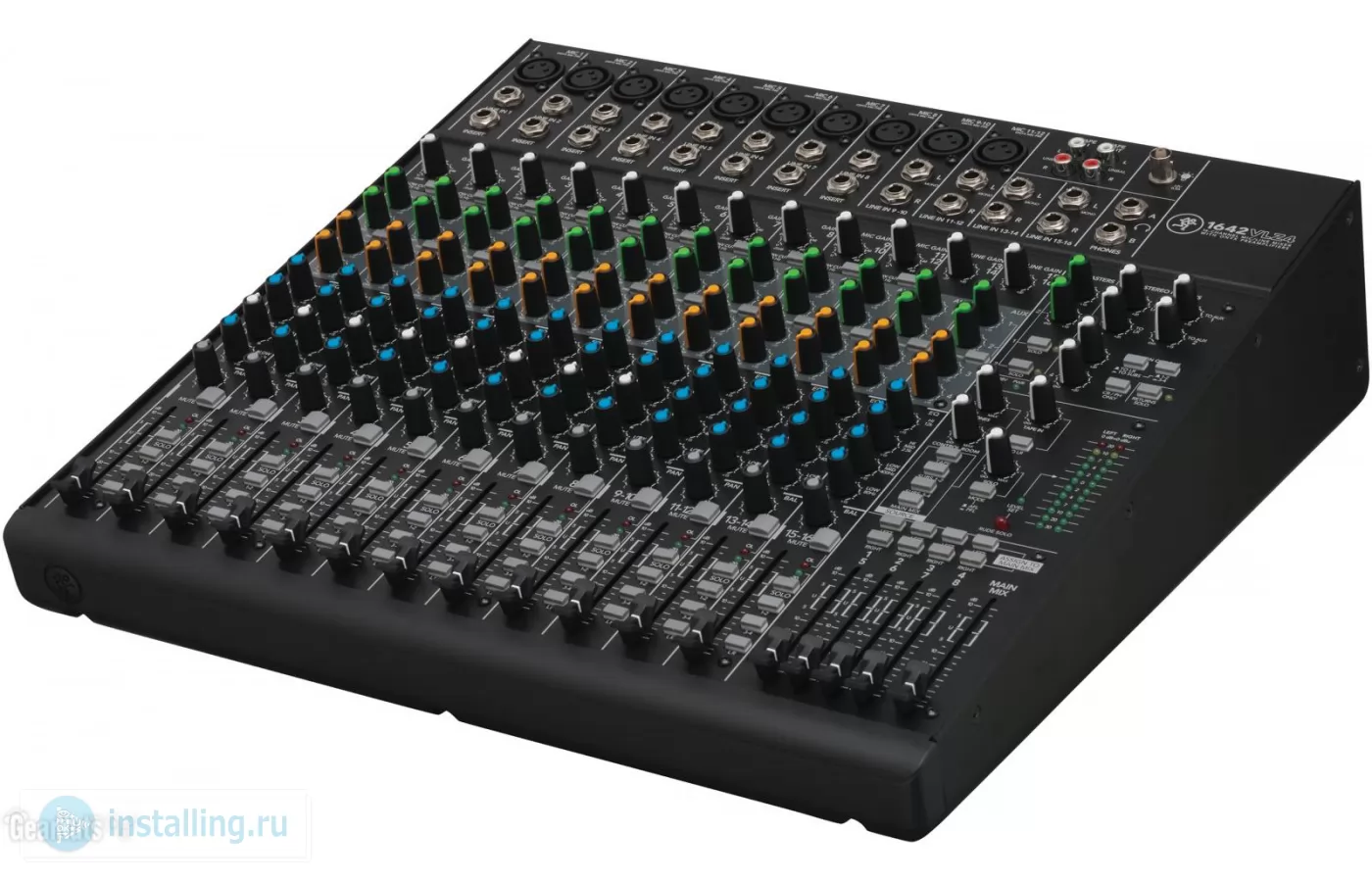

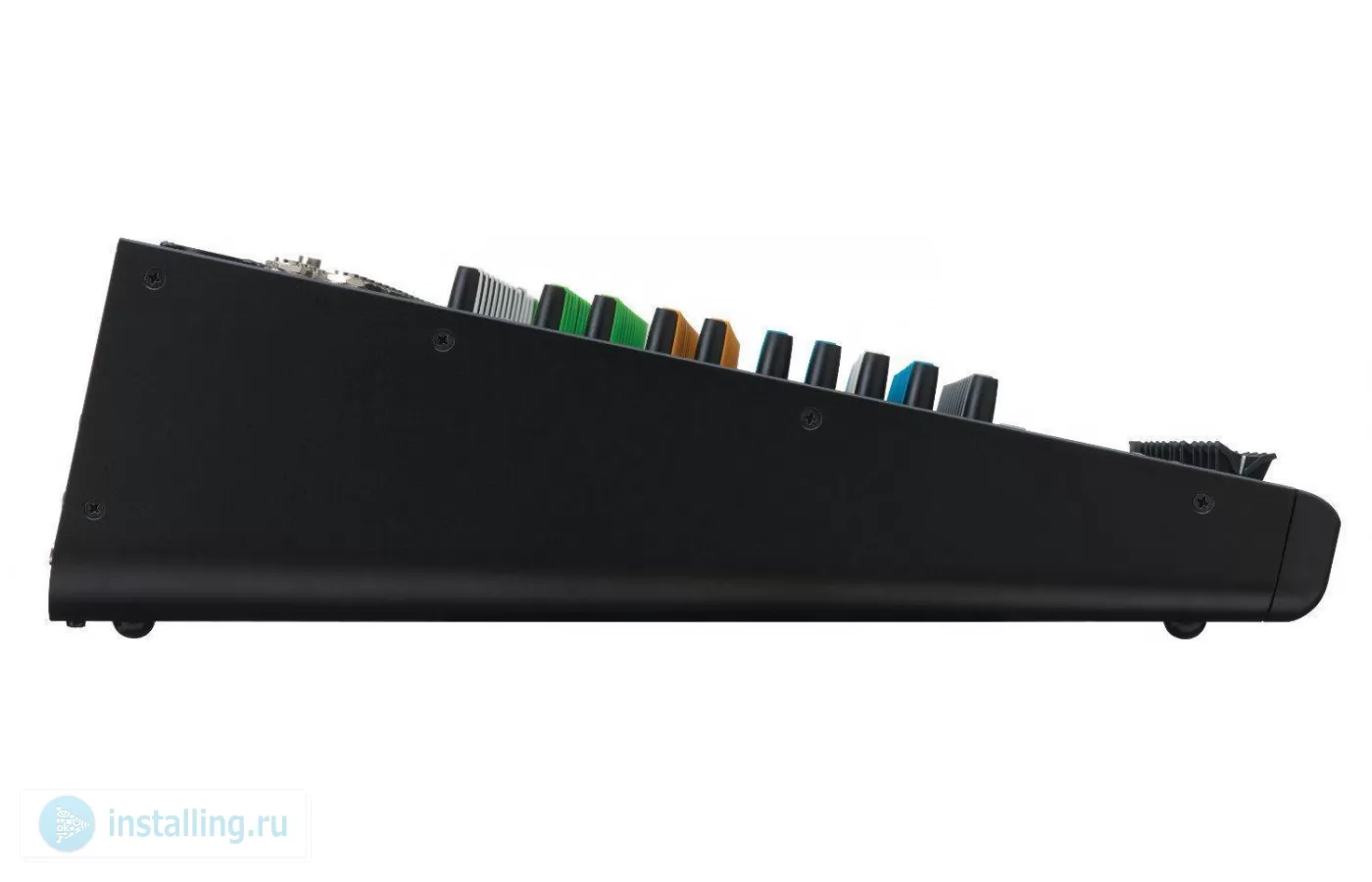

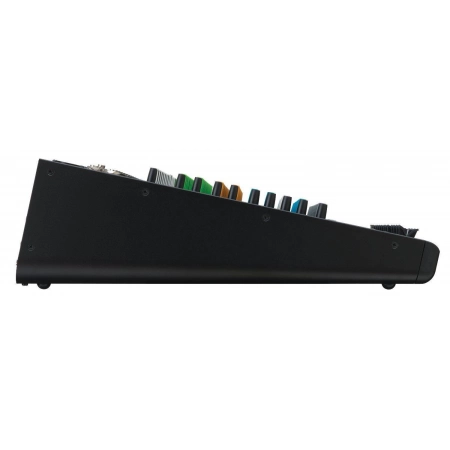

16-канальный микшер MACKIE 1642 VLZ 4

Микшерный пульт MACKIE 1642 VLZ 4 - это чрезвычайно надежный и удобный в использовании пульт, который удовлетворит самые взыскательные требования.

Пульт 1642 VLZ 4 избавляет пользователя от необходимости контроля таких параметров, как согласование уровней и сопротивлений, а также беспокоиться о сбалансированности линии, о полярности и соответствии прочих параметров скоммутированных с пультом как источников, так и приемников сигнала. Единственное, о чем не стоит забывать — при коммутации нового источника сигнала необходимо выполнить для него процедуру регулировки уровня.

Микшер 1642 VLZ 4 оборудован новейшими инновационными микрофонными предусилителями XDR Extended Dynamic Range, которые обладают такими качествами:

• Полный диапазон усиления - от нуля до 60 децибел;
• Возможность обработки линейных сигналов уровня до +22 dBu;
• Динамический диапазон 130 децибел;
• Искажения в полосе частот от 20 Гц до 20 кГц - меньше 0.0007 проц.;
• Профессиональная система подавления ВЧ помех, которая использует специальную схему импульсного трансформатора в блоке питания.

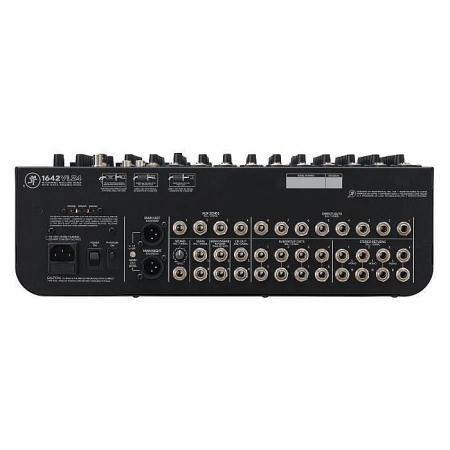

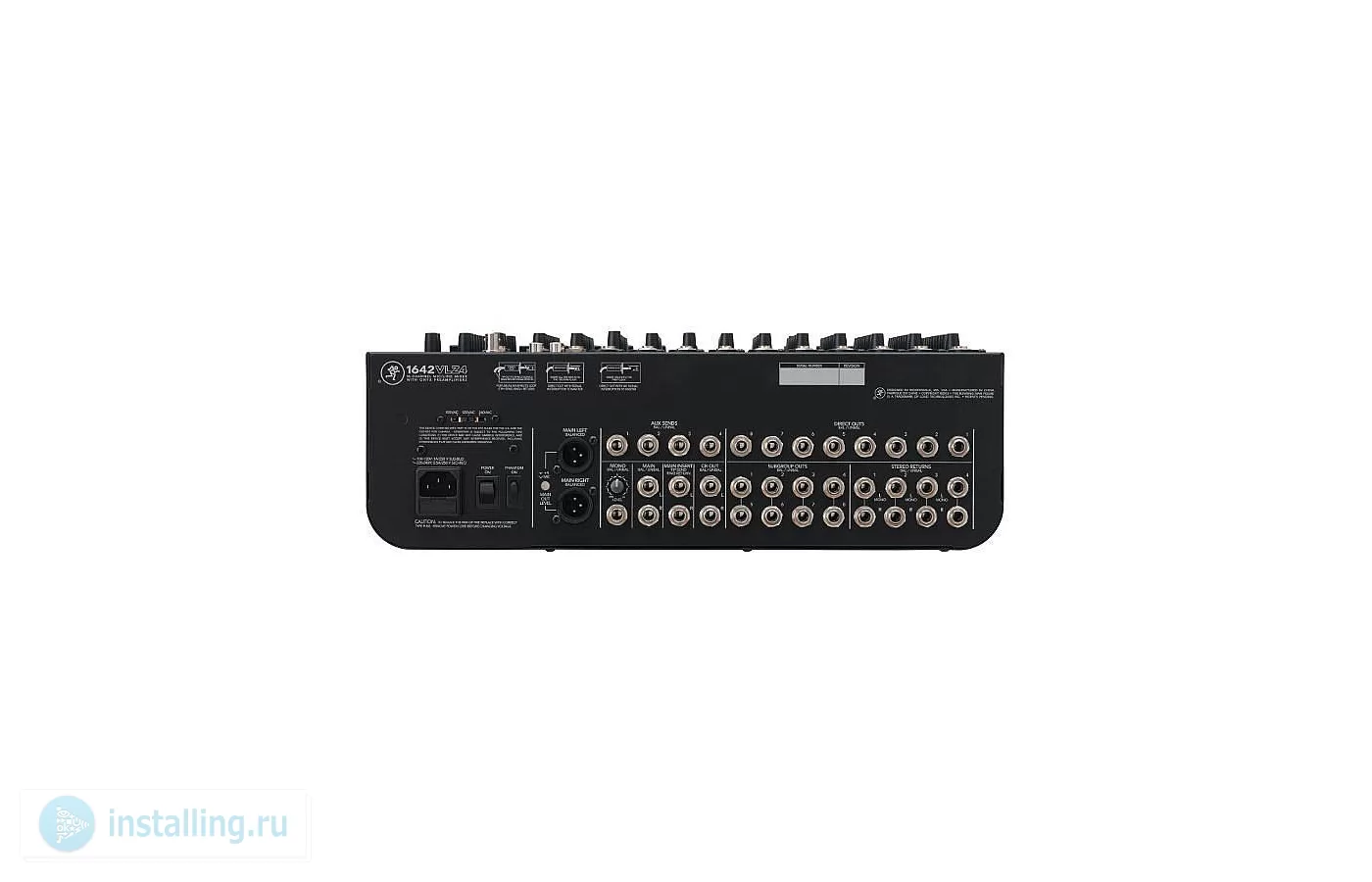

С помощью опциональных рэковых креплений 1642 VLZ 4 можно установить в стандартный 19” рэк. Пульт подключается к сети стандартным 3-контактным кабелем IEC. Переключатель POWER расположен на тыльной панели микшера. Светодиодный индикатор PWR показывает состояние переключателя питания. Конструкция пульта настолько надежна, что вы можете не выключать питание 24 часа в сутки. Индикационная панель пульта 1642 VLZ 4 состоит из двух 12-сегментных светодиодных линеек. Несмотря на кажущуюся простоту организации мониторинга, светодиодный дисплей позволяет отслеживать параметры множества различных сигналов. Индикаторы отображают уровни сигналов, соответствующих нажатым кнопкам секции SOURCE.

Моноканалы (1-8) оборудованы трехполосными эквалайзерами: низкочастотный фильтр полочного типа с граничной частотой 80 Гц, среднечастотный фильтр колокольного типа с регулируемой в диапазоне от 100 Гц до 8 кГц центральной частотой и высокочастотный фильтр полочного типа с граничной частотой 12 кГц. Стереоканалы (9-16) оборудованы четырехполосными эквалайзерами с фиксированными частотами: низкой (LOW) полочного типа с граничной частотой 80 Гц, низко-среднечастотной (LOW MID) с центральной частотой 800 Гц, высокосреднечастотной (HI MID) с центральной частотой 3 кГц и высокой (HI) полочного типа с граничной частотой 12 кГц. Каждый фильтр позволяет усиливать/подавлять сигнал максимум на 15 дБ. При центральном положении регуляторов сигнал проходит через фильтр без изменений.

В пульте MACKIE 1642 VLZ 4 можно выделить три зоны:

1. Коммутационное поле (patchbay) — находится в верхней части лицевой панели. В этой зоне расположены микрофонные MIC (c фантомным питанием) и линейные LINE входы; регуляторы чувствительности TRIM; разъемы разрывов INSERT; прямой выход DIRECT OUT; магнитофонный вход TAPE INPUT. Здесь же располагаются выходы: дополнительные посылы AUX SEND и дополнительные возвраты AUX RETURN; выходы подгрупп SUB OUTS; мониторные выходы «Control Room» C-R OUTS; основные выходы MAIN OUT; основной разрыв MAIN INSERT; выход на наушники PHONES и магнитофонный выход TAPE OUTPUT.
2. Линейки каналов (channel strip). Пульт оборудован 8 монофоническими и 4 стереофоническими линейками каналов. Большинство функций и органов управления линеек пульта идентичны.
3. Выходная секция (output section) — правая часть лицевой панели. Сигналы поступают в пульт через микрофонные (MIC) и линейные (LINE) входы, обрабатываются схемами канала и передаются в выходную секцию.

Технические характеристики:

Шум в общем миксе. Частотн. диап. от 20 Гц до 20 000 Гц, 1/4” основной выход, коэфф. усиления Trim на каналах от первого до шестого - 1, ровные кривые эквализации, все каналы назначены на Main Mix, панорама нечетных каналов выведена до упора влево, панорама четных каналов выведена вправо.

• Фейдер Main Mix - в положении “U”, фейдеры каналов выставлены на мин.: -86.5 dBu (отнош. сигнал/шум 90 дБ, +4 dBu)
• Фейдер Main Mix и фейдеры каналов - в положении “U”: -84.0 dBu

Общие гармонические искаж-я (THD) - 1 кГц @ +14 dBu, от 20 герц до 20 000 герц

• Со входа Mic на выход Main: 0.0007 проц.

Взаимопроникновение - 1 кГц по отнош. к 0 dBu, частотн. диапазон от 20 герц до 20 000 герц, линейный вход, 1/4” выход Main, коэфф. усиления контура Trim равен 1.

• Нажата кнопка Mute: -84 dBu
• Фейдер канала на мин.: -84 dBu

Частотная характеристика - с микрофонного входа на любой из выходов

• От 20 Гц до 60 кГц: +0 дБ/-1 дБ
• От 20 Гц до 100 кГц: +0 дБ/-3 дБ

Эквивалентный шум входа (EIN)

• Микрофонный вход на выход INSERT SEND, макс. усиление, с эквивалентом нагрузки 150 Ом: -129.5 dBm невзвеш.

Общее подавление помех (CMR)

• Микрофонный вход на выход INSERT SEND, макс. усиление, 1 кГц: больше -90 дБ

Макс. уровни:

• Микрофонный вход: +22 dBu
• Другие входы: +22 dBu
• Выход Main Mix 1/4’’ TRS: +28 dBu
• Другие выходы: +22 dBu

Сопротивление:

• Микрофонный вход: 1.3 кОм
• Возврат CHANNEL INSERT: 2.5 кОм
• Другие входы: 10 кОм или больше
• Магнитофонный выход: 1.1 кОм
• Другие выходы: 120 Ом

Трехполосный эквалайзер (каналы от 1 до 8):

• Высокочаст. полочный фильтр: ±15 дБ @ 12 кГц
• Среднечаст. колокольный фильтр: ±15 дБ, диап. настройки центр. частоты 100 Гц — 8 кГц
• Низкочаст. полочный фильтр: ±15 дБ @ 80 Гц
• Низкочаст. обрезной фильтр: 18 дБ/октаву, -3 дБ @ 75 Гц

Четырехполосный эквалайзер (каналы от 9 до 16):

• Высокочаст. полочный фильтр: ±15 дБ @ 12 кГц
• Высоко-среднечаст. колокольный фильтр: ±15 дБ @ 3 кГц
• Низко-среднечаст. колокол
