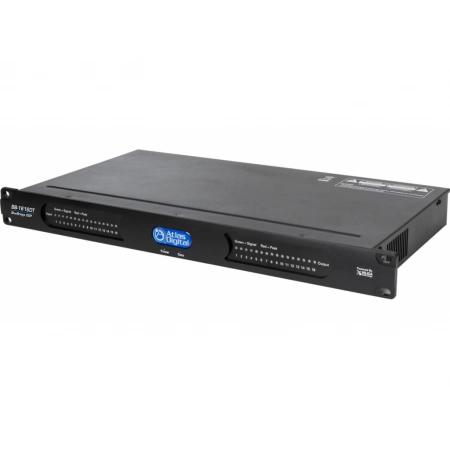

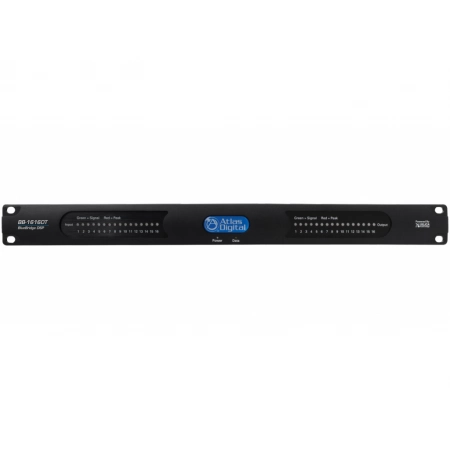

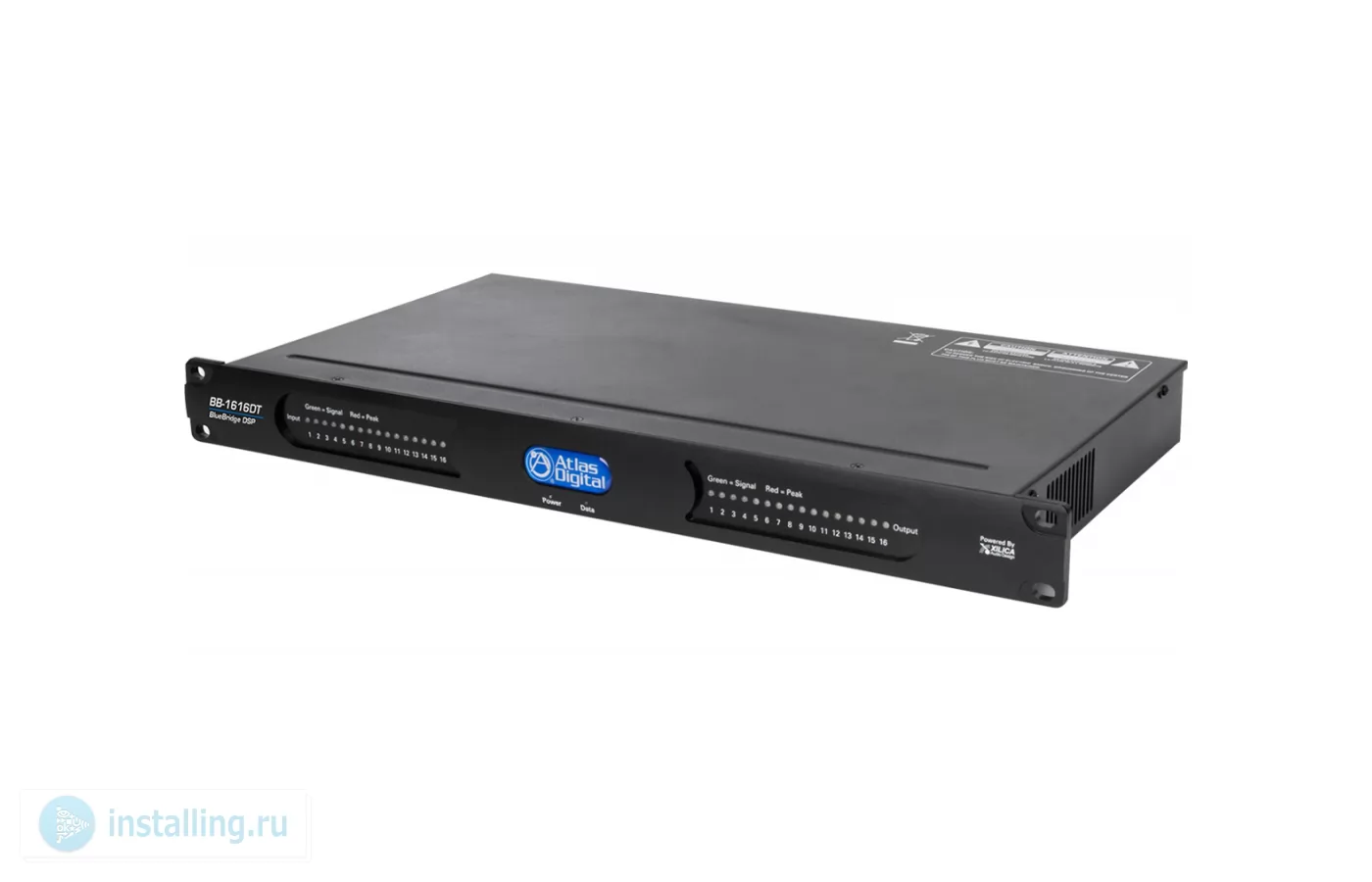

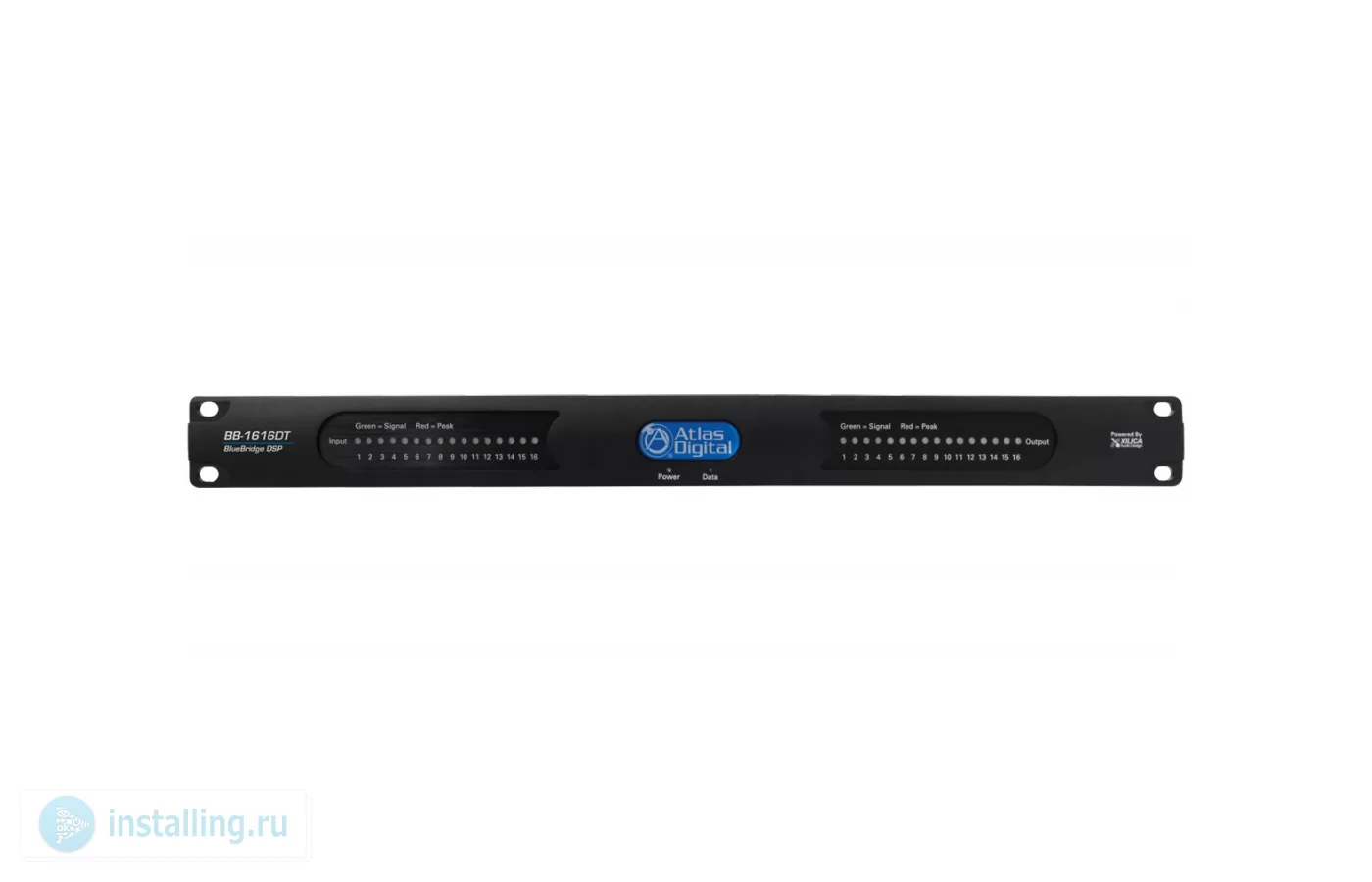

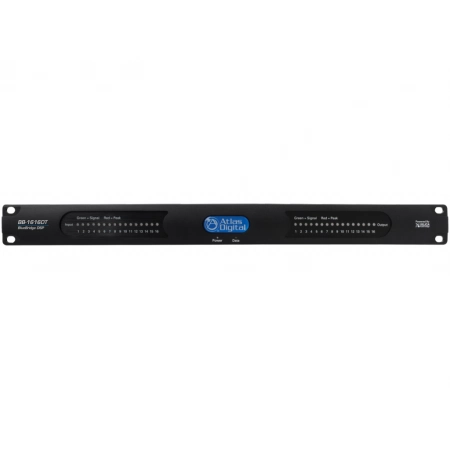

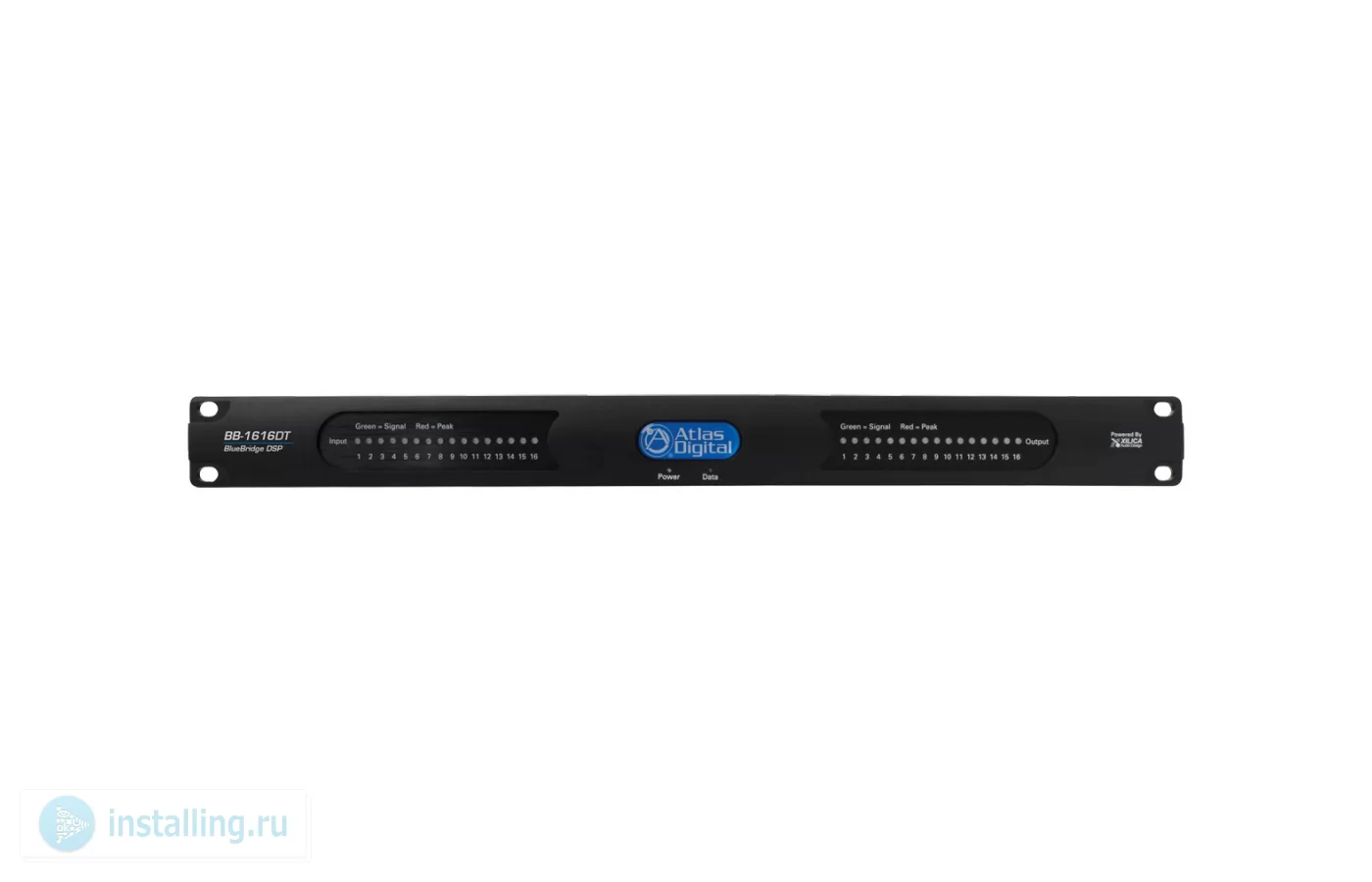

DSP-аудиопроцессор Atlas Sound BB-1616DT

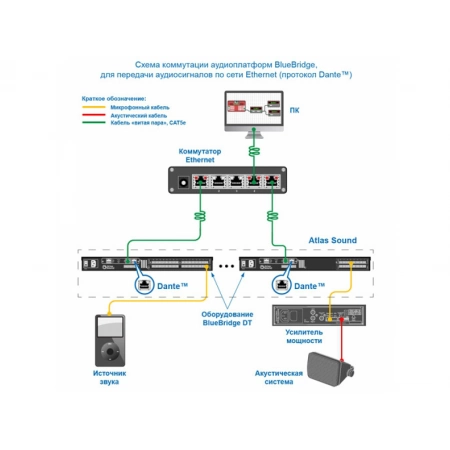

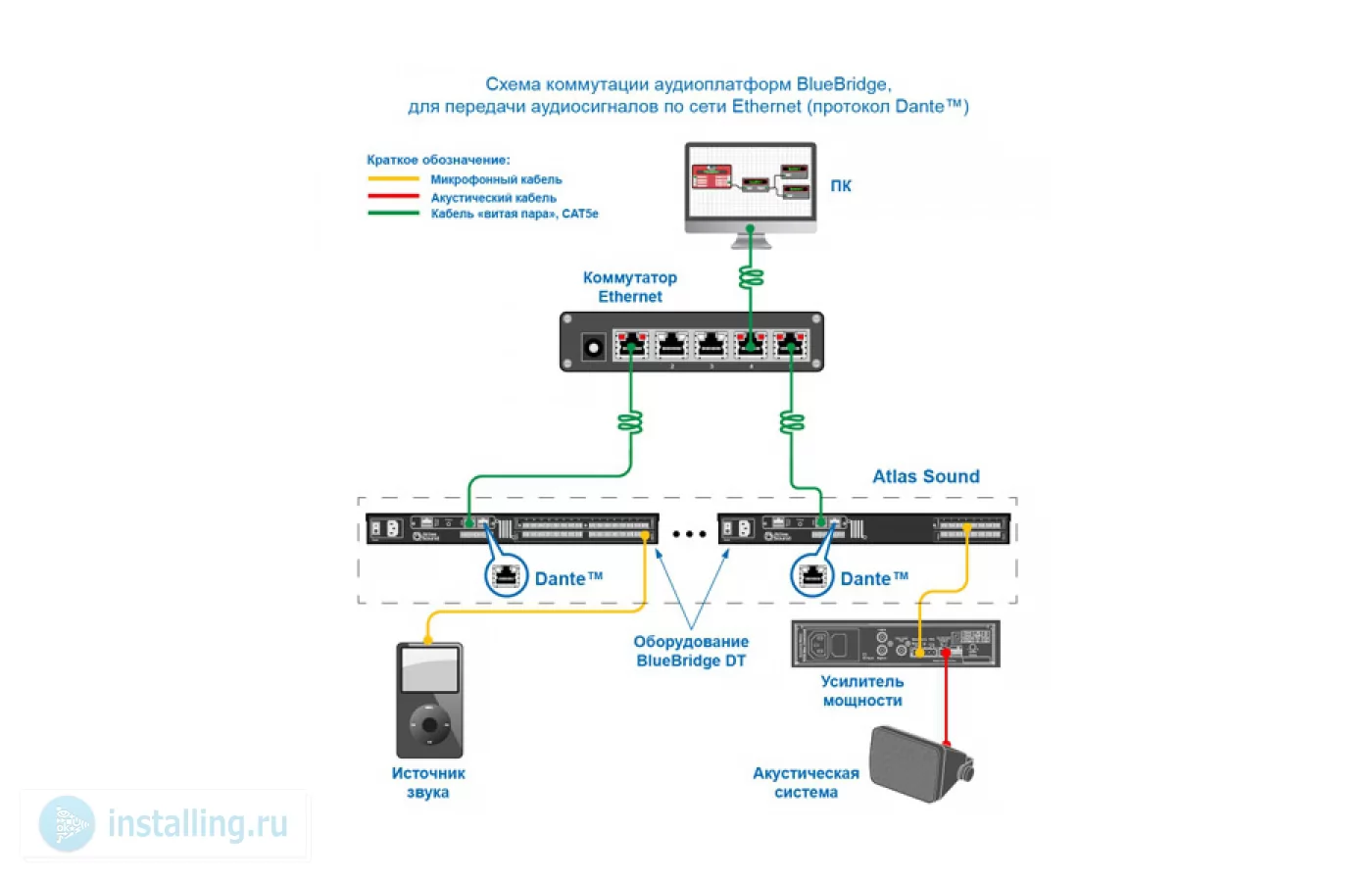

BB-1616DT – 16-канальный цифровой аудиопроцессор с технологией цифровой передачи данных Dante. Процессор предназначен для самых различных приложений: видеоконференций, озвучивания презентаций, мультизонных систем и т. д. Семейство аудиопроцессоров BlueBridge от Atlas Sound, к которому относится BB-1616DT, имеет открытую архитектуру. Бортовой DSP-чип осуществляет вычисления с разрядностью 40 бит с плавающей точкой, обеспечивая максимально быструю и корректную обработку сигналов. При подключении к сети процессор получает собственный МАС-адрес и может управляться через Интернет. Дополнительные порты Dante позволяют организовать передачу управляющих сигналов и цифровых аудиосигналов по отдельной локальной сети. Dante – разработанная компанией Audinate совокупность оборудования, программного обеспечения и протоколов связи, предназначенная для профессиональных многоканальных аудиосистем, работающих на принципе AoE (Audio over Ethernet). Устройства, оборудованные Dante, способны без потерь передавать цифровой многоканальный аудиосигнал по стандартным кабелям CAT5. Для локальной сети с высокой пропускной способностью (~1 Гбит/с) рекомендуется применение CAT6. Параметры цифроаналоговых преобразователей аудиопроцессора – 24 бит/48 кГц. В цепях предварительного усиления для микрофонных входов используются высококачественные операционные усилители THAT Corp. Предусмотрено фантомное питание ±48 В, переключаемое с помощью программного обеспечения. Аудиопроцессор обеспечивает полноценное микширование аудио сигналов, в том числе матричное (8х8, 8х16, 16x8, 16x16), осуществляет временную обработку и частотную коррекцию сигнала с помощью цифровых фильтров различных типов (6-48 дБ/октаву, Линквитц-Рейли, Баттерворт, Бессель) и цифрового параметрического эквалайзера. Имеется цифровой генератор тестовых сигналов (тонального, свип-тона, белого, розового шума), предусмотрена коррекция динамического диапазона (компрессор-лимитер-экспандер). Корпус аудиопроцессора изготовлен из алюминиевого сплава черного цвета, в рэковом варианте, и занимает высоту 1U. Входы и выходы на задней панели реализованы на клеммных колодках типа Phoenix, предусмотрено 4 логических входа/выхода. Предусмотрен 1 сетевой вход (RJ-45) и два сетевых порта Dante (2 RJ-45). На лицевой панели имеется светодиодная индикация сигналов на входах и выходах.

• Технология Dante

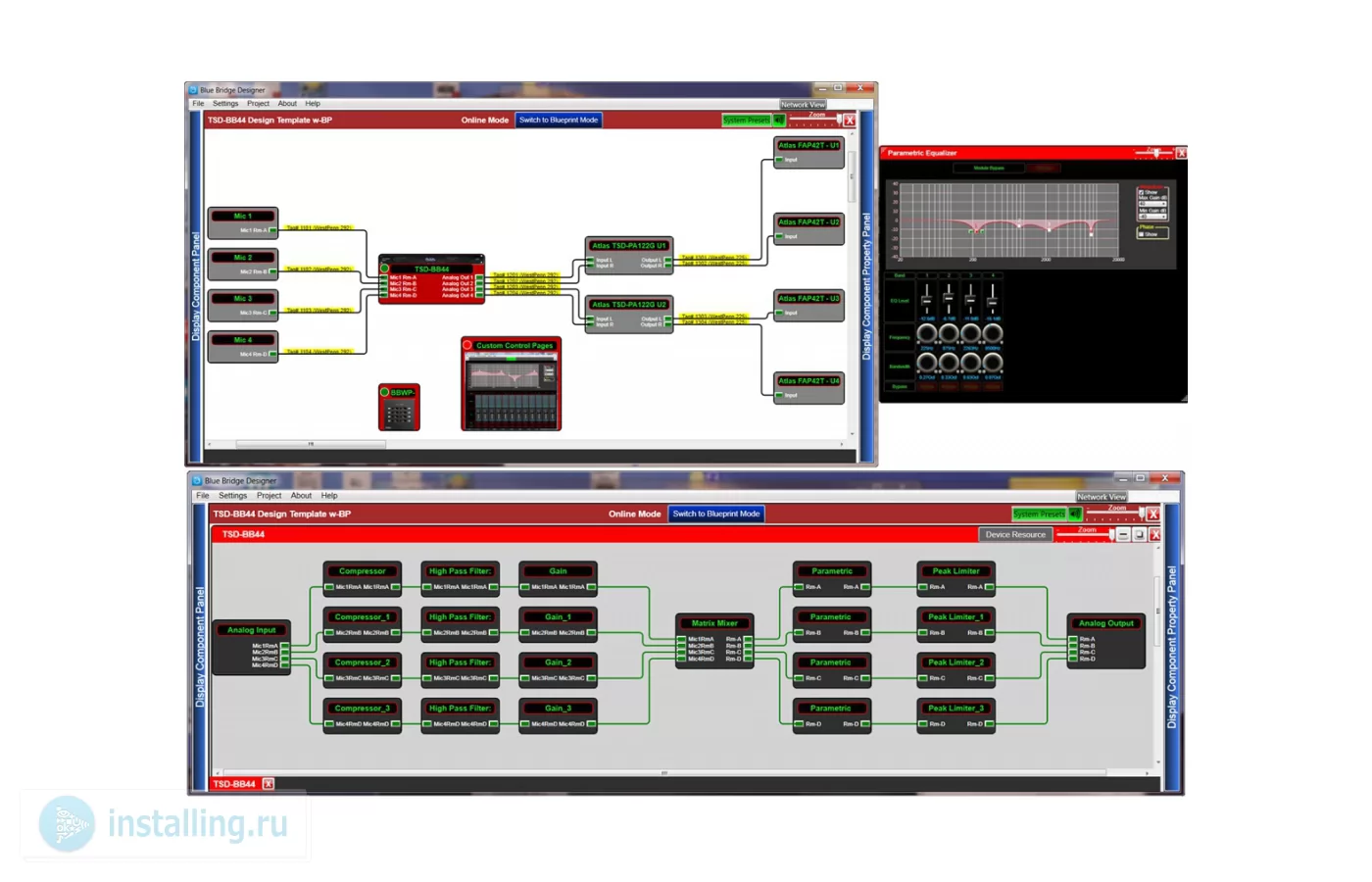

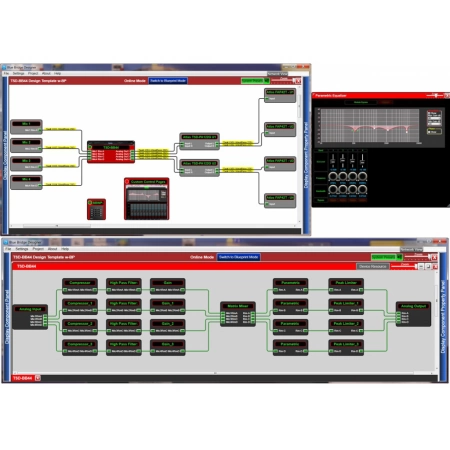

• Открытая архитектура, работа под управлением софта BlueBridge
• 16 аудиовходов, 16 аудиовыходов
• Высококачественные микрофонные усилители THAT Corp
• DSP-процессор с разрядностью 40 бит с плавающей точкой
• АЦП/ЦАП – 24 бит/48 кГц
• Параметрический эквалайзер, генератор тональных и шумовых сигналов
• Цифровые фильтры с крутизной 6-48 дБ/октаву (Линквитц-Рейли, Бессель, Баттерворт)
• Микширование аудиосигналов (8х8, 8х16, 16x8, 16x16)
• Регулировка динамического диапазона аудиосигнала (компрессор, экспандер, лимитер)
• Коммутация на клеммных колодках типа Phoenix, 3,5 мм
• Электропитание PoE (опция)
• Стандарт UL60005

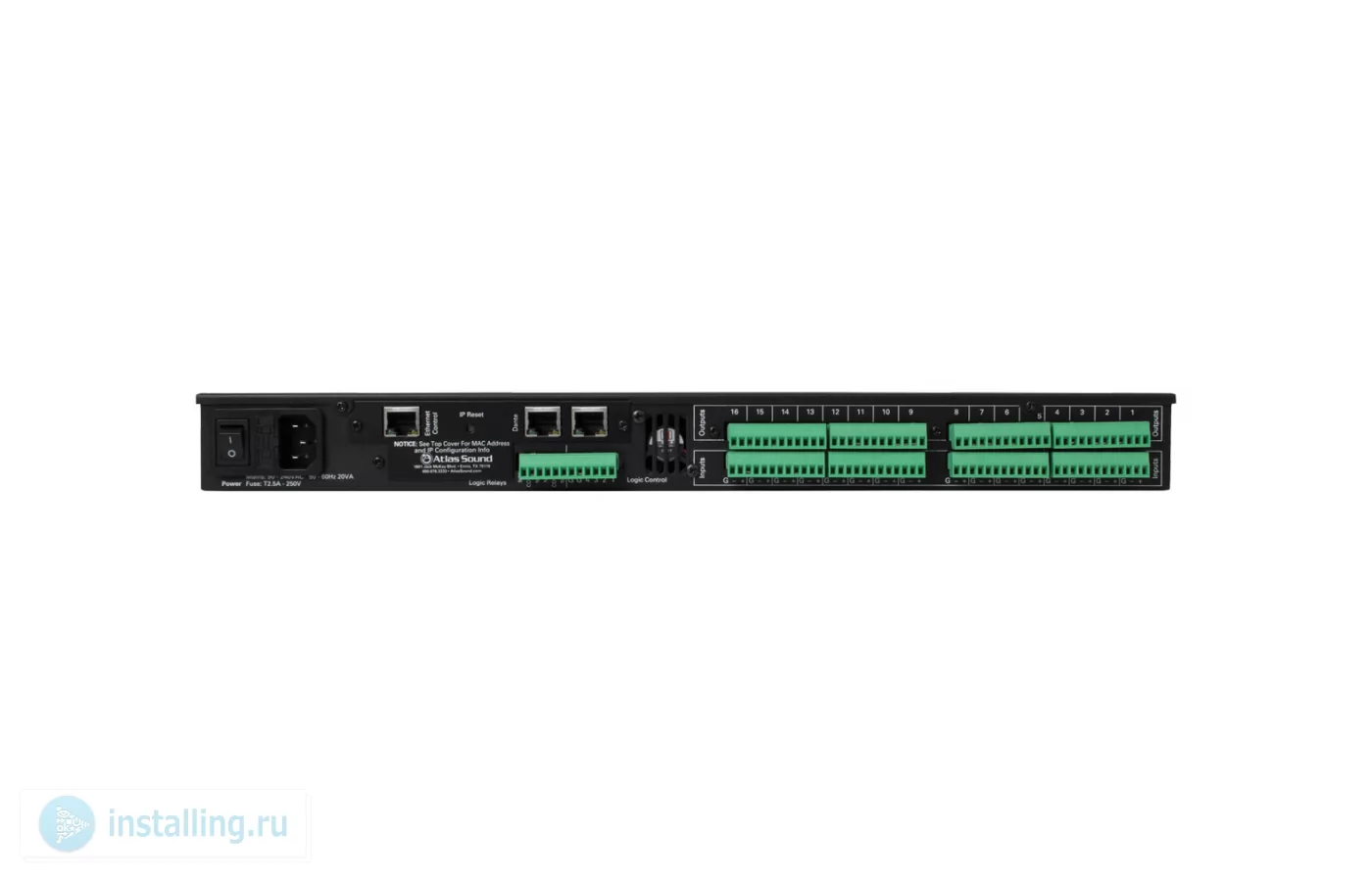

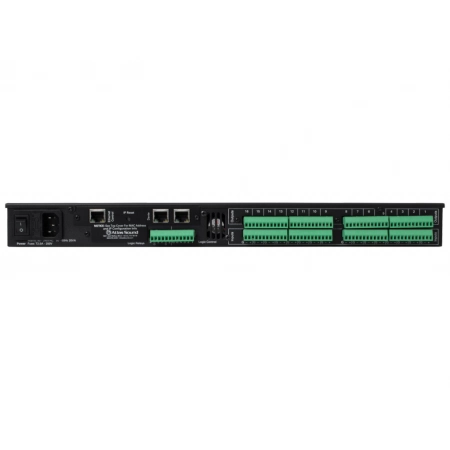

• Входы 16 – небалансное аудио, клеммный блок Phoenix
• 4 – логические (L1, L2, L3, L4, GND, GND, 6 Position), клеммный блок Phoenix
• Выходы 16 – небалансное аудио, клеммный блок Phoenix
• 4 – логические (NC1, COM1, NO1, NC2, COM2, NO), клеммный блок Phoenix
• Порты 1 – Ethernet, RJ-45
• 2 – Dante, RJ-45
• Частотный диапазон 20 Гц – 20 кГц (±0,1 дБ)
• Уровень перекрестной помехи < -100 дБ
• Динамический диапазон > 100 дБ
• Коэффициент нелинейных искажений < 0,002% (1 кГц, +4 dBu)
• Коэффициент усиления -40... +15 дБ (шаг 0,25 дБ)
• Максимальный уровень входного сигнала +20 dBu (7 В)
• Входное сопротивление <10 кОм
• Выходное сопротивление 50 Ом
• Фантомное питание ±48 В
• Габаритные размеры (Ш х В х Г) 483 х 44 х 229 мм
