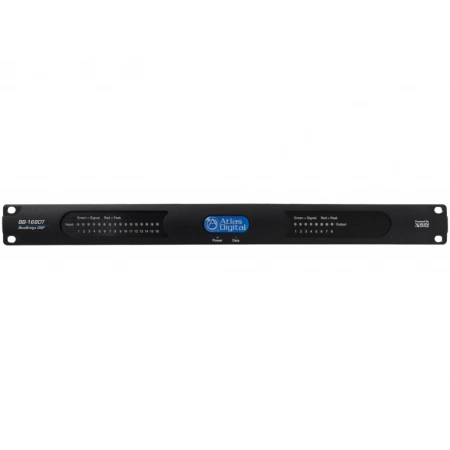

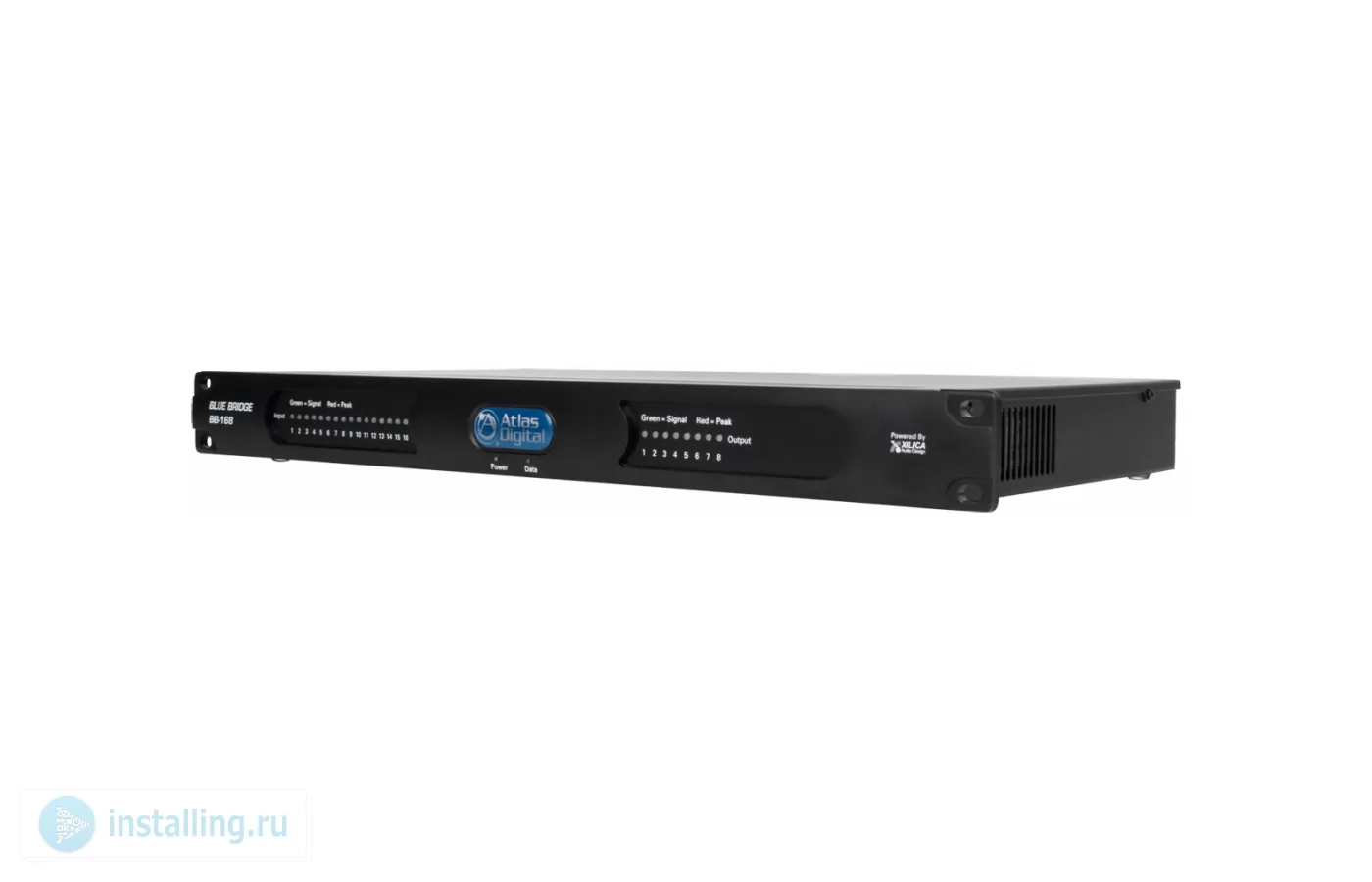

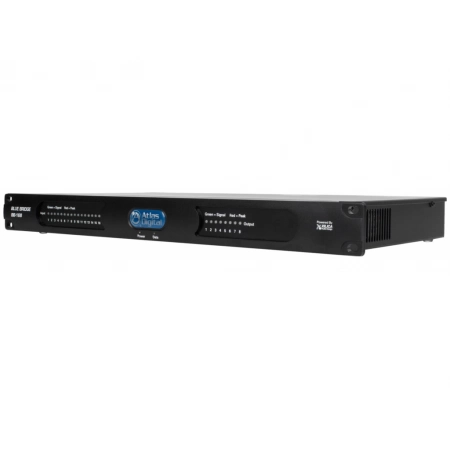

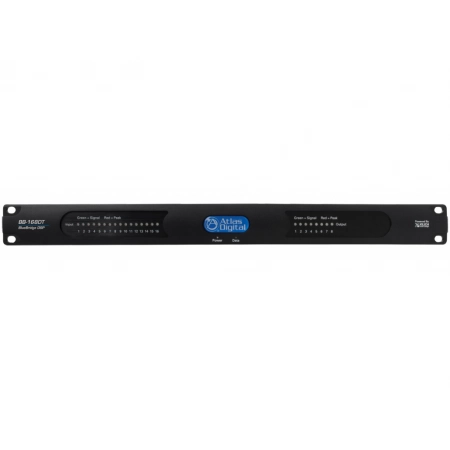

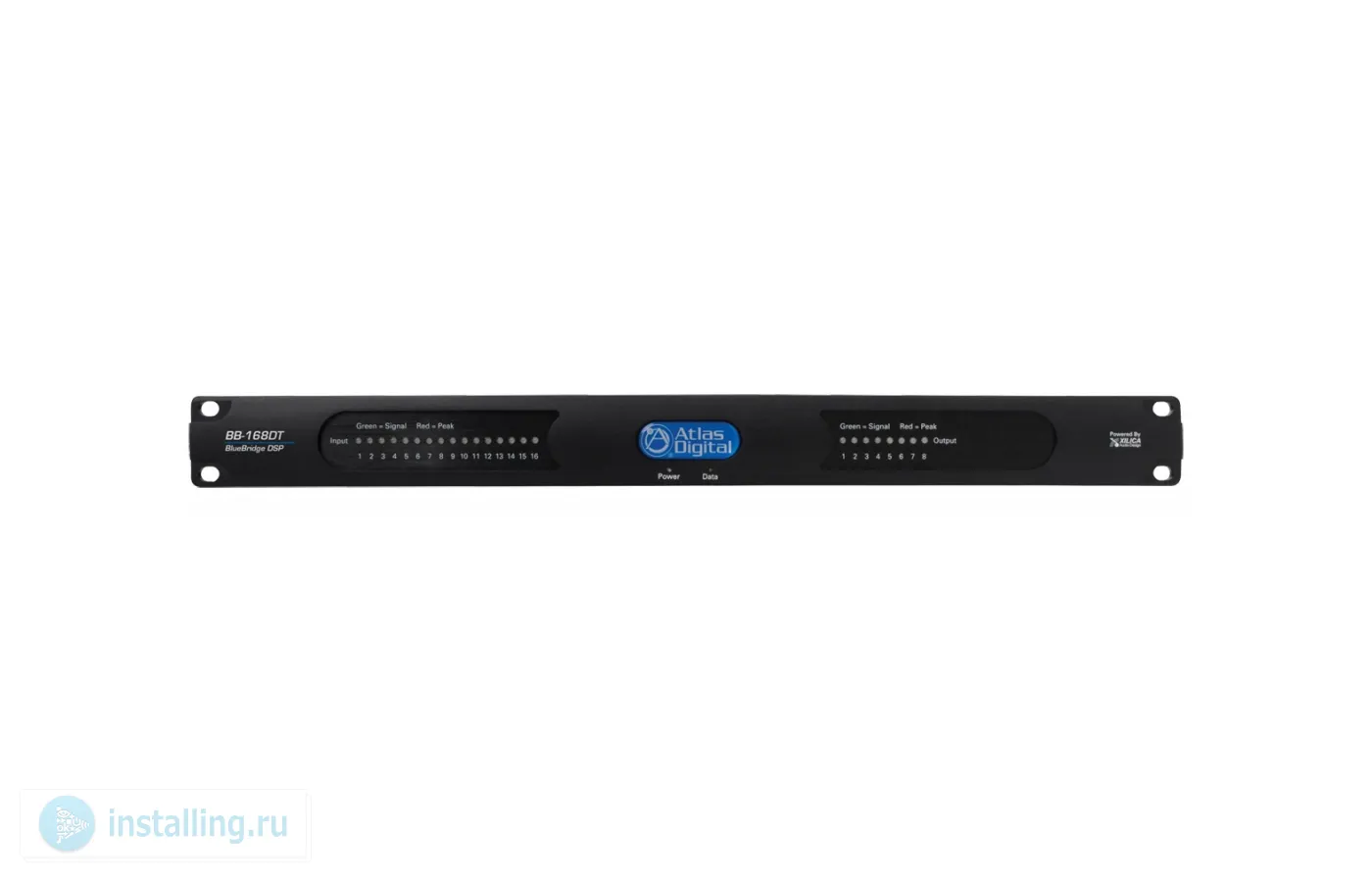

DSP-аудиопроцессор Atlas Sound BB-168

BB-168 – 16-канальный цифровой аудиопроцессор с 8-ю выходами, предназначенный для самых различных приложений: видеоконференций, озвучивания презентаций, мультизонных систем и т. д. Семейство аудиопроцессоров BlueBridge от Atlas Sound, к которому относится BB-168, имеет открытую архитектуру. Бортовой DSP-чип осуществляет вычисления с разрядностью 40 бит с плавающей точкой, обеспечивая максимально быструю и корректную обработку сигналов. При подключении к сети процессор получает собственный МАС-адрес и может управляться через Интернет. Параметры цифроаналоговых преобразователей – 24 бит/48 кГц. В цепях предварительного усиления для микрофонных входов используются высококачественные операционные усилители THAT Corp. Предусмотрено фантомное питание ±48 В, переключаемое с помощью программного обеспечения. Аудиопроцессор обладает функциями микширования аудиосигналов, осуществляет временную обработку и частотную коррекцию сигнала с помощью цифровых фильтров различных типов (6-48 дБ/октаву, Линквитц-Рейли, Баттерворт, Бессель) и цифрового параметрического эквалайзера. Имеется цифровой генератор тестовых сигналов (тонального, свип-тона, белого, розового шума), предусмотрена коррекция динамического диапазона (компрессор-лимитер-экспандер). Корпус аудиопроцессора изготовлен из алюминиевого сплава черного цвета, в рэковом варианте, и занимает высоту 1U. Входы и выходы на задней панели реализованы на клеммных колодках типа Phoenix, предусмотрено 4 логических входа/выхода, сетевой вход (RJ-45). На лицевой панели имеется светодиодная индикация сигналов на входах и выходах.

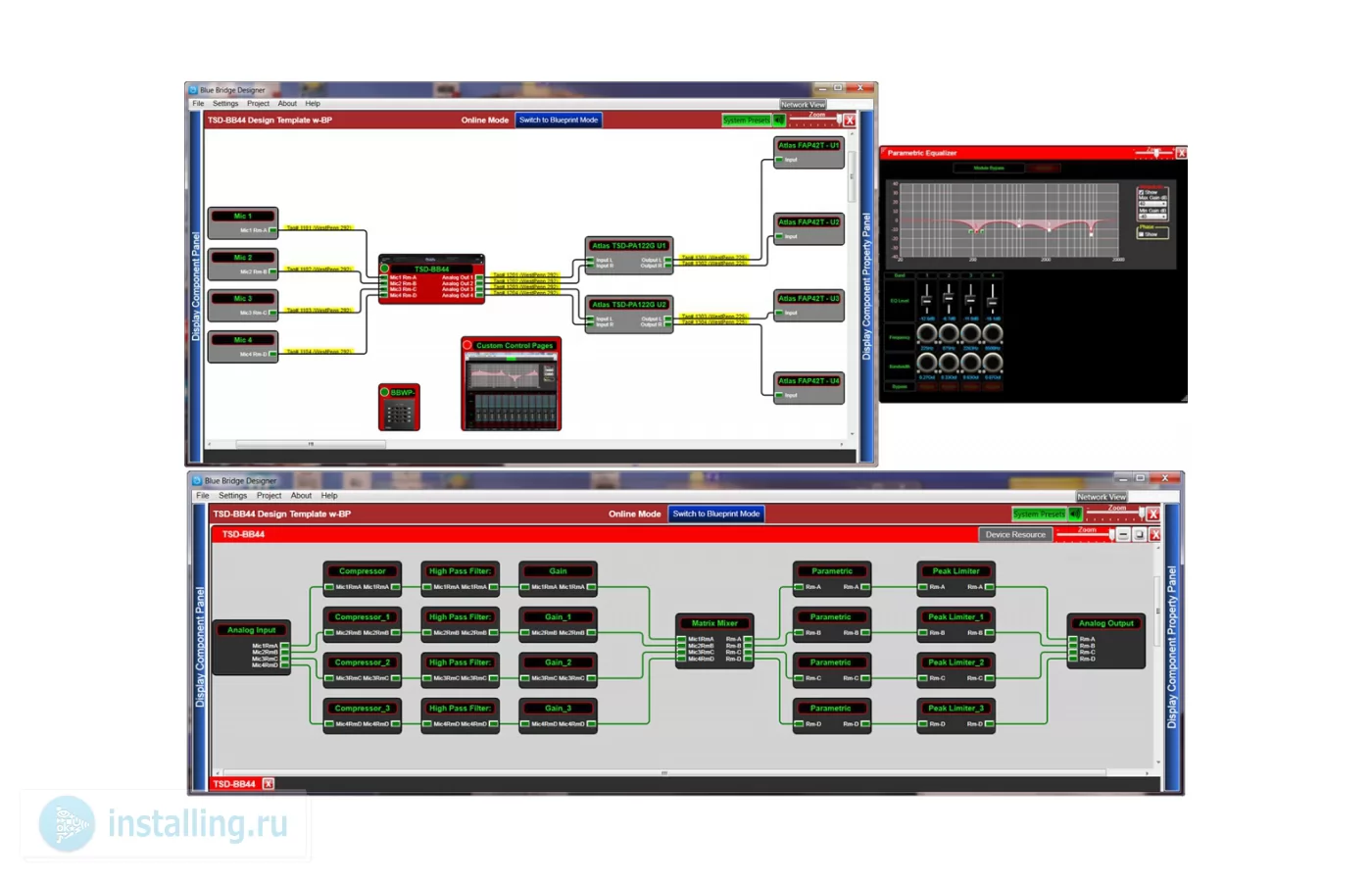

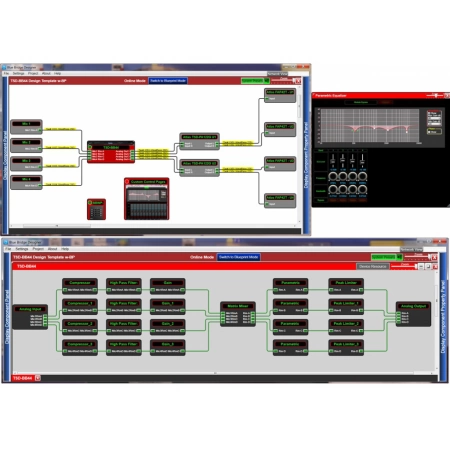

• Открытая архитектура, работа под управлением софта BlueBridge
• 16 аудиовходов, 8 аудиовыходов
• Высококачественные микрофонные усилители THAT Corp
• DSP-процессор с разрядностью 40 бит с плавающей точкой
• Низкий уровень собственных шумов
• АЦП/ЦАП – 24 бит/48 кГц
• Параметрический эквалайзер, генератор тональных и шумовых сигналов
• Цифровые фильтры с крутизной 6-48 дБ/октаву (Линквитц-Рейли, Бессель, Баттерворт)
• Микширование аудиосигналов (8х8, 8х16)
• Регулировка динамического диапазона аудиосигнала (компрессор, экспандер, лимитер)

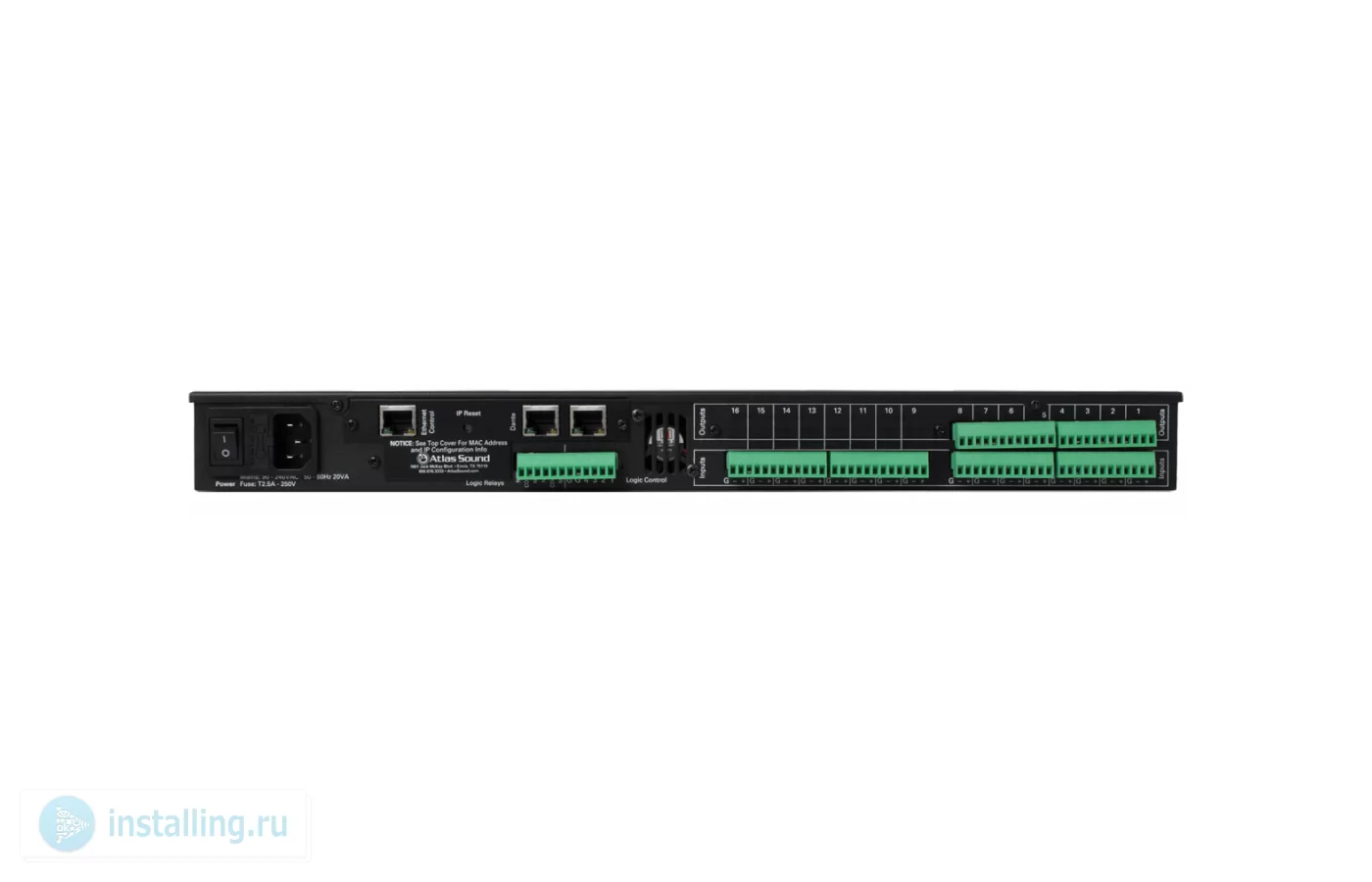

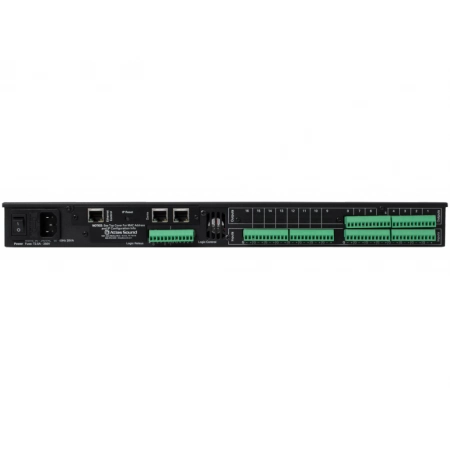

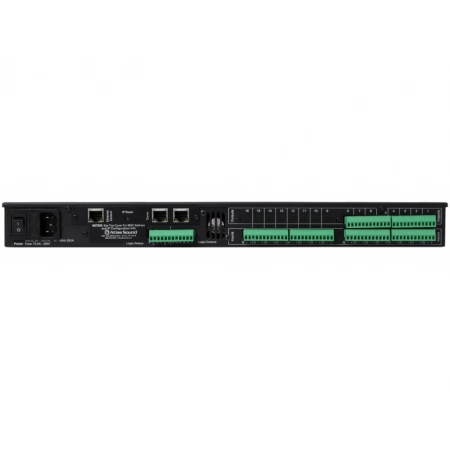

• Коммутация на клеммных колодках типа Phoenix, 3,5 мм
• Электропитание PoE (опция)
• Стандарт UL60005

• Входы 16 – небалансное аудио, клеммный блок Phoenix
• 4 – логические (L1, L2, L3, L4, GND, GND, 6 Position), клеммный блок Phoenix
• Выходы 8 – небалансное аудио, клеммный блок Phoenix
• 4 – логические (NC1, COM1, NO1, NC2, COM2, NO), клеммный блок Phoenix
• Порты 1 – Ethernet, RJ-45
• Частотный диапазон 20 Гц – 20 кГц (±0,1 дБ)
• Уровень перекрестной помехи < -100 дБ
• Динамический диапазон >100 дБ
• Коэффициент нелинейных искажений <0,002% (1 кГц, +4 dBu)
• Коэффициент усиления -40... +15 дБ (шаг 0,25 дБ)
• Максимальный уровень входного сигнала +20 dBu (7 В)
• Входное сопротивление <10 кОм
• Выходное сопротивление 50 Ом
• Фантомное питание ±48 В
• Габаритные размеры (Ш х В х Г) 483 х 44 х 229 мм
