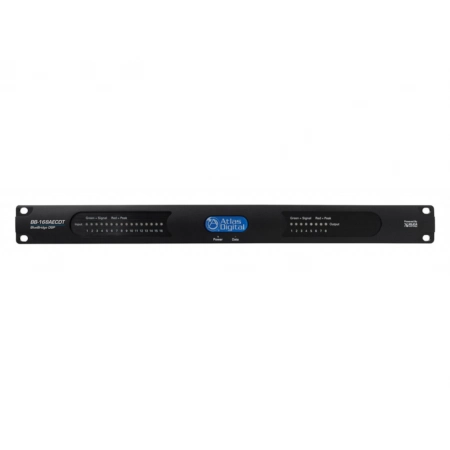

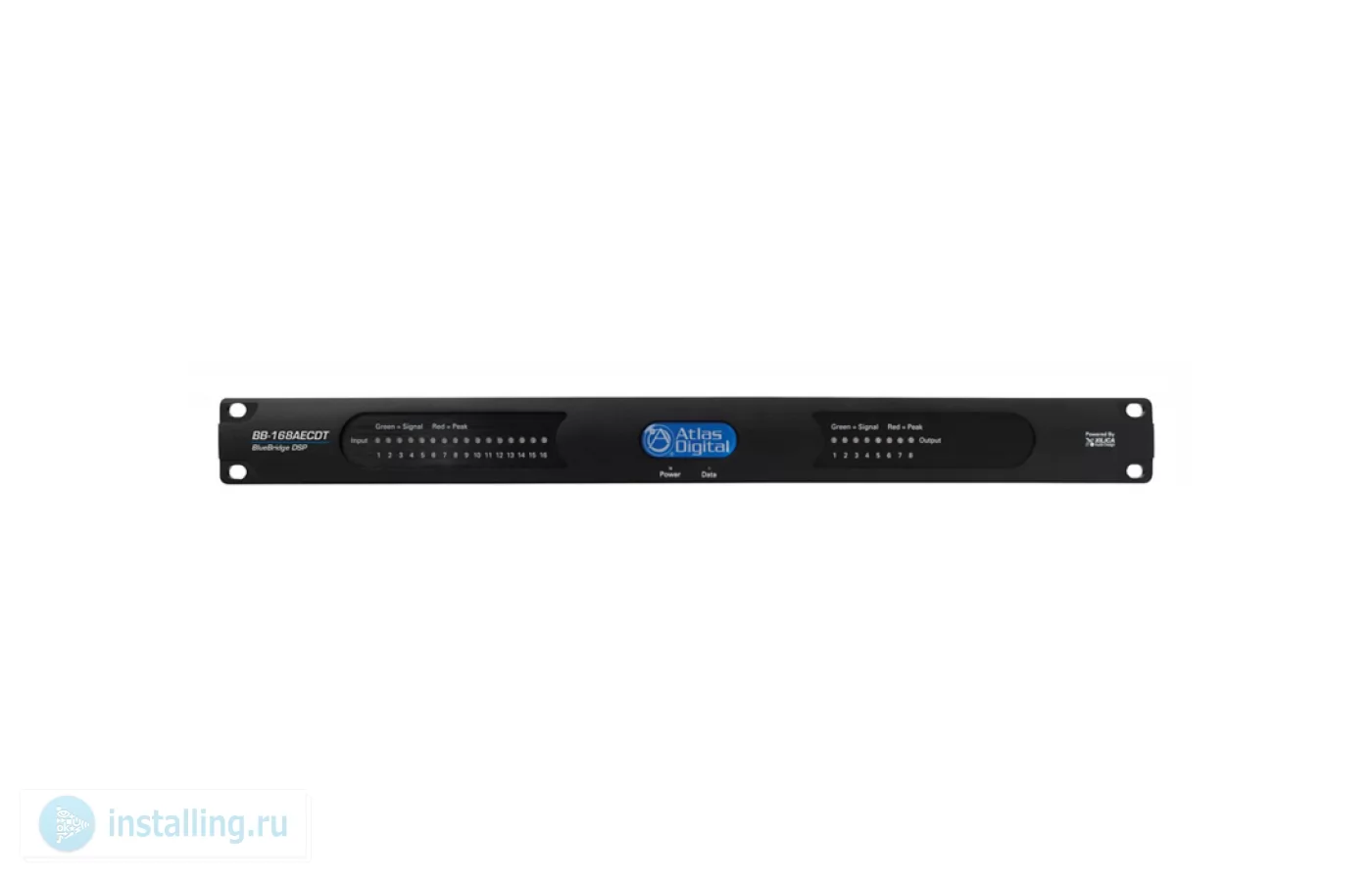

DSP-аудиопроцессор Atlas Sound BB-168AECDT

BB-168AECDT – 16-канальный цифровой аудиопроцессор с 8-ю выходами, технологией Dante и системой эхокомпенсации AEC (Acoustic Echo Cancellation). Фактически, модель с индексом BB-168AECDT идентична модели BB-168DT, за исключением функции АЕС и опций микширования. Принцип действия эхокомпенсации AEC основан на новейших адаптивных алгоритмах фильтрации эхосигнала из полезного аудиосигнала. Семейство аудиопроцессоров BlueBridge от Atlas Sound, к которому относится модель BB-168AECDT, имеет открытую архитектуру. Dante – разработанная компанией Audinate совокупность оборудования, программного обеспечения и протоколов связи, предназначенная для профессиональных многоканальных аудиосистем, работающих на принципе AoE (Audio over Ethernet). Устройства, оборудованные Dante, способны без потерь передавать цифровой многоканальный аудиосигнал по стандартным кабелям CAT5 или CAT6. Бортовой DSP-чип у BB-168AECDT осуществляет вычисления с разрядностью 40 бит с плавающей точкой, обеспечивая максимально быструю и корректную обработку сигналов. Дополнительные порты Dante позволяют организовать передачу управляющих сигналов и цифровых аудиосигналов по отдельной локальной сети. Параметры цифроаналоговых преобразователей аудиопроцессора – 24 бит/48 кГц. В цепях предварительного усиления для микрофонных входов используются высококачественные операционные усилители THAT Corp. Предусмотрено фантомное питание ±48 В, переключаемое с помощью программного обеспечения. Аудиопроцессор осуществляет временную обработку и частотную коррекцию сигнала с помощью цифровых фильтров различных типов (6-48 дБ/октаву, Линквитц-Рейли, Баттерворт, Бессель) и цифрового параметрического эквалайзера. Имеется цифровой генератор тестовых сигналов (тонального, свип-тона, белого, розового шума), предусмотрена коррекция динамического диапазона (компрессор-лимитер-экспандер). Корпус аудиопроцессора изготовлен из алюминиевого сплава черного цвета, в рэковом варианте, и занимает высоту 1U. Входы и выходы на задней панели реализованы на клеммных колодках типа Phoenix, предусмотрено 4 логических входа/выхода, сетевой вход (RJ-45), порты Dante (RJ-45). На лицевой панели имеется светодиодная индикация сигналов на входах и выходах.

• Открытая архитектура, работа под управлением софта BlueBridge
• Поддержка протокола Dante (передача цифрового многоканального аудио через Ethernet)
• 16 аудиовходов, 8 аудиовыходов
• Система эхокомпенсации AEC (Acoustic Echo Cancellation)
• Высококачественные микрофонные усилители THAT Corp
• DSP-процессор с разрядностью 40 бит с плавающей точкой
• Низкий уровень собственных шумов
• АЦП/ЦАП – 24 бит/48 кГц
• Параметрический эквалайзер, генератор тональных и шумовых сигналов
• Цифровые фильтры с крутизной 6-48 дБ/октаву (Линквитц-Рейли, Бессель, Баттерворт)
• Регулировка динамического диапазона аудиосигнала (компрессор, экспандер, лимитер)
• Коммутация на клеммных колодках типа Phoenix, 3,5 мм
• Электропитание PoE (опция)
• Стандарт UL60005.

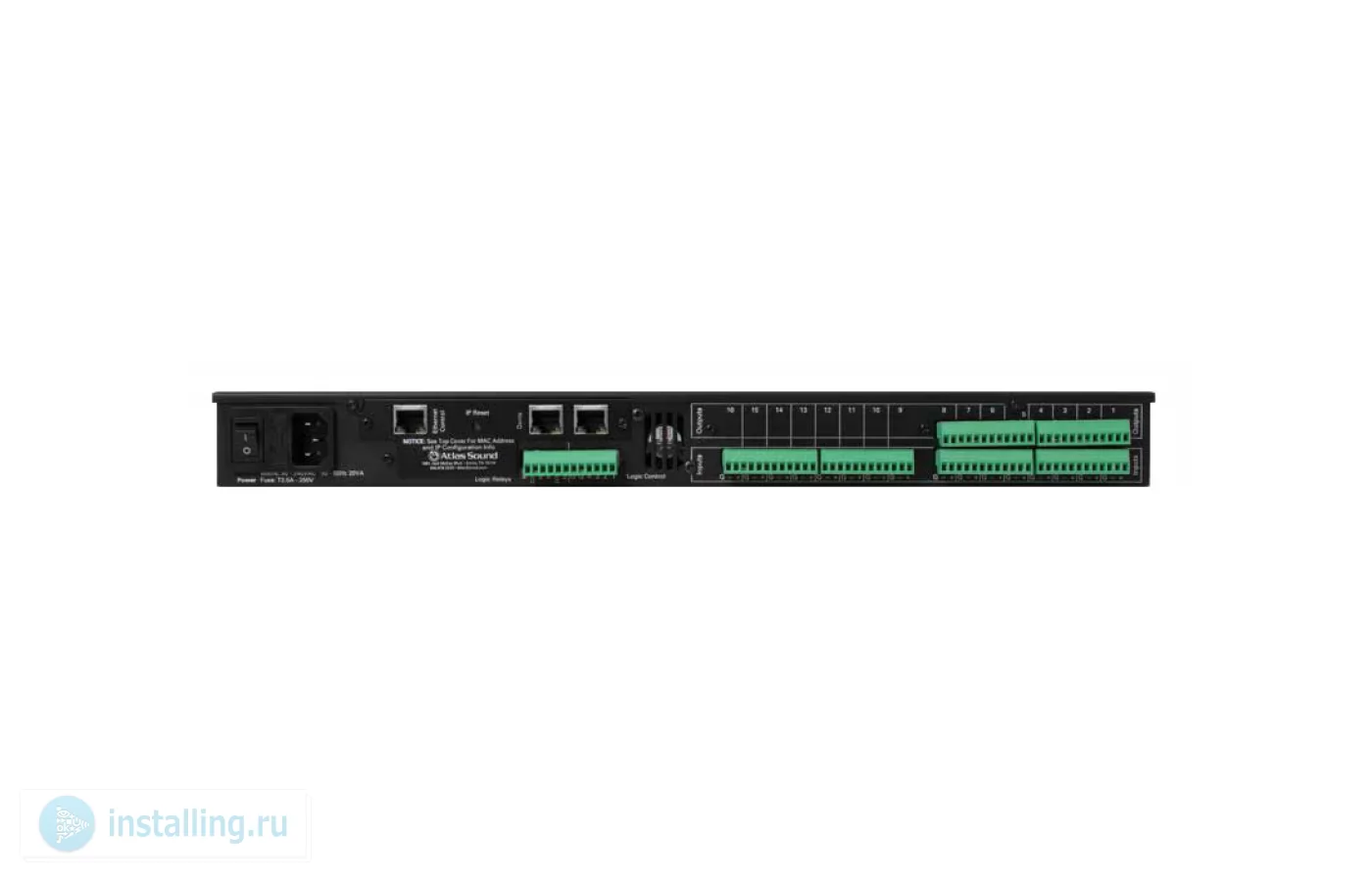

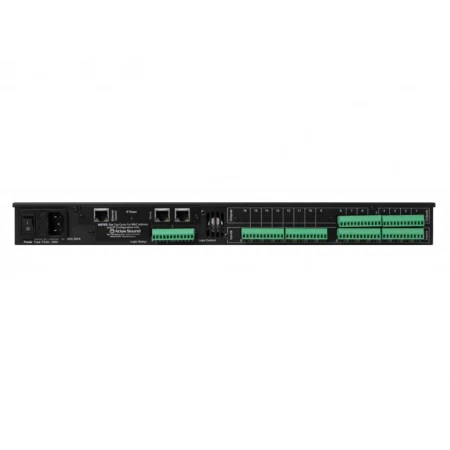

• Входы 16 – небалансное аудио, клеммный блок Phoenix
• 4 – логические (L1, L2, L3, L4, GND, GND, 6 Position), клеммный блок Phoenix
• Выходы 8 – небалансное аудио, клеммный блок Phoenix
• 4 – логические (NC1, COM1, NO1, NC2, COM2, NO), клеммный блок Phoenix
• Порты 1 – Ethernet, RJ-45
• 2 – Dante, RJ-45
• Частотный диапазон 20 Гц – 20 кГц (±0,1 дБ)
• Уровень перекрестной помехи < -100 дБ
• Динамический диапазон >100 дБ
• Коэффициент нелинейных искажений <0,002% (1 кГц, +4 dBu)
• Коэффициент усиления -40... +15 дБ (шаг 0,25 дБ)
• Максимальный уровень входного сигнала +20 dBu (7 В)
• Входное сопротивление <10 кОм
• Выходное сопротивление 50 Ом
• Фантомное питание ±48 В
• Габаритные размеры (Ш х В х Г) 483 х 44 х 229 мм
