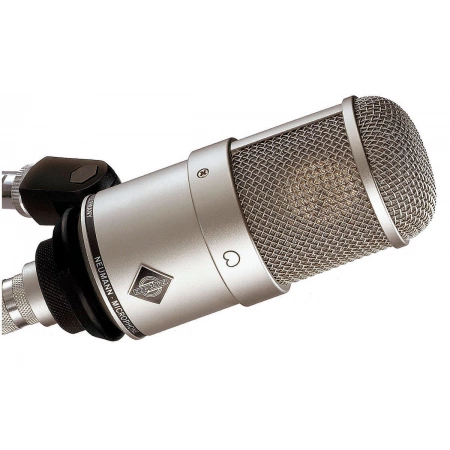

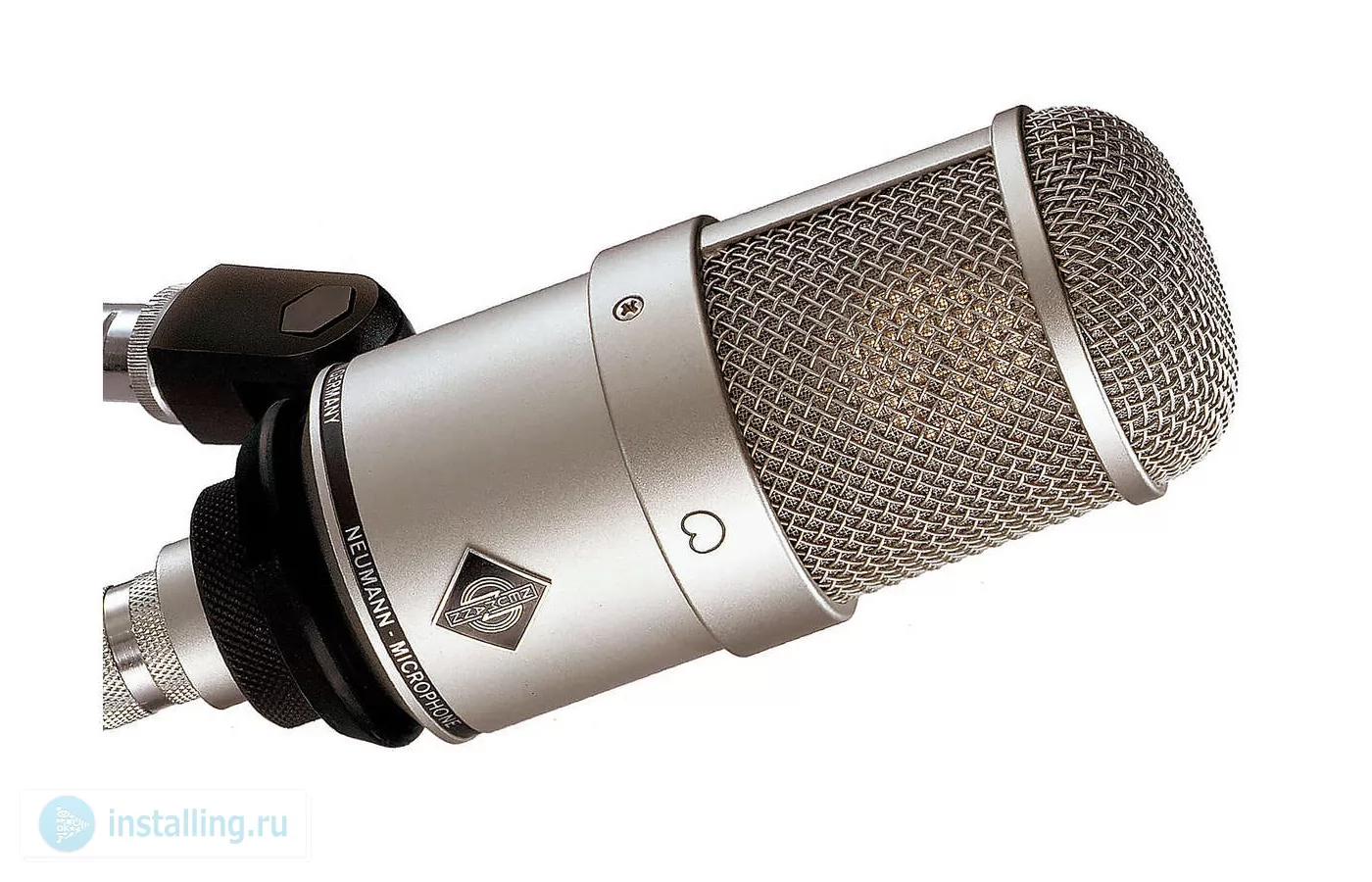

M 147 Tube - ламповый конденсаторный микрофон с кардиоидной диаграммой направленности. Сердцем микрофона является капсюль K47 с двойной диафрагмой, унаследованный от легендарных предшественников, моделей U 47 и M 49.
Следующая в тракте за капсюлем лампа функционирует как преобразователь импеданса. Эффективным элементом конструкции является также бестрансформаторный выходной каскад, отличающийся исключительно низким уровнем собственного шума. Именно благодаря инновационному сочетанию ламповой технологии и современной транзисторной схемотехники модель микрофона М 149 Tube в 1997 году была отмечена премией TEC Award.
M 147 Tube допускает использование микрофонных кабелей большой длины без ухудшения качества аудио сигнала. Как и другие ламповые микрофоны Neumann, M 147 Tube выпускается в корпусе корпусе цвета классический никель.
Микрофон поставляется в высококачественном алюминиевом кейсе. В комплект поставки включены микрофонный кабель, металлическое шарнирное крепление для микрофонной стойки и универсальный блок питания.
Применение
Учитывая прекрасные характеристики легендарного капсюля и лампы микрофон M 147 Tube особенно хорош для записи вокала. Кроме того, он превосходно подойдёт в качестве точечного микрофона для всех типов музыкальных инструментов. Исключительно низкий уровень собственного шума лампового каскада делают M 147 Tube совершенным инструментом для цифровой и аналоговой записи.
Акустические характеристики
На рабочей стороне корпуса M 147 Tube помещён логотип компании Neumann. Чёрный цвет логотипа указывает на принадлежность к классу ламповых микрофонов. Микрофонный капсюль идентичен тому, что устанавливался в модели U 47, и это является решающим фактором, определяющим звуковые характеристики. M 147 Tube обеспечивает ровную частотную отдачу в диапазоне до верхней середины, выше 2 кГц имеется подъем на 3 дБ.
Конструкция металлической защитной сетки напоминает уменьшенную копию U 47. Сетка эффективно предохраняет капсюль от задуваний и взрывных согласных.
Диаграмма направленности
M 147 Tube имеет кардиоидную диаграмму направленности, приближающуюся, скорее, к суперкардиоидной, благодаря особенной конструкции капсюля. В области ВЧ диаграмма направленности становится более выраженной. По диаграмме направленности M147 Tube близок к ламповому микрофону U 47 и его преемнику U 47 fet.
Электрические характеристики
В сравнении с другими микрофонами, преобразователь импеданса, использованный в M 147 Tube, отличается крайне низким уровнем собственного шума - 12 дБ-A / 24 дБ CCIR-взвешенный.
Так же, как и в микрофоне M 149 Tube, в M 147 Tube сочетается современная схемотехника и специально отобранные электронные лампы (триоды). Такой подход в полной мере реализует абсолютное преимущество ламп при передаче сигнала от капсюля к выходному каскаду микрофона: исключается какое-либо окрашивание звука и иные артефакты.
Лампа усиливает сигнал капсюля приблизительно на 10 дБ, таким образом, исключаются возможные влияния на звук последующих компонентов тракта. На выходе M 147 Tube обеспечивается высокое напряжение и, следовательно, микрофон может работать с кабелями длиной до 300 метров без ухудшения качества аудио сигнала.
В целях поддержания идеальных рабочих параметров лампы применяется схема автоматической подстройки анодного тока и напряжения прогрева. Специальный датчик контролирует перепады напряжения в микрофонном кабеле, а соответствующая схема методом лимитирования обратного тока обеспечивает меньший нагрев катода и, соответственно, гарантирует продолжительный срок работы исправной лампы. При этом оптимизация рабочих параметров осуществляется очень быстро.
Фильтр
Электронная схема M 147 Tube обеспечивает ровную частотную отдачу в диапазоне от 20 до 20000 Гц. Характерные звуковые особенности микрофона определяются исключительно характеристиками капсюля.
Надёжность в работе
Как сам капсюль, так и вся схема надёжно защищены от воздействия структурных шумов и задуваний. Благодаря широкому диапазону, M 147 Tube способен без искажений воспроизводить сигналы с чрезвычайно низкими частотными составляющими.
Однако, микрофон может также чувствителен и к интерференционным низкочастотным сигналам, структурным шумам и задуваниям. Для предотвращения нежелательных звуковых эффектов мы предлагаем специальные аксессуары - эластичный подвес EA 1 и ветрозащиту WS 87. Для работы с вокалом мы рекомендуем использовать поп-фильтры PS 15 или PS 20 а.
Источник питания N 149 A
N 149 A – универсальный источник питания, работающий от сети переменного тока в диапазоне напряжений от 100 до 240 В / 50 и 60 Гц. Питание N 149 A осуществляется через стандартную сетевую розетку IEC 320. Выпускаются три версии M 147, различающиеся только типом силового кабеля. Источник питания N 149 A полностью совместим с микрофоном M 147 Tube.
Основные особенности:
Универсальный ламповый микрофон.
Капсюль с диафрагмой большого диаметра, идентичный легендарным моделям U 47 и M 49.
Бестрансформаторная схемотехника.
Низкий уровень собственного шума.
Поставляется в стильном алюминиевом кейсе. В комплект поставки входят металлическое шарнирное крепление, универсальный блок питания, коммутационный кабель.
Технические характеристики
Акустический принцип преобразователь градиента давления
Направленностькардиоидная
Диапазон воспроизводимых частот 20 - 20000 Гц
Чувствительность на 1 кГц при 1 кОм20 мВ/Па
Номинальное сопротивление 50 Ом
Номинальное сопротивление нагрузки 1000 Ом
Отношение сигнал/шум по стандарту CCIR1)
(при 94 дБ SPL) 70 дБ
Отношение сигнал/шум А-взвешенный1)
(при 94 дБ SPL) 82 дБ
Эквивалентный уровень шума по стандарту CCIR1) 24 дБ
Эквивалентный уровень шума А-взвешенный1)12 дБ-A
Максимальный уровень звукового давления для КНИ < 0,5%2)141дБ
Максимальный уровень звукового давления для КНИ < 0,5%2)114 дБ
Типичный уровень звукового давления
(характеристики лампы) 2) для КНИ < 5% 134 дБ
Максимальное выходное напряжение
8 дБu
Напряжение питания блок питания N 149 A
Коммутационный разъём микрофон 8-pin DIN-F
блок питания 3-pin XLR-F
Вес 460 г
Диаметр 57 мм
Диаметр
142 мм
1) Согласно стандарту IEC 60268-1; взвешенный, согласно стандарту CCIR 468-3, квази-пиковый; А-взвешенный, согласно стандарту IEC 61672-1, среднеквадратичный (RMS);
2) Измеряется как эквивалент электрического входного сигнала
Комплект поставки
Микрофон M 147 Tube*.
Сетевой источник питания N 149 A.
Микрофонный держатель SG 2.
Микрофонный кабель KT 8.
Пылезащитный чехол.
Алюминиевый кейс.
