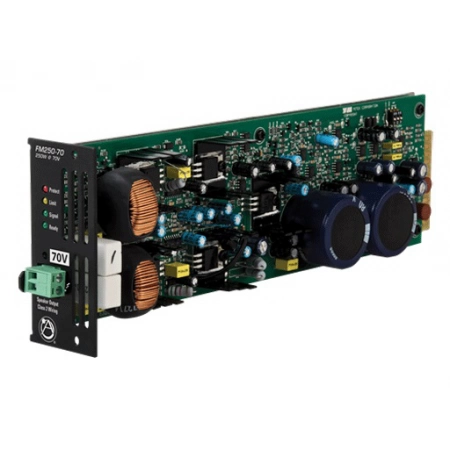

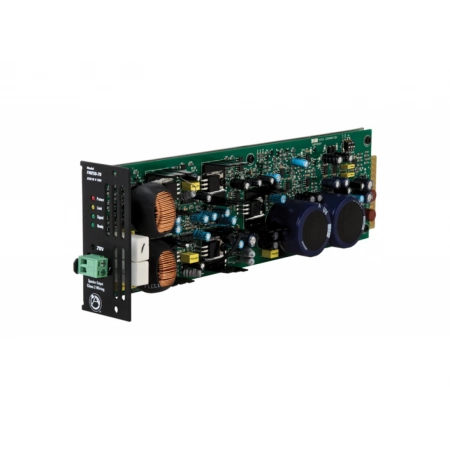

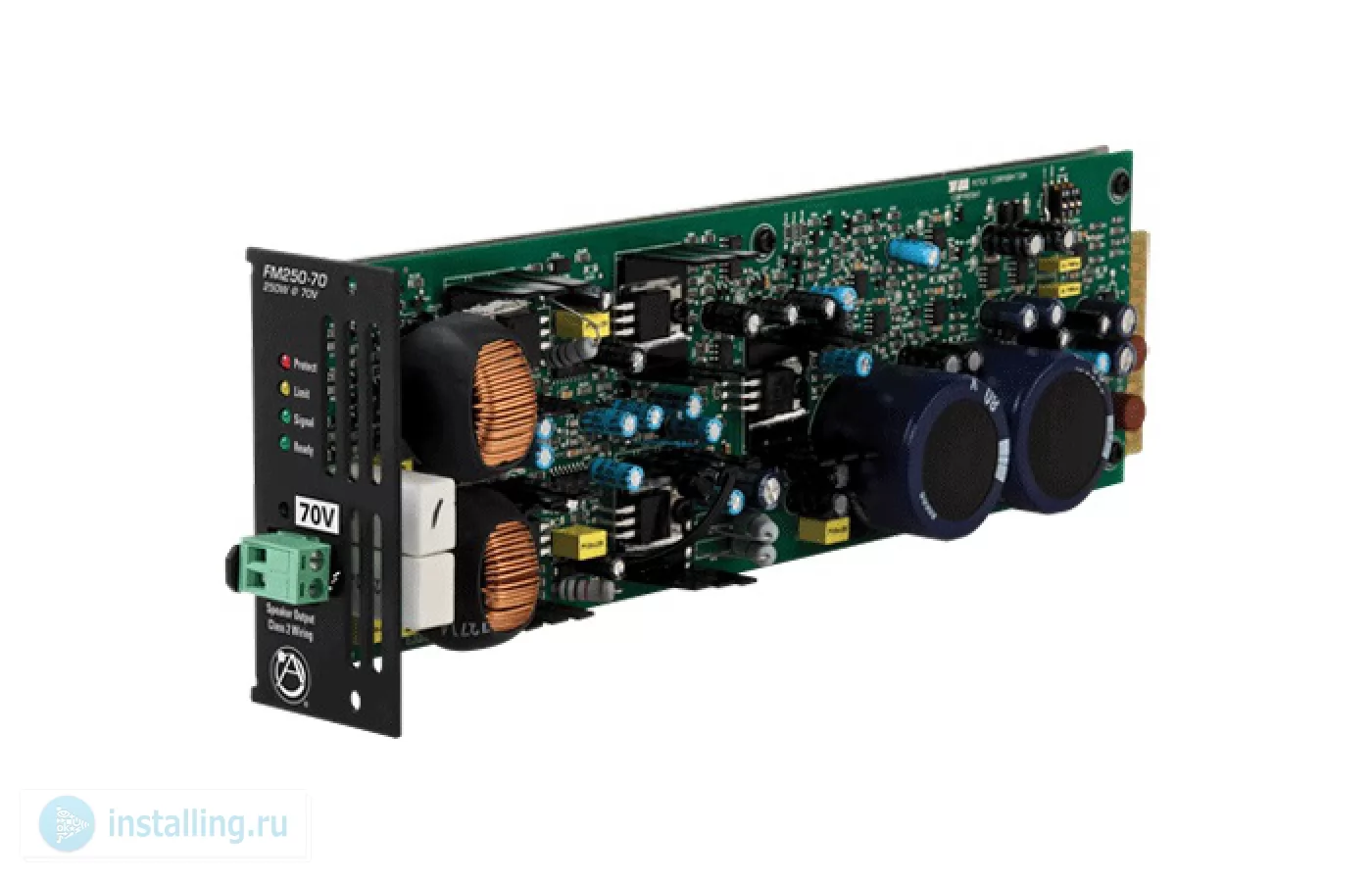

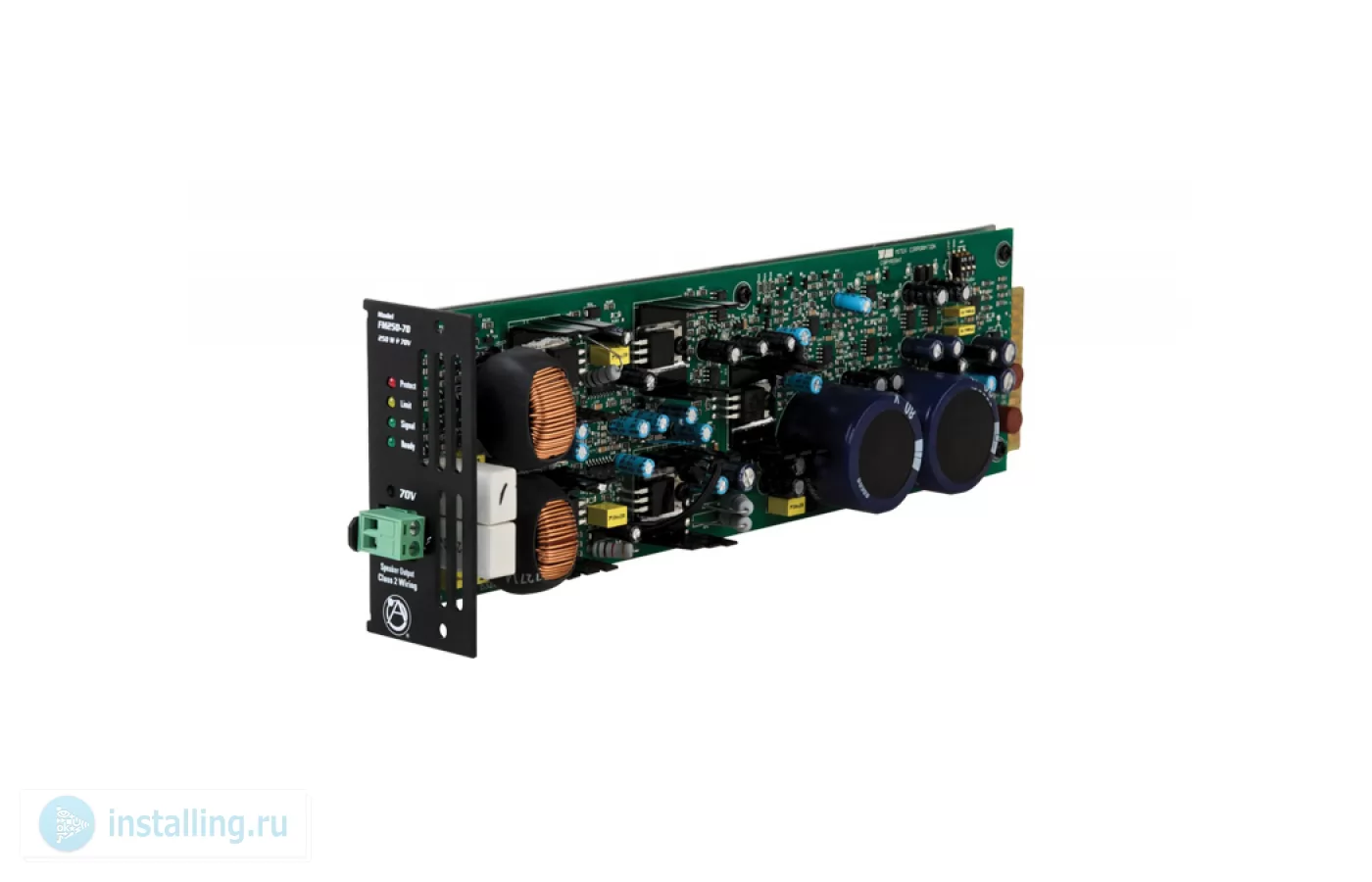

Усилительный модуль Atlas Sound FM250-70

FM250-70 - усилительный модуль с выходом 70,7 В для усилителя мощности F6-MF, класс D, выходная мощность 250 Вт, режекторный фильтр нижних частот с частотой отсечки 30 Гц, амплитудный ограничитель, балансный вход, чувствительность входа 1 В или 2 В, встроенный источник питания, индикация статуса на передней и задней панели. Модуль вставляется в слот системного блока усилителя F6-MF. Высокая энергоэффективность модуля характеризуется величиной к.п.д. 90%. Возможно использование двух модулей при подключении акустической системы по мостовой схеме для получения выходной мощности 500 Вт. Блок имеет собственный источник питания, в котором сильноточные конденсаторы имеют низкое внутреннее сопротивление. Благодаря этому блок немедленно обеспечивает требуемый усилителем ток, что создает в звуковом канале мгновенную импульсную мощность без искажения звука.

• Высокая энергоэффективность, к.п.д. 90%
• Топология класса D
• Режекторный фильтр низких частот с фиксированной частотой отсечки 30 Гц
• Амплитудный ограничитель на входе для исключения искажений
• Выбираемая входная чувствительность из двух значений напряжения 1 В или 2 В
• Усиление по напряжению 30 дБ
• Балансный вход с импедансом 20 кОм

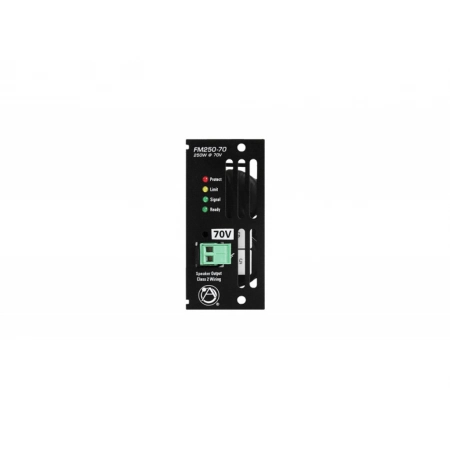

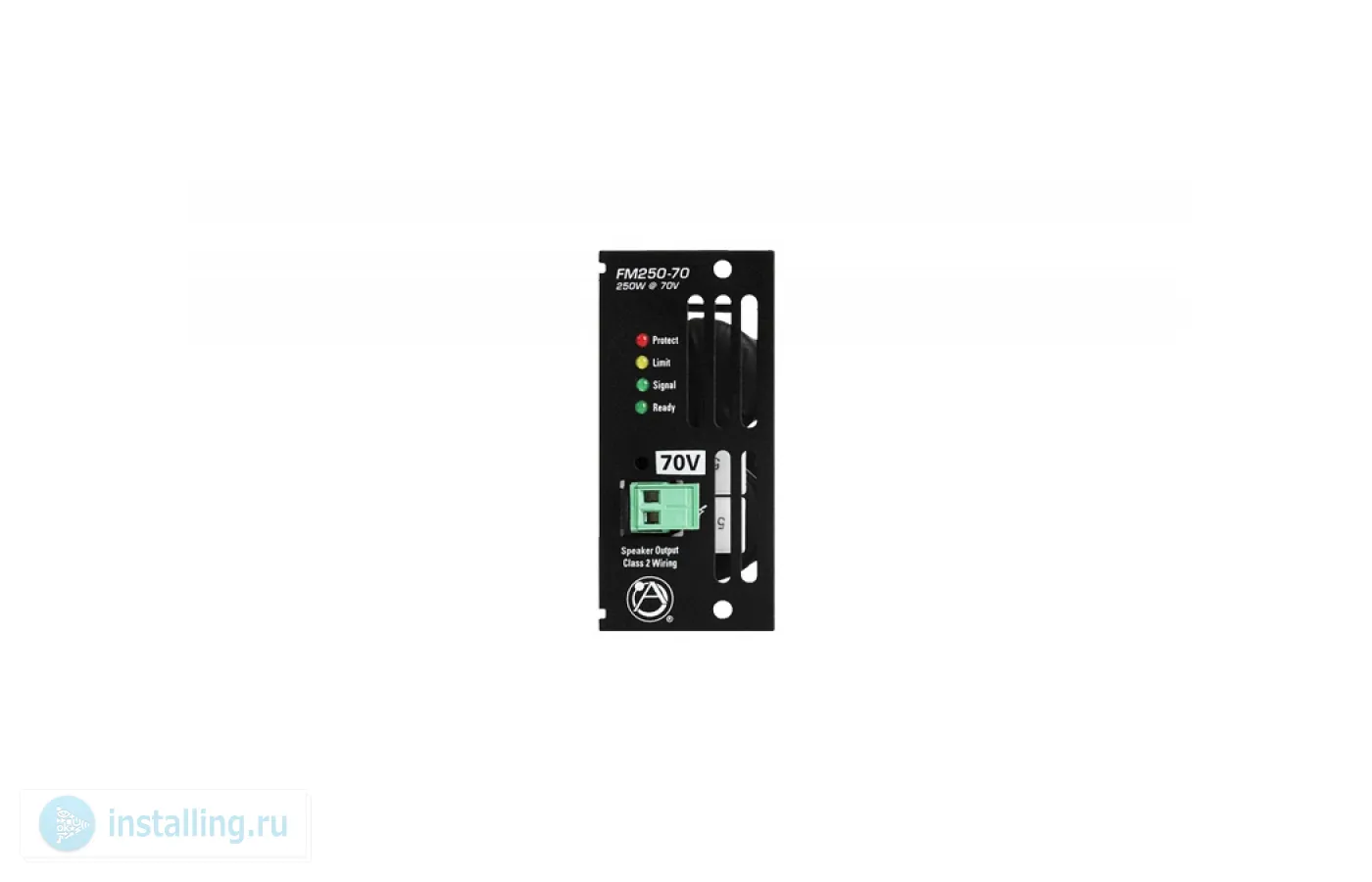

• Индикация статуса на передней и задней панели
• Защита регуляторов входного уровня от несанкционированного воздействия
• Возможность работы в мостовой схеме подключения акустической системы
• Собственный встроенный источник питания с малым внутренним сопротивлением

• Частотная характеристика 30 Гц - 20 кГц (+/-1 дБ)
• Коэффициент нелинейных искажений не более 0,2% (1 кГц, номинальный выход)
• Отношение сигнал шум -90 дБ (в пределах допустимого выходного уровня сигнала)
• Чувствительность входа выбираемые значения 1 В или 2 В
• Усиление по напряжению 30 дБ
• Входной импеданс 20 кОм, балансный вход
• Импульсная выходная мощность (частота 1 кГц, питание от быстро восстанавливающегося источника системного блока F6-MF) при работе 1-го канала блока F6-MF - 300 Вт
• при работе 2-х каналов блока F6-MF - 280 Вт в каждом канале
• при работе 6-ти каналов блока F6-MF - 250 Вт в каждом канале
• Непрерывная мощность (частота 1кГц, длительность 30 мин) при работе 1-го канала блока F6-MF - 270 Вт
• при работе 2-х каналов блока F6-MF - 250 Вт в каждом канале
• при работе 6-ти каналов блока F6-MF - 170 Вт в каждом канале
• Потребляемая мощность усилительного модуля типа на FM250 (сеть 120 В) максимальная 275 Вт (потребляемый ток 2,33 А, тепловыделение 938 BTU)
• средняя 91 Вт (потребляемый ток 0,77 А, тепловыделение 310 BTU)
• Размеры корпуса (ШxВxГ) 38x86x264 мм
• Вес модуля типа FM250 0,36 кг
