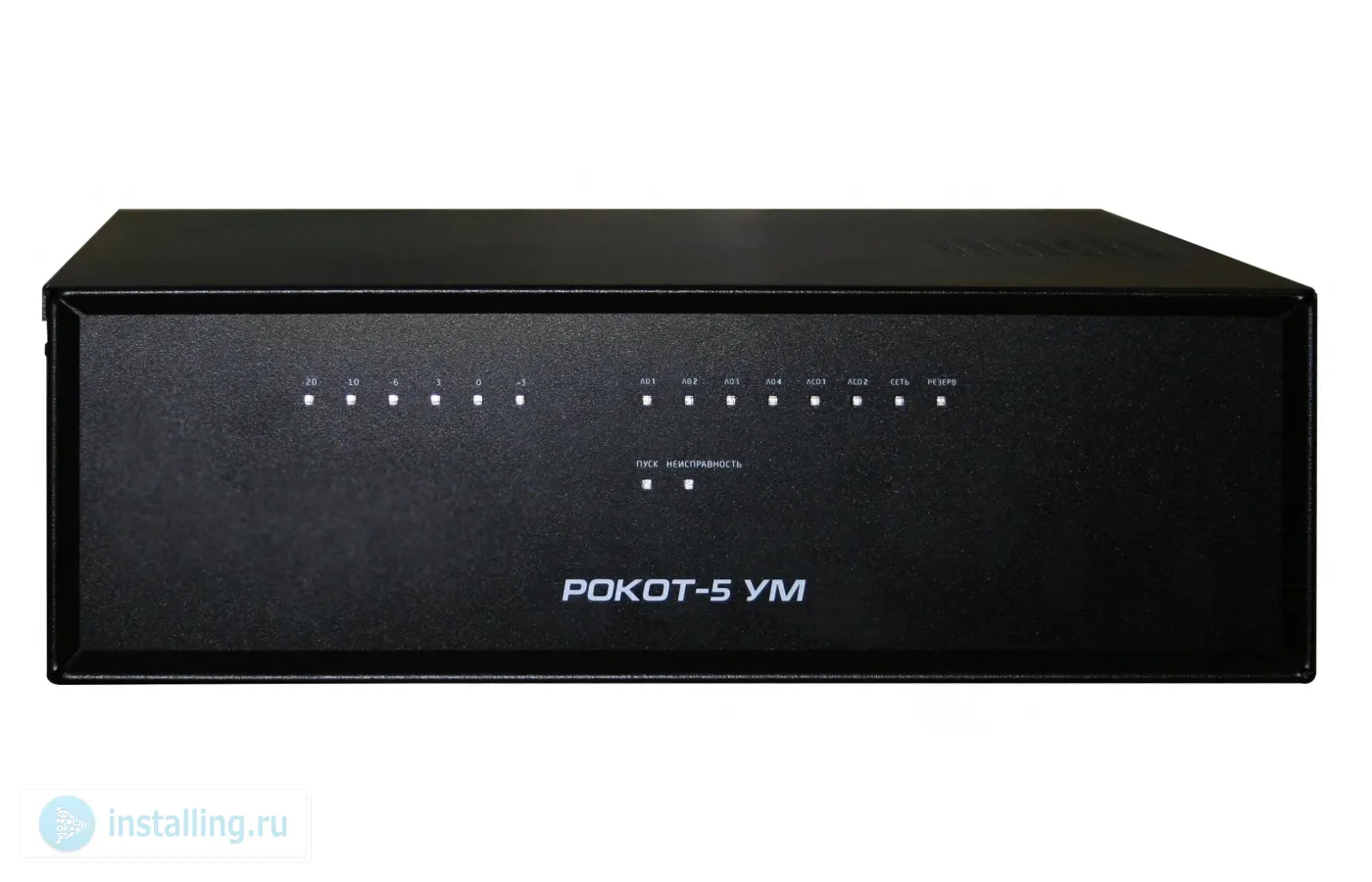

Усилитель мощности Сибирский Арсенал Рокот-5 УМ-30

Назначение изделия

Усилитель мощности «Рокот-5 УМ» входит в состав системы речевого оповещения пожарной «Рокот-5» и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»

Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ.
Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ.
Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.

Усилитель имеет следующие основные режимы работы:
- дежурный;
- трансляция сигнала.
