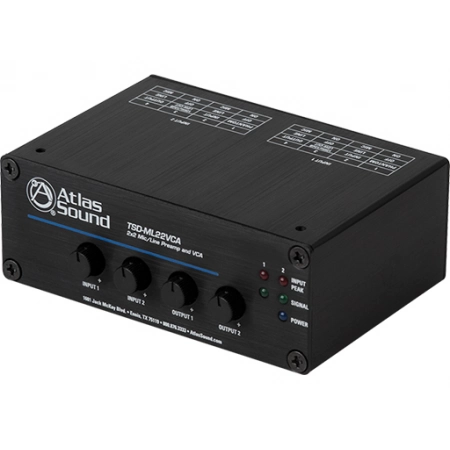

Предусилитель Atlas Sound TSD-ML22VCA

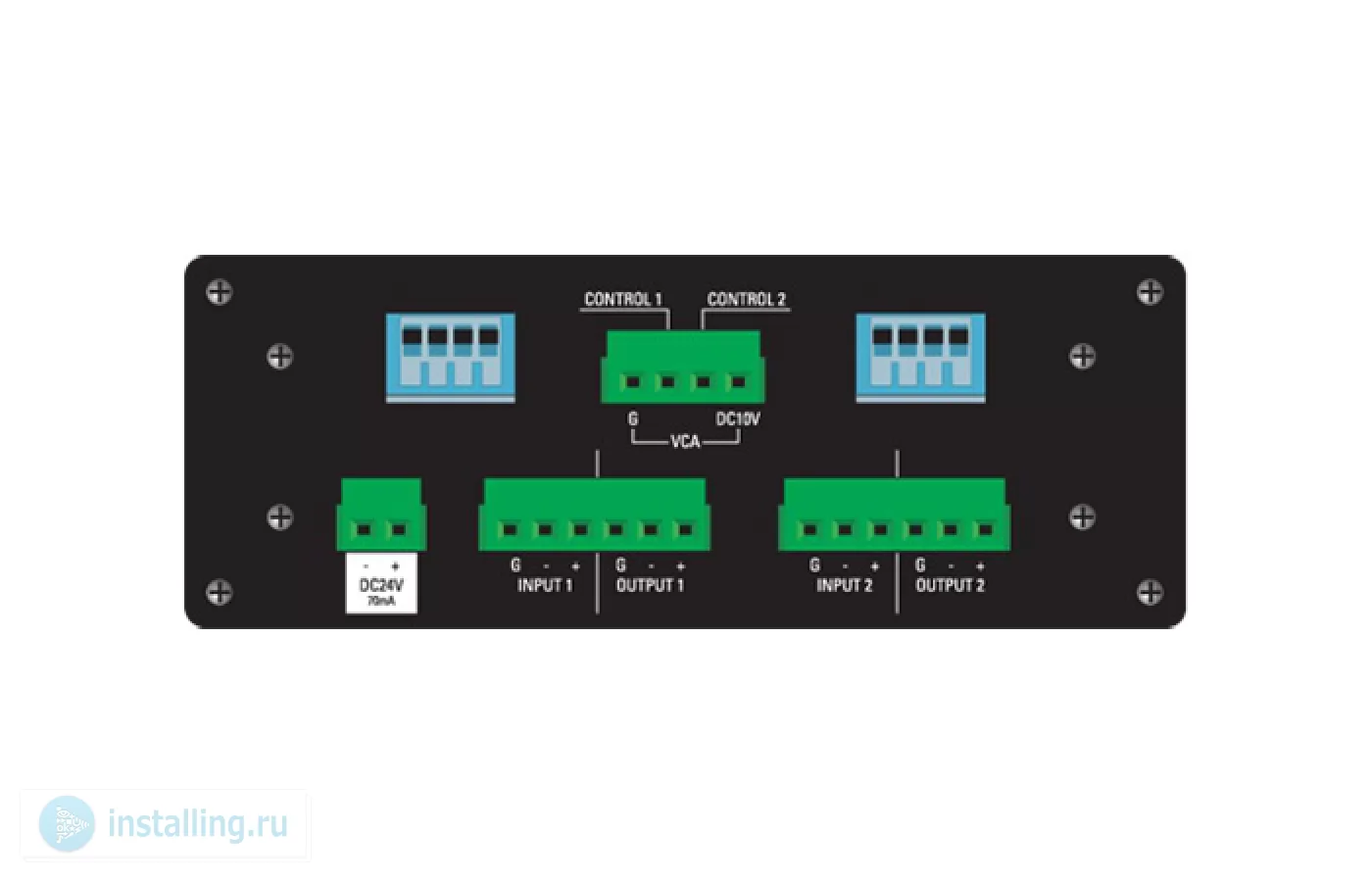

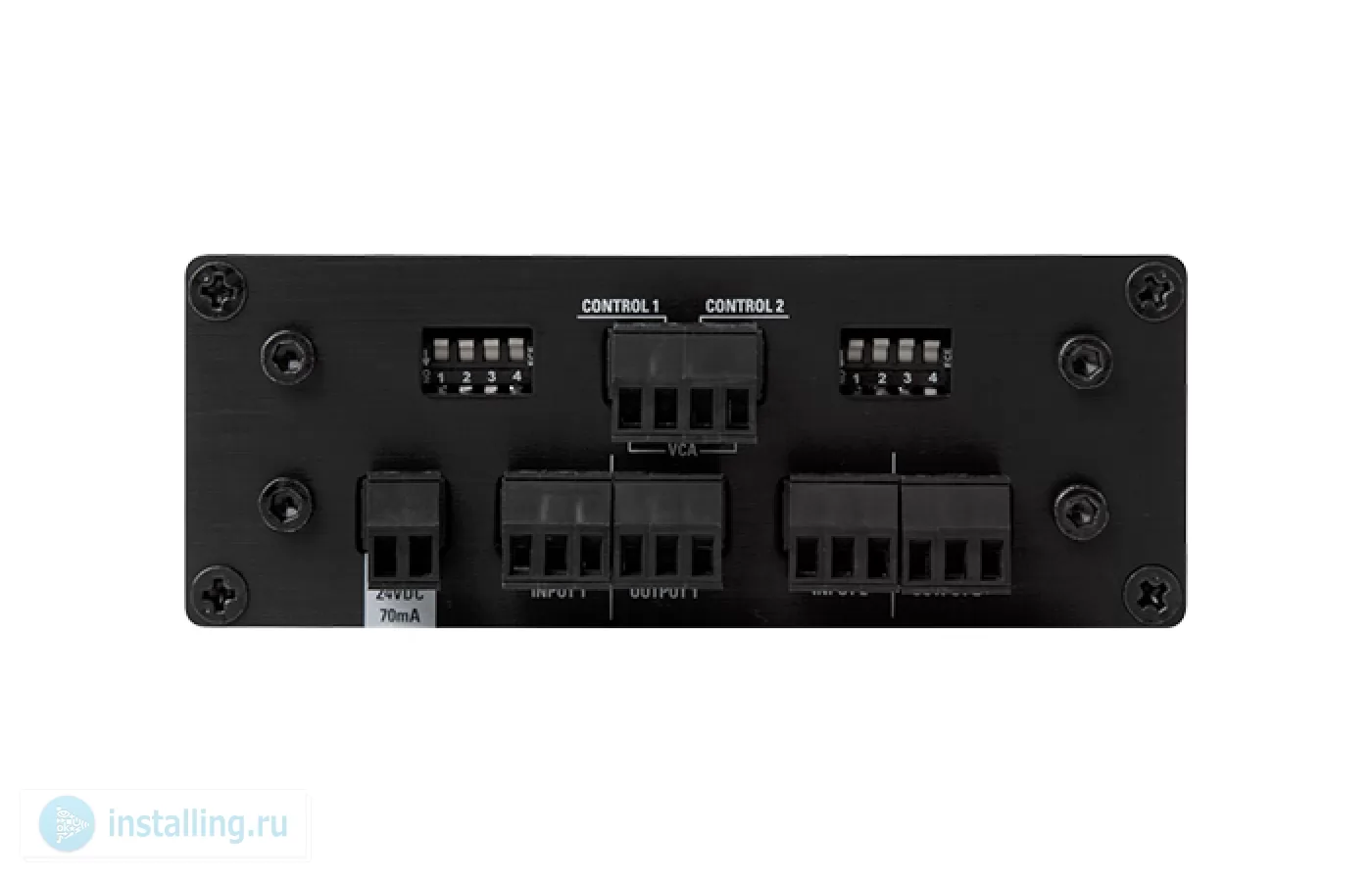

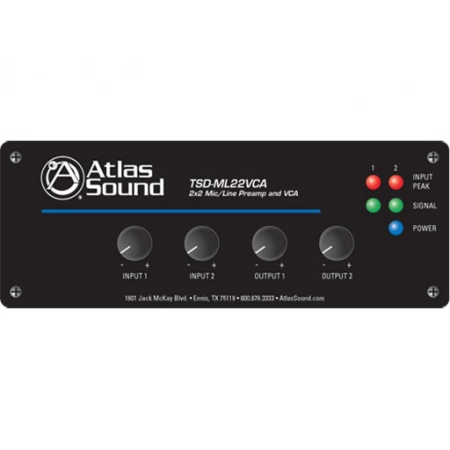

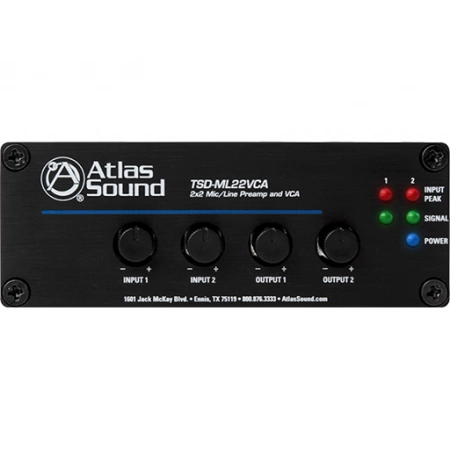

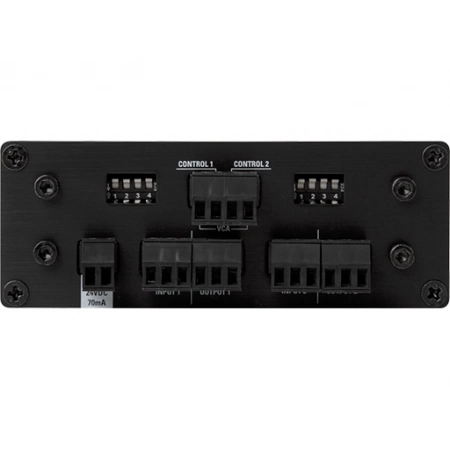

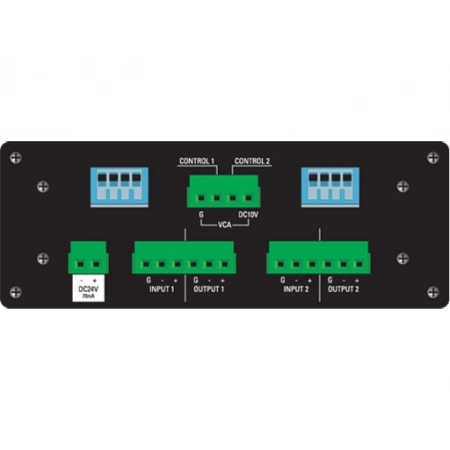

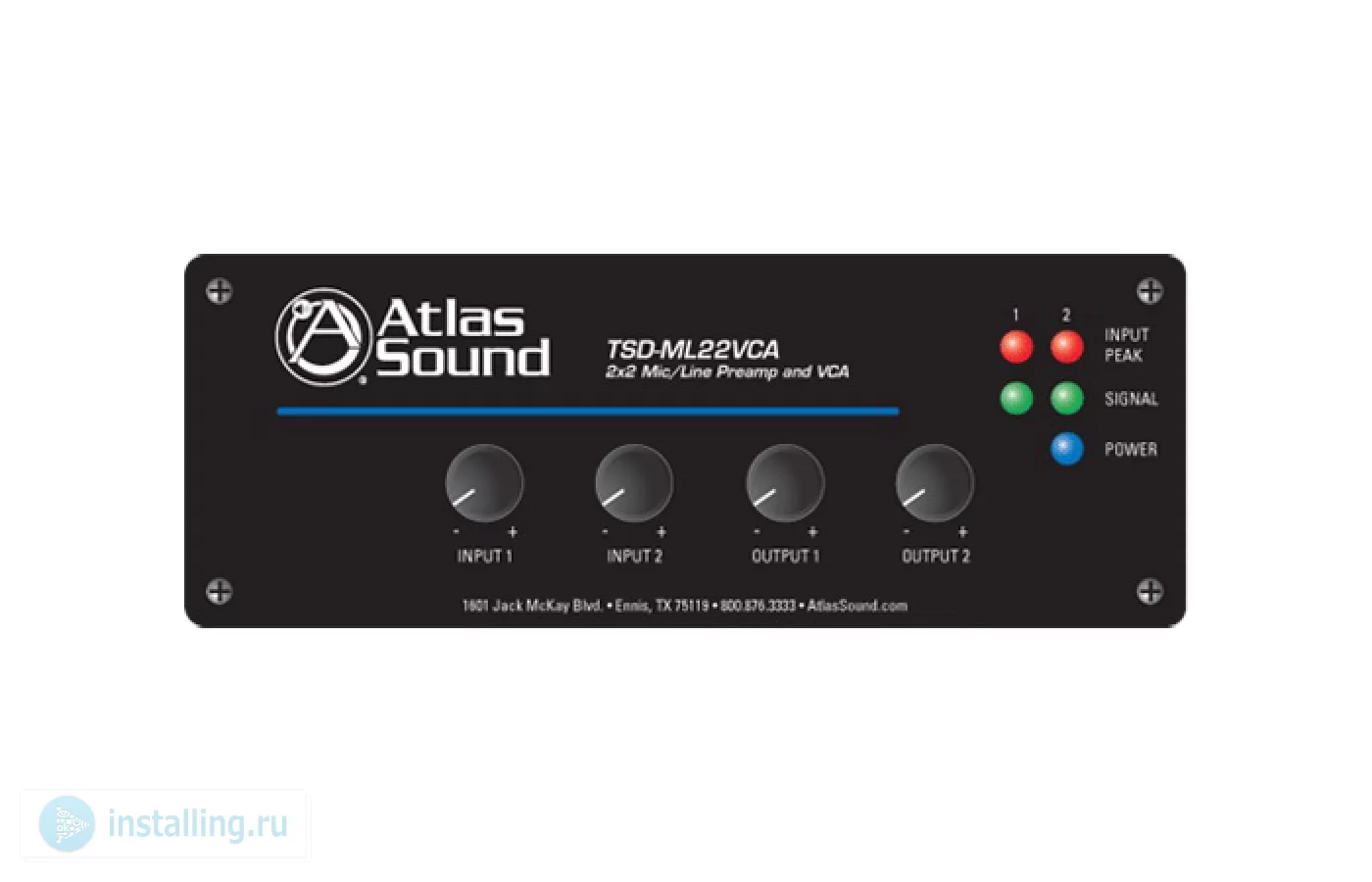

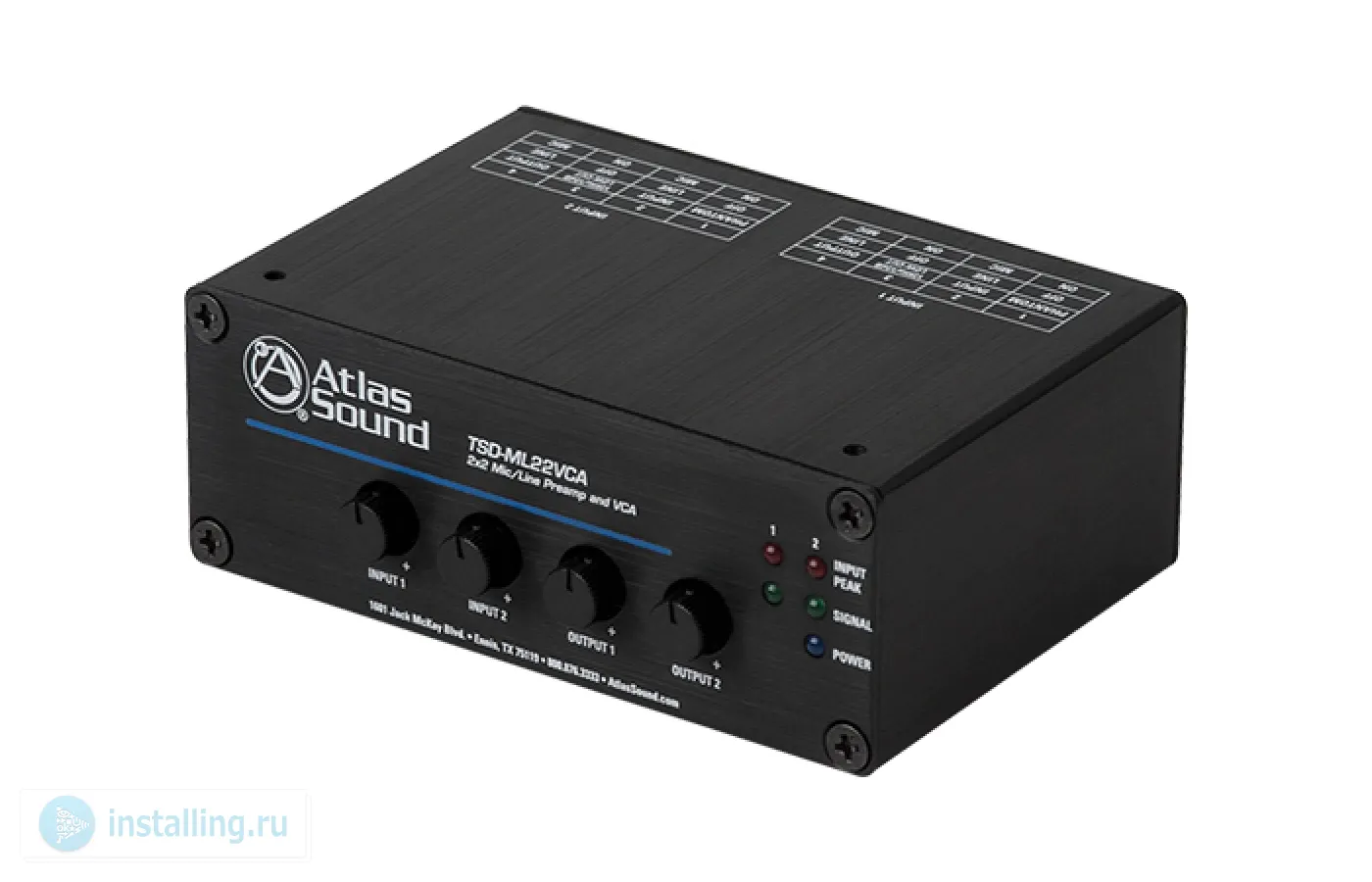

TSD-ML22VCA – двухканальный предусилитель микрофонных/линейных сигналов, все разъемы Phoenix, локальное и дистанционное бестрансформаторное управление выходными уровнями по напряжению, подключаемые на входах фантомное питание и заграждающий фильтр низких частот, раздельный выбор микрофонного или линейного уровня на входах и на выходах. На передней панели предусилителя расположены светодиодные индикаторы питания, нормального и пикового входных уровней и 4 ручки регулировки входных и выходных уровней. Для предотвращения случайных или несанкционированных изменений ручки могут быть заменены на опционные защитные крышки после установки нужных уровней. Подключения входов и выходов, а также устройств дистанционного управления осуществляются на задней панели посредством разъемов Phoenix. Здесь же имеются два переключателя (каждый на 2 положения и 4 направления), которые для каждого независимого канала позволяют выбрать микрофонный или линейный уровни входов и выходов, а также подключить или отключить фантомное питание микрофонов и заграждающие фильтры низких частот на входах. Питание предусилителя осуществляется от внешнего источника постоянного тока напряжением 24 В, подключаемого к разъему на задней стенке. Источник питания поставляется отдельно. Предусилитель TSD-ML22VCA относится к линейке приборов Atlas Sound TSD – «сберегающие время» (англ. Time Saving Devices = TSD), в неё входят микшеры, усилители мощности, предусилители, усилители-распределители и другие управляющие приборы.

• Усиление, управляемое по напряжению (англ. Voltage Control Amplification, VCA) для дистанционного управления уровнем микрофонов или линейных источников
• Два микрофонных/линейных входа
• Все подключения посредством разъемов Phoenix
• Прибор относится к микрофонным предусилителям высокого качества с подключаемым фантомным питанием
• Наличие подключаемого низкочастотного заграждающего фильтра с частотой среза 125 Гц и ослаблением 12 дБ на октаву на каждом входе
• Светодиодная индикация поданного питания и нормального и предельного уровней входных сигналов
• Выход с большим усилением для питания длинных балансных линий
• Отдельные контакты заземления для всех входных и выходных кабелей
• Защитные крышки для всех регулировок на передней панели
• Соответствие стандартам Energy Star

• Входной импеданс 1.2 кОм при балансном и 600 Ом при небалансном подключении
• Фантомное питание 24 В постоянного тока, подключаемое при необходимости
• Частота среза заграждающего фильтра нижних частот 125 Гц
• Ослабление заграждающего фильтра нижних частот 12 дБ
• Входной линейный уровень (балансный выход) 1 В (0 дБВ) небалансный, 2 В (+6 дБВ) балансный
• Входной микрофонный уровень (балансный выход) 10 мВ (-40 дБВ), усиление +46 дБ
• Выходной импеданс 300 Ом балансный, 150 Ом небалансный
• Выходной линейный уровень (2 В (+6 дБВ) на балансном входе) 1 В (0 дБВ)
• Выходной микрофонный уровень (80 мВ (-21 дБВ) на микрофонном входе) 10 мВ (-40 дБВ)
• Частотная характеристика 20 Гц–20 кГц (±1 дБ)
• Коэффициент нелинейных искажений 0.06% на частоте 1 кГц
• Отношение сигнал/шум линейный вход 1 канала /линейный выход 2 канала – 85 дБВ
• микрофонный вход 1 канала/ линейный выход 2 канала – 70 дБВ
• линейный вход 1 канала /микрофонный выход 2 канала – 55 дБВ
• микрофонный вход 1 канала/ микрофонный выход 2 канала – 55 дБВ
• Ток, потребляемый от источника постоянного тока напряжением 24 В 70 мА
• Размеры корпуса (Ш x В x Г) 102 x 38 x 64 мм
• Масса 0.165 кг
