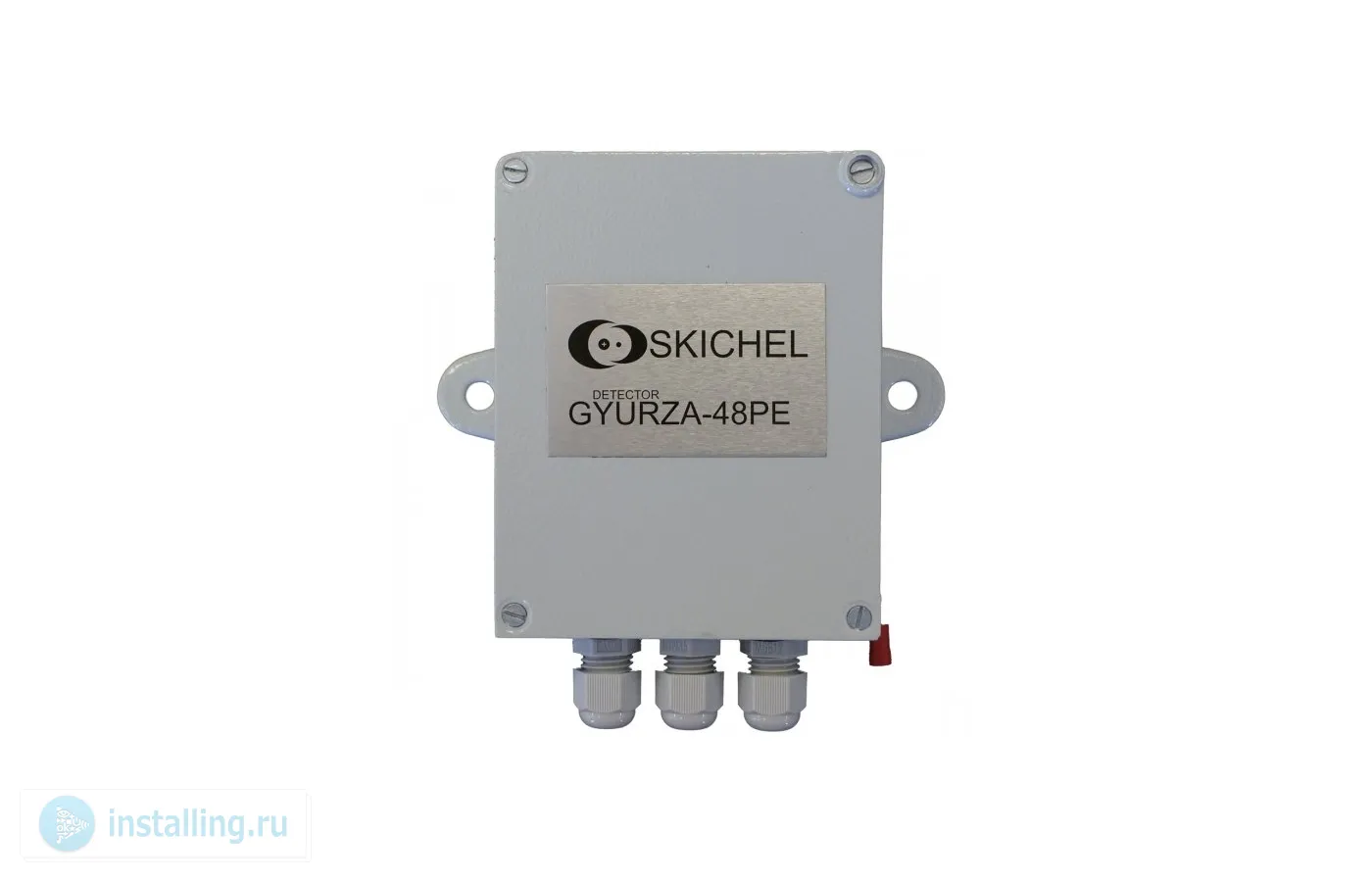

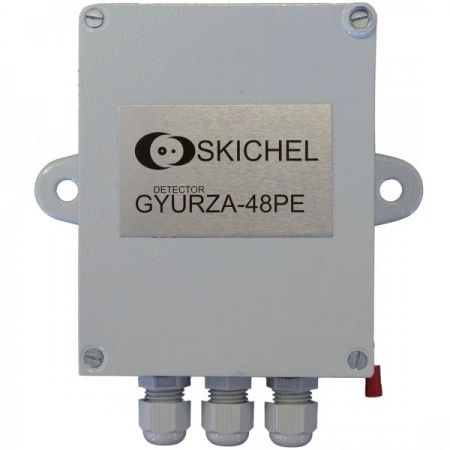

Извещатель охранный поверхностный вибрационный однозоновый СКИЗЭЛ Гюрза-048ПЗ

Назначение изделия

Извещатель - вибрационный, однопозиционный, пассивный, частично маскируемый, с поверхностной зоной обнаружения, служит для оборудования ограждающих строительных конструкций (стены, потолки, полы) и периметровых заграждений большой протяженности (железобетонные, кирпичные заграждения, сварные и кованые решетки и т.п.), устанавливается стационарно.
Извещатель предназначен для оборудования строительных конструкций и периметровых заграждений с целью формирования тревожного извещения об их вибрации в зоне обнаружения при несанкционированном преодолении методом разрушения конструкции (пробоем, сверлением и т.п.) или методом нарушения целостности чувствительного элемента, проложенного по охраняемой поверхности.
Извещатель обеспечивает контроль целостности чувствительного элемента (кабеля, обладающего виброэлектрическим эффектом) и линии его подключения. При их повреждении (коротком замыкании или обрыве) извещатель обеспечивает выдачу извещения о неисправности.

Особенности

Пассивный. Основан на регистрации блоком обработки сигнала изменений зарядов в чувствительном элементе - виброкабеле при ударных и вибрационных воздействиях на охраняемые строительные конструкции и заграждения.

Комплектация

Блок обработки сигналов (БОС) — 1шт.;
Муфта переходная (МП) — 1 комплект;
Устройство оконечное (УО- 001) — 1 комплект;
Кабель РК 50-2-16 — 5 м.

Дополнительное оборудование

- ЧЭ КТВУ-М, чувствительный элемент, проложенный внутри или по строительной конструкции в трубе или коробе, предназначен для формирования электрического сигнала при попытке преодоления зоны обнаружения методом пробоя или сверления элементов конструкции.
В качестве чувствительного элемента используют кабель обладающий виброэлектрическими свойствами.
(212671)- Муфта переходная предназначена для электрического соединения чувствительного элемента с линией подключения к блоку обработки сигналов (кабель РК 50-2-16), а также для экранирования и герметизации места соединения.
При оборудовании извещателем ворот и калиток используют муфту переходную, при этом металлорукав, защищающий кабель линии подключения (кабель РК 50-2-16), фиксируют дополнительно скобой или при помощи протяжной коробки.
(031129)- Муфта соединительная предназначена для соединения (при необходимости) двух отдельных отрезков чувствительного элемента друг с другом, а также для экранирования и герметизации места соединения.
(219187)- Устройство оконечное УО-001, предназначено для обеспечения постоянного контроля целостности чувствительного элемента и линии подключения его к БОС, а также для экранирования и герметизации конца чувствительного элемента.
