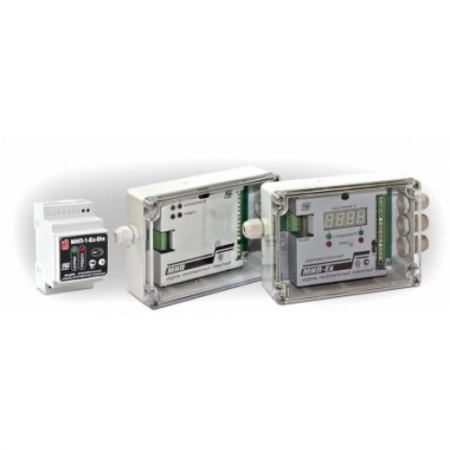

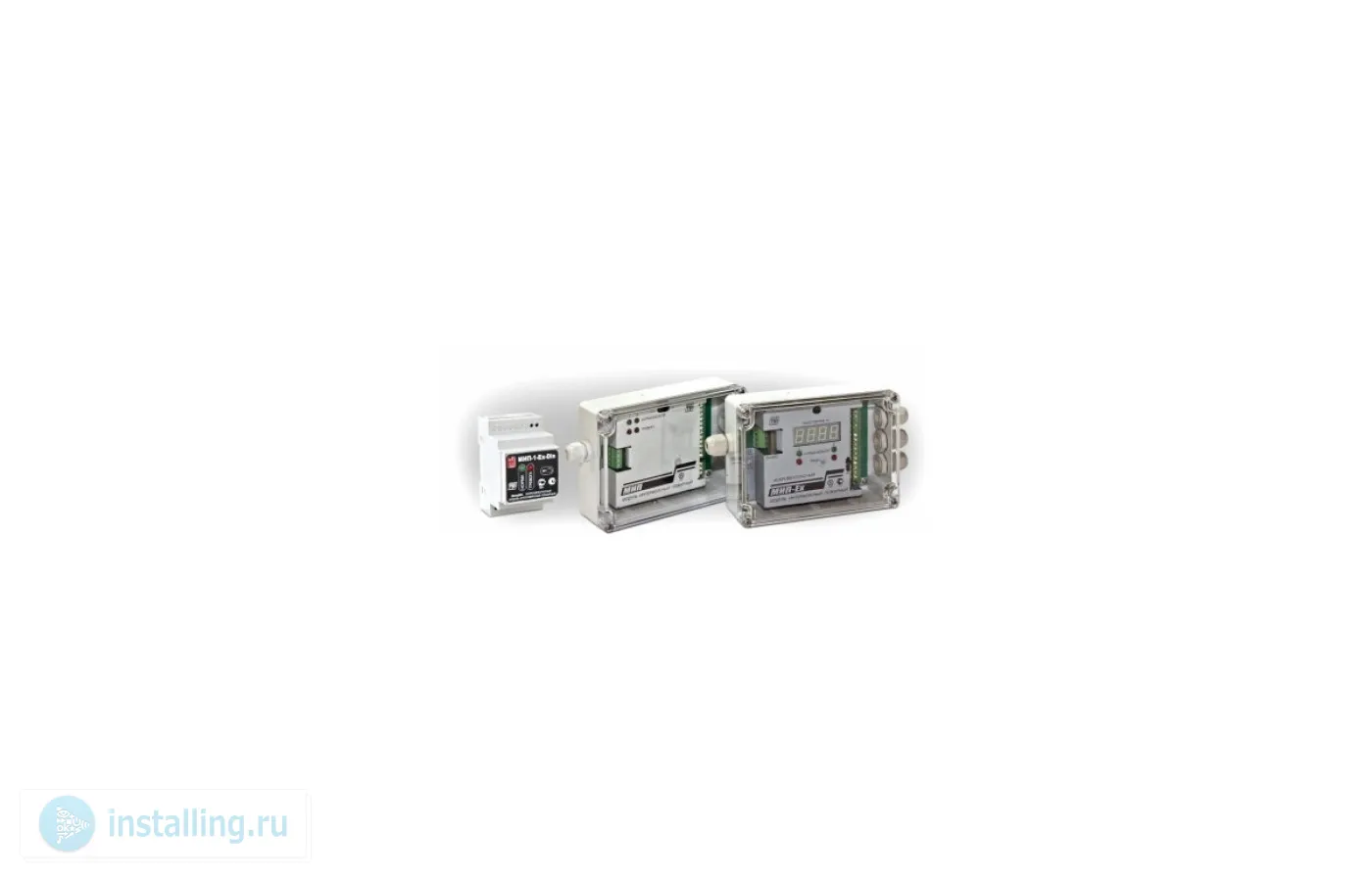

Модуль интерфейсный пожарный взрывозащищенный Спецприбор МИП-1И-Ex

Назначение изделия

Выполняет функции прибора приемно-контрольного пожарного и предназначен для контроля состояния извещателя пожарного линейного (термокабель) типа PHSC (Protectowire Inc.), PROLINE TH или их аналогов по всей его длине и выдачи дискретных сигналов о его состоянии во внешние цепи.
Область применения модулей МИП - системы пожарной сигнализации и автоматического пожаротушения объектов (в том числе взрывоопасных) с применением в качестве извещателя термокабеля Protectowire или его аналогов.
При этом, модули МИП могут применяться как самостоятельные приемно-контрольные приборы, обладающие всеми необходимыми функциями, так и в качестве промежуточного звена (барьера), обеспечивающего контроль термокабеля и работающего на некий приемно-контрольный прибор.

Особенности

высокая информативность – 3 типа принимаемых извещений
наличие режима калибровки
режим запоминания тревоги
наличие световой и звуковой сигнализации
вариант с «искробезопасными цепями»
высокая точность определения точки срабатывания
наличие интерфейса RS-485, протокол MODBUS

Модули МИП внесены в номенклатурный Справочник МТР ОАО "Газпром". Коды МТР 2149504 - 2149513

Дополнительная информация

Особенностью всех модулей МИП является возможность контроля удаленного термокабеля, подключенного к модулю обычным медным кабелем. При этом МИП осуществляет контроль замыкания в подводящих медных проводах и различает его от образующегося при пожаре замыкания в термокабеле. Для обеспечения данной функции осуществляется калибровка модуля после монтажа цепей шлейфов сигнализации.
Модули имеют адресные (по каждому ШС) гальванически разделенные выходы НОРМА и ТРЕВОГА для передачи во внешние цепи соответствующих извещений. Выходы являются переключающими (имеются нормально-замкнутая и нормально-разомкнутая группа) типа «сухой контакт». Передача извещений осуществляется путем переключения соответствующих групп выходных контактов.
Взрывозащищенные модули обеспечивают искробезопасность шлейфов сигнализации (линий термокабеля). Эти модули с входными искробезопасными электрическими цепями уровня iа подгруппы IIС относятся к связанному электрооборудованию (по ГОСТ Р 51330.10), имеют маркировку взрывозащиты [Exiа]IIС, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон помещений и наружных установок.
Модули в режиме ТРЕВОГА ШС отображают на индикаторе расстояние в метрах от начала термокабеля до точки срабатывания. Данные модули также оснащены интерфейсом RS-485, по которому осуществляется как передача извещений и расстояния, так и программирование модуля (в частности установка величины погонного сопротивления термокабеля).
