1 выход управления с контролем, 2 ШС контроля положения; RS-485; U-коммут.10...16/21...28 В, I-коммут.3 А; U-пит.12/24 В, I-потр.80 мА; IP40, t-раб.-30...+55°С, 200х118х43 мм
Назначение изделия

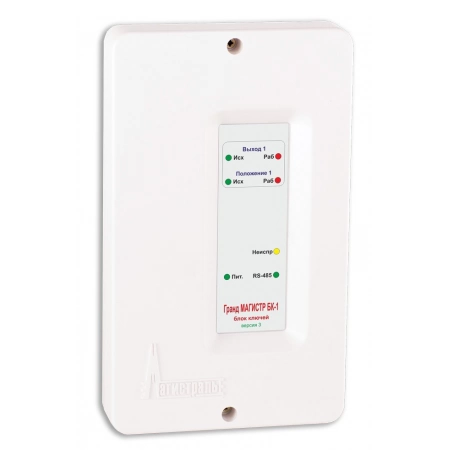

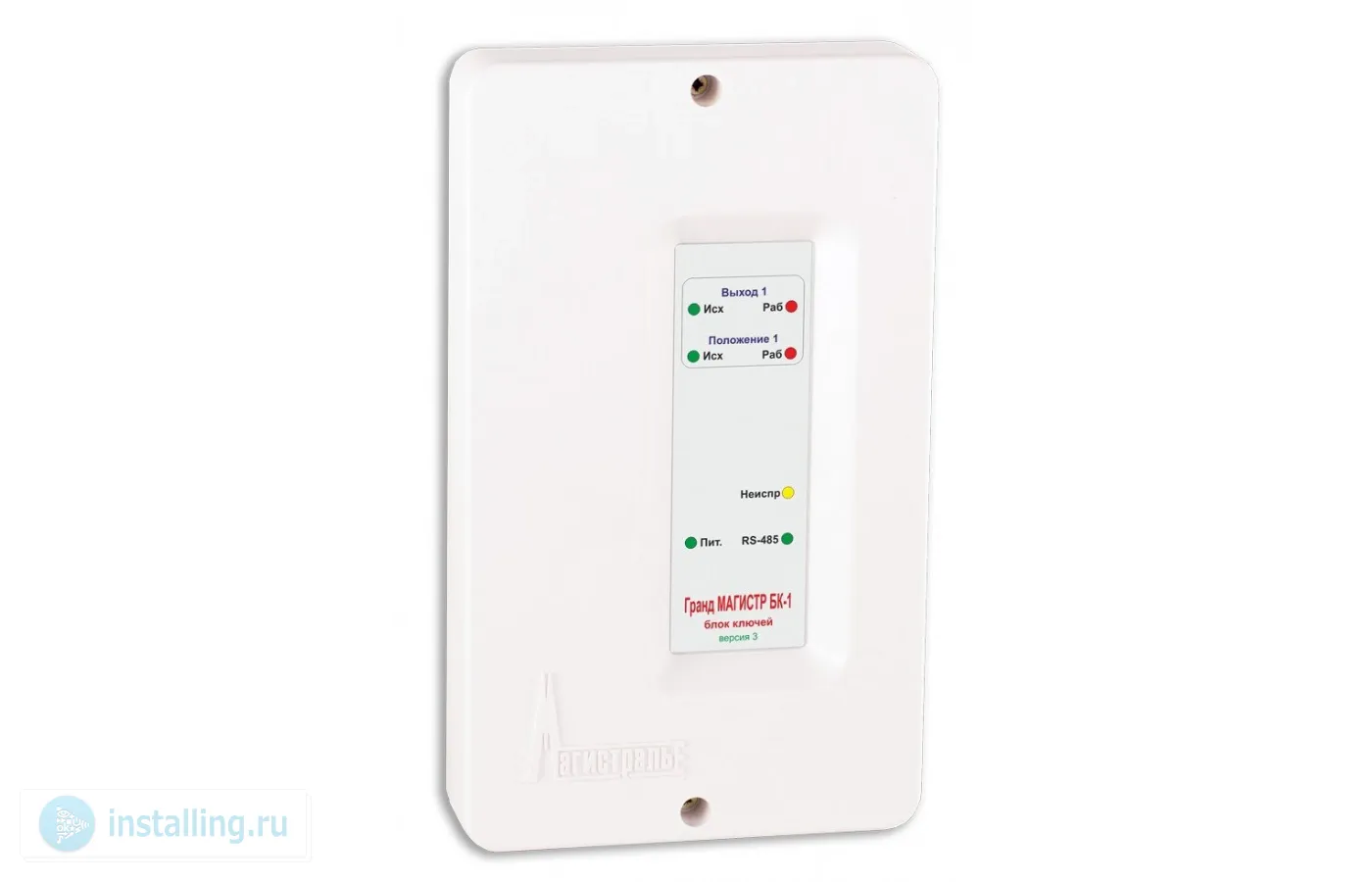

• Блок ключей исполнения БК-1 предназначен для управления и контроля положения одного или двух исполнительных устройств (клапан дымоудаления, огнезадерживающий клапан), входящих в состав системы противодымной защиты.
• Предназначен для работы в приборах ППКОП Гранд МАГИСТР (версия 3.1), ППКУП Гранд МАГИСТР ПУ (версия 3.1), ППКУОП Гранд МАГИСТР-125 (версия 3.1), ППКУОП Магистратор (версия 3.1).
• Контроль состояния и управление выходами с помощью клавиатуры Гранд МАГИСТР Кл ИУ (версия 3.1).
• Организация до 30 независимых выходов управления в одном приборе.
• Цепи каждого выхода контролируются отдельно на обрыв и короткое замыкание.
• Управления приводами исполнительных устройств с напряжением 12/24В
• Управления приводами исполнительных устройств с напряжением 220В через устройство коммутации релейное 12В
• Контроль крайнего исходного и крайнего рабочего положения исполнительного устройства.
• Программируемое время задержки и длительности перевода в рабочее или исходно положение.
• Два входа питания от внешнего РИП 12В или 24В с контролем номинала.
• Режимы управления выходами: автоматический, дистанционный с клавиатуры управления, дистанционный от внешних устройств дистанционного пуска.
• Ручное локальное тестирование работы выходов при монтаже.
Особенности
Без клавиатуры управления работа блоков ключей возможна только в автоматическом режиме по сигналу «Пожар» или сработке элементов дистанционного пуска, Приведение клапанов в исходное положении возможно только вручную или с помощью возвратной пружины.
