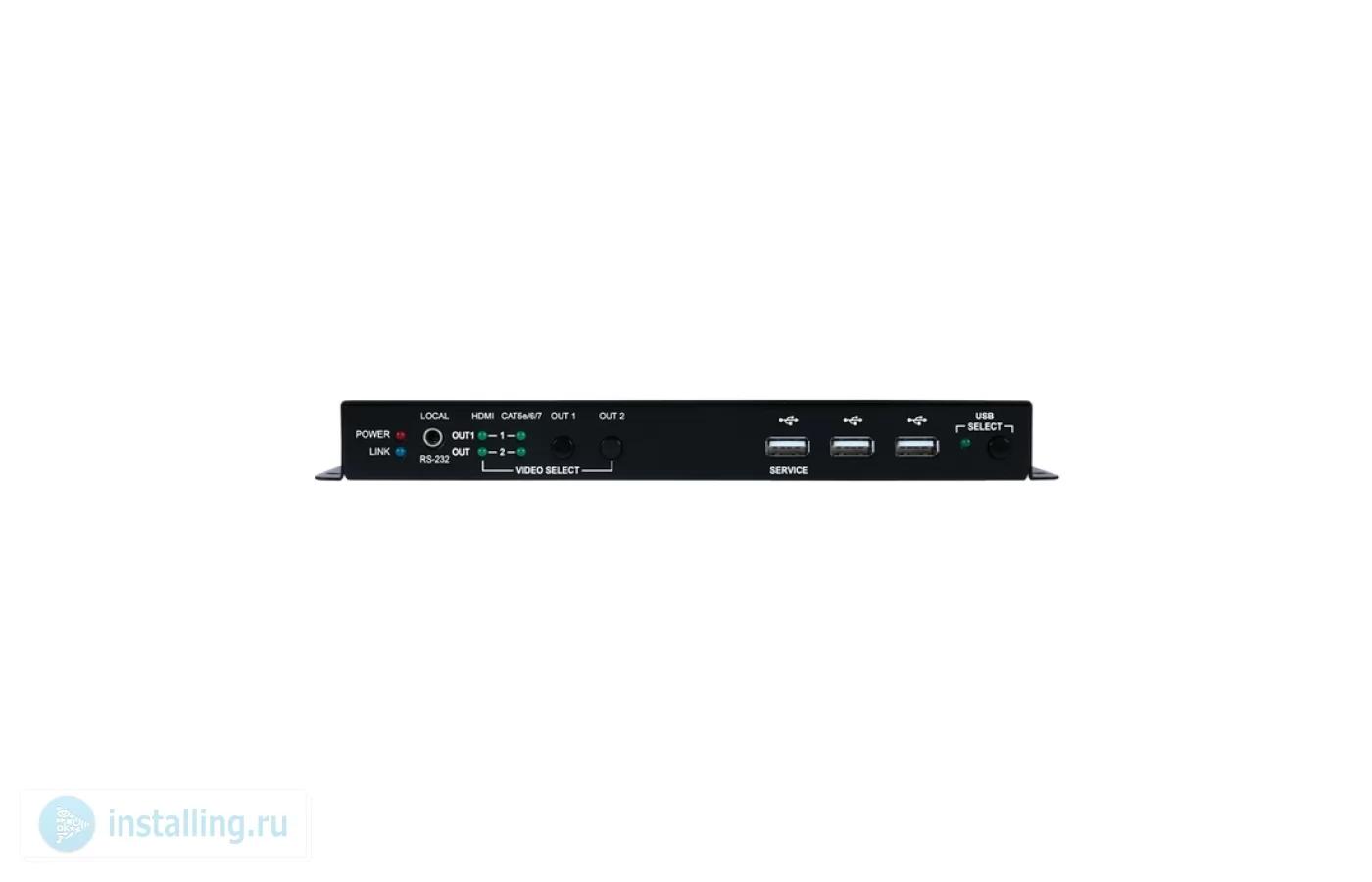

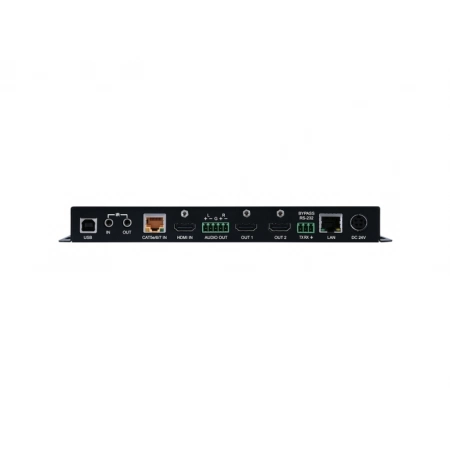

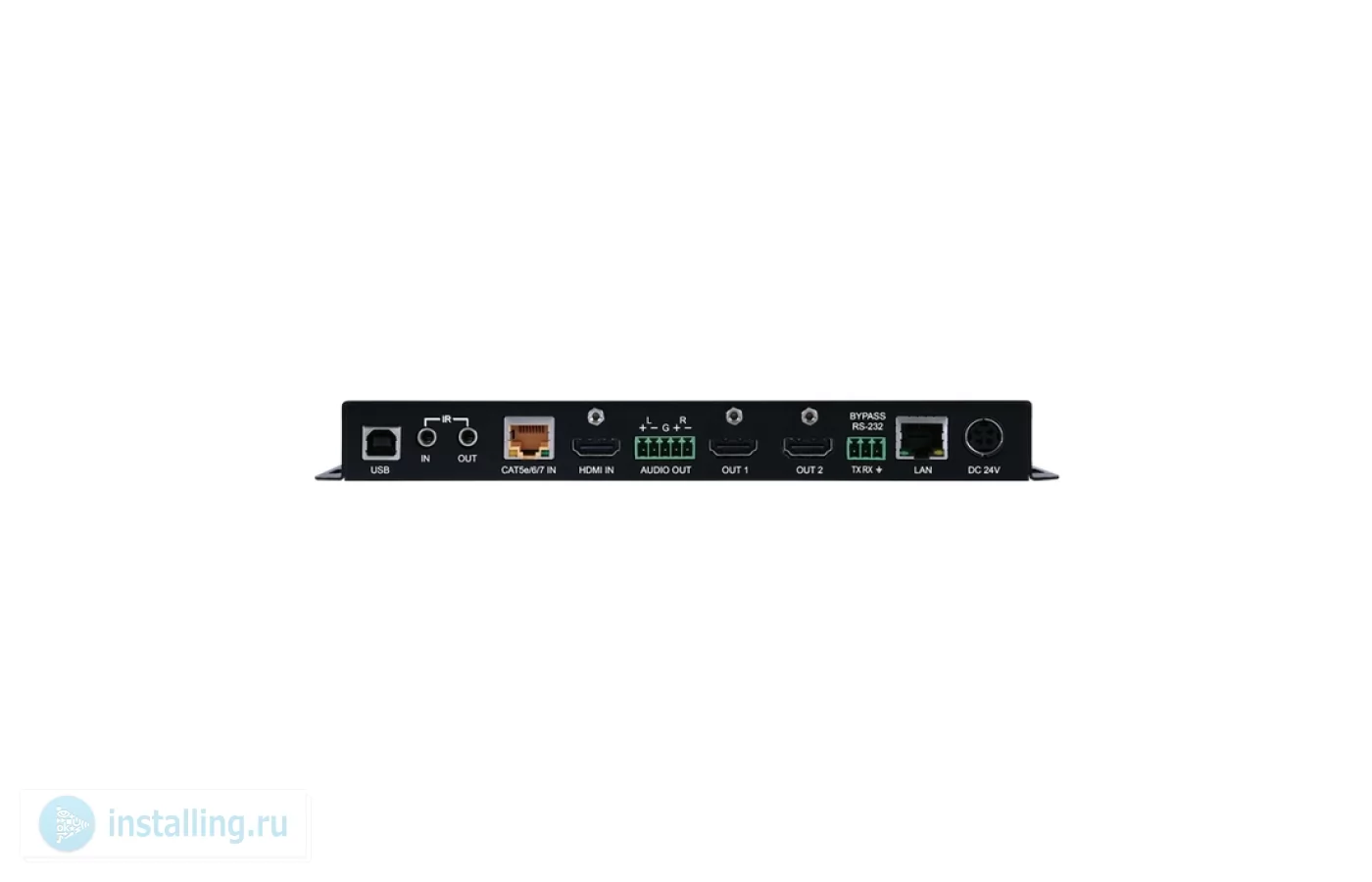

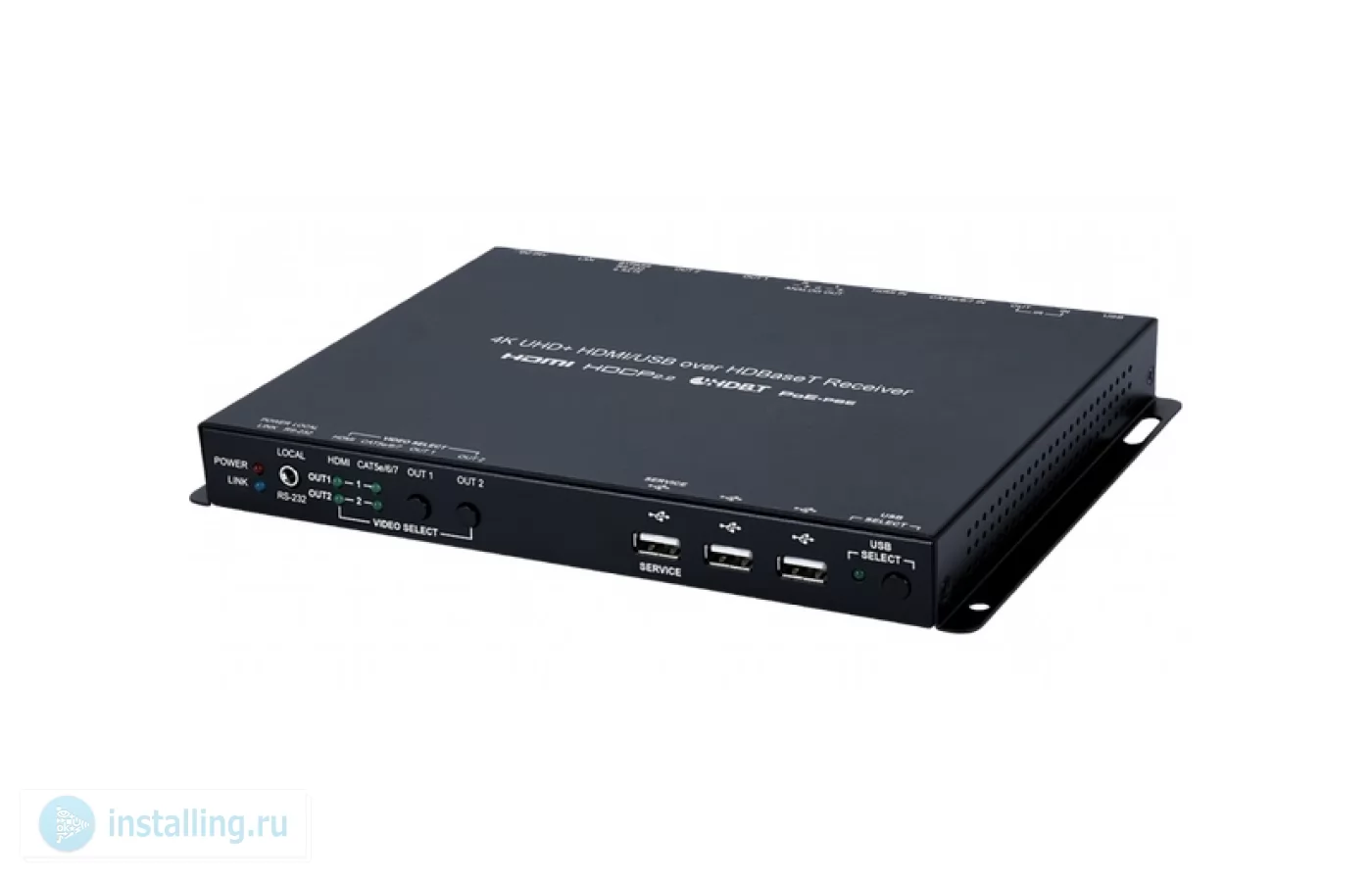

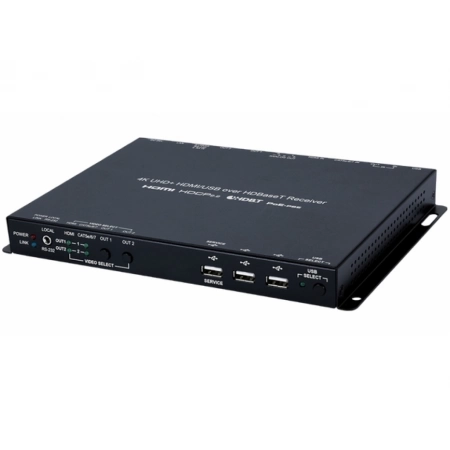

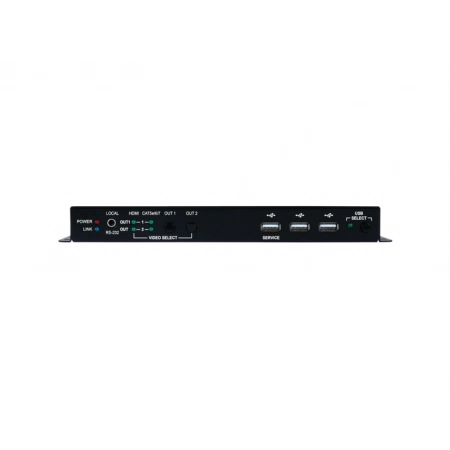

Матричный коммутатор Cypress CH-2603RX

CH-2603RX – матричный коммутатор 2х2, имеющий один вход HDMI разрешением до 4K/60 (4:4:4), один приемник сигнала из HDBaseT 2.0, вход стереоаудио. Выходы устройства – интерфейс 2 x HDMI разрешением 4K/60 (4:4:4) с поддержкой технологии HDCP. Также имеется выход балансного стереоаудио. Предусмотрен выход Ethernet 100 Мбит/с для вывода соответствующего сигнала с передатчика. Когда устройство работает с CH-2603TX, появляется возможность независимой коммутации USB. Полоса пропускания 600 МГц. Управление устройством осуществляется по RS-232, IP (Telnet и web-интерфейс). Совместимый передатчик: CH-2603TX.

Особенности

• Вход и выход HDMI с поддержкой 3D-видеоформатов и разрешений до 4K, 60 Гц при скорости потока 18 Гбит/с
• Поддержка HDCP 1.х, 2.2
• Технология HDBaseT 2.0
• Переключаемые входы HDMI и HDBaseT
• Вход и выходы HDMI поддерживают разрешения до 4K, 60 Гц (4:4:4, 8 бит)
• Вход HDBaseT поддерживает разрешения до 4K, 60 Гц (4:2:0, 8 бит)
• Матричная коммутация 2×2 с независимыми выходами HDMI
• Конвергенция HDBaseT: HD-видео и аудио, 100BaseT Ethernet, питание 48 В PoH (PsE) и сигналы управления (двунаправленный ИК, RS-232, USB)
• Расстояние передачи по витой паре: Cat.5e/6 — до 100 м для сигналов 1080p, 90 м для 4K; Cat.6a/7 — до 100 м для 1080p и 4K
• Сквозная передача до 8 каналов вложенного аудио LPCM, Bitstream и HD Bitstream
• Деэмбеддирование звука в стереоформате на отдельный выход балансного аудио
• Удобный выбор USB-хоста кнопками на передней панели коммутатора
• Поддерживает суммарно до 3 USB-хостов при подключении совместимого передатчика, при этом активен может быть только один из них
• Триггерные входы для подключения панели управления и активации макросов нажатием кнопки (поставляется отдельно)
• Питается от внешнего источника, подает питание PoH 48 В (PsE) на совместимый передатчик (PD)
• Управление с использованием кнопок на передней панели, по RS-232 и IP (протокол Telnet и web-интерфейс)

Комплектация

• Матричный коммутатор 2×2, приемник CH-2603RX — 1 шт.
• Клеммная колодка 3-pin — 1 шт.
• Клеммная колодка 5-pin — 1 шт.
• Кабель с ИК-приемником, разъем miniJack 3,5 мм — 1 шт.
• Кабель с ИК-излучателем, разъем miniJack 3,5 мм — 1 шт.
• Блок питания 24 В, 3.75 А — 1 шт.
• Шнур питания — 1 шт.
• Вибропоглощающие ножки — 4 шт.
• Руководство пользователя
