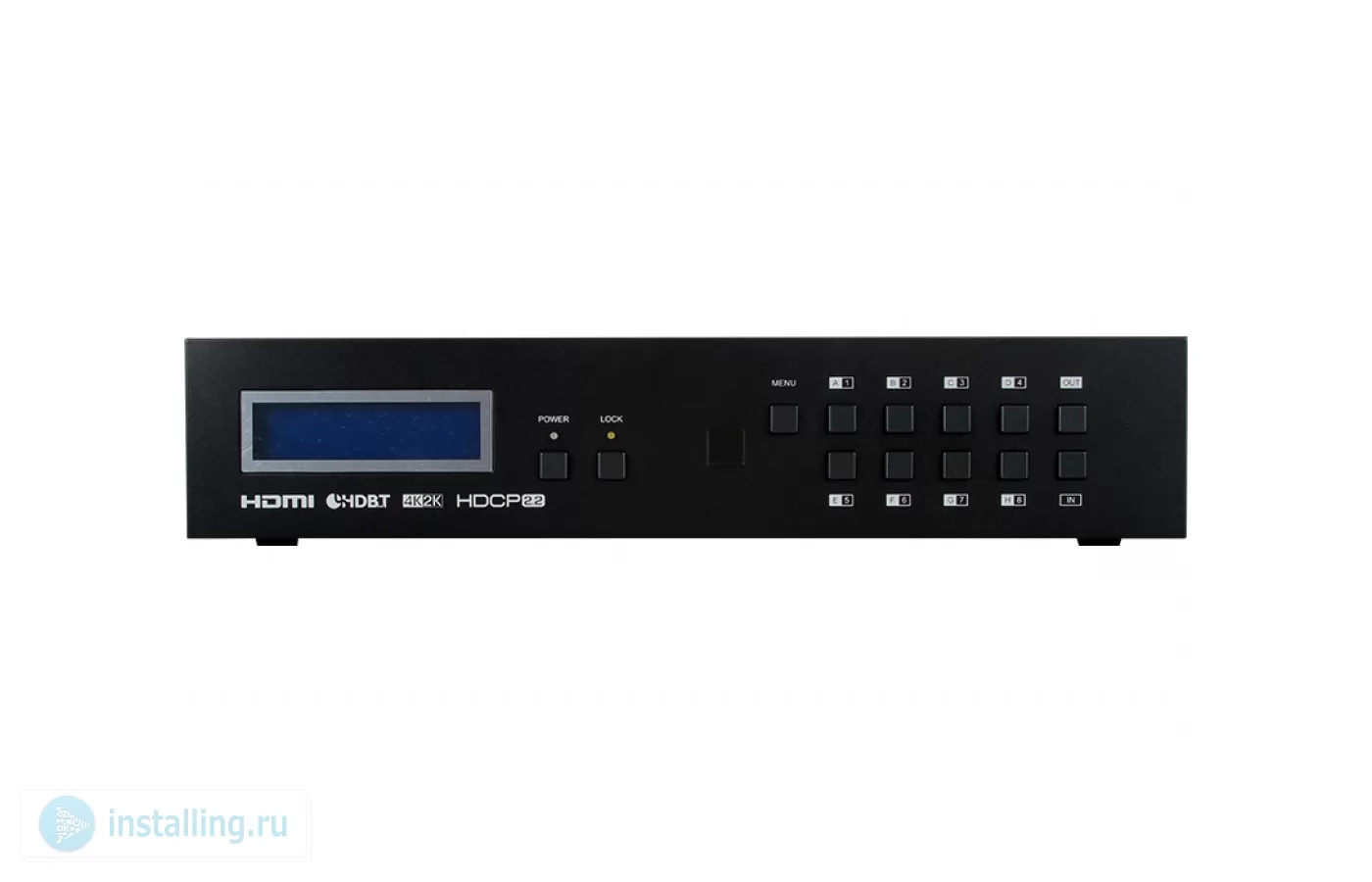

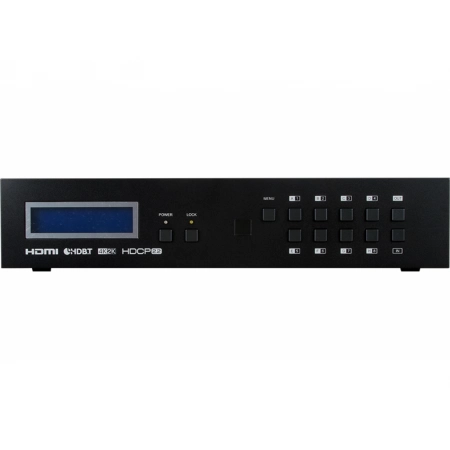

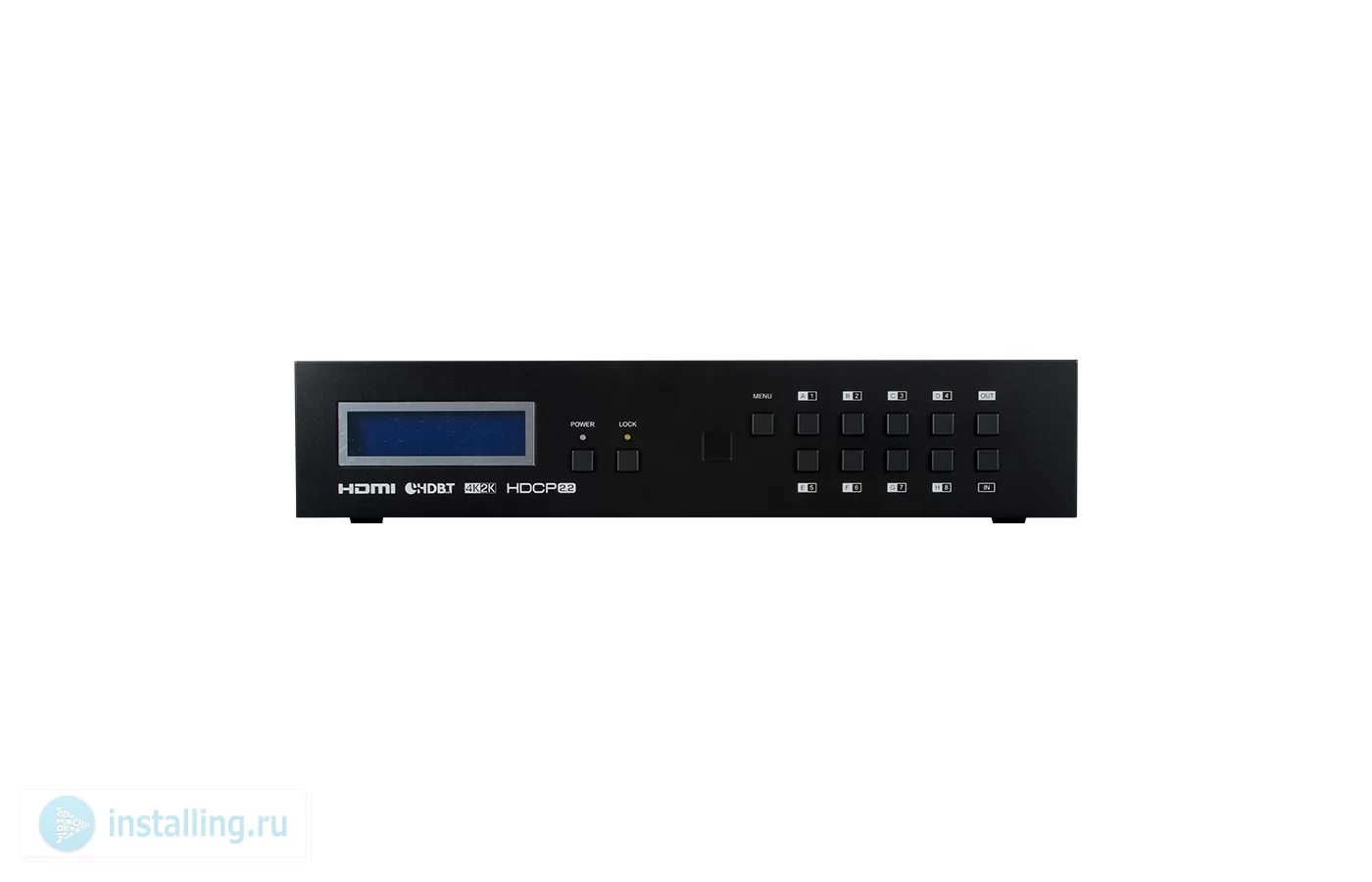

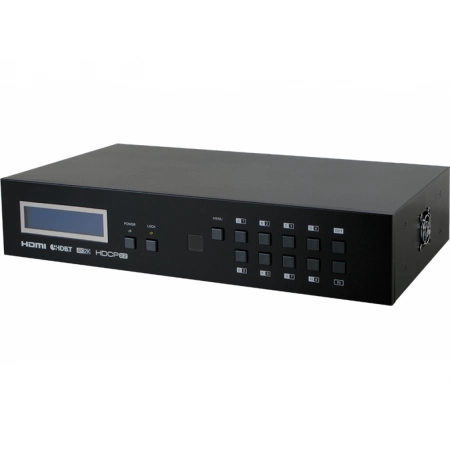

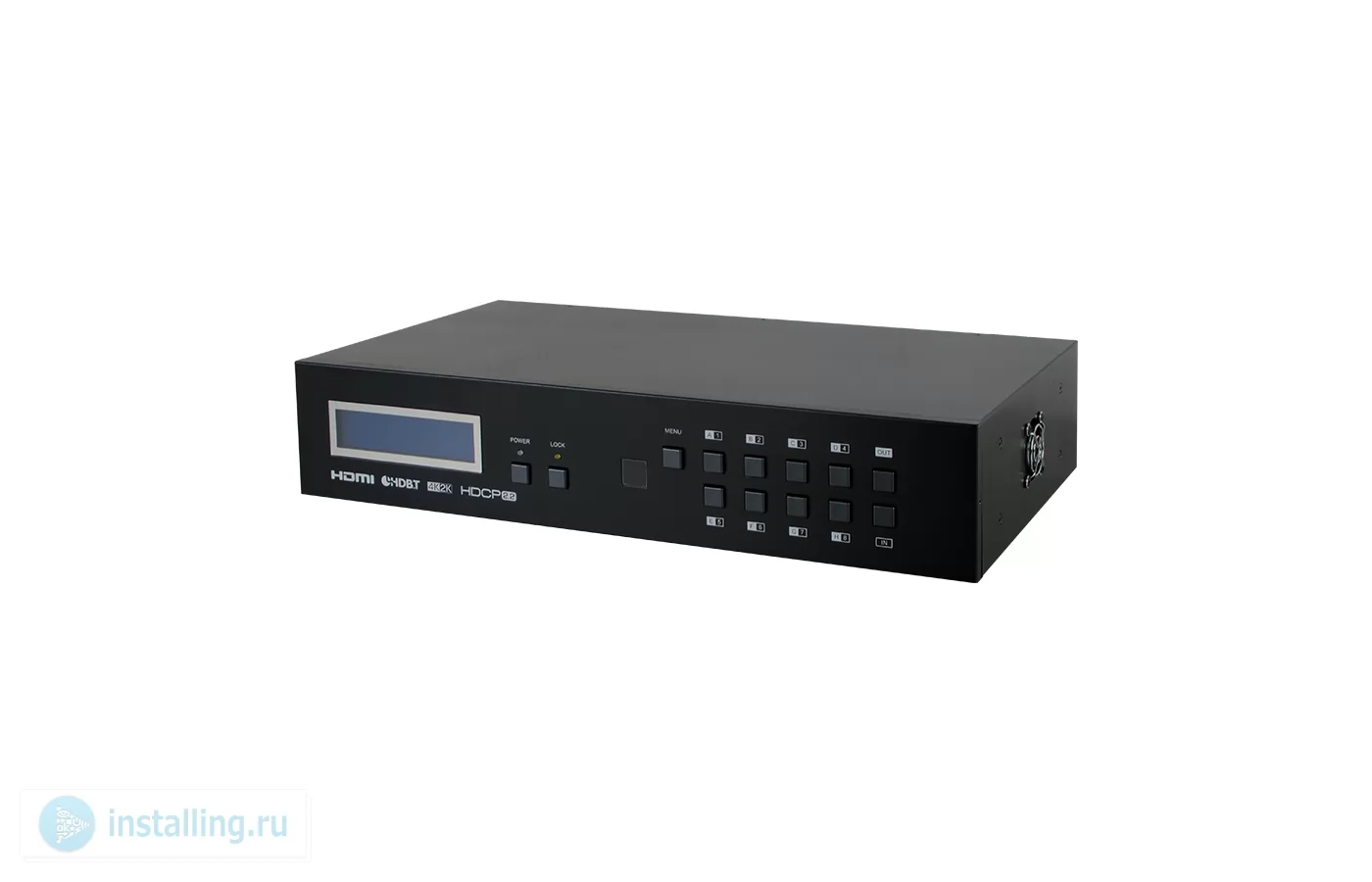

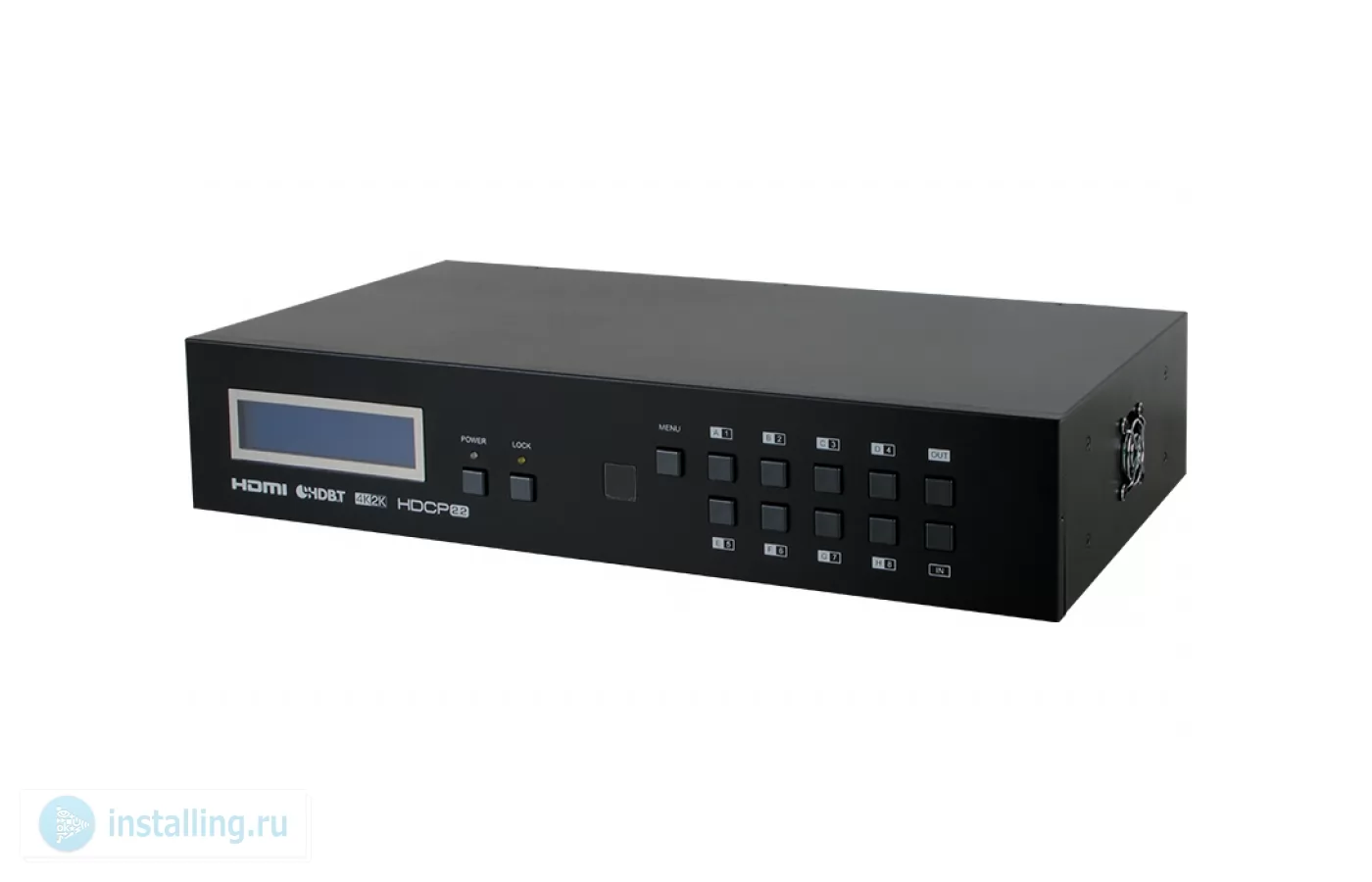

Матричный коммутатор Cypress CMPRO-UA8H8CVPL

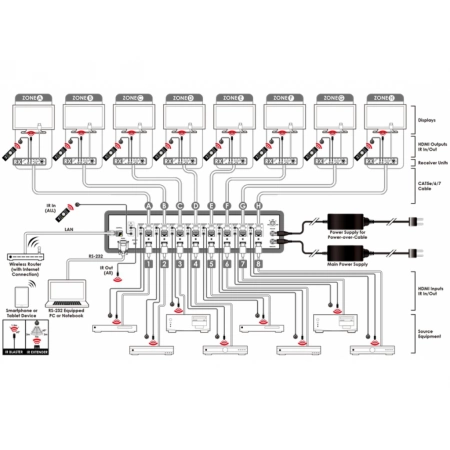

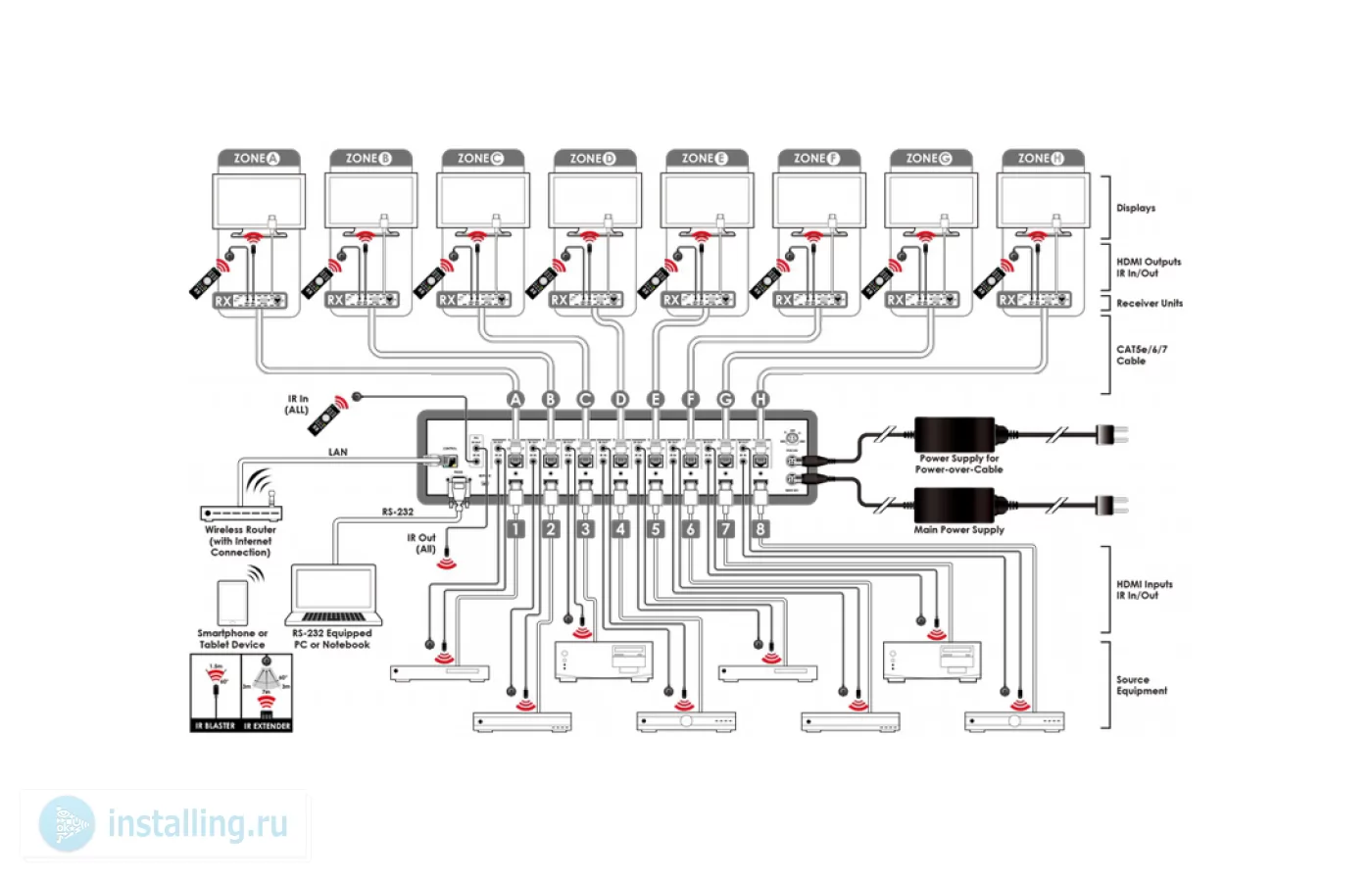

CMPRO-UA8H8CVPL – матричный коммутатор 8х8 сигналов HDMI с выходами в витую пару HDBaseT и поддержкой PoC (Power over Cable) 24 В. Прибор обеспечивает коммутацию 8-ми источников видеосигнала (разрешением до 4K2K, с HDCP 2.2) со встроенным многоканальным аудио на 8 выходов в витую пару CAT5e/6/7, вместе с сигналами Ethernet, управления ИК и RS-232. Расстояние передачи может достигать 60 метров для каждого выхода. Прибор поддерживает кодеки цифрового аудио высокого разрешения LCPM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio, наряду с видео в 3D-форматах (при условии подключения 3DTV-дисплея и источника 3D-сигнала). Поддерживается подачу питания 24 В по кабелю витой пары совместимым приемникам, что расширяет возможности инсталляции. Выполнен в корпусе высотой 2U.

• Поддержка HDMI (разрешения до 4K2K), соответствие HDCP 2.2, совместимость с DVI
• Поддержка разрешений компьютерной графики до WUXGA и HDTV до 4K2K (3840x2160 при 24/25/30/50/60 Гц, YUV 4:2:0; 4096x2160 при 24/25/30/50/60 Гц, YUV 4:2:0)
• Расстояние передачи по одному кабелю витой пары CAT5e/6/7 до 60 метров
• Сквозная передача сигналов с 3D
• Сквозная передача аудио в форматах LPCM 2/5.1/7.1CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH, Dolby TrueHD и DTS-HD Master Audio
• Обеспечивает PoC (Power over Cable) совместимым приемникам, в комплект включен дополнительный источник питания для поддержки данной функции
• Двунаправленная передача команд управления инфракрасного интерфейса – от источника дисплею и наоборот

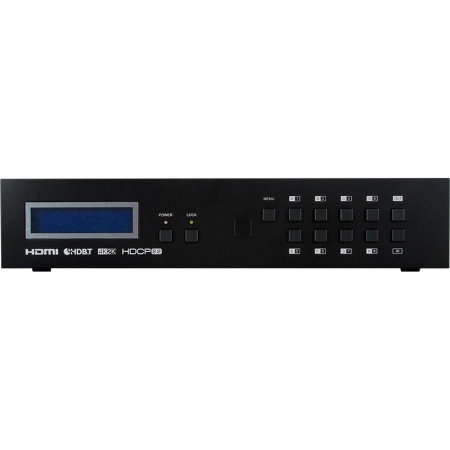

• Управление через RS-232, с помощью ИК-пульта ДУ, кнопок передней панели и по IP (Telnet/веб-интерфейс)
• Порт LAN обеспечивает соединение по локальной сети подключенным устройствам
• Подключение к DVI-источнику возможно при помощи соответствующего переходника (приобретается отдельно)
• Корпус высотой 2U

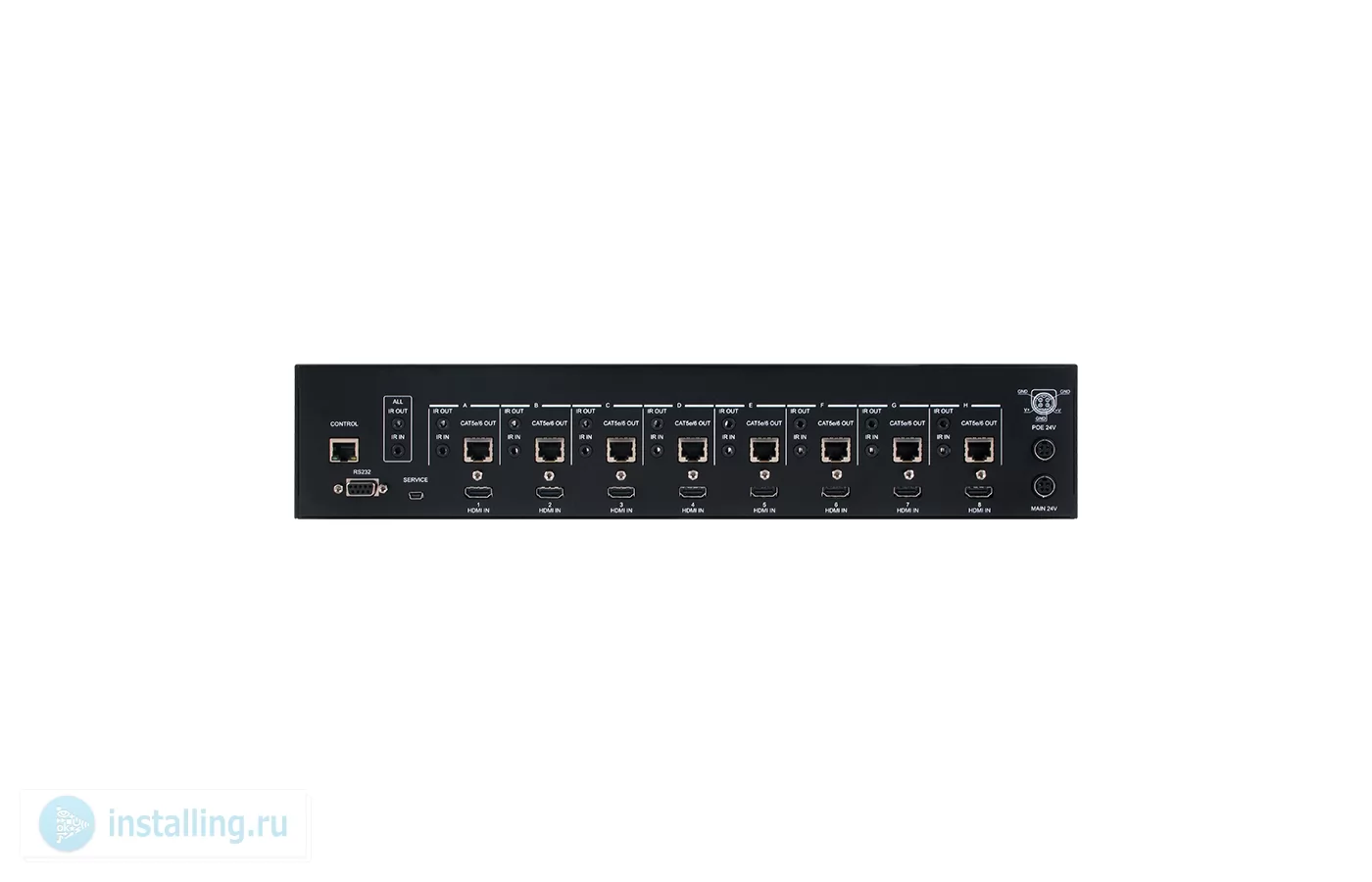

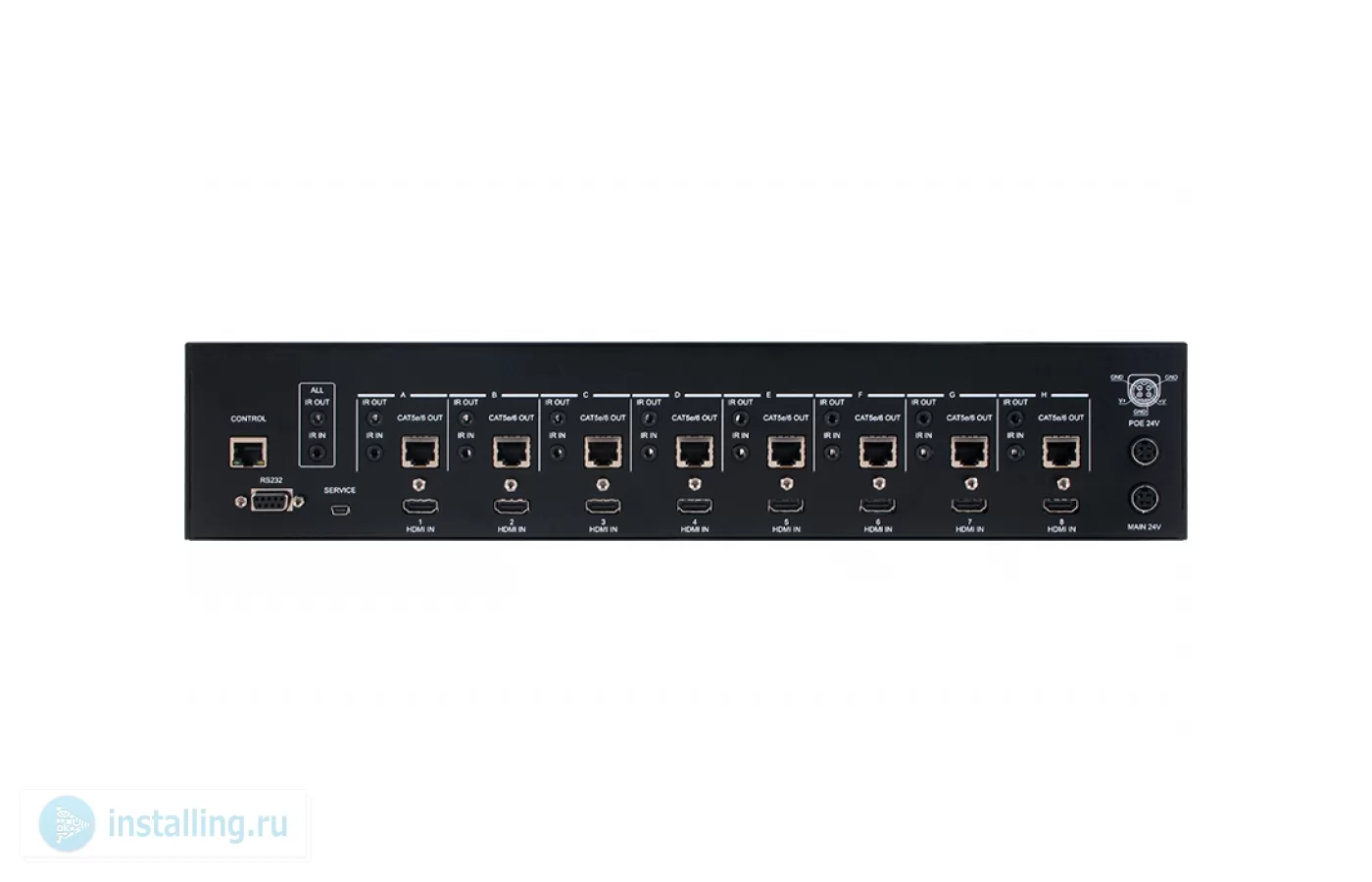

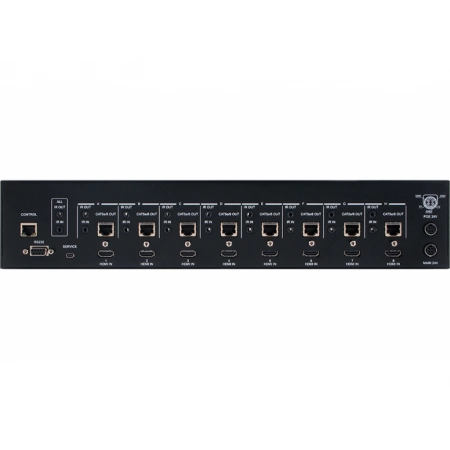

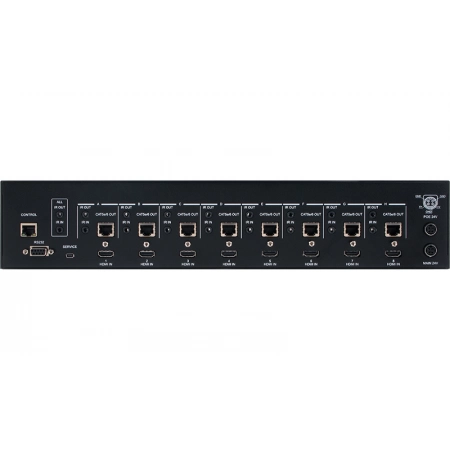

• Входы 8 – HDMI, тип «A» (розетка)
• 9 – ИК, разъем mJack 3,5 мм (розетка)
• 1 – Ethernet, разъем RJ45 (розетка)
• 1 – RS-232, разъем D-sub D9 (розетка)
• 1 – USB (сервисный), тип «B» (розетка)
• Выходы 8 – витая пара CAT5e/6/7, разъем RJ45 (розетка)
• 9 – ИК, разъем mJack 3,5 мм (розетка)
• Пропускная способность (видео) 300 МГц / 9 Гбит/с
• Поддерживаемые разрешения от 480i до 1080p (24/50/60 Гц), 4K2K (24/25/30/50/60 Гц, YUV 4:2:0)
• от VGA до WUXGA
• Скорость передачи через RS-232 до 115200 бит/с
• Диапазон частот ИК-сигналов 30-50 кГц
• Защита от электростатических разрядов ±8 кВ (через воздух), ±6 кВ (при касании)
• Материал корпуса металл
• Цвет черный
• Рабочая температура 0… +40 °C
• Температура хранения -20… +60 °C
• Относительная влажность от 20 до 90% без конденсации
• Питание 24 В / 6,25 А (пост.)
• Потребляемая мощность 89 Вт
• Габаритные размеры (Ш x Г x В) 438 x 257 x 92 мм (с учетом разъемов)
• Масса 4,6 кг

• Матричный коммутатор CMPRO-UA8H8CVPL – 1 шт.
• Внешний ИК-излучатель – 1 шт.
• ИК-пульт ДУ (с батарейкой) – 1 шт.
• Адаптер питания 24 В / 6,25 А – 2 шт. (основной + для PoC)
• Сетевой шнур – 2 шт.
• Руководство пользователя

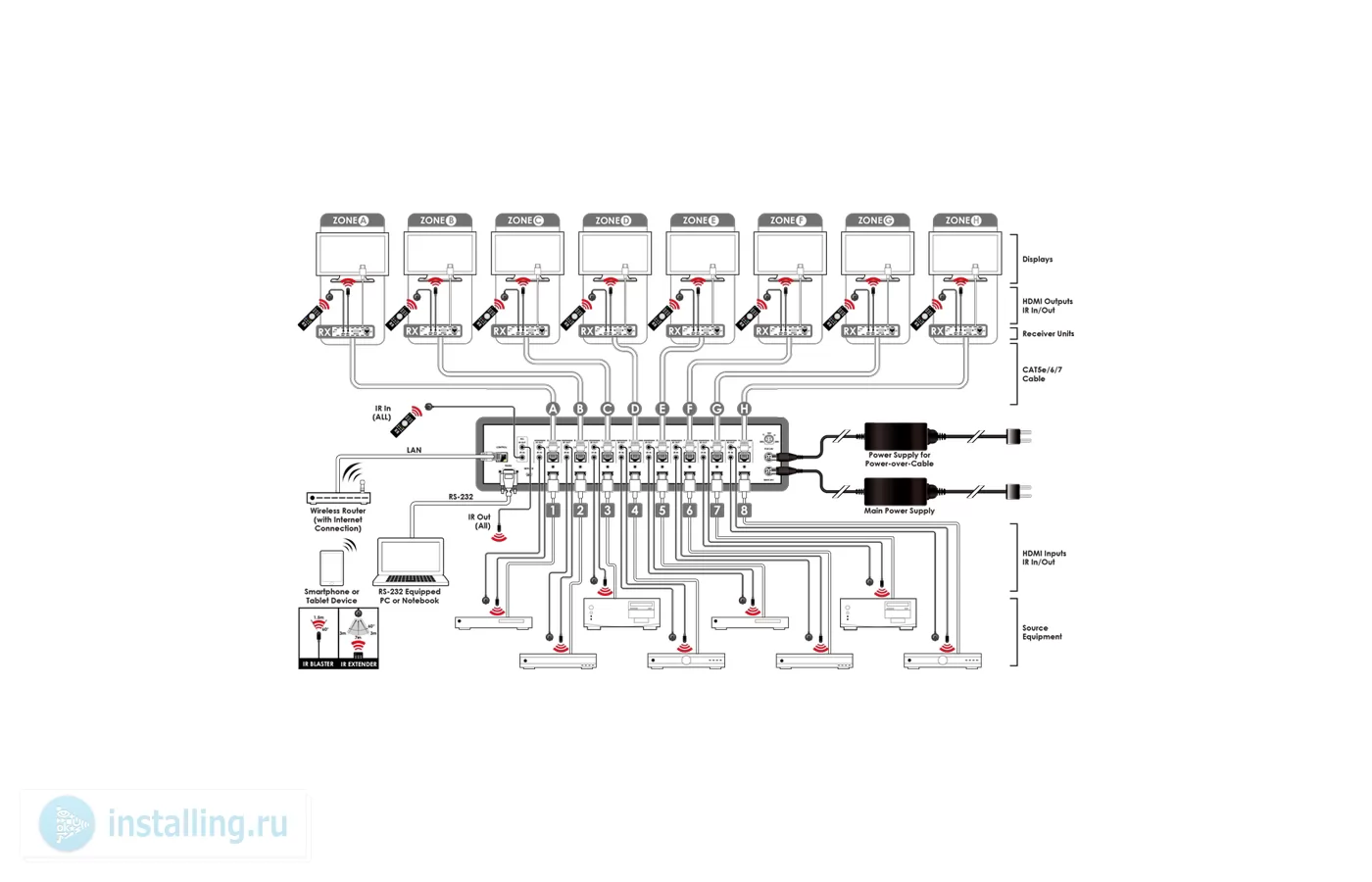

• Матричные системы распределения сигналов HDMI
• Трансляция контента на видеостенах
• Системы обеспечения безопасности
• Рекламное оборудование
• Образовательные учреждения
• Предприятия розничной торговли, шоу-румы
