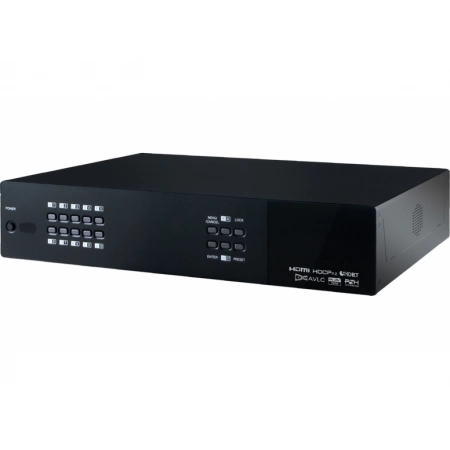

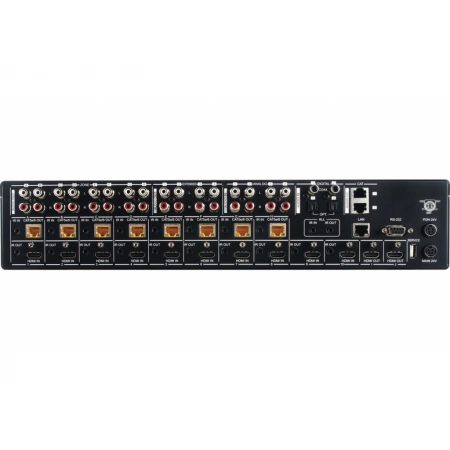

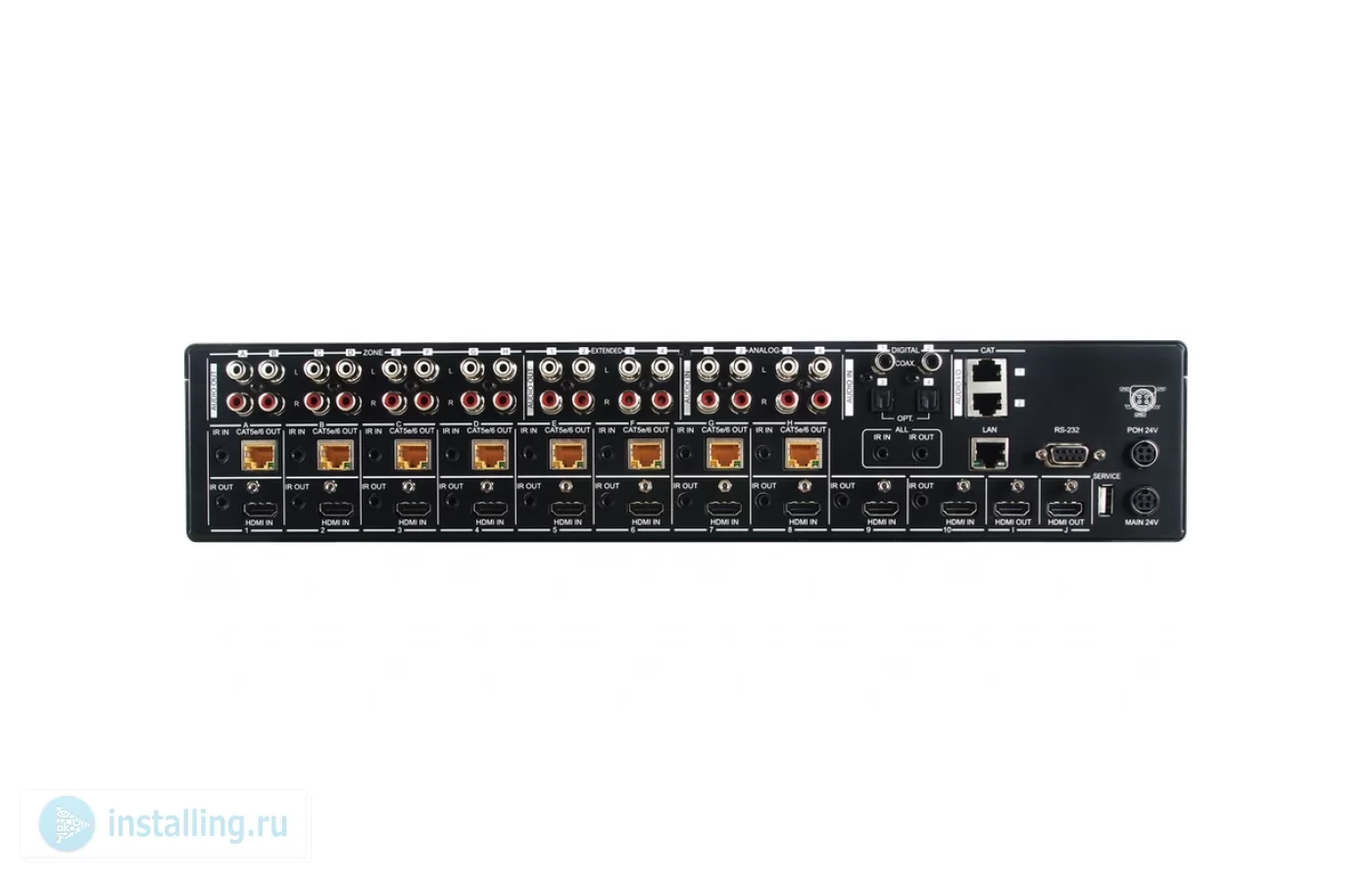

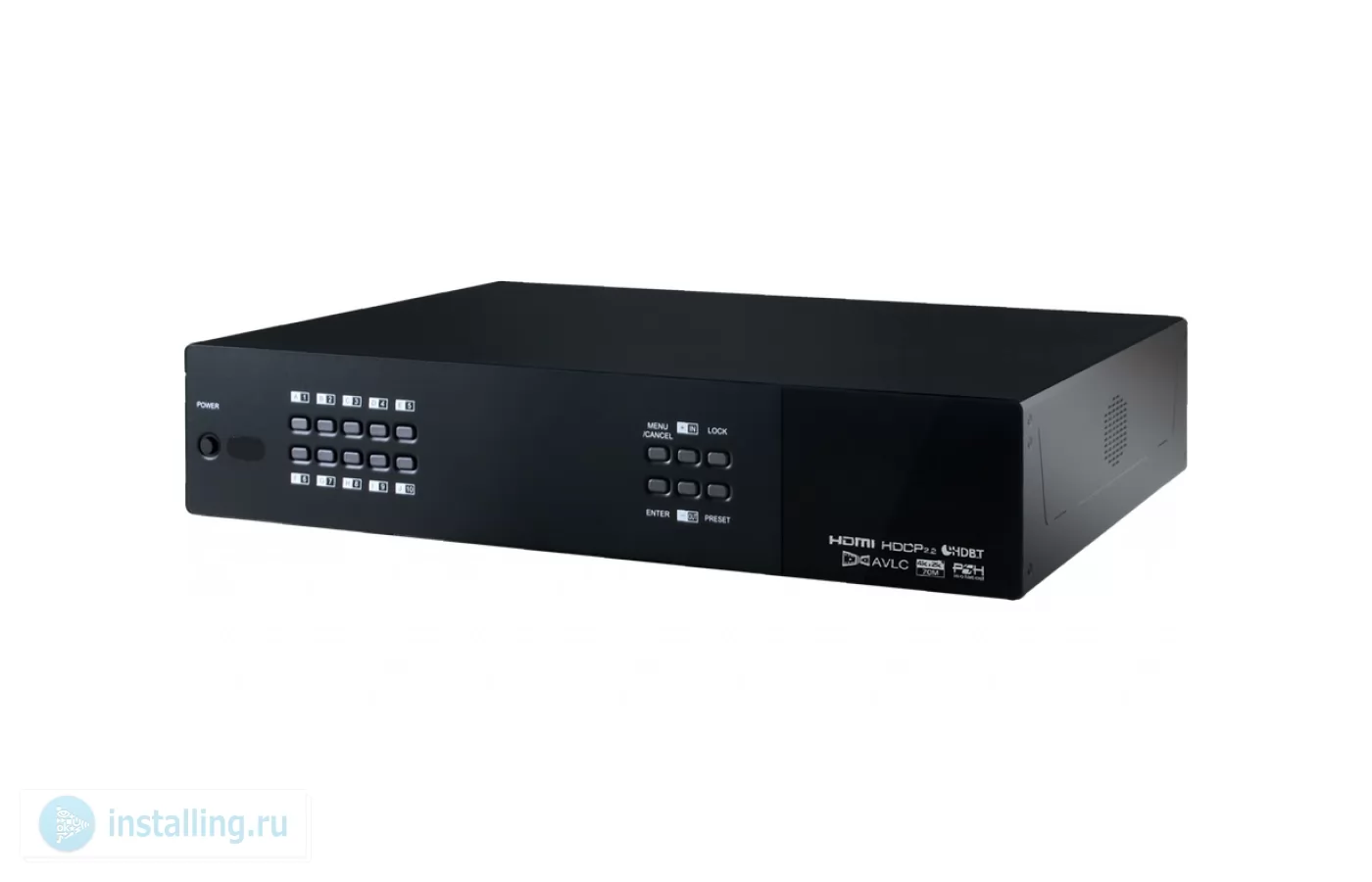

CPLUS-1082VA – матричный коммутатор 10х10 сигналов HDMI 2.0 разрешением до 4096x2160/60, 3D с поддержкой технологии защиты HDCP 1.4/2.2 и расширенным управлением EDID-данными. Полоса пропускания 600 МГц. Устройство имеет 10 входов интерфейса HDMI, которым соответствуют 10 выходов ИК, 2 выхода HDMI и 8 выходов в витую пару CAT5e, 6 или 7 с технологией передачи данных HDBaseT с питанием PoH (Power over HDBaseT) 48 В. Выходы в витую пару совмещены с соответствующими входами ИК для приема команд управления источниками сигнала. Также имеются общие интерфейсы двунаправленного управления по ИК для HDBaseT. Расстояние передачи сигналов 4K по кабелю CAT5e/6 – до 70 м, по кабелю CAT6a/7 – до 100 м. 8 зональных аудиовыходов (2 х RCA) выдают сигнал, который соответствует передаваемому по витой паре. Помимо этого имеются еще 4 дополнительных аудиовыхода (2 х RCA) для микширования источников. Устройство также имеет 4 аналоговых аудиовхода (2хRCA) и 2 входа цифрового аудио LPCM 2.0 (TOSLINK + RCA). Управление устройством осуществляется по ИК, RS-232 и IP (Telnet и web-интерфейс).
Особенности
- HDMI 2.0 с поддержкой HDR и разрешений до 4K 60 Гц, совместимость с DVI 1.0
- Совместимость с HDCP 1.х и 2.2
- Матричная коммутация 10 HDMI-источников на 10 дисплеев, из них 8 удаленных — через HDBaseT, и 2 — HDMI, которые могут выдавать разный или одинаковый сигнал
- Поддерживает видеосигналы до 4K 60 Гц (4:4:4, 8 бит) со скоростью до 18 Гбит/с на входах и выходах HDMI
- Deep Color с глубиной цвета 12 бит для входных и выходных сигналов
- Сквозная передача сигналов с 10- и 12-битным HDR (High Dynamic Range)
- Встроенный кодек AVLC (Adaptive Visually Lossless Compression) для сжатия видеосигналов с требованиями к полосе пропускания выше 10,2 Гбит/с при передаче по HDBaseT совместимым приемникам. С этой технологией сигналы с источников до 18 Гбит/с (600 МГц) воспроизводятся без визуальной потери качества
- Автоматическое преобразование 4K, 50/60 Гц (4:4:4) в 4K, 50/60 Гц (4:2:0) и глубины цвета 10/12 бит в 8 бит для совместимости с HDBaseT-приемниками, не поддерживающими технологию AVLC
- Для выходов HDBaseT доступно автоматическое понижающее преобразование разрешения до 1080p, если устройство отображения не поддерживает 4K
- Конвергенция HDBaseT: HD-видео и аудио, 100BaseT Ethernet, питание 48 В PoH (PsE) и сигналы управления (двунаправленный ИК, RS-232)
- Все выходы HDBaseT поддерживают обратный аудиоканал (OAR, Optical Audio Return) для передачи аудиосигнала с приемника на матричный коммутатор
- Сквозная передача цифровых аудиоформатов LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream по HDMI и HDBaseT
- Гибкая настройка аудиоматрицы: выбор источника аудиосигнала для HDBaseT, создание полностью независимых аудиозон, эмбеддирование и деэмбеддирование аудиосигнала HDMI (только LPCM)
- Цифро-аналоговое и аналогово-цифровое преобразование (ЦАП и АЦП) для интеграции аудиосигнала
- Передача и прием аудио по витой паре AUDIO-CAT на расстояние до 300 м (48 кГц, для частоты дискретизации 192 кГц снижается до 100 м)
- Настройка громкости, баланса ВЧ и НЧ, внесение задержки звука до 230 мс для синхронизации аналогового аудиосигнала с видео и отключение звука на всех выходах
- Функция микширования аудиосигнала (создание до 3 миксов)
- Расширенный инструментарий для работы с внешним и внутренним EDID, прибор запоминает до 4 пользовательских EDID-блоков
- Генерация тестового видеосигнала разрешением до 1080p для проверки работоспособности коммутатора и подключенных устройств

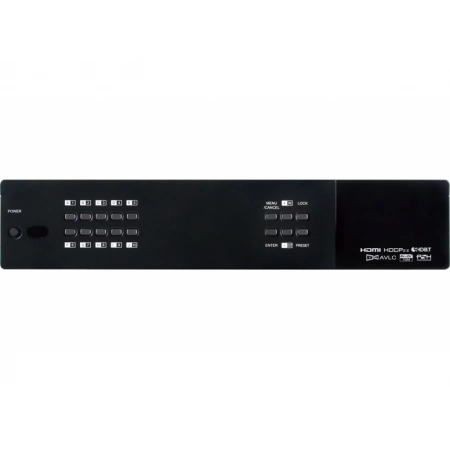

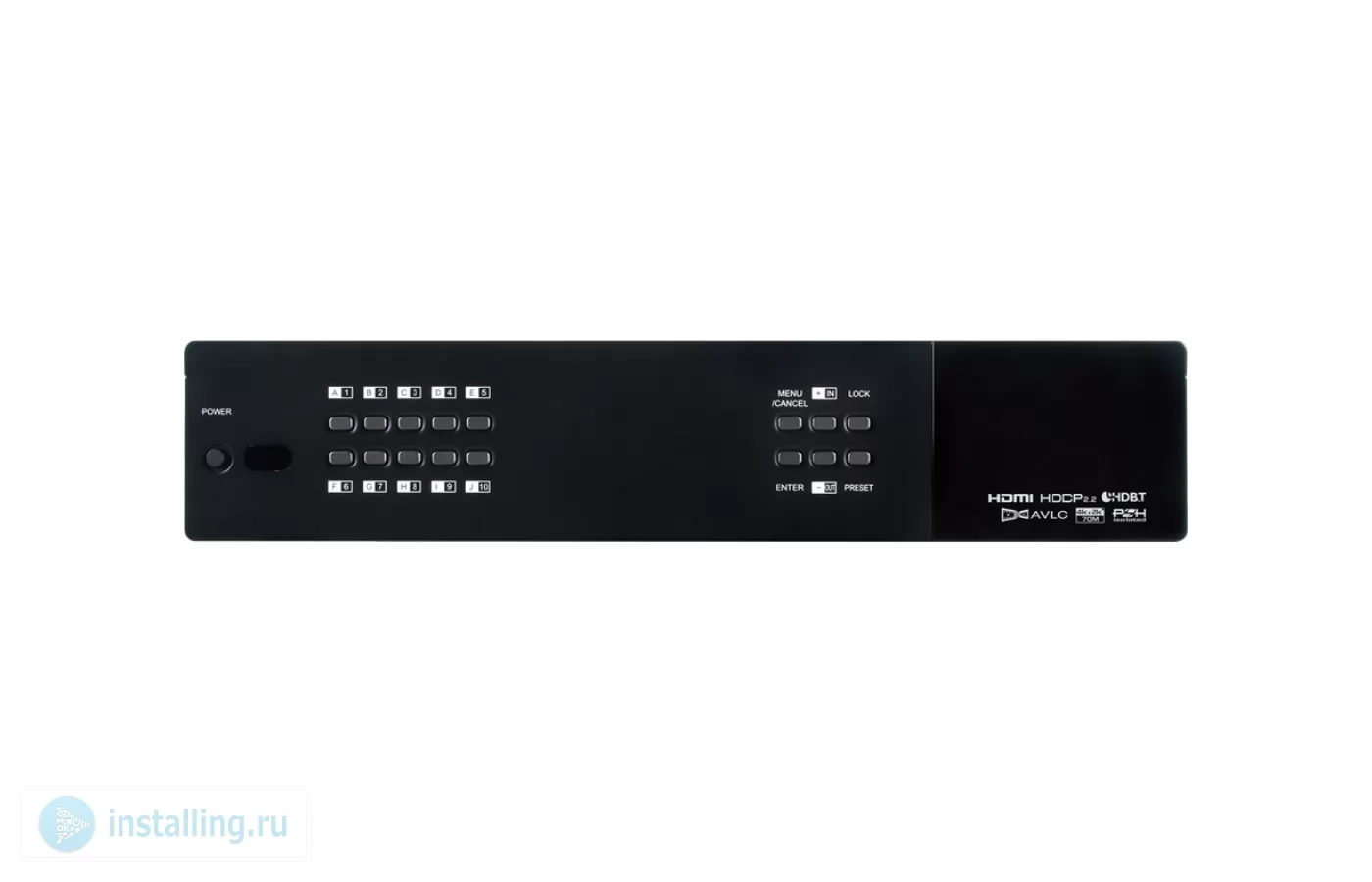

- Управление с использованием кнопок и OLED-дисплея передней панели, а также по IP (Telnet и web-интерфейс), RS-232 и с помощью ИК-пульта ДУ
- Корпус для установки в рэковую стойку (2U)
Комплектация
- Матричный коммутатор HDMI/Audio over HDBaseT Matrix – 1 шт.
- Кабель с ИК-приемником, разъем miniJack 3,5 мм – 2 шт.
- Кабель с ИК-излучателем, разъем miniJack 3,5 мм – 2 шт.
- ИК-пульт ДУ CR-163 — 1 шт.
- Рэковые крепления
- Съемные ручки
- Блок питания 24 В, 6.25 А – 1 шт.
- Шнур питания – 2 шт.
- Руководство пользователя
