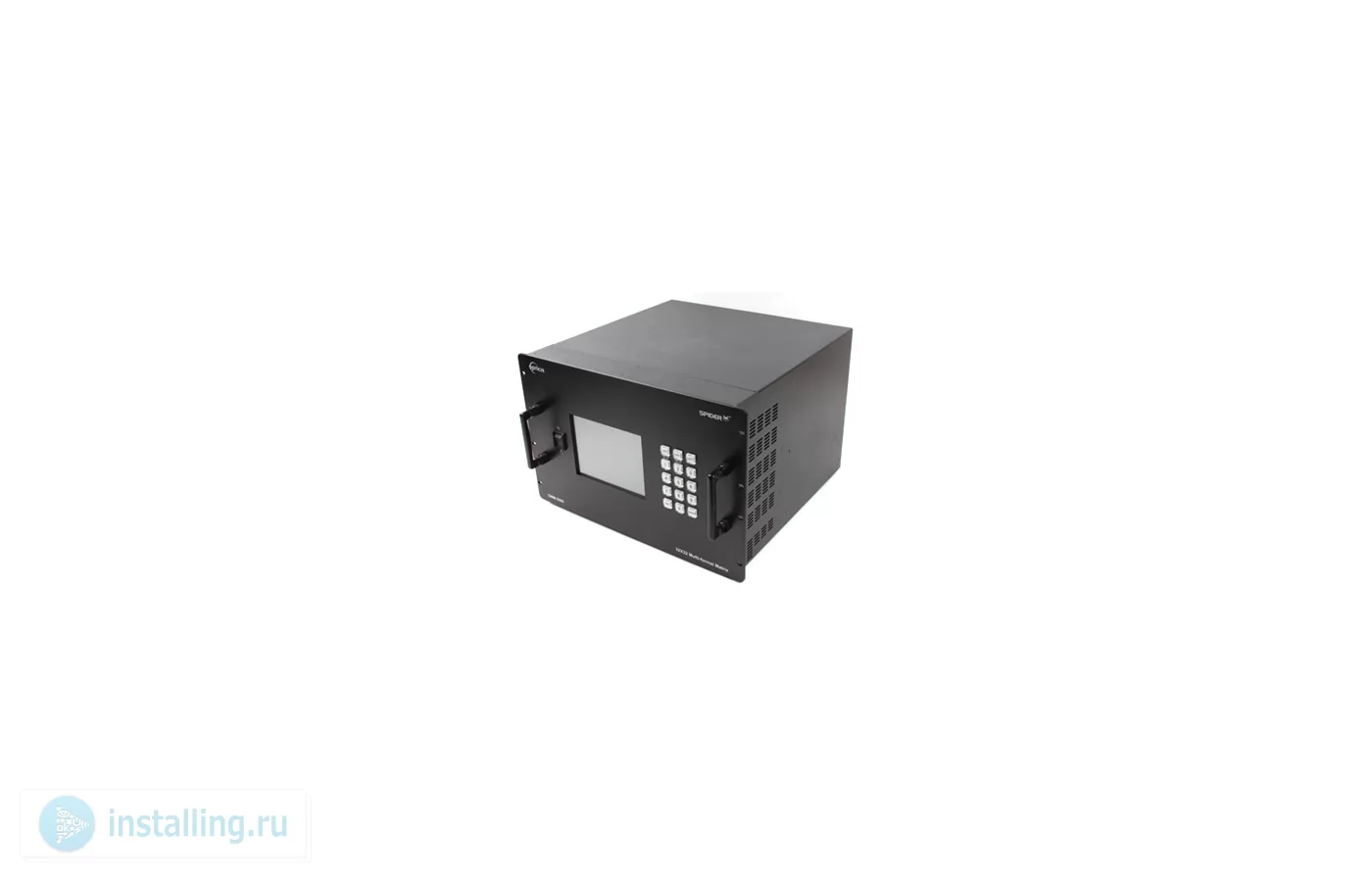

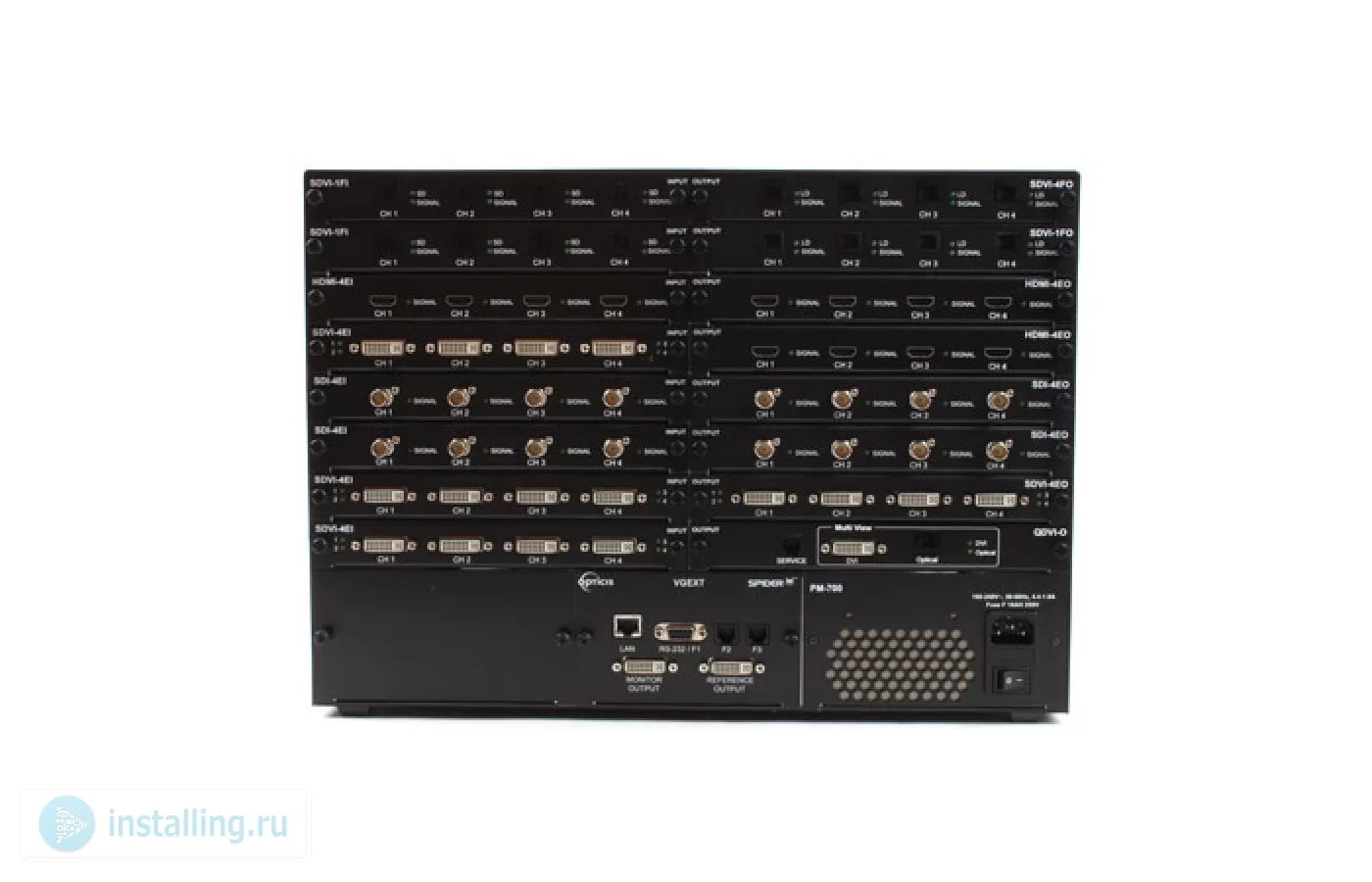

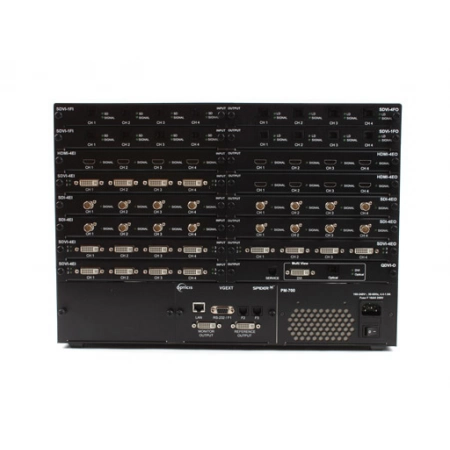

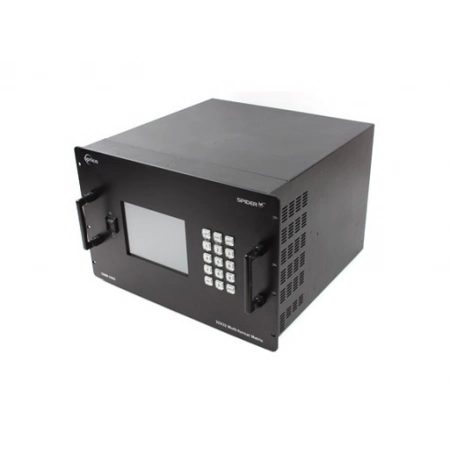

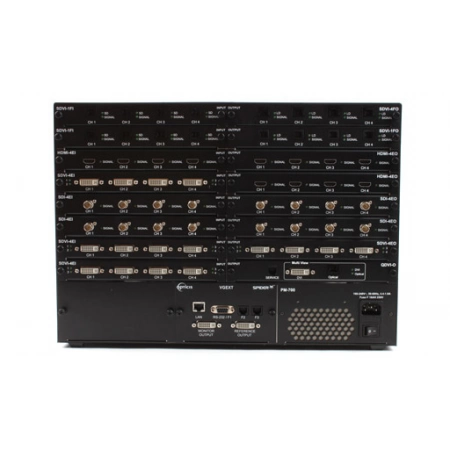

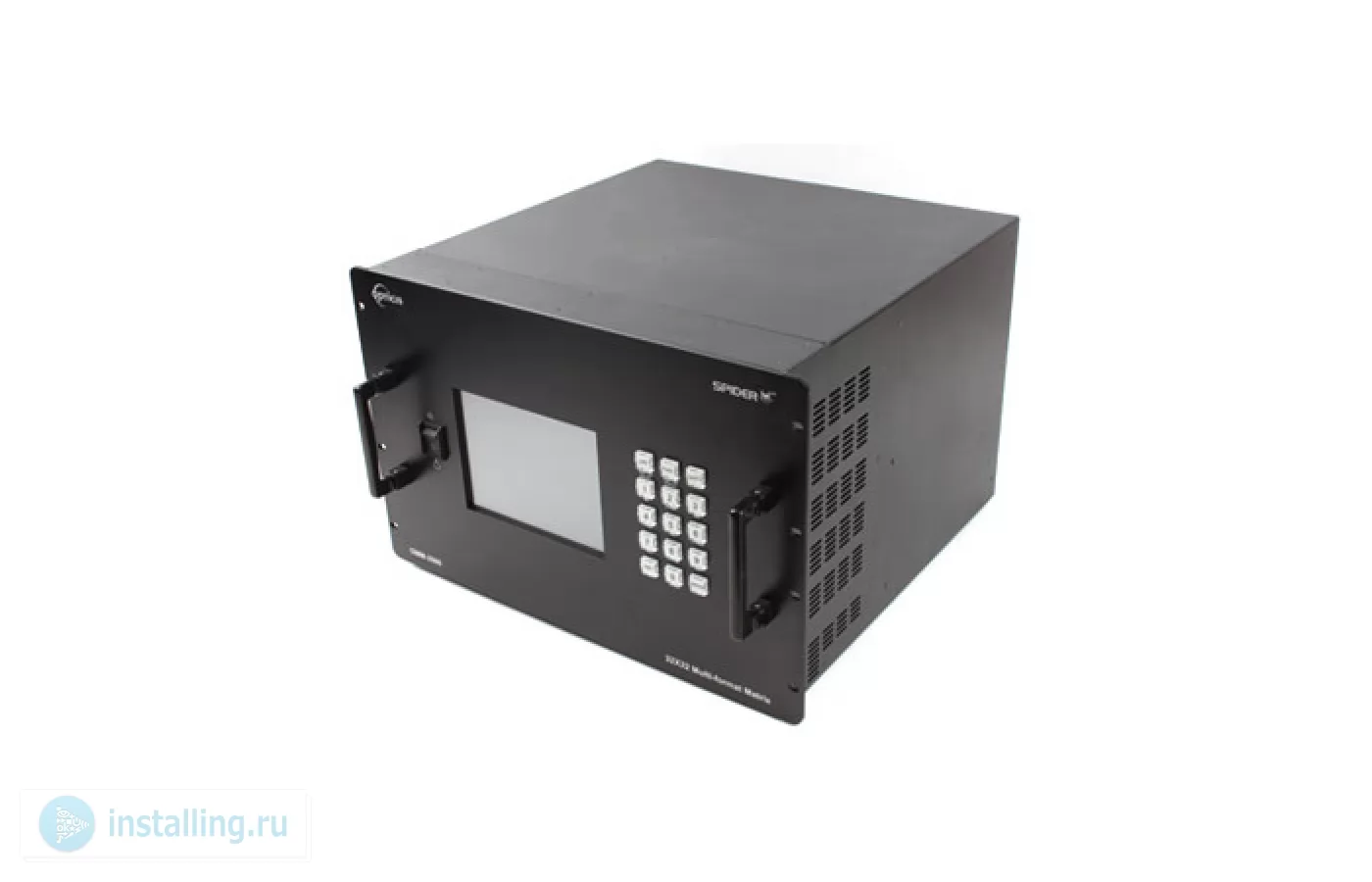

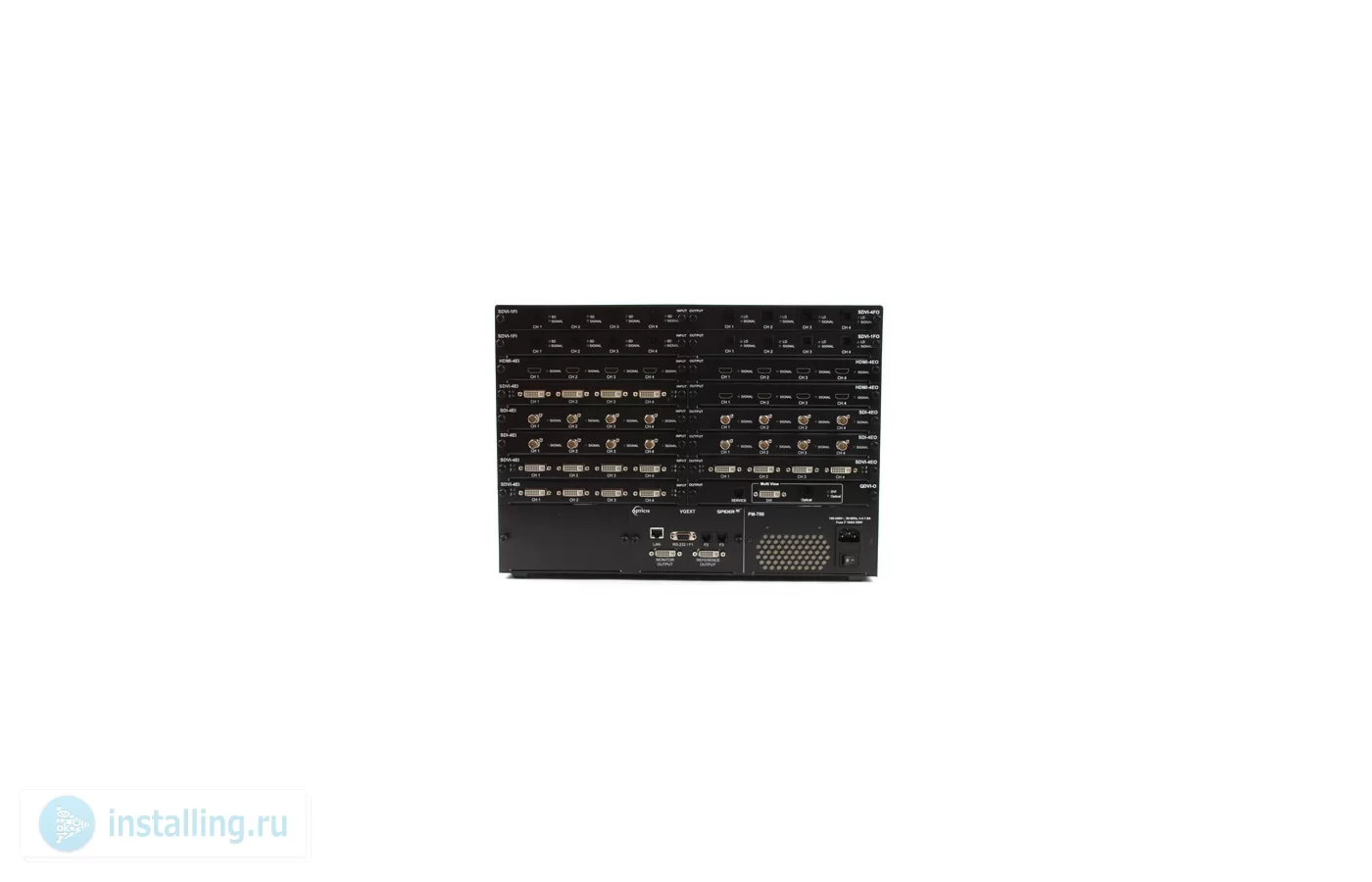

Центральный блок Opticis OMM-2500

OMM-2500 – универсальное шасси с 16-ю слотами, позволяющее сконфигурировать матричный коммутатор любой необходимой размерности кратной четырем, от 4x4 до 32x32 (при использовании двухпортовых модулей размерность наращивается от 2x2 до 16x16 с шагом 2 входа/выхода). Управление с лицевой панели при помощи сенсорного дисплея и кнопками, через RS-232, TCP/IP. Доступны модули ввода/вывода DVI-D, HDMI, SDI, DisplayPort и оптические модули DVI-D Single Link, а также мультиоконный модуль (DVI-D + оптический SC) для мониторинга. Резервироание питания (опция).

• Модульная конструкция позволяет сконфигурировать матричный коммутатор размерностью до 32x32 c электрическими и оптическими выходами/выходами
• 16 слотов для установки 8-ми входных и 8-ми выходных интерфейсных модулей, каждый из которых оборудован 4-мя портами (кроме двухпортовых модулей DVI Dual Link, при их установке размерность можно наращивать от 2?2 до 16?16)
• Благодаря модульной конструкции устройства при размерность уже собранного коммутатора всегда может быть изменена
• Доступны электрические модули DVI-D Single Link, DVI-D Dual Link, HDMI, SDI, DisplayPort и оптические модули DVI-D Single Link
• Поддержка DDC/HDCP (для электрических модулей DVI, DVI Dual Link и HDMI)
• Поддержка DPCP (для электрического модуля DisplayPort)
• Поддерживает разрешения до WUXGA (1920?1200)/60 для модулей Single Link DVI, WQXGA (2560?1600)/60 для модулей Dual Link DVI и DisplayPort, 1080p/60 для HDMI и SDI
• Входные и выходные модули SDI не поддерживают вложенное аудио
• Различные способы управления (RS-232, TCP/IP, Интернет, ручной ввод)
• Для управления коммутацией используется стандартное программное обеспечение ПК, например, терминал Hyperlink, командная строка (протокол Telnet) или веб-браузер
• Любая функция может быть запрограммирована путем ввода команд с передней панели или ввода посредством терминала (ASCII или двоичный код) по линии управления RS-232 и TCP/IP, что обеспечивает совместимость с различными видеоконтроллерами и управляющим программным обеспечением
• Сенсорный ЖК-дисплей на передней панели для управления
• Совместное использование с оптическими удлинителями сигналов DVI, HDMI и SDI производства Opticis позволяет увеличить дистанцию передачи
• Оптические входные и выходные DVI-D-модули прекрасно подходят для совместной работы со съемными одноволоконными модулями Opticis DVFX-100, в такой комбинации расстояние передачи может быть увеличено до 1?км
• Встроенный генератор тестовых сигналов и функция диагностики облегчают поиск и устранение неисправностей, возникающих в ходе инсталляции видеосистемы
• Опциональный модуль с поддержкой мультиэкранной работы (QDVI-O)
• Опорный видеовход и контрольный выход для упрощения инсталляции
• Возможность управление EDID-данными (4 варианта настроек)
• Возможность сохранения и загрузки пользовательских настроек маршрутизации сигналов
• Опциональный дублирующий источник питания, поддержкиваются замена в «горячем» режиме и распределение нагрузки
• Корпус для установки в 19? стойку (высота 7U)
• Сертификация CE / FCC

Обратите внимание: интерфейсные модули не входят в комплект и поставляются отдельно.

• Входы от 4 до 32 (кратно 4) следующих входов: DVI-D Single Link, HDMI, SDI, DisplayPort, оптических SC (DVI-D Single Link)
• от 2 до 16 (кратно 2) входов DVI-D Dual Link
• Выходы от 4 до 32 (кратно 4) следующих выходов: DVI-D Single Link, HDMI, SDI, DisplayPort, оптических SC (DVI-D Single Link)
• от 2 до 16 (кратно 2) выходов DVI-D Dual Link
• 1 – опорный видеовыход DVI-D, разъем DVI (розетка)
• 1 – выход мониторинга DVI-D, разъем DVI (розетка)
• Порты 1 – Ethernet, разъем RJ45 (розетка)
• 1 – RS-232, разъем D-sub DB9 (розетка)
• 2 – сервисный, разъем RJ11 (розетка)
• Поддерживаемые разрешения от 640x480 до WUXGA (1920x1200), 60 Гц
• WQXGA (2560x1600), 60 Гц (Dual link, DisplayPort)
• Поддержка HDCP есть: электрические DVI-D, DVI-D Dual Link, HDMI
• отсутствует: оптические DVI-D, SDI, DisplayPort
• Мультиэкранная работа выходной модуль QDVI-O (квадратор, PiP)
• Время коммутации менее 1 с (если отсутствует определение формата дисплеем)
• Опорный видеовыход 9 выходных разрешений, 16 тестовых таблиц
• Управление кнопки и тач-скрин на лицевой панели, RS-232, TCP/IP, веб-браузер
• Конфигурация сохранение текущих настроек соединений и условий управления во внутренней памяти для последующего вызова и применения
• Диагностика 1) состояние линии вход/выход
• 2) состояние линии источник-дисплей
• 3) управление данными EDID, HDCP удаленно через Интернет
• Управление EDID-данными 1) по умолчанию (заводские настройки)
• 2) считывание с подключенного дисплея и передача на входной порт
• 3) автомикширование
• 4) выбор из списка предустановок
• Охлаждение принудительное (вентилятор)
• Цвет черный
• Диапазон рабочих температур +10… +40 °С
• Диапазон температур хранения -30… +70 °С
• Питание ~90-240 В, 47/63 Гц, потребление 4,5~1,8 А
• Габаритные размеры (ШхГхВ) 482 x 440 x 311 мм (7U)
• Масса не более 15 кг (без модулей, с двумя блоками питания)

• SDVI-4EI 4-портовый входной модуль DVI-D Single Link
• DDVI-2EI 2-портовый входной модуль DVI-D Dual Link
• HDMI-4EI 4-портовый входной модуль HDMI
• SDI-4EI 4-портовый входной модуль SDI
• DP1-4EI 4-портовый входной модуль DisplayPort
• SDVI-1FI 4-портовый одноволоконный оптический входной модуль DVI-D

• SDVI-4EO 4-портовый выходной модуль DVI-D Single Link
• DDVI-2EO 2-портовый выходной модуль DVI-D Dual Link
• HDMI-4EO 4-портовый выходной модуль HDMI
• SDI-4EO 4-портовый выходной модуль SDI
• DP1-4EO 4-портовый выходной модуль DisplayPort
• SDVI-1FO 4-портовый одноволоконный оптический выходной модуль DVI-D

• QDVI-O мультиэкранный модуль с портом DVI-D и оптическим SC

• Шасси OMM-2500 – 1 шт.
• Встроенный блок питания (дублирующий БП как опция) – 1 шт.
• Шнур питания – 1 шт.
• Кабель RS-232 (прямая разводка) – 1 шт.
• Кабель для обновления прошивки – 1 шт.
• CD-диск с ПО – 1 шт.
• Руководство пользователя

• Медицинские системы отображения
• Создание видеостен различной конфигурации
• Залы управления, диспетчерские
• Оборудование для обслуживания массовых мероприятий и сдачи в аренду
