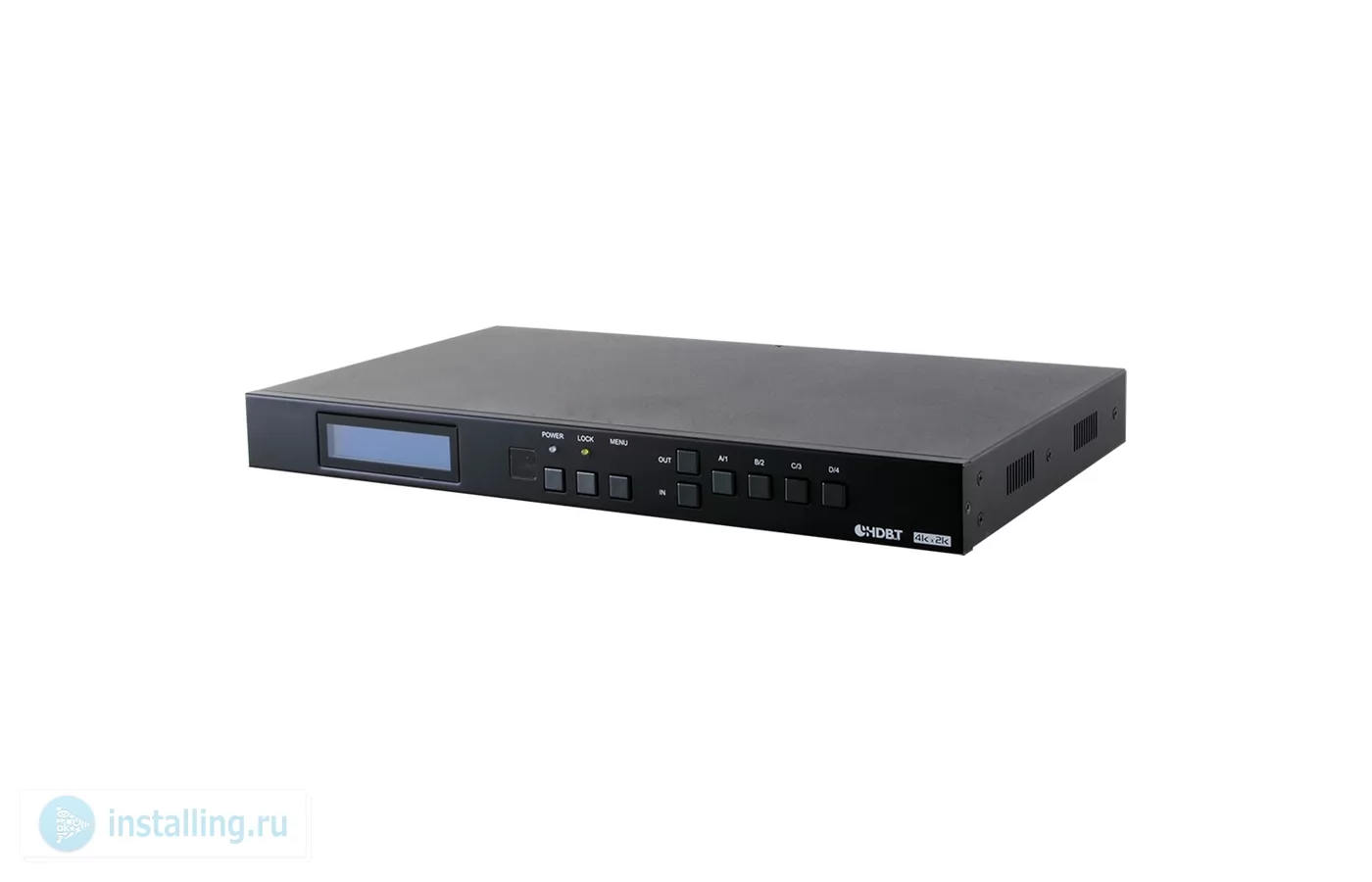

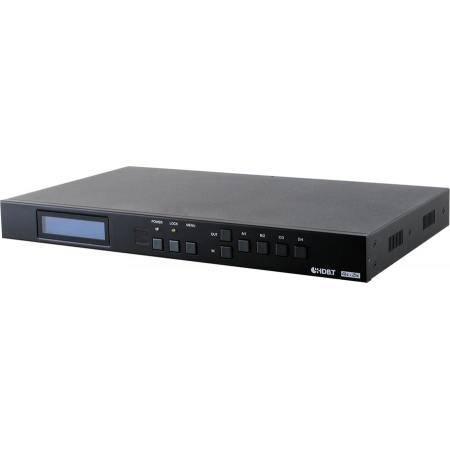

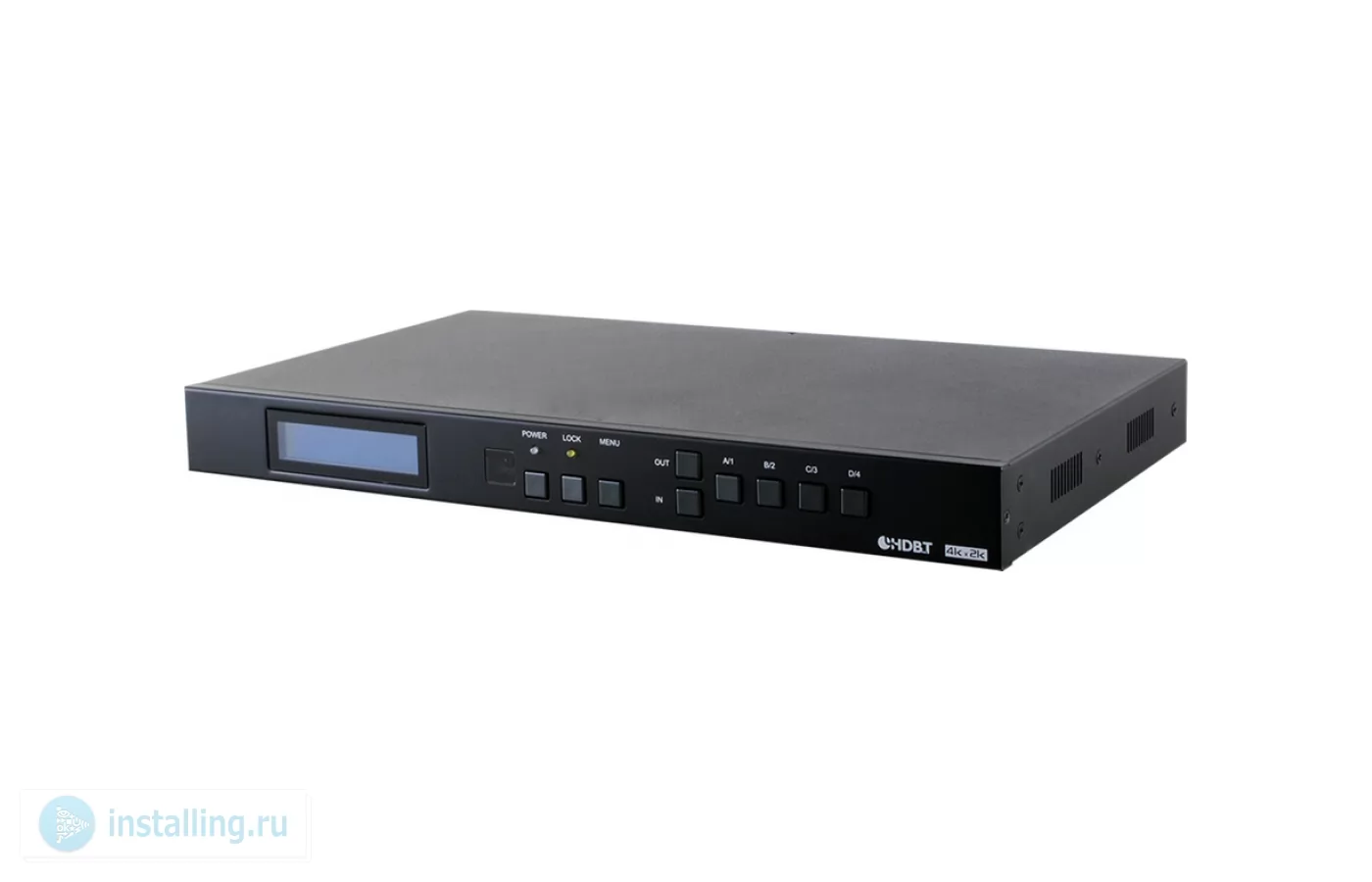

Матричный коммутатор Cypress CMPRO-U4H4CVPL

CMPRO-U4H4CVPL – матричный коммутатор 4:4 сигналов HDMI разрешений до 4K2K с выходами в витую пару HDBaseT™. Прибор обеспечивает коммутацию четырех сигналов видео сверхвысокой четкости, в том числе с 3D, на четыре выхода в витую пару, вместе с многоканальным цифровым аудио и сигналами управления, передаваемыми по ИК, RS-232 и IP. На каждом выходе используется только один кабель витой пары категории 5e/6/7, длина которого может достигать 60 метров при разрешении 1080p и 35 метров при разрешении 4K2K. Для работы системы необходимы совместимые приемники из витой пары (приобретаются отдельно). Соединение по технологии HDBaseT обеспечивает PoC (Power over Cable), что позволяет приемникам получать питание по соединительному кабелю от коммутатора. Устройство поддерживает аудио высокой четкости в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio, наряду с объемным изображением, доступным при подключении источника 3D-сигнала и 3DTV-дисплея. Для управления устройством предназначены кнопки передней панели, порты RS-232 и Ethernet, инфракрасный пульт ДУ, включенный в комплект. Для удаленного управления источниками и дисплеями посредством инфракрасных команд предусмотрены порты для подключения внешних ИК приемников и излучателей. Прибор выполнен в прочном металлическом корпусе высотой 1U, уголки для установки в стойку входят в поставку.

• Соответствует спецификациям HDMI, HDCP 1.1 и DVI
• Поддерживает сигналы HDMI с 3D-контентом при подключении совместимых источников сигнала и устройств отображения
• Поддерживает разрешения от VGA до WUXGA и 4K2K при 50/60 Гц (YUV 4:2:0), от 480i до 1080p (в зависимости от разрешающей способности дисплея)
• Дистанция передачи по одному кабелю витой пары CAT5e/6/7 – до 60 метров при разрешении 1080p и до 35 метров при разрешении 4K2K
• Длина кабеля HDMI на вход и выход может достигать 10 метров при разрешении 1080p (8- и 12-разрядный цвет), до 5 метров при разрешении 4K2K
• Двунаправленная передача ИК-сигналов между источниками и дисплеями
• Поддерживает подачу питания по соединительному кабелю (PoC) для совместимых приемников
• Передача аудио в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio

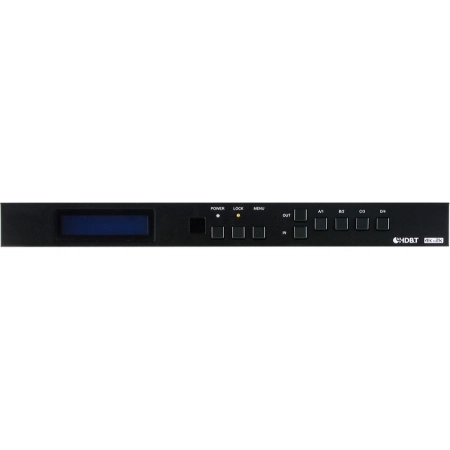

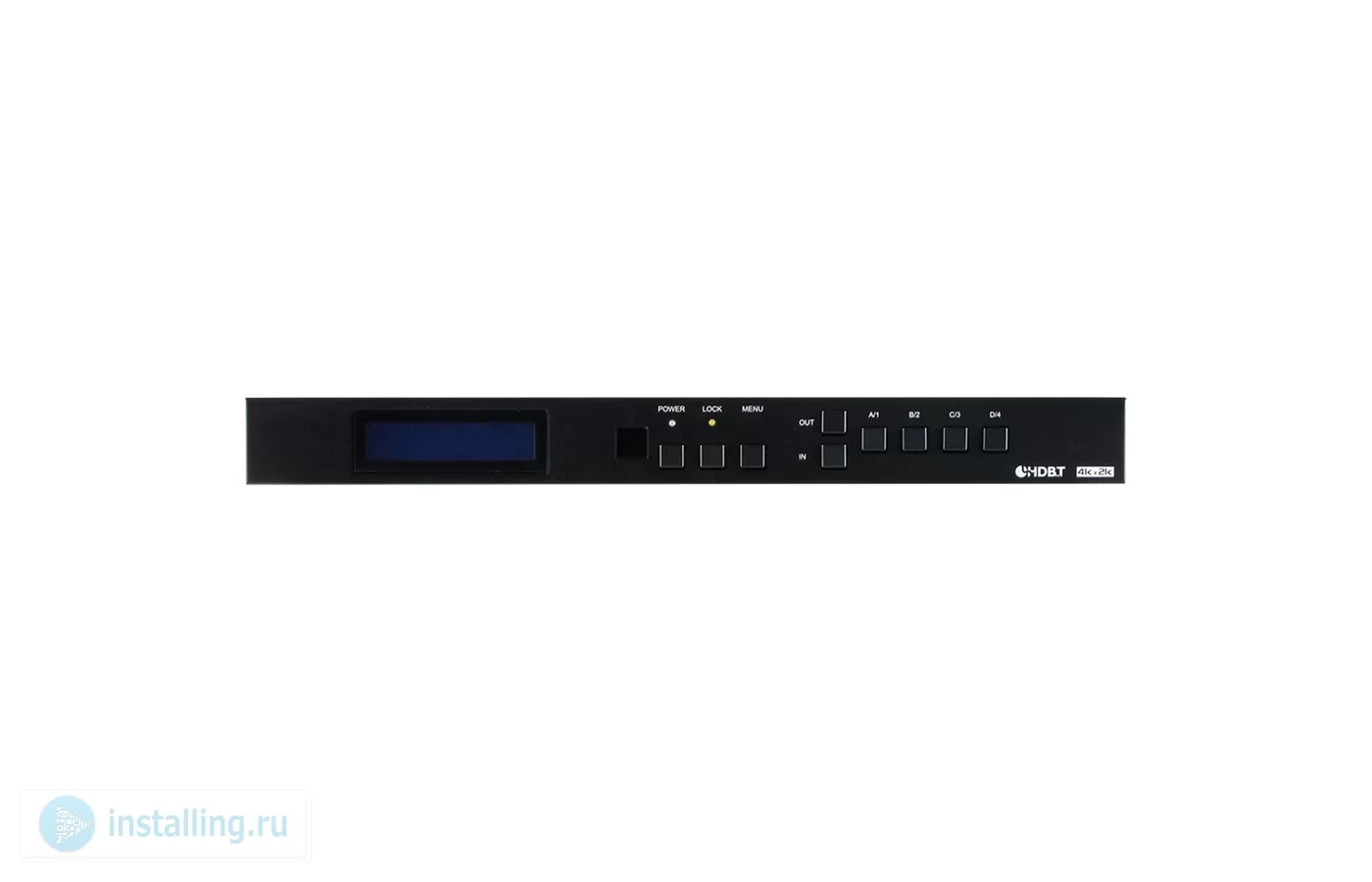

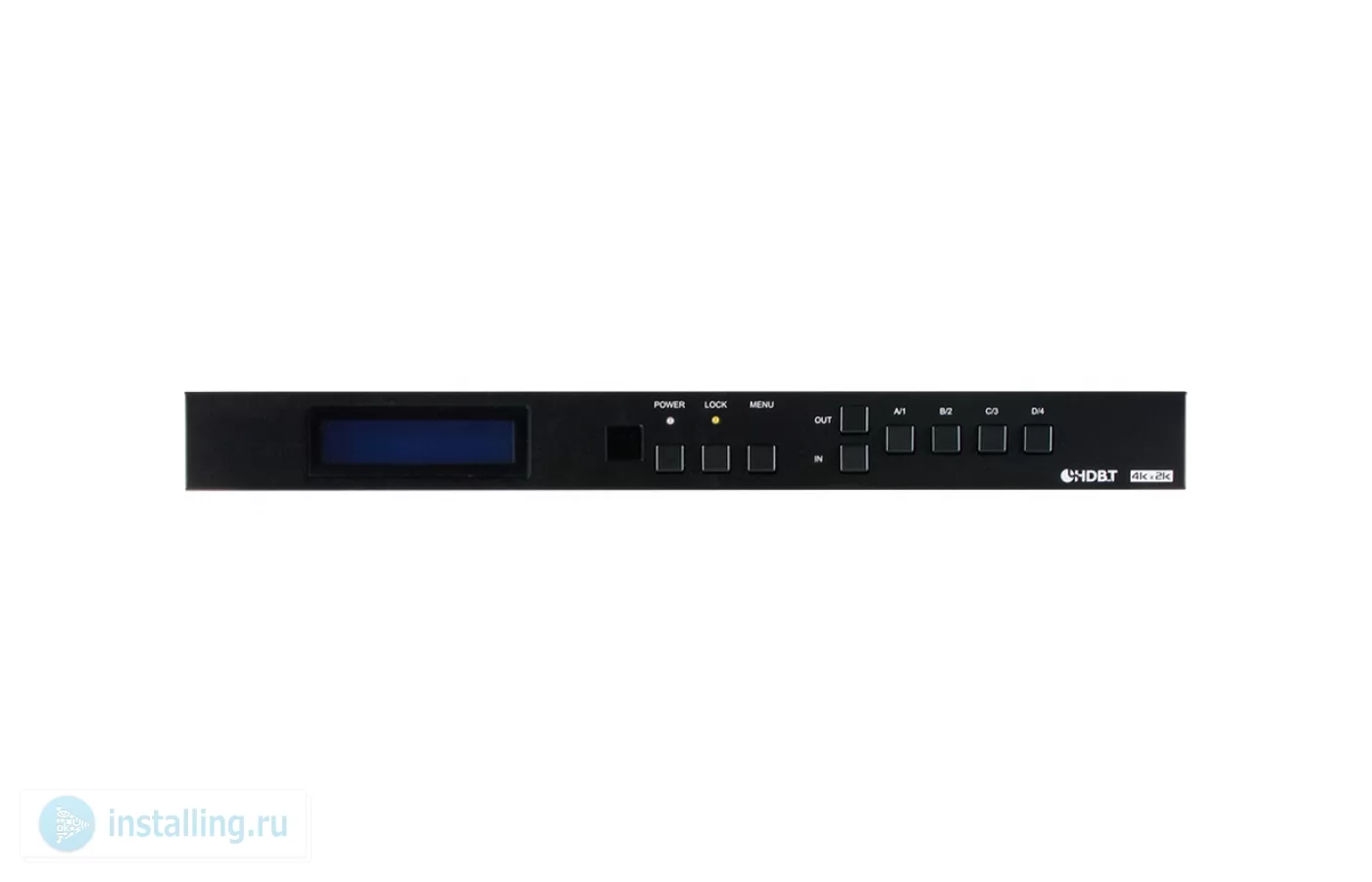

• Управление через RS-232, ИК пульт ДУ, кнопками передней панели и по IP (Telnet и веб-интерфейс)
• Возможность выбора источника блока EDID
• Надежный металлический корпус высотой 1U
• Совместимые приемники: CH-506RXPL и аналогичные

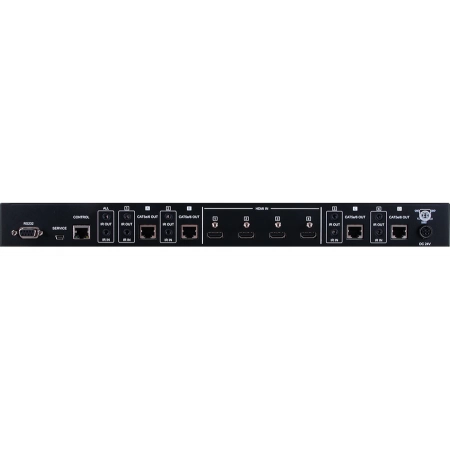

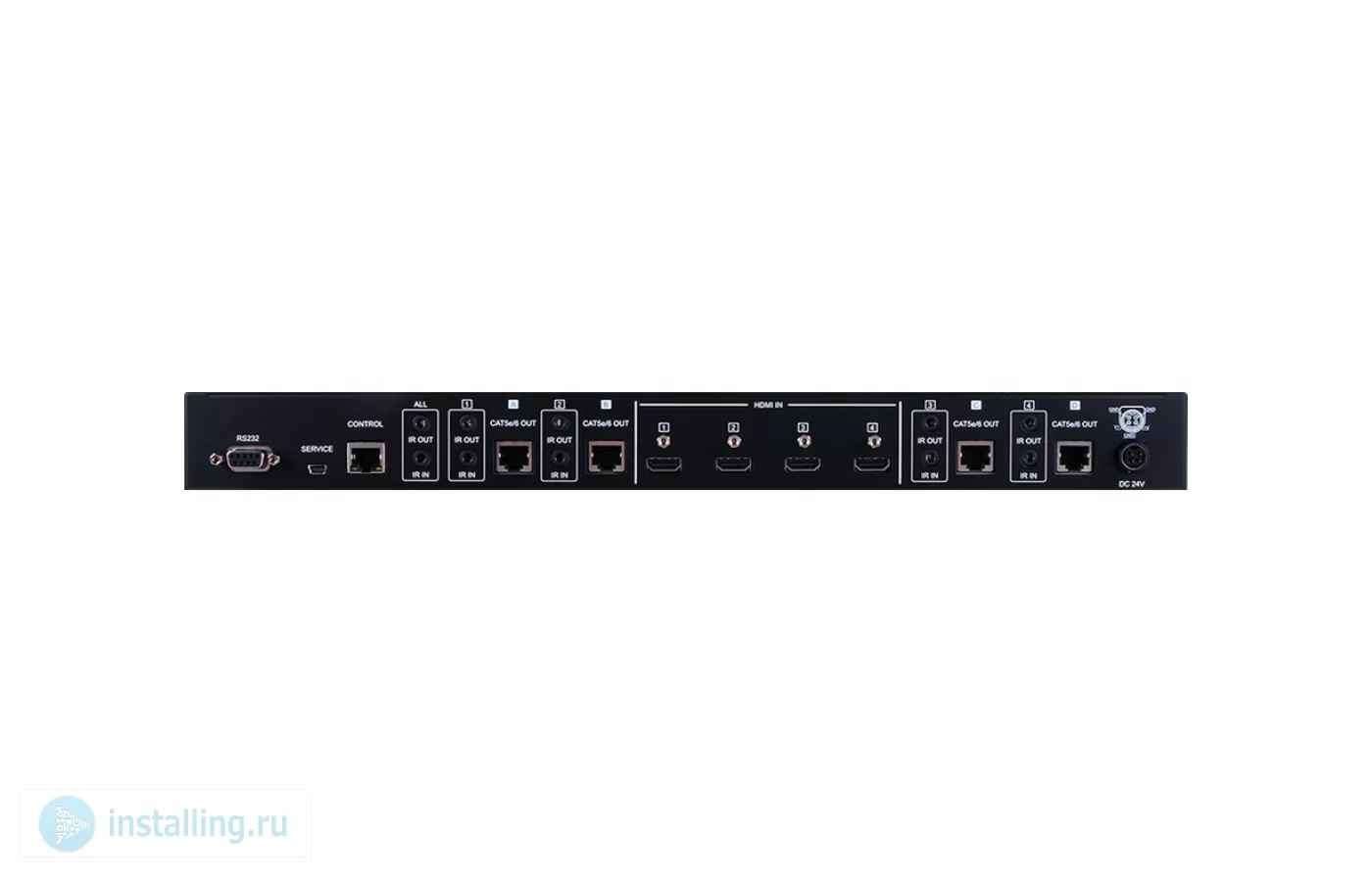

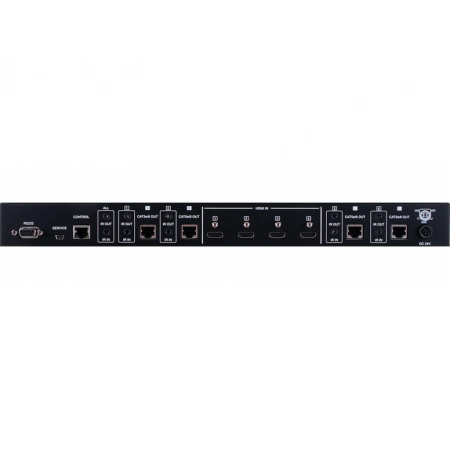

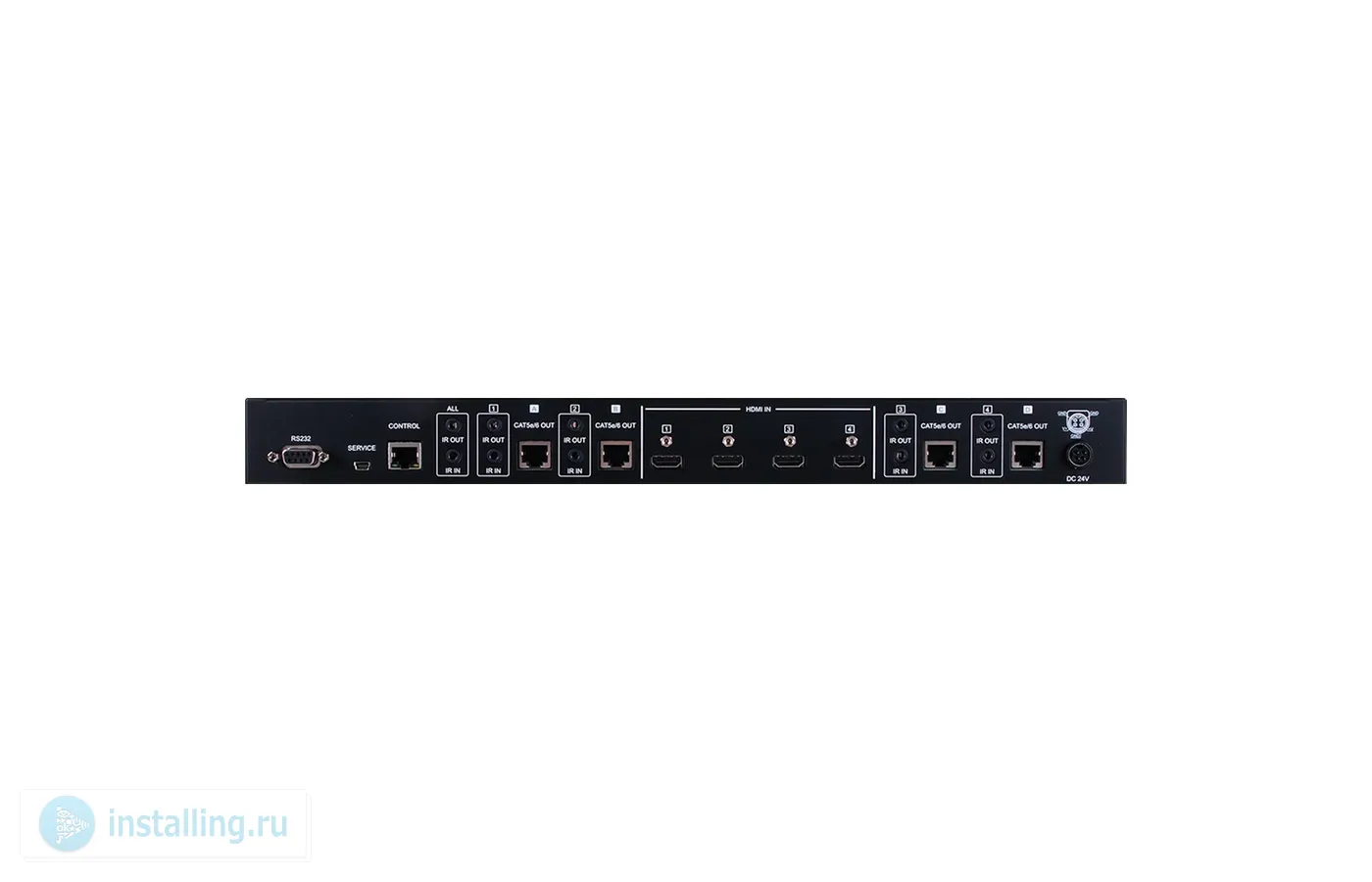

• Входы 4 – HDMI, тип «А» (розетка)
• 5 – внешний ИК приемник, разъемы mJack 3,5 мм (розетка)
• 1 – RS-232, разъем D-sub D9 (розетка)
• 1 – Ethernet, разъем RJ45 (розетка)
• 1 – Mini USB (сервисный), тип «B» (розетка)
• Выходы 4 – CAT5e/6/7, разъемы RJ45 (розетка)
• 5 – внешний ИК излучатель, разъемы mJack 3,5 мм (розетка)
• Пропускная способность 340 МГц (10,2 Гбит/с)
• Длина кабеля HDMI (вход/выход) 10 метров при разрешении 1080p
• 5 метров при разрешении 4K2K
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Материал корпуса металл
• Цвет корпуса черный
• Индикация питание, блокировка
• Рабочая температура 0...+40 °C
• Температура хранения -20...+60 °C
• Относительная влажность от 20% до 90% без конденсации
• Питание 24 В, 3,75 А постоянного тока
• Потребляемая мощность 66 Вт
• Габаритные размеры (Ш x Г x В) 436 x 256,2 x 48 мм (с учетом разъемов)
• Масса 3,352 кг

• Матричный коммутатор CMPRO-U4H4CVPL
• Внешний инфракрасный приемник – 1 шт.
• Внешний инфракрасный излучатель – 1 шт.
• Блок питания 24 В, 3,75 А постоянного тока – 1 шт.
• Сетевой шнур – 1 шт.
• Инфракрасный пульт ДУ (батарейка прилагается) – 1 шт.
• Комплект уголков для установки в стойку – 1 шт.
• Руководство пользователя

• Матричные системы распределения сигналов HDMI
• Отображение видео и управление трансляцией на видеостенах
• Системы обеспечения безопасности
• Рекламное оборудование
• Учебные аудитории, классы
• Предприятия розничной торговли, презентационные залы
