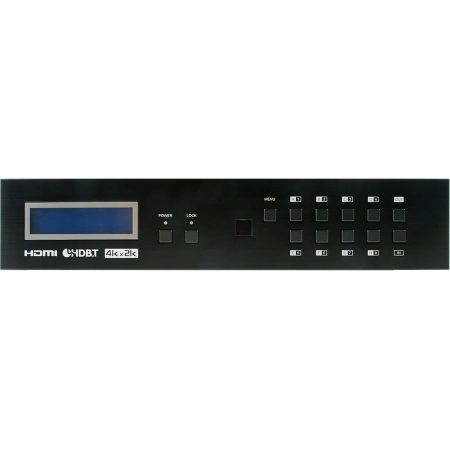

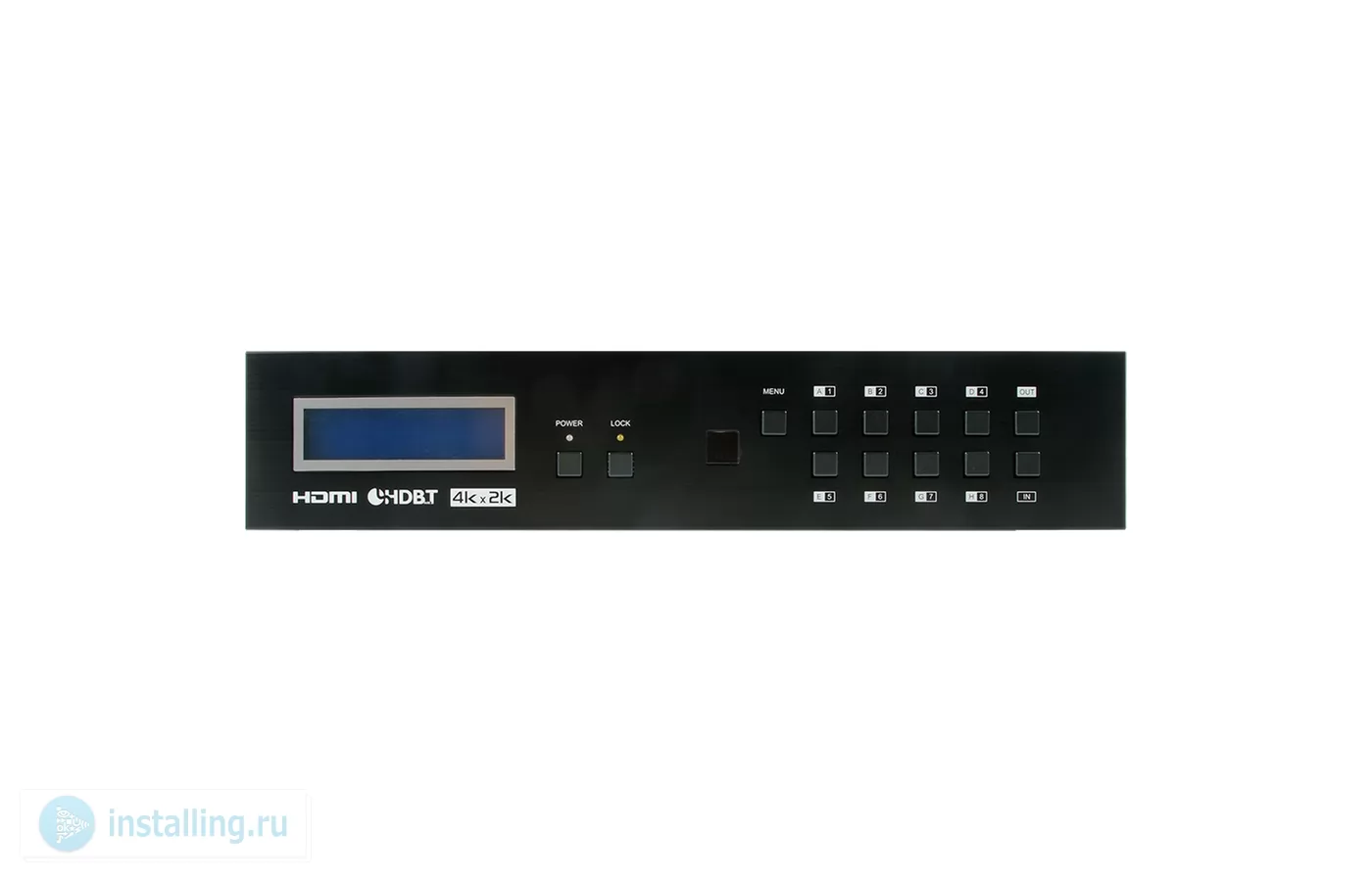

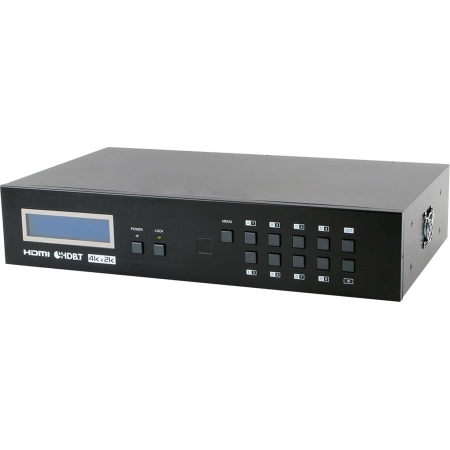

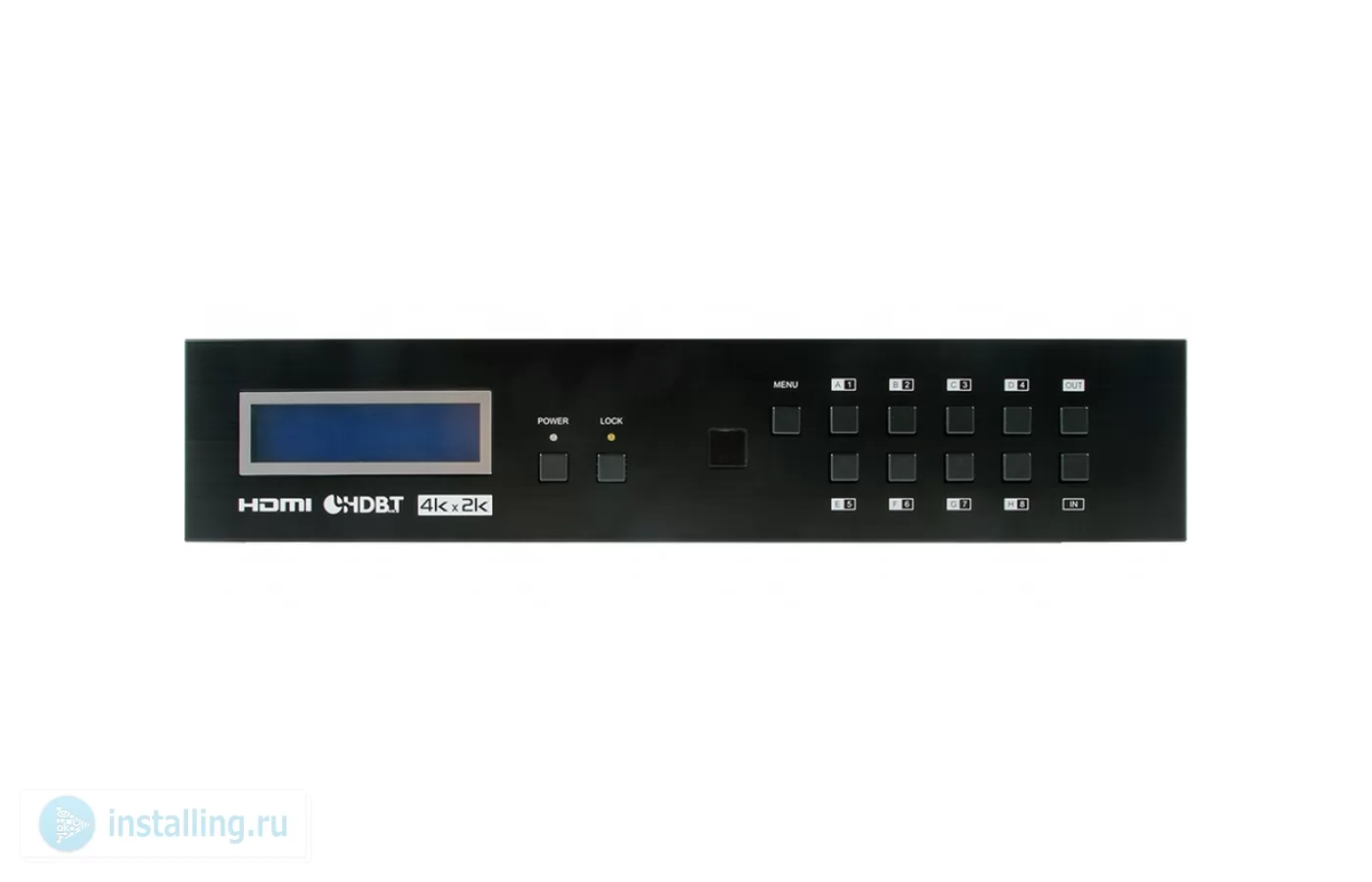

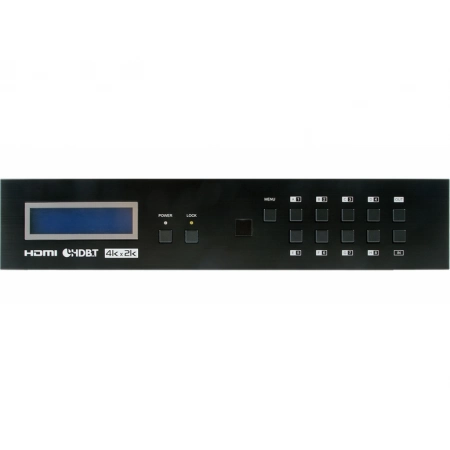

Матричный коммутатор Cypress CMPRO-U8H8CVPL

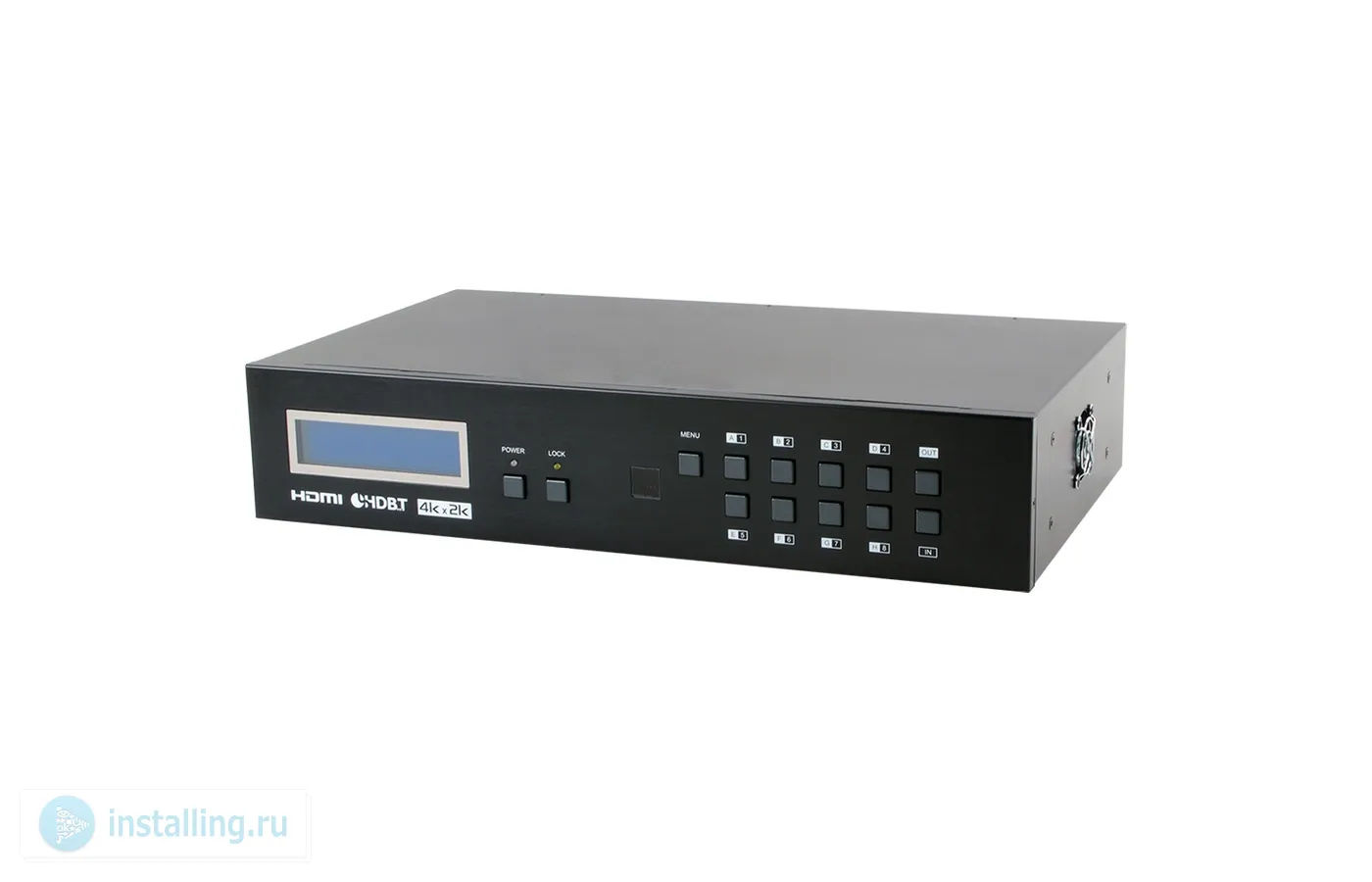

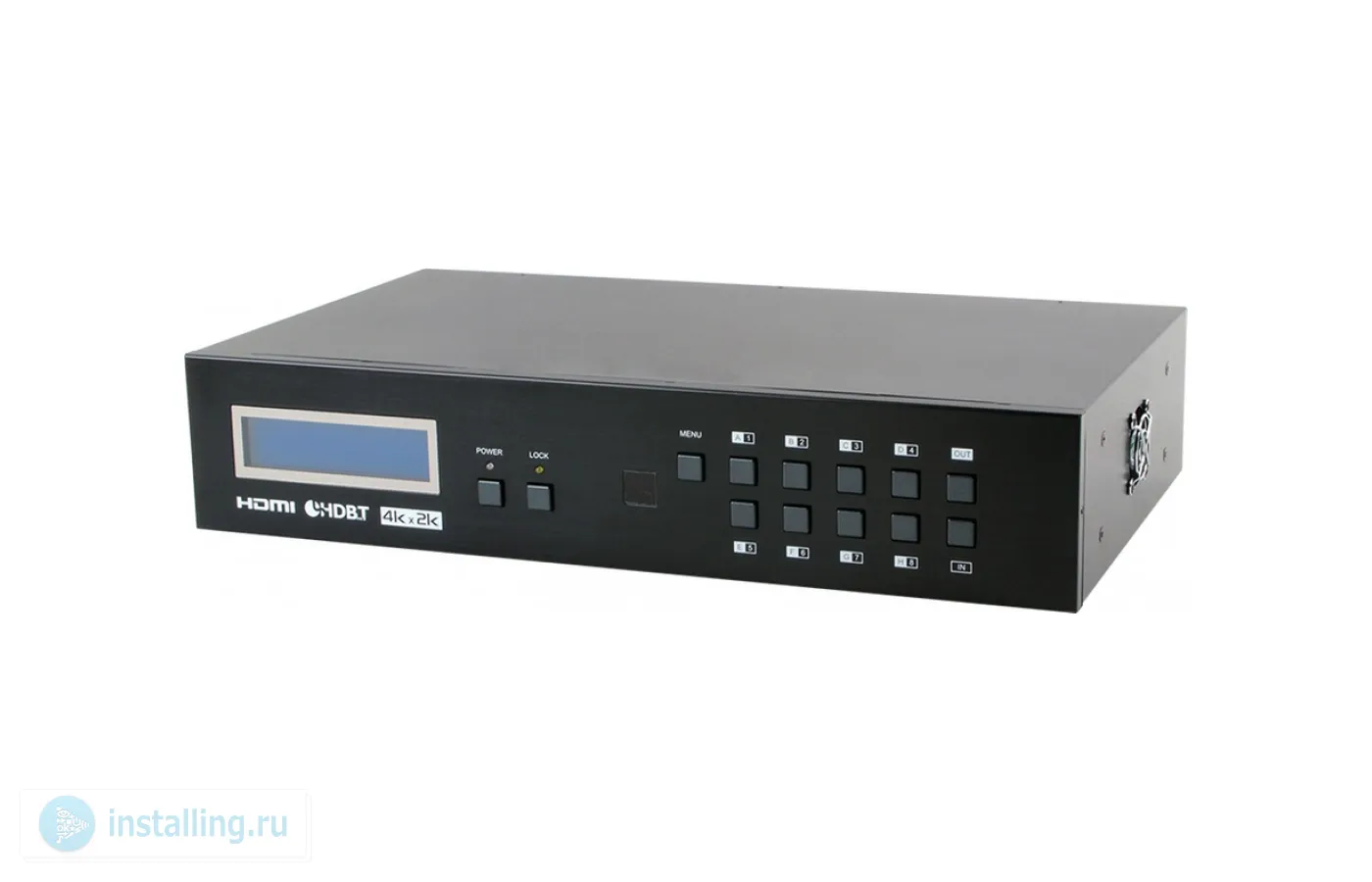

CMPRO-U8H8CVPL – матричный коммутатор 8:8 сигналов HDMI разрешений до 4K2K с выходами в витую пару HDBaseT™. Прибор обеспечивает коммутацию восьми сигналов видео сверхвысокой четкости, в том числе с 3D, на восемь выходов в витую пару, вместе с многоканальным цифровым аудио и сигналами управления, передаваемыми по ИК, RS-232 и IP. На каждом выходе используется только один кабель витой пары категории 5e/6/7, длина которого может достигать 60 метров. Для работы системы необходимы совместимые приемники из витой пары (приобретаются отдельно). Коммутатор поддерживает аудио высокой четкости в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio, наряду с объемным изображением, доступным при подключении источника 3D-сигнала и 3DTV-дисплея. Для управления устройством предназначены кнопки передней панели, порты RS-232 и Ethernet, инфракрасный пульт ДУ входит в комплект. Для удаленного управления источниками и дисплеями посредством инфракрасных команд предусмотрены порты для подключения внешних ИК приемников и излучателей. Прибор выполнен в прочном металлическом корпусе высотой 2U.

• Соответствует спецификациям HDMI, HDCP 1.1 и DVI
• Поддерживает разрешения от VGA до WUXGA, до 4K2K при 24/25/30 Гц (YUV 4:2:0), от 480i до 1080p (в зависимости от данных EDID на выходе дисплея)
• Дистанция передачи по одному кабелю витой пары CAT5e/6/7 – до 60 метров
• Поддерживает отображение сигналов с 3D (в зависимости от данных EDID на выходе дисплея)
• Поддерживает подачу питания по соединительному кабелю (PoC) для совместимых приемников
• Длина кабеля HDMI на вход – до 15 метров при 8-разрядной глубине кодирования цвета, до 10 метров при 12-разрядной
• Передача аудио в форматах LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD Master Audio
• Двунаправленная передача ИК-сигналов между источниками и дисплеями
• Управление через RS-232, инфракрасный пульт ДУ, кнопками передней панели и по IP (Telnet и веб-интерфейс)
• Возможность выбора источника блока EDID
• Надежный металлический корпус высотой 2U
• Совместимые приемники: CH-506RXL, CH-506RXPL, CH-513RXLN и CH-514RXLN

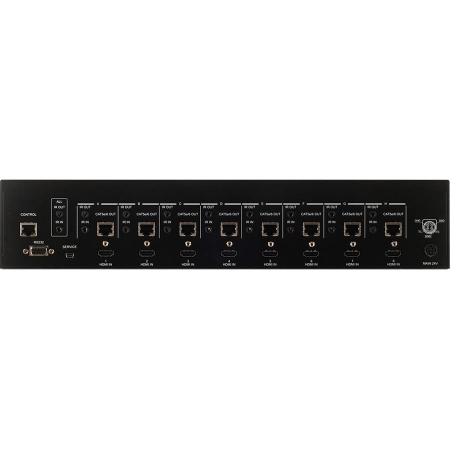

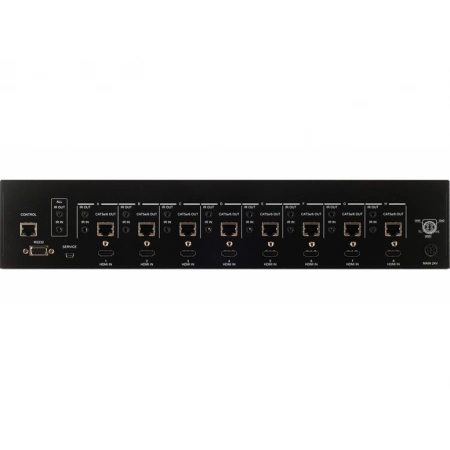

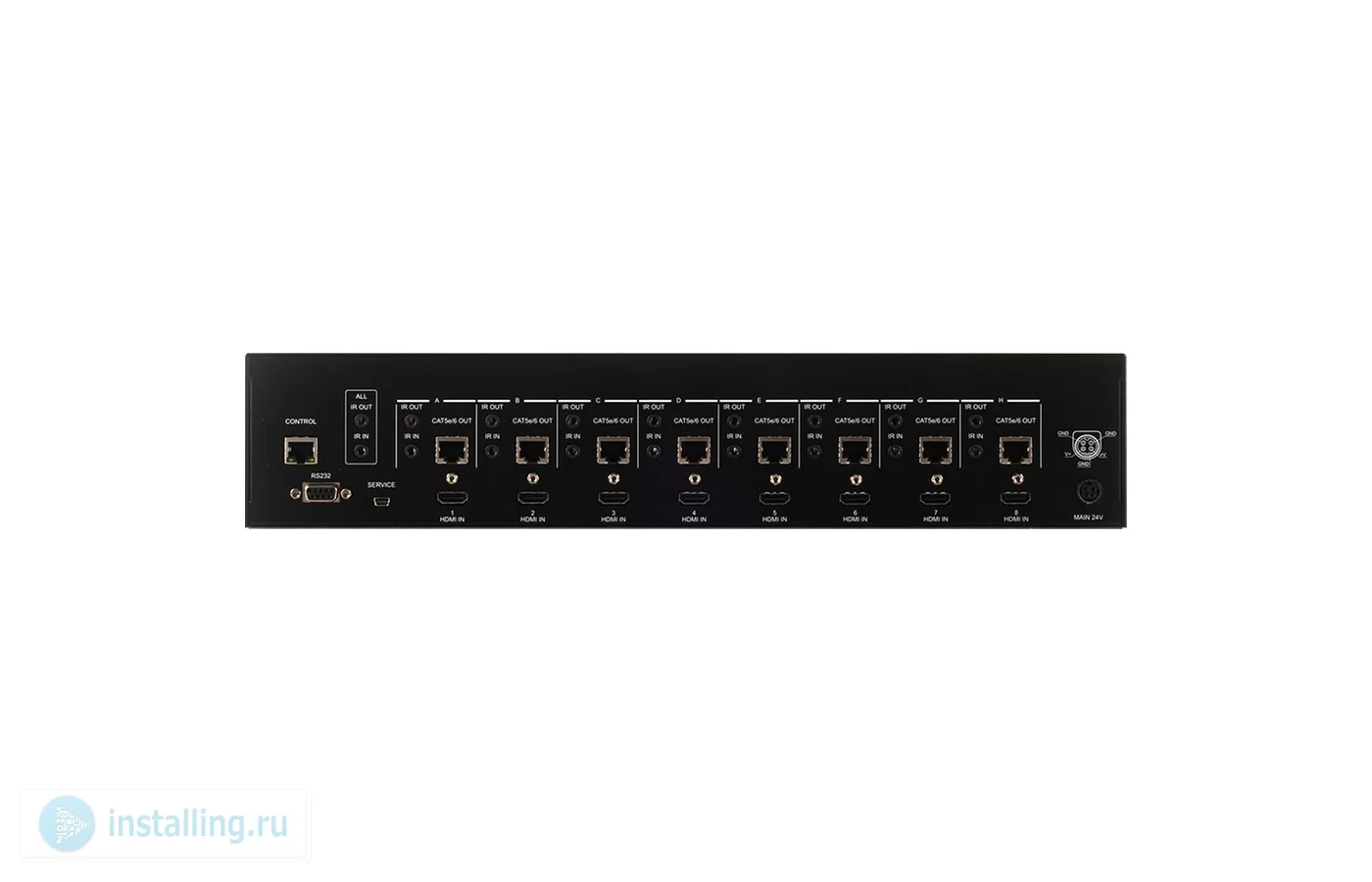

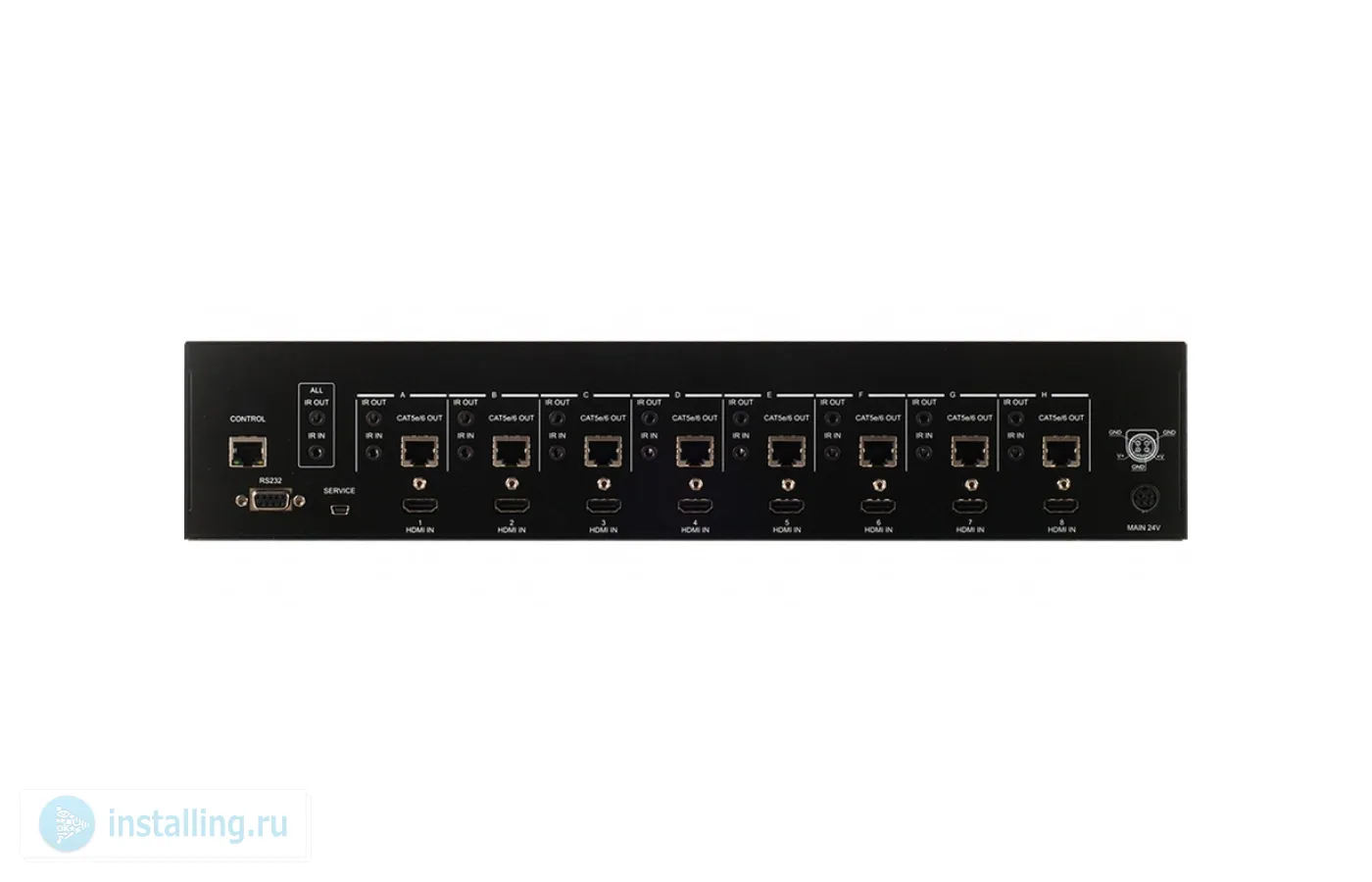

• Входы 8 – HDMI, тип «А» (розетка)
• 9 – внешний ИК приемник, разъемы mJack 3,5 мм (розетка)
• 1 – RS-232, разъем D-sub D9 (розетка)
• 1 – Ethernet, разъем RJ45 (розетка)
• 1 – Mini USB (сервисный), тип «B» (розетка)
• Выходы 8 – CAT5e/6/7, разъемы RJ45 (розетка)
• 9 – внешний ИК излучатель, разъемы mJack 3,5 мм (розетка)
• Пропускная способность 300 МГц (9 Гбит/с)
• Защита от электростатических разрядов ±8 кВ (через воздух), ±4 кВ (при касании)
• Материал корпуса металл
• Цвет корпуса черный
• Индикация питание, блокировка
• Рабочая температура 0...+40 °C
• Температура хранения -20...+60 °C
• Относительная влажность от 20% до 90% без конденсации
• Питание 24 В, 6,25 А постоянного тока
• Потребляемая мощность 65 Вт (коммутатор), 62 Вт (приемники, PoC)
• Габаритные размеры (Ш x Г x В) 438 x 249 x 93 мм (с учетом разъемов)
• Масса 4,402 кг

• Матричный коммутатор CMPRO-U8H8CVPL
• Внешний инфракрасный излучатель – 9 шт.
• Блок питания 24 В, 6,25 А постоянного тока – 1 шт.
• Сетевой шнур – 2 шт.
• Инфракрасный пульт ДУ (батарейка прилагается) – 1 шт.
• Руководство пользователя

• Матричные системы распределения сигналов HDMI
• Трансляция и управление видеостенами
• Системы обеспечения безопасности
• Рекламное оборудование
• Образовательные учреждения
• Предприятия розничной торговли, шоу-румы
