Матричный коммутатор Cypress CMLUX-4H4CAT

CMLUX-4H4CAT - матричный коммутатор 4x4 сигналов HDMI 1.3 со встроенными передатчиками по витой паре, позволяет произвольно коммутировать сигналы HDMI интерфейса с любого входа на любой из выходов. В корпус коммутатора интегрированы четыре передатчика сигналов HDMI по витой паре. Удаленные приемники подключаются с помощью двух кабелей витой пары 6-ой категории. Поддерживается передача сигналов компьютерной графики с разрешением до 1920x1200 и форматов высокой четкости до 1080p. Коммутатор оснащен встроенным портом для приемника ИК сигналов, кроме того сигналы ИК управления могут быть получены с удаленных приемников по кабелям витой пары. Для подключения внешних ИК излучателей предусмотрены специальные порты, что позволяет осуществлять обратную передачу ИК сигналов для удаленного управления HDMI источниками.

• Соответствует спецификациям DVI 1.0, HDMI 1.3, HDCP 1.1
• Поддерживает сигналы с разрешением до 1080p, 1920x1200
• Поддерживает форматы цифрового видео с 12-разрядной глубиной кодирования цвета
• Поддерживает многоканальные цифровые аудио форматы: Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio
• Коммутатор снабжен автоматической функцией коррекции входного сигнала, выполняет компенсацию уровня и восстановление тактовой частоты

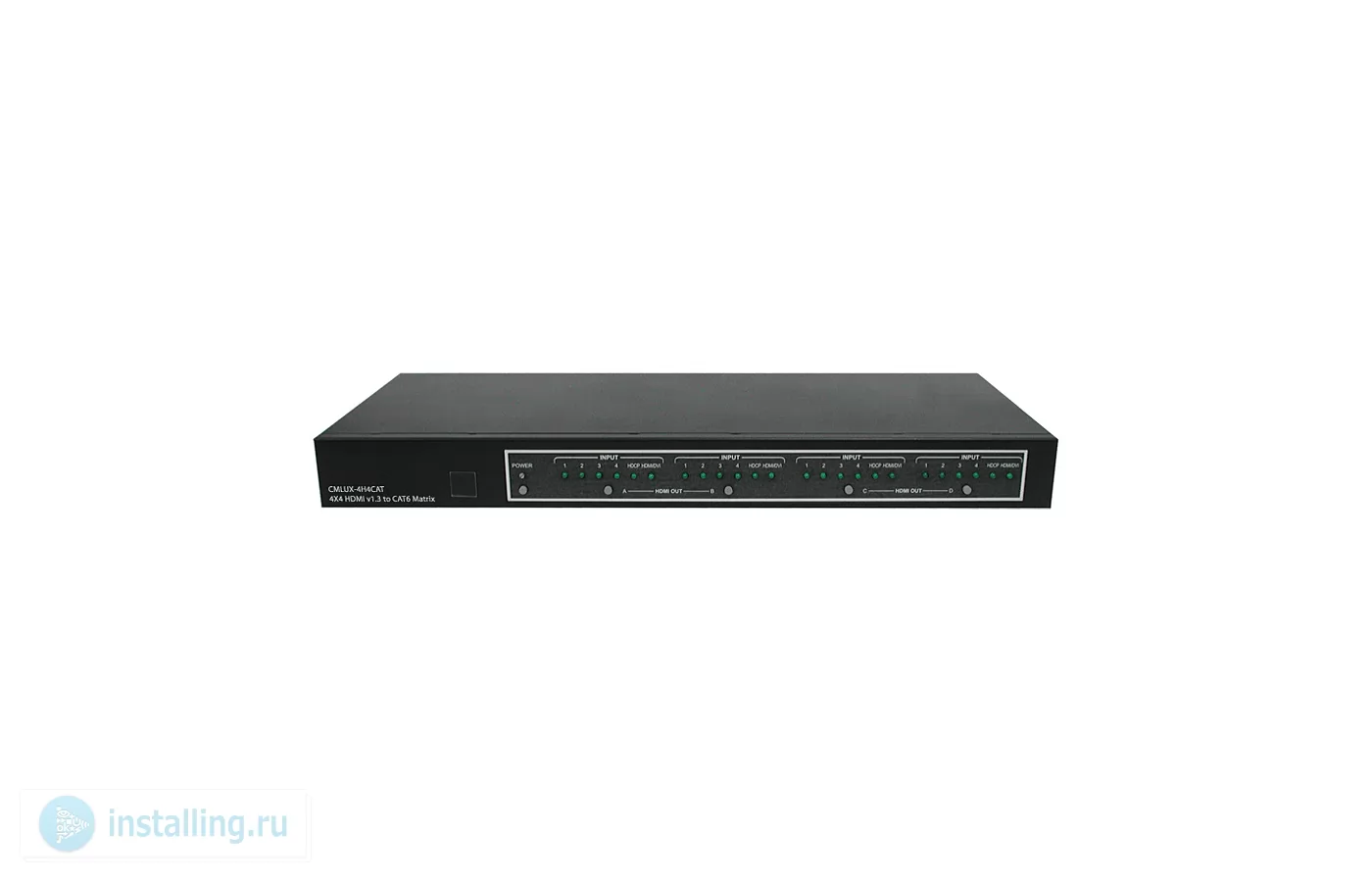

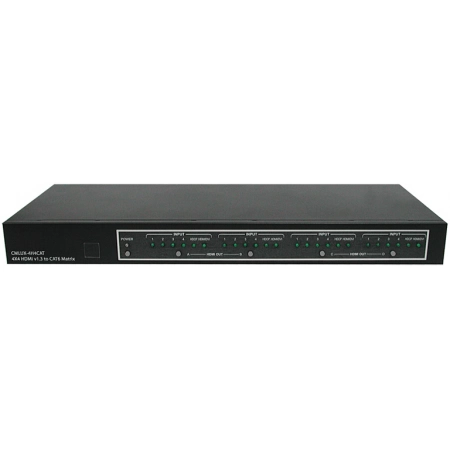

• Передняя панель устройства снабжена светодиодной индикацией: выбранного источника для каждого выхода, наличия HDCP кодирования и типа сигнала DVI/HDMI
• Передача сигналов осуществляется по двум кабелям витой пары 6-ой категории, данные аудио и видео потоков передаются по одному кабелю, а сигналы CEC, DDC и обратный ИК канал по другому
• Расстояние между источником сигнала HDMI 1.3 и устройством отображения может достигать 15 метров при разрешении 1080p (12-бит), или 45 метров при разрешении 1080p (8-бит)
• Коммутатор снабжен встроенным эмулятором блока EDID данных
• Управление возможно непосредственно с передней панели, ИК-пультом или через RS-232 интерфейс
• Совместимые приемники: CH-103RX, CH-1106RXN, CLUX-22HC

• Коммутатор CMLUX-4H4CAT Matrix - 1 шт
• ИК пульт дистанционного управления CR-33 - 1 шт
• Кабель с внешним ИК приемником, разъем mJack 3,5 мм (вилка) - 1 шт
• Кабель с внешним ИК излучателем, разъем mJack 3,5 мм (вилка) - 5 шт
• Блок питания ~100-240 В, 50-60 Гц, 0,6 А на 5 В, 6 А - 1 шт
• Руководство пользователя - 1 шт
