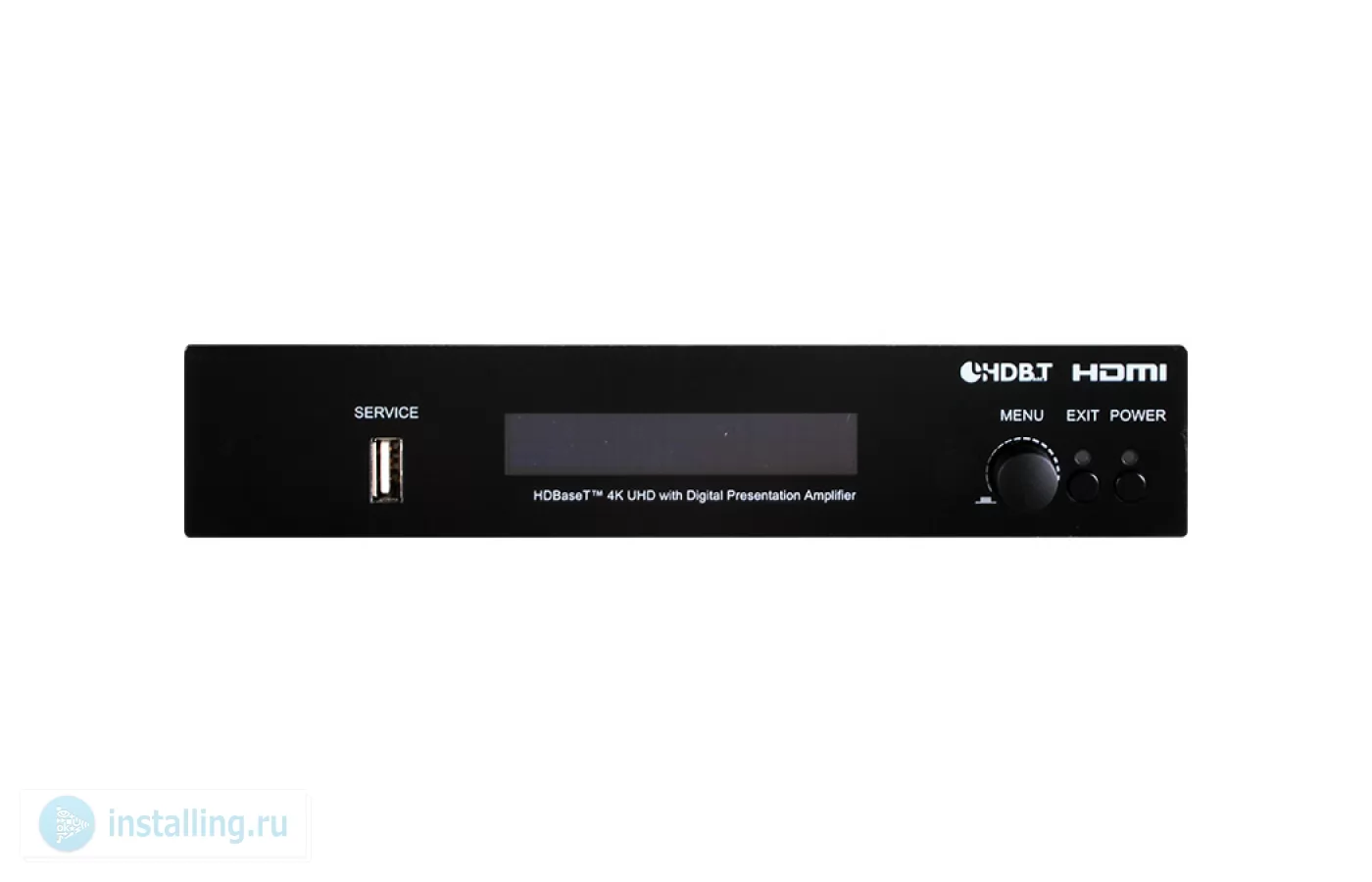

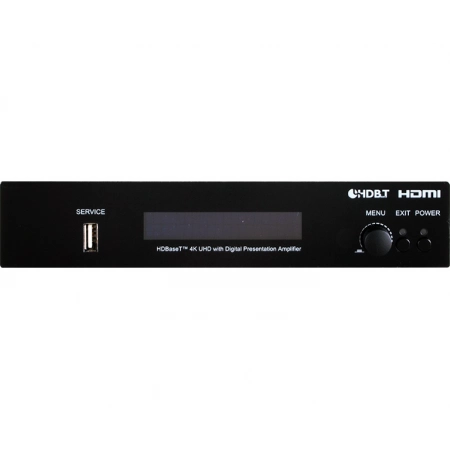

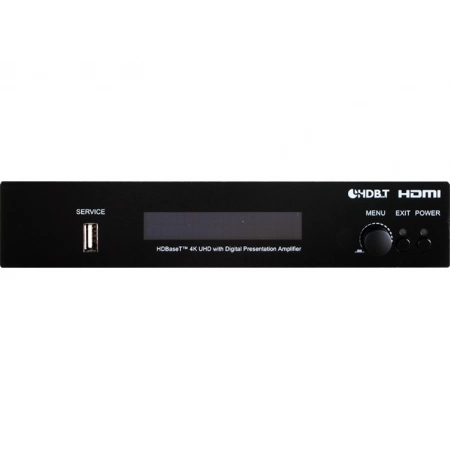

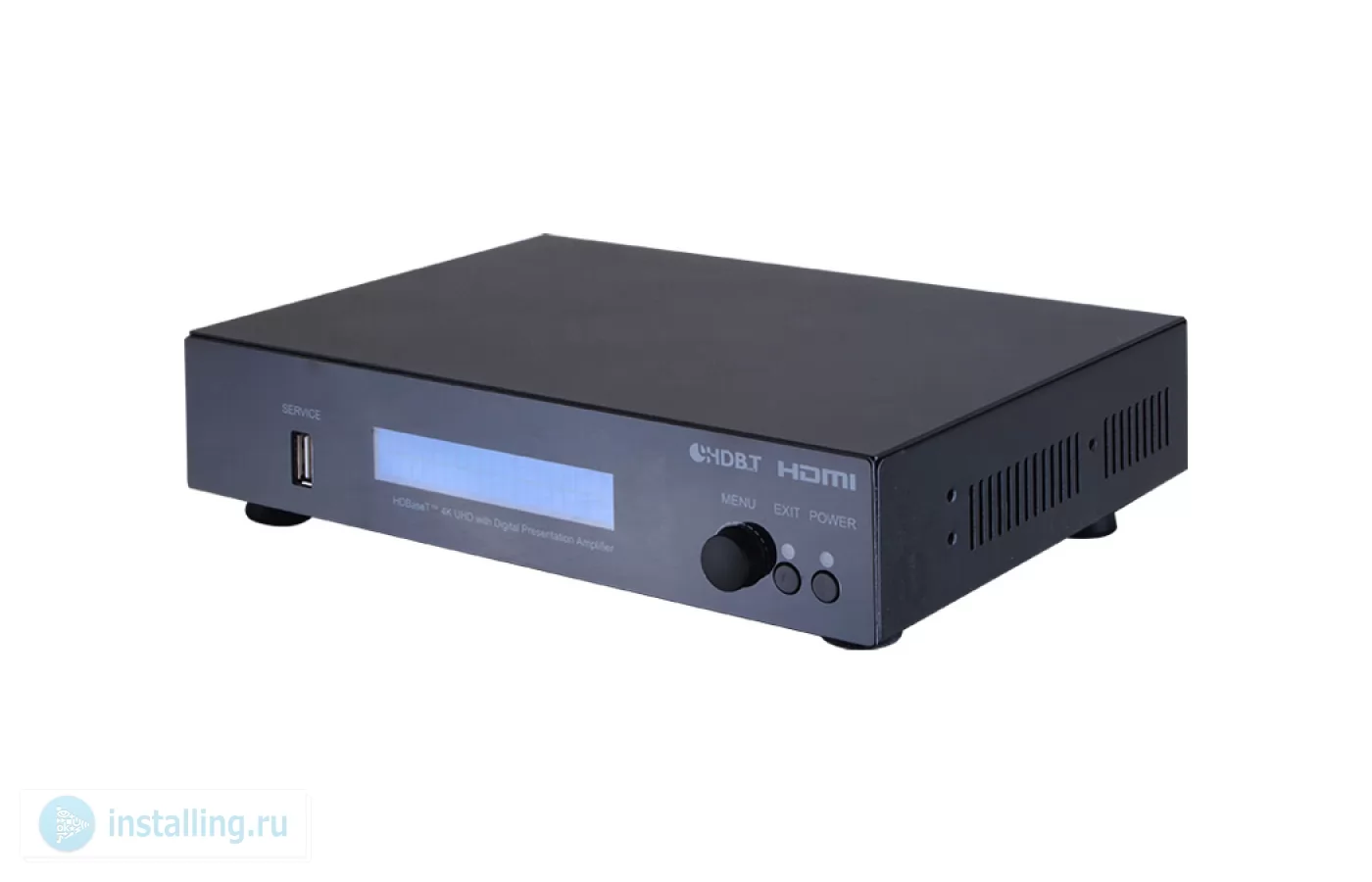

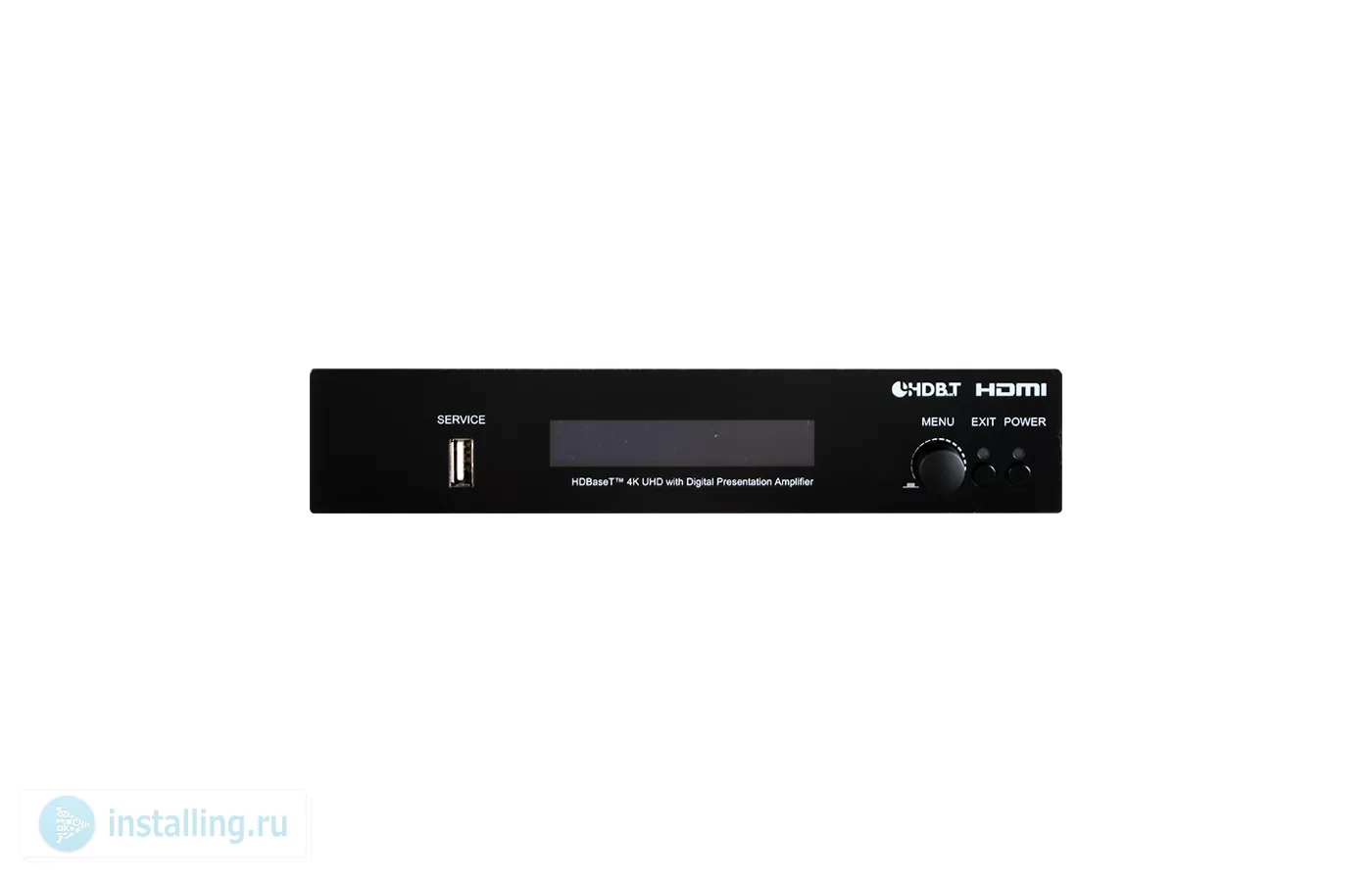

Преобразователь/коммутатор Cypress DCT-23HD

DCT-23HD – преобразователь и коммутатор аналоговых/цифровых стереофонических аудиосигналов и видеосигналов HDMI разрешений до 4K x 2K, оборудованный звуковым усилителем. Этот прибор позволяет объединять в систему как локальные, так и удаленные устройства, подключенные к нему посредством кабеля витой пары HDBaseT™. Имеет один вход и выход видеосигнала HDMI, входы аналогового аудио на разъемах RCA и мини-джек, входы цифрового аудио, передаваемого по коаксиальному кабелю и через оптический интерфейс TOSLINK, а также по кабелю витой пары AUDIOCAT. Прибор производит цифро-аналоговое и аналогово-цифровое преобразование, поддерживает аудио с частотой дискретизации до 96 кГц и разрядностью 24 бита. Выводит звук на выходы громкоговорителей, выходная мощность усилителя – 30 Вт на канал.

Поддерживает технологию HDBaseT™, которая позволяет передавать по одному кабелю витой пары CAT5e, 6 или 7 длиной до 100 метров сигналы видео и аудио высокой четкости вместе с двунаправленными инфракрасного интерфейса, сквозной передачей сигналов управления RS-232 и Ethernet, при этом, обеспечивая питание для всех совместимых устройств. Данное устройство может выступать в качестве репитера при подключении к другому аналогичному прибору.

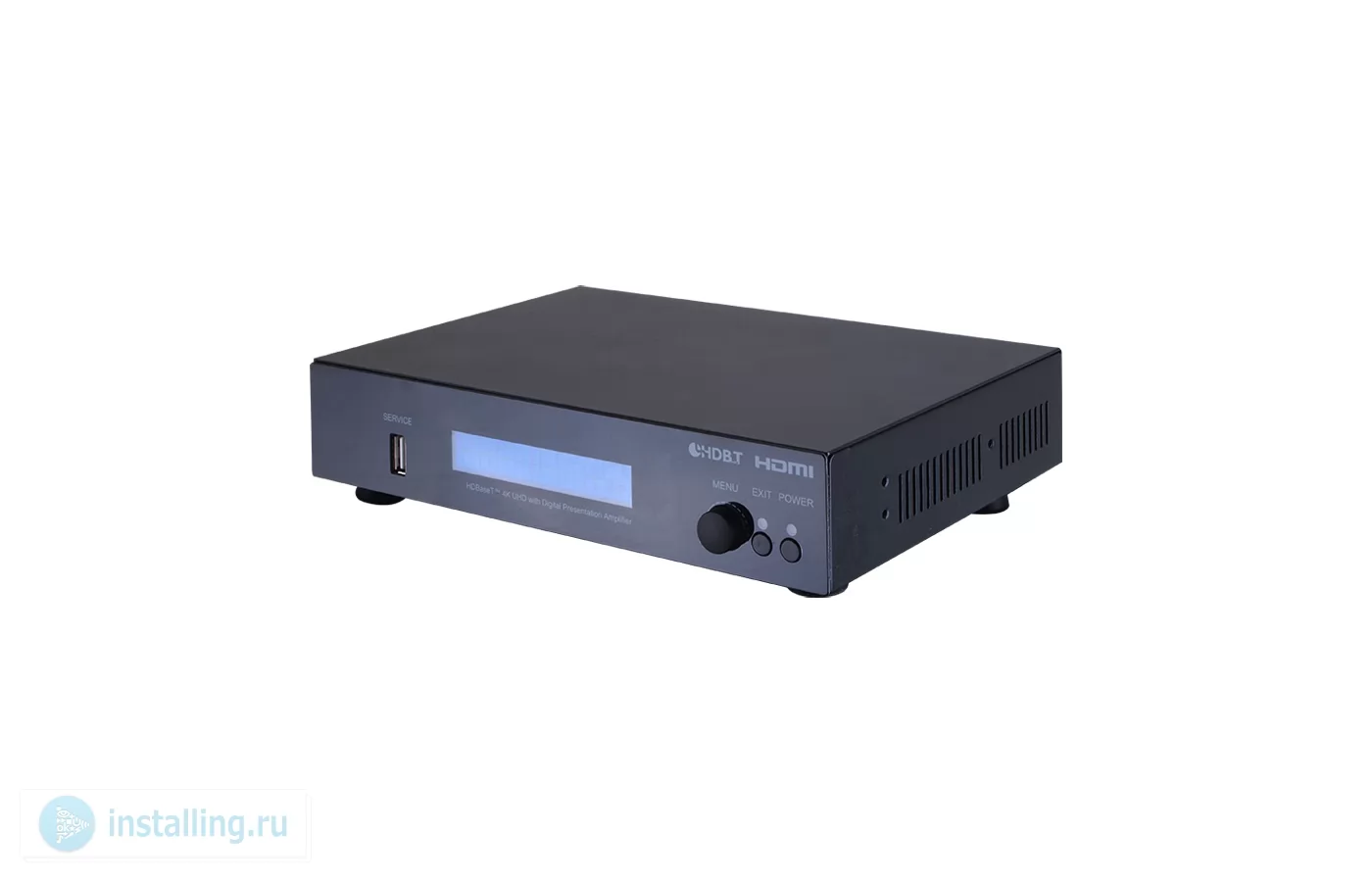

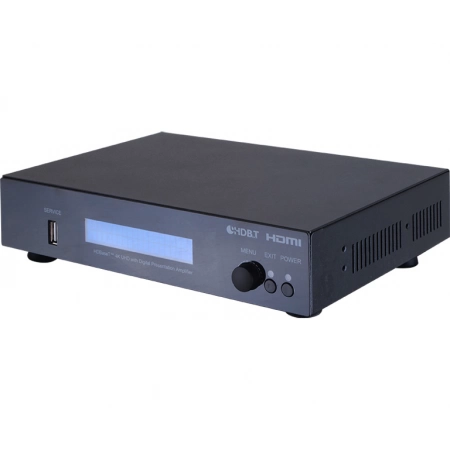

Устройство соответствует одной из последних спецификаций HDMI, включающей в себя поддержку разрешений до 4K x 2K, сигналов с 3D, Deep Color и 36-разрядной глубиной кодирования цвета, форматов аудио высокой четкости без потери качества. Предусмотрены разнообразные возможности управления устройством – кнопками передней панели, с помощью инфракрасного пульта ДУ, через интерфейс RS-232, протокол Telnet и встроенный веб-сервер. Вся информация о текущих настройках системы выводится на ЖК-дисплей, которым оснащен компактный и прочный металлический корпус прибора.

• Производит цифро-аналоговое и аналогово-цифровое преобразование аудио
• Поддерживает на входе многоканальное аудио в формате LPCM до 5.1 с частотой дискретизации до 96 кГц
• Частота дискретизации аудио на выходе до 48 кГц
• Цифровой двухканальный усилитель с мощностью 30 Вт на канал
• Синхронизированные выходы аналогового и цифрового аудио
• Поддерживает видеосигналы разрешений до 4K x 2K (3840x2160 при 24/25/30 Гц и 4096x2160 при 30 Гц)
• Длина линии передачи по кабелю витой пары CAT5e, 6 или 7 до 100 метров
• Полное соответствие 5Play™: передача по одному кабелю витой пары видео, аудио, Ethernet, сигналов управления вместе с подачей питания
• Управление прибором осуществляется кнопками передней панели, с помощью инфракрасного пульта дистанционного управления, через интерфейс RS-232, протокол Telnet и встроенный веб-сервер
• Поддерживает входной аудиосигнал до -80 дБ

• Полоса пропускания видеосигнала 300 МГц (9 Гбит/с)
• Скорость Ethernet 100 Мбит/с

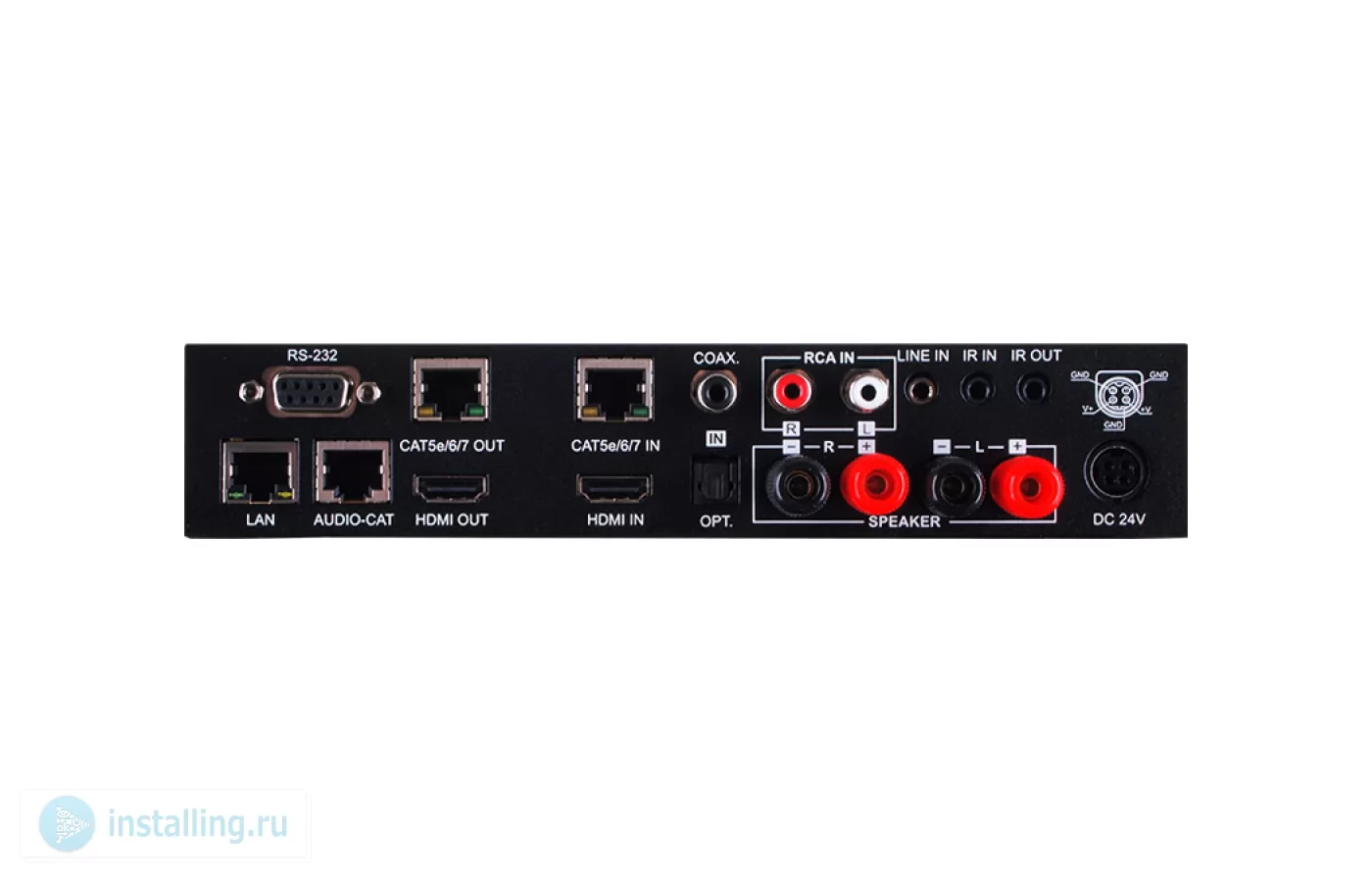

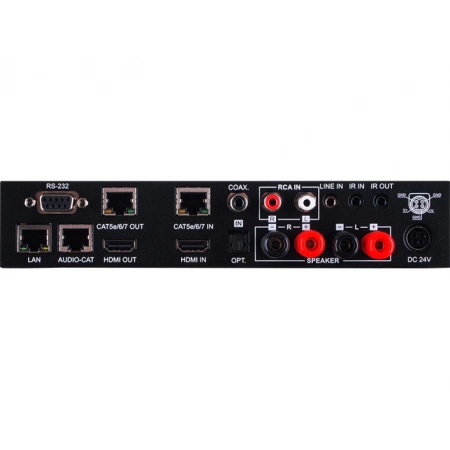

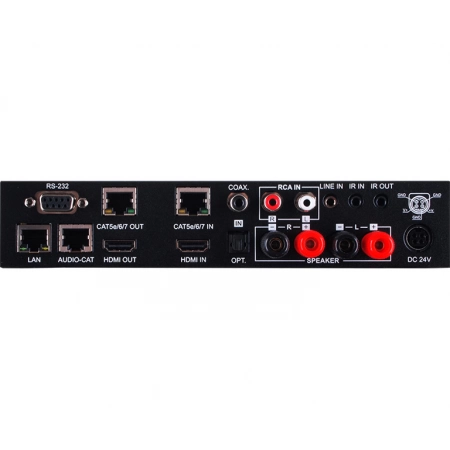

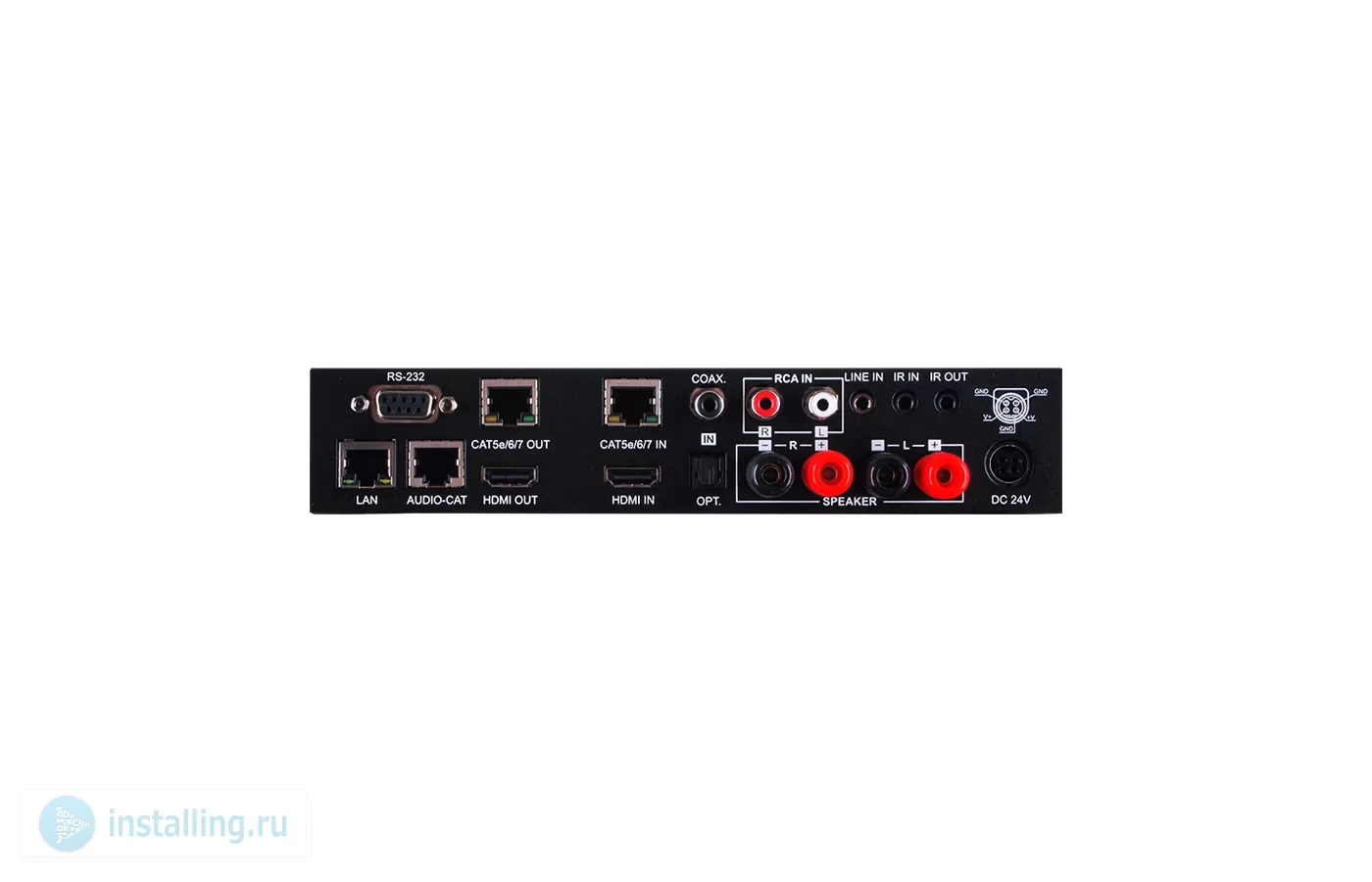

• Входы 1 – HDMI, тип «А» (розетка)
• 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 1 – цифровое аудио, оптический TOSLINK
• 1 – цифровое аудио, разъем RCA (розетка)
• 1 – аналоговое аудио L/R, разъемы RCA (розетка)
• 1 – аналоговое аудио, разъем mJack 3,5 мм (розетка)
• 1 – RS-232, разъем D-sub D9 (розетка)
• 1 – витая пара LAN, разъем RJ45 (розетка)
• 1 – ИК приемник, разъем mJack 3,5 мм (розетка)
• 1 – USB (сервисный), тип «A» (розетка)
• Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 1 – HDMI, тип «А» (розетка)
• 1 – аналоговое аудио L/R, винтовые зажимы
• 1 – ИК передатчик, разъем mJack 3,5 мм (розетка)
• Порт 1 – витая пара AUDIOCAT (вход/выход), разъем RJ45 (розетка)
• Формат цифрового аудио двухканальный LPCM
• Частота дискретизации аудио до 96 кГц
• Уровень входного/выходного аудиосигнала 2 В ±0,2 (среднеквадратичное)
• Поддерживаемые разрешения от 480i до 1080 при 50/60 Гц, 1080p при 24 Гц, 4K x 2K (3840x2160/4096x2160 при 30 Гц)
• Защита от электростатических разрядов ±8 кВ (через воздух)
• Корпус металлический черного цвета
• Индикаторы питание, ЖК-дисплей
• Питание 24 В / 3,75 А, постоянный ток
• Потребляемая мощность 59,4 Вт
• Температура хранения -20… +60 °C
• Рабочая температура 0… +40 °C
• Относительная влажность от 20 до 90%, без конденсации
• Габаритные размеры (Ш x Г x В) 215 x 172 x 46 мм
• Масса 1,06 кг
• В комплекте ИК пульт дистанционного управления CR-141, адаптер питания, сетевой шнур, комплект уголков для установки в стойку, руководство пользователя

• Публичные выступления, шоу
• Домашние кинотеатры, развлекательные системы
• Образование, лекционные залы
