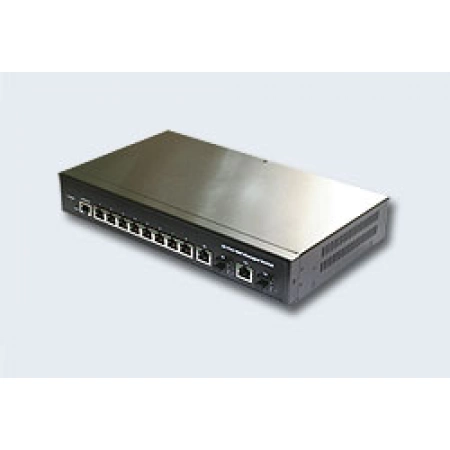

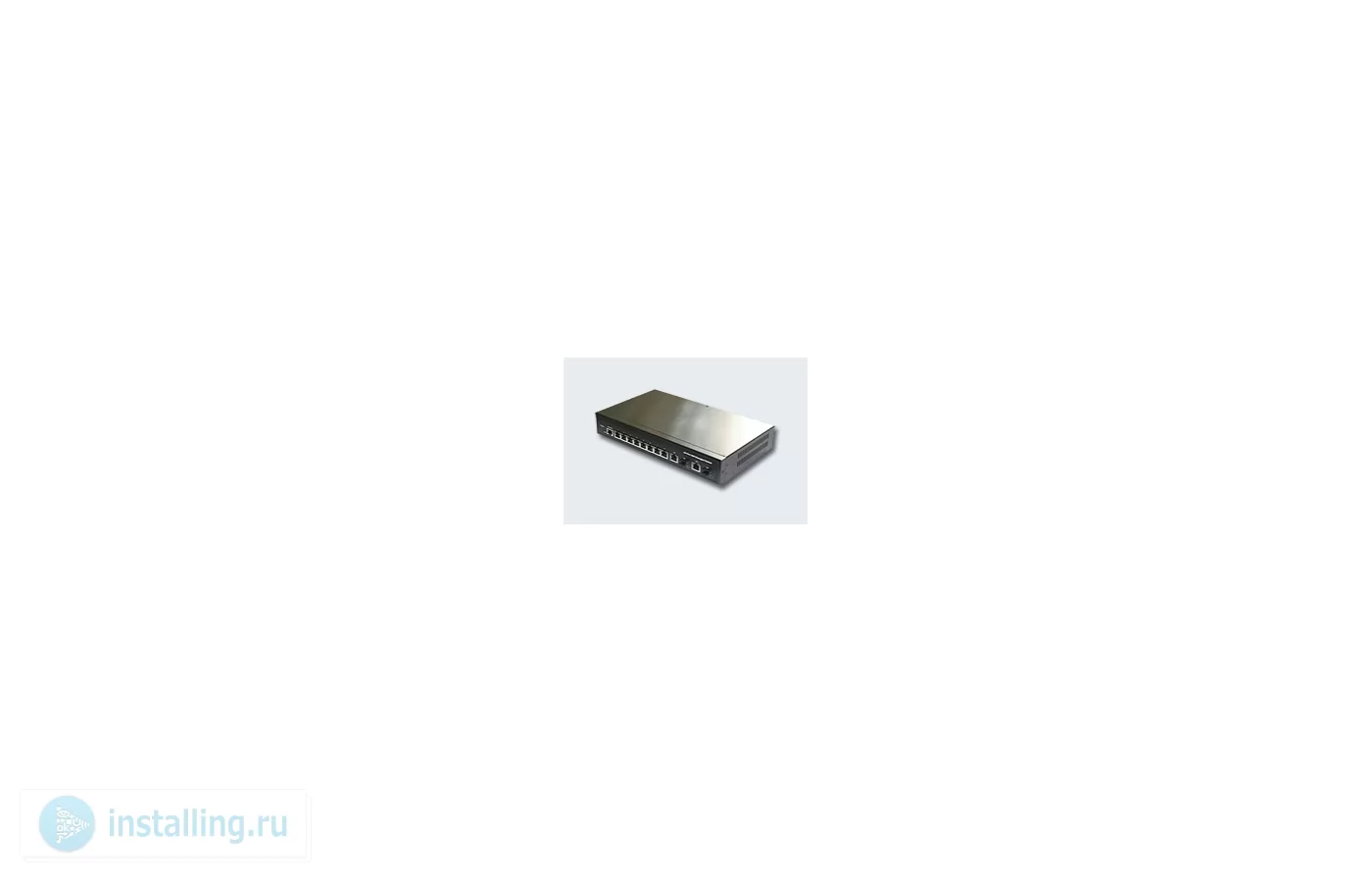

Smart Matrix Multimedia Commutator (SMMC) — сетевое программно-аппаратное устройство, предназначенное для коммутации видео сигналов (включая звук) с устройствами отображения. Имеет разнообразные функции для работы с устройствами отображения, включая формирование видеостен, кадрирование и масштабирование изображений и т.д.
Для работы коммутатора необходимы передатчики и приемники видеосигнала.Передатчик — сетевое программно-аппаратное устройство, предназначенное для трансляции видеосигнала (включая звук) в локальную сеть.Приемник — сетевое программно-аппаратное устройство, предназначенное для трансляции видеосигнала (включая звук) из локальной сети на устройство отображения (монитор, телевизор, проектор и т.п.).
Передача сигналов от источника к устройству (или устройствам) отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP (HD Over IP).
Дополнительно, в зависимости от моделей передатчиков и приемников, вместе с видеосигналом (включая звук), возможна передача RS232, USB, ИК сигналов и микрофона.
Суммарное количество передатчиков и приемников доступное для управления одному SMM коммутатору – 300 штук.
SMM коммутатор обеспечивает:- Быструю и произвольную коммутацию видеоканалов (один к одному, один к многим, многие ко многим).
- Управление всеми передатчиками и приемниками из единого центра.
- Объединение приемников в группы и работу с группами.
- Объединение множества экранов в единые пространства отображения – видеостены. Максимальный размер видеостен – 16х16.
- Точную настройку видеостен, учитывающую их формы, а также размеры, расположение и толщину рамок экранов их составляющих.
- Масштабирование и кадрирование изображений.
- Идентификацию устройств в сети видеотрансляции
- Индикацию типа подключенного оборудования к порту коммутатора (передатчик, приемник, SMM коммутатор, ethernet устройство)
- Он-лайн мониторинг состояния сети видеотрансляции
- Включение/выключение трансляции (для каждого устройства отображения).
- Сохранение неограниченного количества различных шаблонов трансляции и шаблонов видеостен для оперативного их переключения.
Основные области применения:- Реклама на мониторах в магазинах, банках, гостиницах, туристических компаниях, медицинских учреждениях, ресторанах, кафе, на выставках, транспортных средствах. Трансляция социальной и коммерческой рекламы на улицах.
- Трансляции спортивных мероприятий в спорт-барах и кафе.
- Информационные табло в государственных учреждениях, банках, офисах и офисных центрах, медицинских и образовательных учреждениях, на транспорте и т.д.
- Корпоративное и локальное телевидение.
- Системы видеотрансляции (включая интерактивные) в образовательных учереждениях
Доступ к SMM коммутатору происходит через проводные или беспроводные сети WAN, LAN, Internet.
Особенности- Универсальность – подходит как для небольших инсталяций, так и для больших распределенных сетей видеотрансляции.
- Многофункциональность – позволяет создавать схемы трансляций как для независимых устройств отображения, объединенных в видеостены, так и для обоих типов одновременно.
- Масштабируемость – легко масштабируется путем добавления в нее передатчиков (для источников изображений), приемников (для устройств отображения) или SMM коммутаторов.
- Неограниченное количество подключений – количество передатчиков, приемников и SMM коммутаторов не ограничено.
- Централизованное управление – управление всеми передатчиками (источники изображений) и приемниками (устройства отображения) из единого центра.
- Быстрая коммутация каналов – легкий и интуитивно понятный интерфейс пользователя позволяет быстро осуществлять необходимую коммутацию каналов.
- Произвольная коммутация – нет ограничений на соединения передатчиков и приемников: один к одному, один ко многим, многие к многим.
- Организация видеостен - объединение множества экранов в единое пространство отображения. Максимальный размер 16х16.
- Масштабирование и кадрирование - позволяют очень точно настраивать видеостены, учитвая их формы, размеры дисплеев их составляющих и расстояния между ними, а также отображать на мониторах одной группы любые области исходного видеоизображения.
- Неограниченное количество видеостен - система позволяет созавать неограниченное количество видеостен и пространств отображения.
- Быстрая перенастройка системы – в памяти одного SMM коммутатора можно хранить 15 различных схем коммутации, 15 шаблонов видеостен и областей отображения, 15 различных групп устройств отображения для быстрой перенастройки системы. Количество файлов с различными шаблонами - неограничено.
- Идентификация устройств - каждому устройству в системе можно задать свое имя для легкой и быстрой его идентификации.
- Интерактивные трансляции - пользователи имеют возможность управлять источниками изображения посредством мыши, клавиатуры, презентационных устройств, ИК пультов и т.д.
- Использование LAN - передача сигналов от источника к устройству (или устройствам) отображения (мониторам, телевизорам, проекторам и т.п.) осуществляется в пределах локальной сети (LAN, без маршрутизации пакетов), используя Gigabit Ethernet (1000Base-T) и протокол TCP/IP.
Характеристики:- Порты LAN - 10 портов RJ45 10/100/1000
- RS232 - 1 порт RJ45
- Mini GBIC (SFP) – 2 слота
- Питание - 1 разъем С14
- Кнопки управления Отсутствуют
- Индикаторы Питания - 1
- Максимальное разрешение транслируемого контента 1920 x 1080 (1080P)
- Максимальное расстояние до передатчика/приемника 100 м
- Максимальное кол-во подключаемых MMS передатчиков 6 шт.
- Стандарт Ethernet GigabitEthernet (1000Base-T)
- Протокол передачи данных IP
- Электропитание AC 100-220В
- Среда Температура хранения -15…+55 0С
- Температура рабочая -0 …+45 0С
- Влажность 5 … 90% без образования конденсата
- Вес 1450 г.
- Габариты 280x170x44 мм
