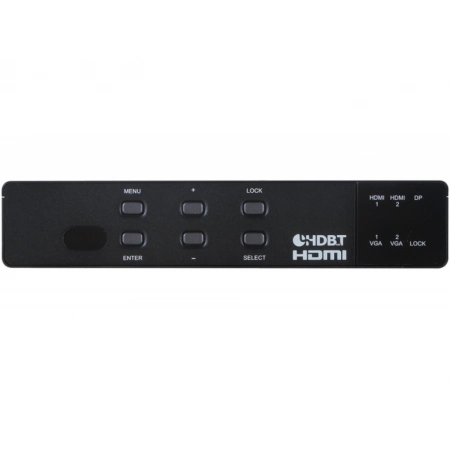

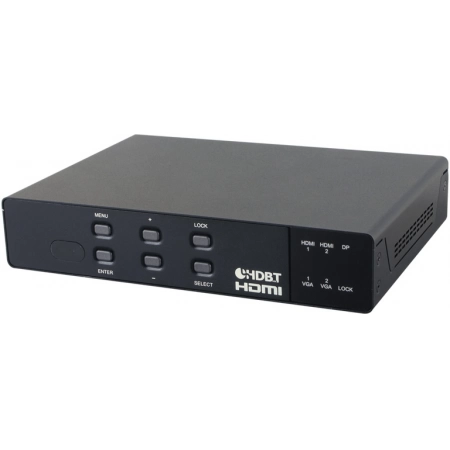

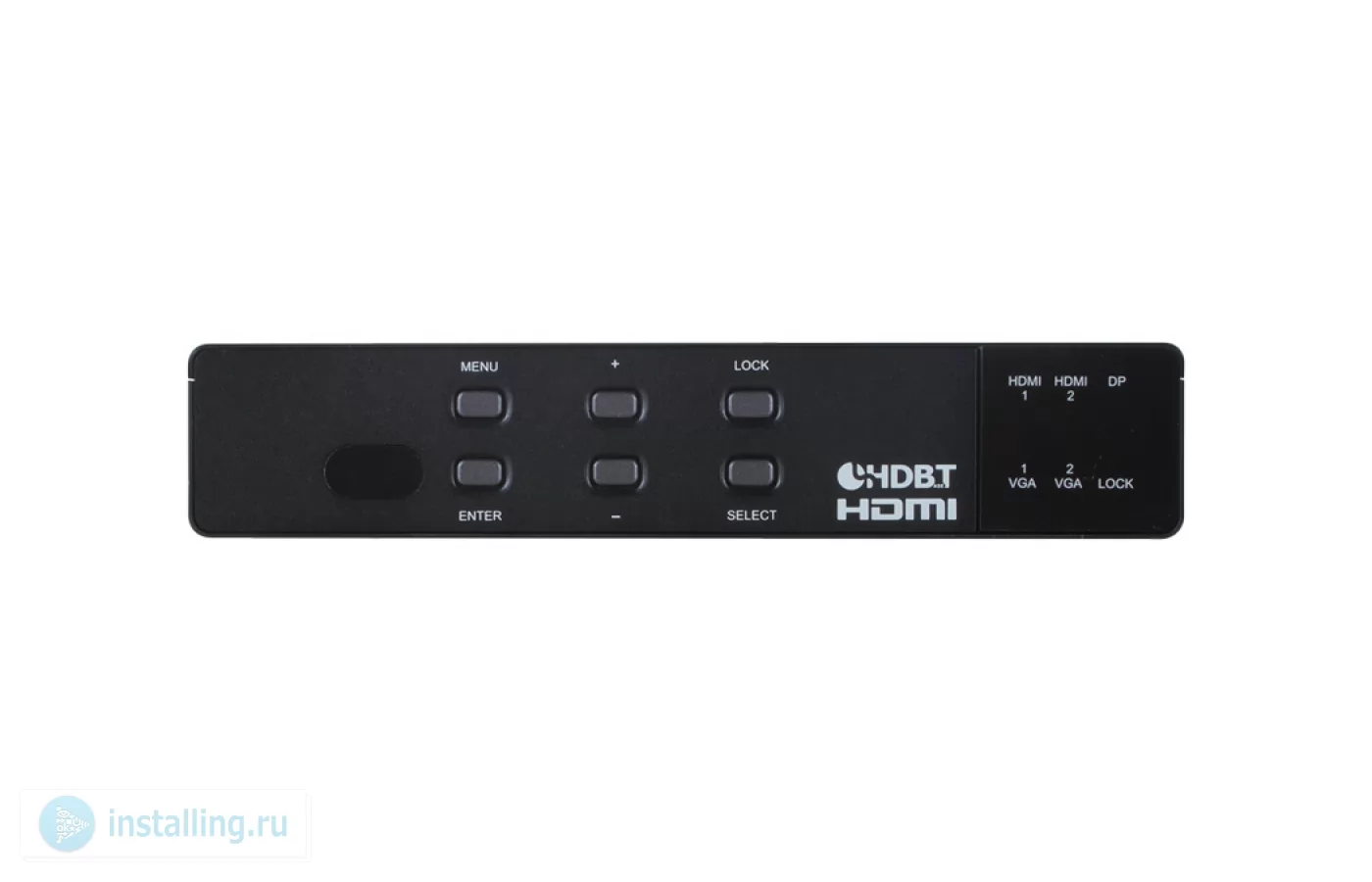

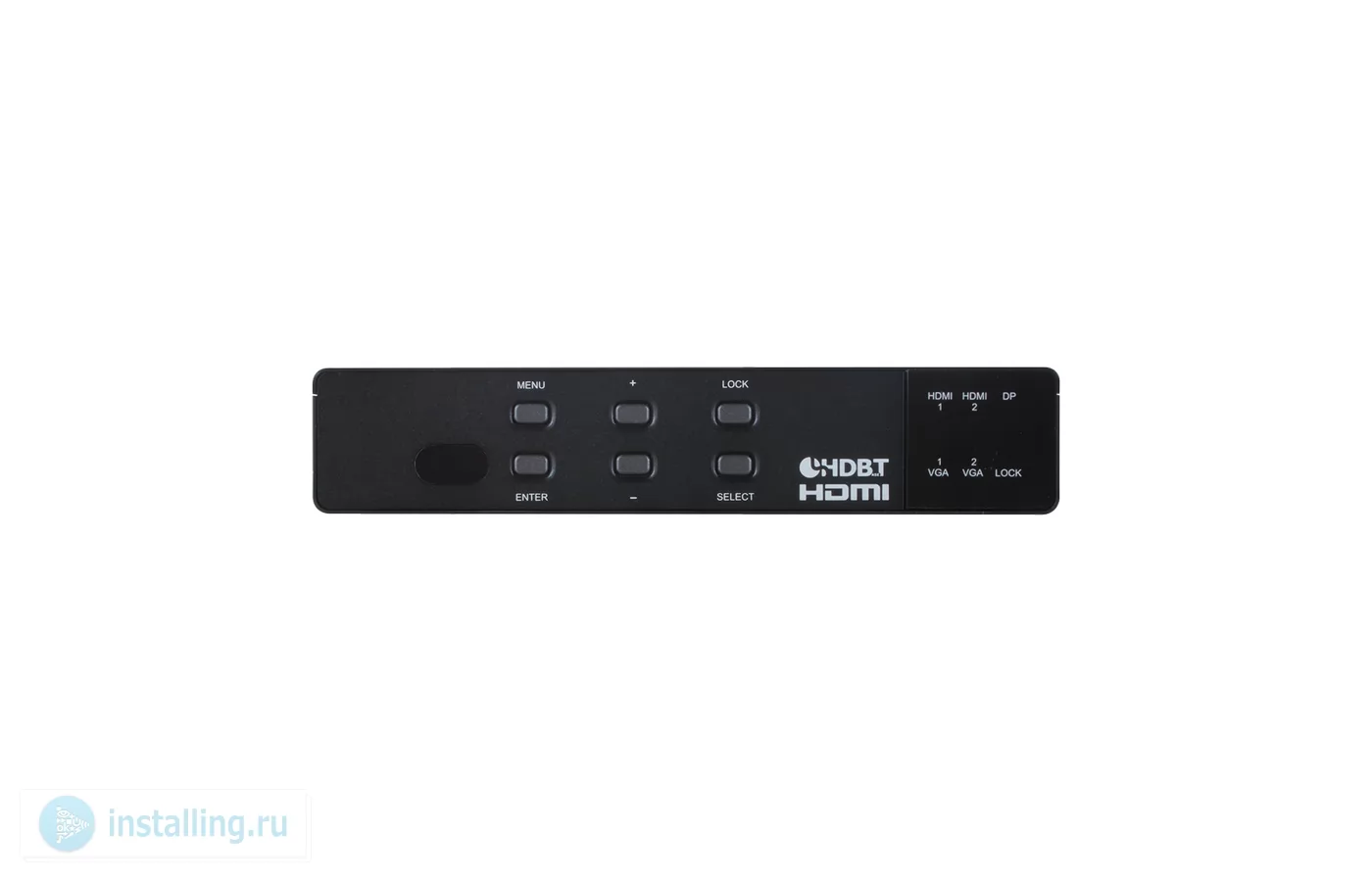

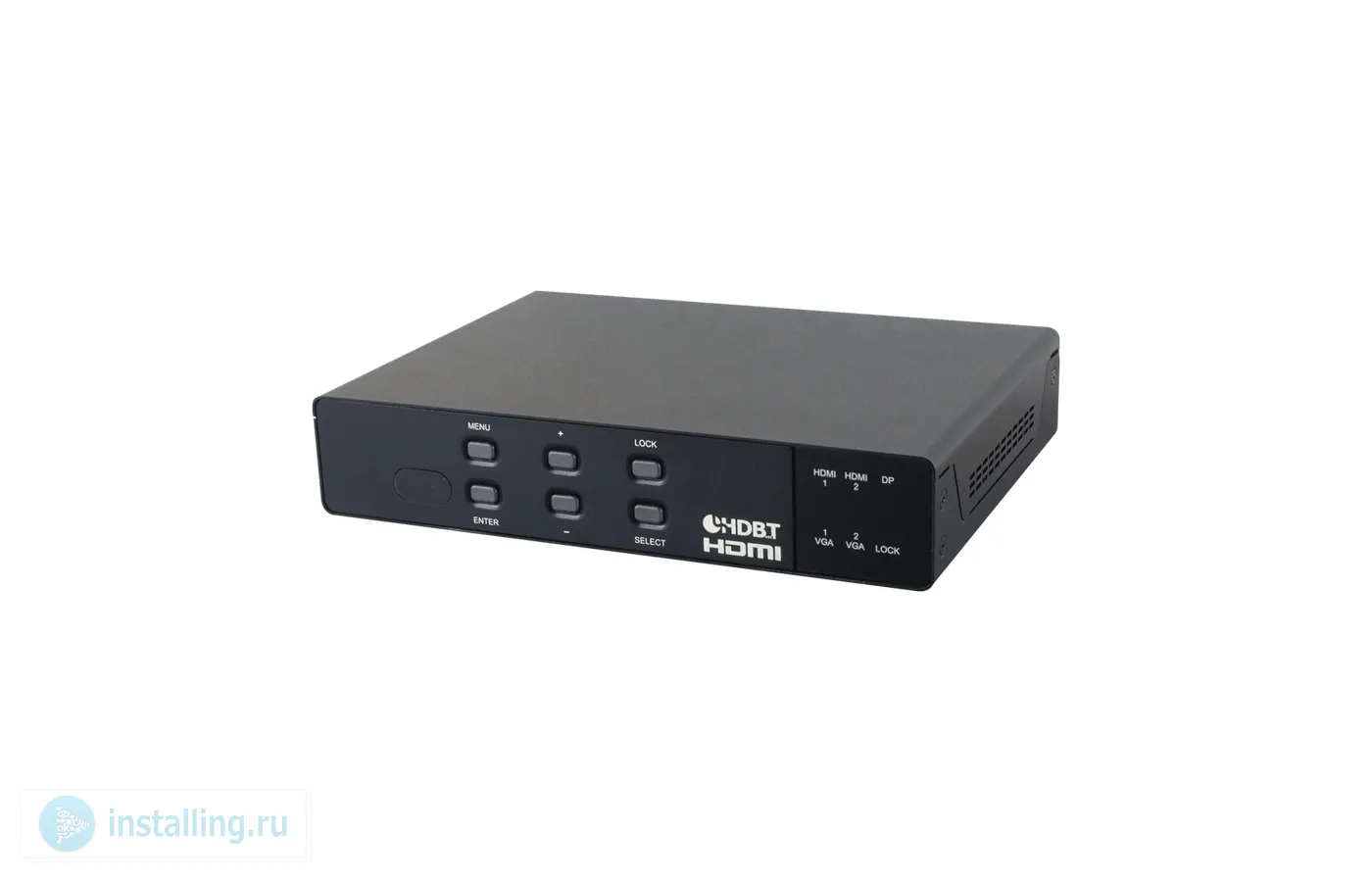

Масштабатор сигналов Cypress CSC-103TXPL

CSC-103TXPL – масштабатор сигналов 2хHDMI 1080p (1920х1200, 2D, 3D), DisplayPort 2560х1600, 2хVGA / YPbPr (D-sub-15) 1920х1200, 3х стереоаудио (Jack, 2хmJack), 1 микрофонного (48 В) в сигнал HDMI разрешением до 1080p (1920х1200, 2D, 3D) с HDCP, EDID и одновременной передачей в витую пару по технологии HDBaseT, а также выводом стереоаудио (mJack). Управление масштабатором осуществляется по ИК, RS-232 и IP (web-интерфейс), возможен выбор входа через DDR (Data Direction Register), также прибор оснащен портами ИК и RS-232 для передачи команд управления удаленному оборудованию по HDBaseT.

• Совместимость с HDMI и HDCP
• Масштабирует видеосигнал с любого из пяти входов 2x HDMI, 2x VGA и 1x DisplayPort, результирующий сигнал подается одновременно на выходы HDMI и HDBaseT
• Поддерживает выходные разрешения вплоть до 1080p и WUXGA (1920х1200)
• 4 входа аудио: 3x небалансного аудио, 1x микрофонный с фантомным питанием 48 В
• Сквозная передача аудиостерео PCM
• Цифровой сигнальный процессор (DSP) для обработки аудиосигнала: функции автомикширования, управления уровнем сигнала для приглушения звукового сопровождения
• Выполняет микширование сигналов
• Управление через ИК-порт, RS-232 и Ethernet с помощью web-интерфейса
• Поддерживается управление коммутацией через Data Direction Register (DDR)
• Вход и выход ИК, двунаправленный RS-232 для удаленного управления устройствами на стороне приемника и наоборот
• Выбор источника сигнала замыканием контактов
• Управление через web-интерфейс, по ИК и RS-232
• Оборудован эмулятором EDID

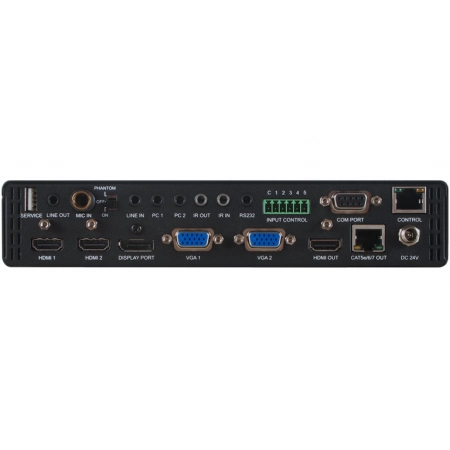

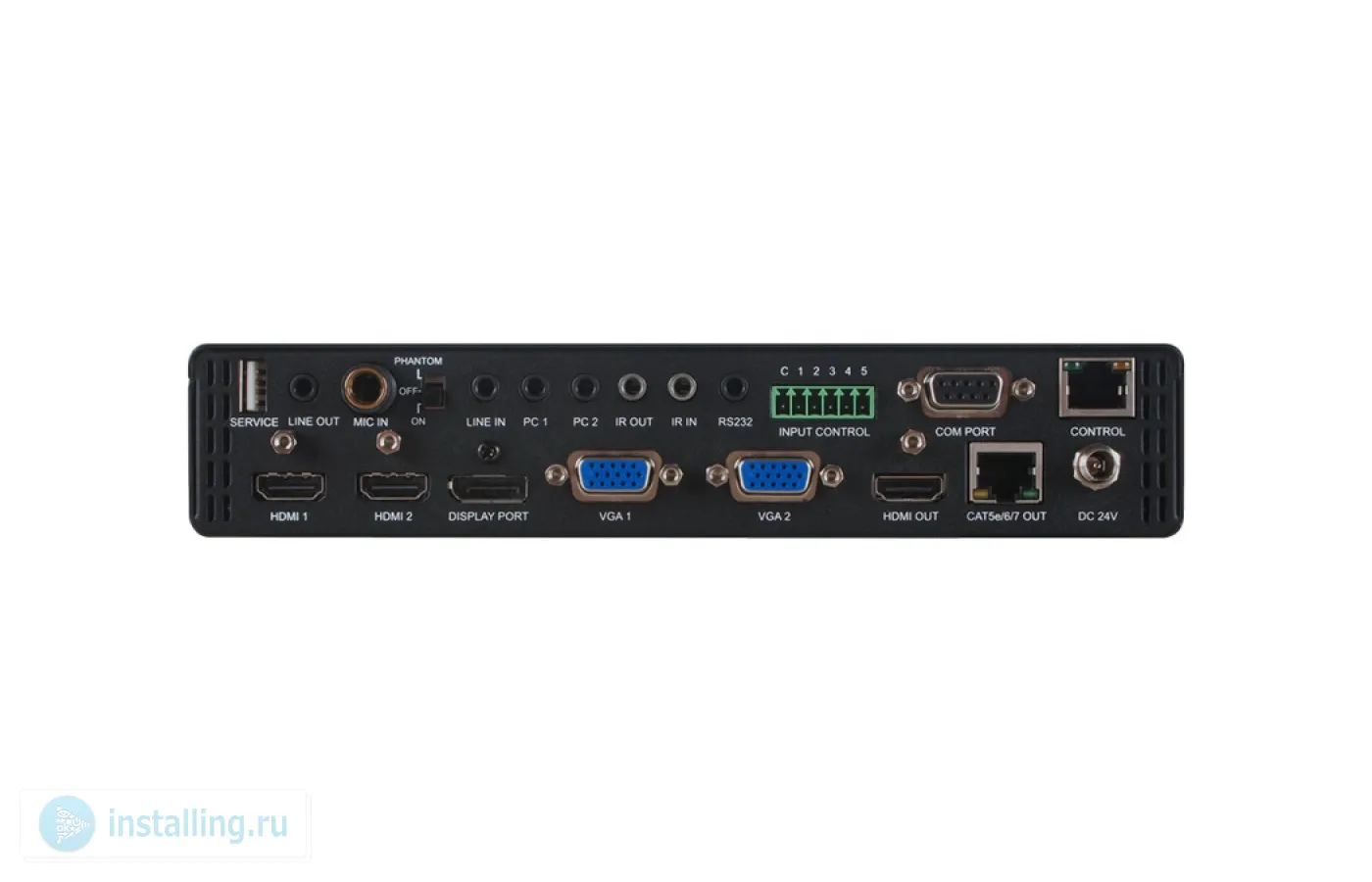

• Входы 2 – HDMI, тип А (розетка)
• 1 – DisplayPort, разъем DP 20-pin (розетка)
• 2 – VGA, разъем D-sub HD15 (розетка)
• 1 – микрофонный, разъем Jack 6,3 мм (розетка)
• 1 – линейный, аудиостерео, разъем mJack 3,5 мм (розетка)
• 2 – аудиостерео, разъем mJack 3,5 мм (розетка)
• 1 – ИК-порт, разъем mJack 3,5 мм (розетка)
• Выходы 1 – HDMI, тип А (розетка)
• 1 – HDBaseT, разъем RJ45 (розетка)
• 1 – линейный, аудиостерео, разъем mJack 3,5 мм (розетка)
• 1 – ИК-порт, разъем mJack 3,5 мм (розетка)
• Порты 1 – RS-232, разъем DB9 (розетка)
• 1 – RS-232, разъем mJack 3,5 мм (розетка)
• 5 – «сухие» контакты (коммутация), клеммный блок
• 1 – Ethernet, разъем RJ45 (розетка)
• Питание 24 В, 1.25 А
• Потребляемая мощность 22 Вт (макс., вместе с питанием приемника, например, CH-506RXPL)
• Габаритные размеры (ШxГхВ) 219 х 165,3 х 52 мм (с учетом разъемов)
• Масса 1,256 кг

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

• Масштабатор CSC-103TXPL – 1 шт.
• Пульт ДУ (CR-165) – 1 шт.
• Внешний ИК-излучатель – 1 шт.
• Внешний ИК-приемник – 1 шт.
• Кабель-переходник RS-232 (с D-sub-9 на mJack 3,5 мм) – 1 шт.
• Кабель-переходник VGA (с D-sub на 3xRCA) – 1 шт.
• Блок питания (24 В) – 1 шт.
• Руководство пользователя
