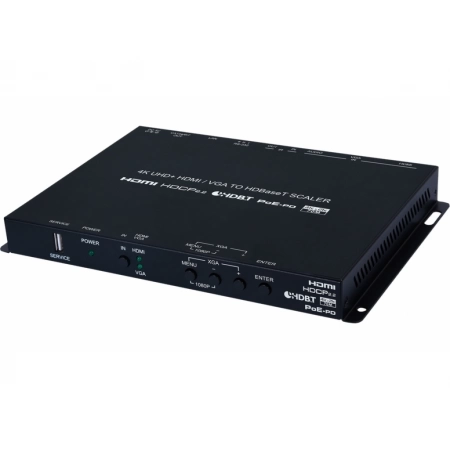

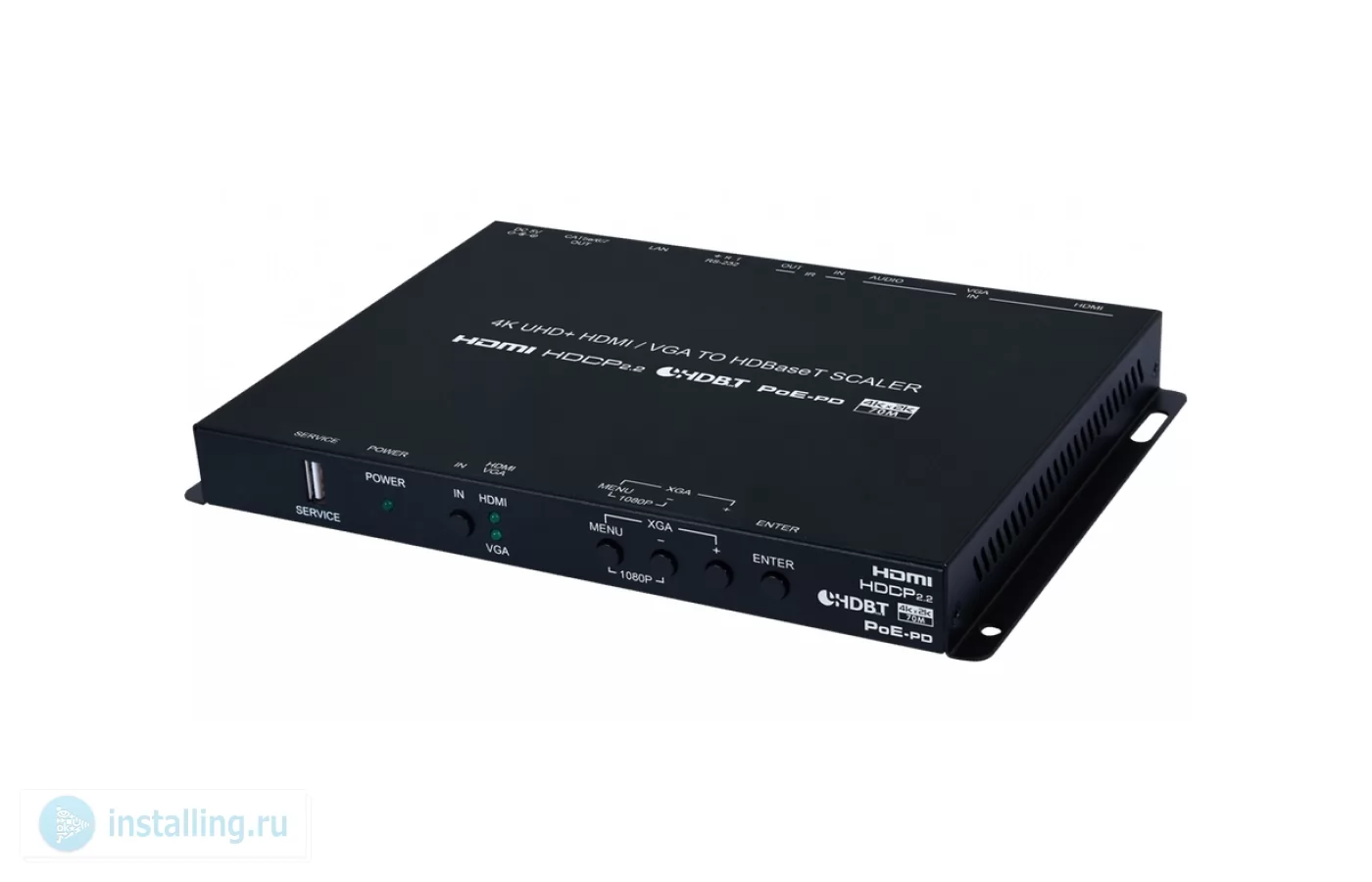

Передатчик, коммутатор, масштабатор сигналов Cypress CSC-V101PTX

CSC-V101PTX – передатчик, коммутатор и масштабатор сигналов HDMI 2.0 разрешением от 640x480 до 4Kх2K и сигналов VGA 1080p60. Передает сигналы интерфейса HDMI c HDCP 1.4 (2.2) и осуществляет двунаправленный обмен данными интерфейса RS-232, а также сигналами ИК-управления и Ethernet по одному кабелю витой пары на расстояние до 100 м. Сигналы 4K передаются на расстояние 70 м. Поддерживает питание по кабелю витой пары (PoH, Power over HDBaseT) от приемника. Встроенный эмбеддер внедряет аналоговое небалансное стереоаудио в выходной поток для передачи на приемник. Настройка устройства осуществляется через встроенное меню. Совместимый приемник: CSC-V101PRX.

Особенности

• Совместимость с HDMI 2.0 и DVI 1.0 (при подключении через опциональный переходник)
• Совместимость с HDCP 1.x и 2.2
• Вход HDMI поддерживает разрешения до 4K, 60 Гц (4:4:4)
• Вход VGA поддерживает разрешения до 1080p60 и WUXGA (1920×1200, RB)
• Масштабирование сигнала на выходе HDBaseT от 640×480, 60 Гц до 4K, 60 Гц (4:2:0, 8 бит)
• Конвергенция HDBaseT: HD-видео и аудио, 100BaseT Ethernet, питание 48 В PoH (PD) и сигналы управления (двунаправленный ИК, RS-232)
• Расстояние передачи по витой паре: Cat.5e/6/7 — до 100 м для сигналов 1080p, 70 м для 4K
• Сквозная передача вложенного аудио LPCM 7.1, Bitstream и HD Bitstream
• Эмбеддирование аналогового аудиостереосигнала с отдельного входа в выходной сигнал
• Питается от внешнего источника или по PoH 48 В (PD) от совместимого приемника (PsE)

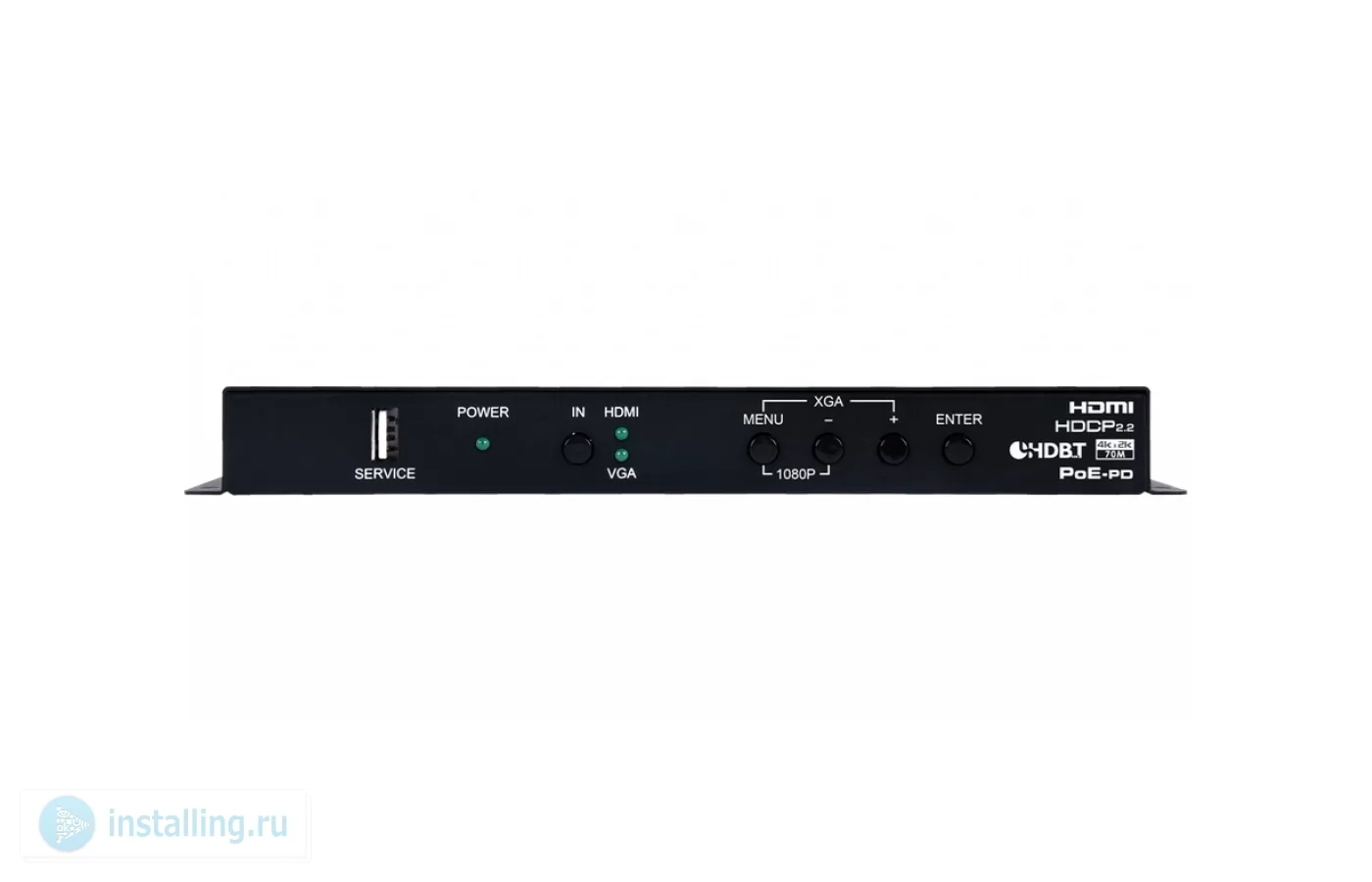

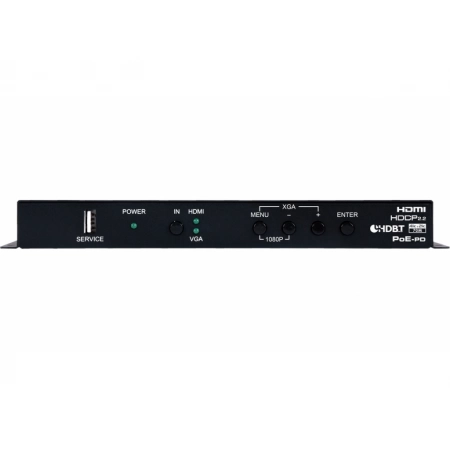

• Управление с использованием кнопок на передней панели и экранного меню

Сфера применения

• Проведение презентаций в классных комнатах, лекционных и залах заседаний
• Воспроизведение контента с устаревшего мультимедийного проигрывателя на 4K -дисплее

Комплектация

• Передатчик CSC-V101PTX — 1 шт.
• Кабель с ИК-передатчиком, разъем miniJack 3,5 мм — 1 шт.
• Кабель с ИК-приемником, разъем miniJack 3,5 мм — 1 шт.
• Переходной кабель RS-232, клеммный блок на D-Sub DE9 — 1 шт.
• Блок питания 5 В, 2.6 А — 1 шт.
• Вибропоглощающие ножки — 4 шт.
• Руководство пользователя
