Универсальный мультиоконный масштабатор принимает по входам сигналы DVI-D, аналоговые сигналы разрешений SD и HD различных форматов с разрешениями до 1920x1200, 60 Гц, а также сигналы SDI до 3G HD-SDI.
Устройство может вывести на один экран изображения от 4 источников сигнала одновременно на общем фоне. Имеются выходы форматов SDI, DVI-D, аналоговые компонентный и RGBHV. Поддерживается до 16 пользовательских раскладок окон на экране.
Особенности- Технология Kramer Equalization & re-Klocking™ восстанавливает сигналы SDI по входам прибора, обеспечивая прогон по кабелям длиной до 350 м для SD, до 140 м для 1.5GHz HD, до 120 м для 3G HD-SDI
- По входам и выходу DVI-D поддерживается технология HDCP
- Входы и выход DVI-D по видео совместимы с HDMI
- Аналоговые входы SD работают в режиме CV (до 12 входов), YC (до 6 входов) или YUV (до 3 входов) в любых сочетаниях (под них используются 12 входных разъемов)
- Любой входной формат и стандарт приводится к заданному выходному формату и стандарту
- В любое из 4 окон можно вывести изображение от любого входа прибора. Для фонового изображения имеется отдельный вход DVI-D
- Каждое из 4 окон имеет собственный аппарат для хрома-кеинга, позволяющий вырезать фон из изображения и выводить, например, титры или логотипы
- Независимая для каждого окна регулировка его прозрачности
- Увеличение изображения (до 1000%) и изменение соотношения сторон
- Регулировка яркости, контрастности, цветности и резкости
- Добавление к окну метки-названия
- До 16 определяемых пользователем раскладок окон
- Плавное и бесподрывное переключение между раскладками окон
- Бесподрывное переключение между входами для любого окна (возможно, через короткий стоп-кадр)
- Стоп-кадр, изменение положения и размера окон
- Кнопка блокировки передней панели

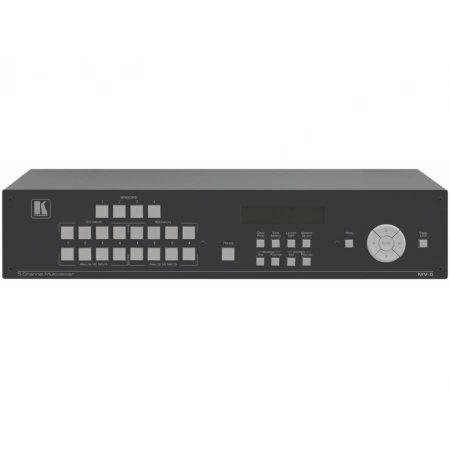

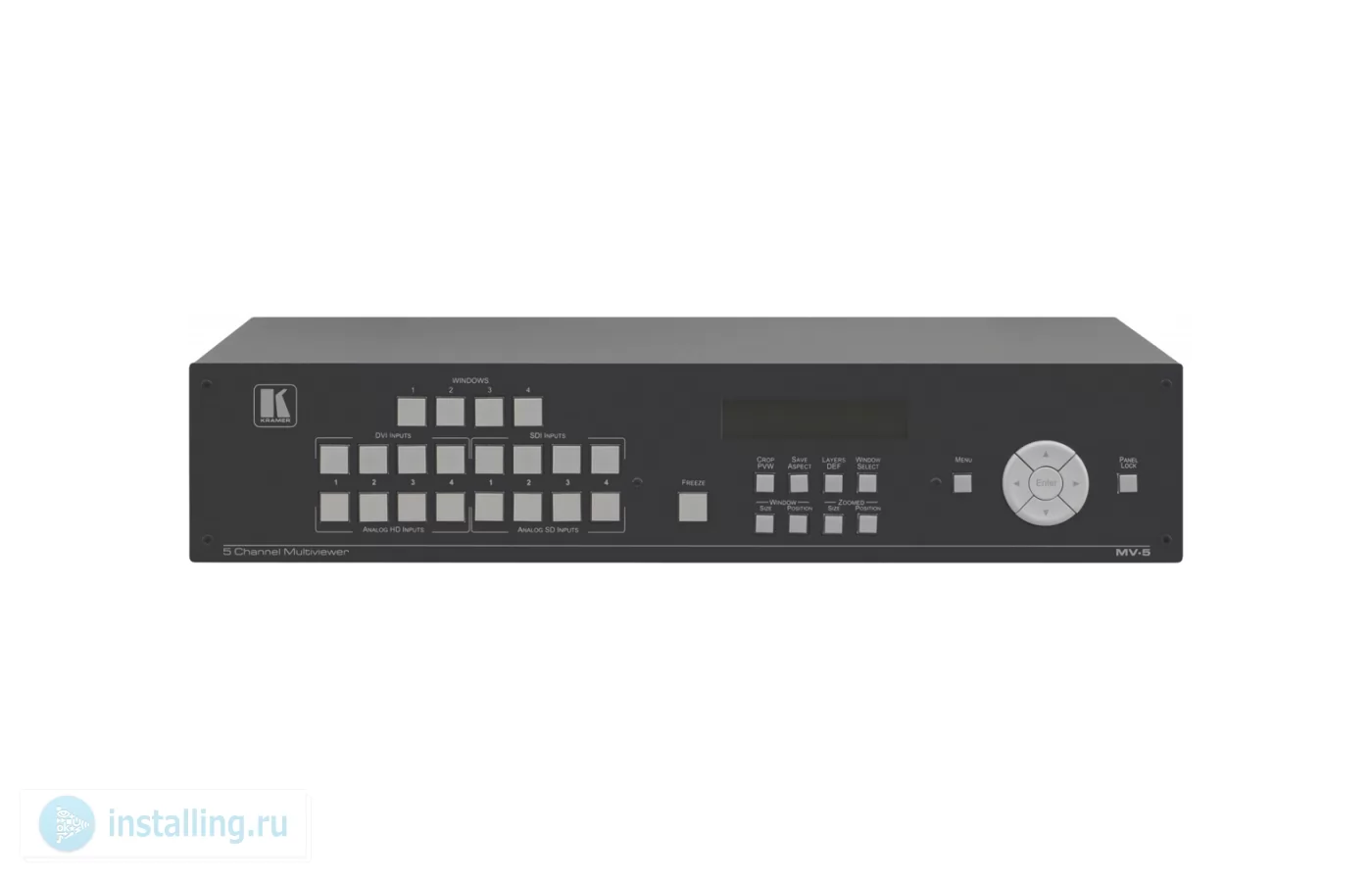

- Управление кнопками на передней панели с меню на ЖК-индикаторе, через RS-232 или по Ethernet

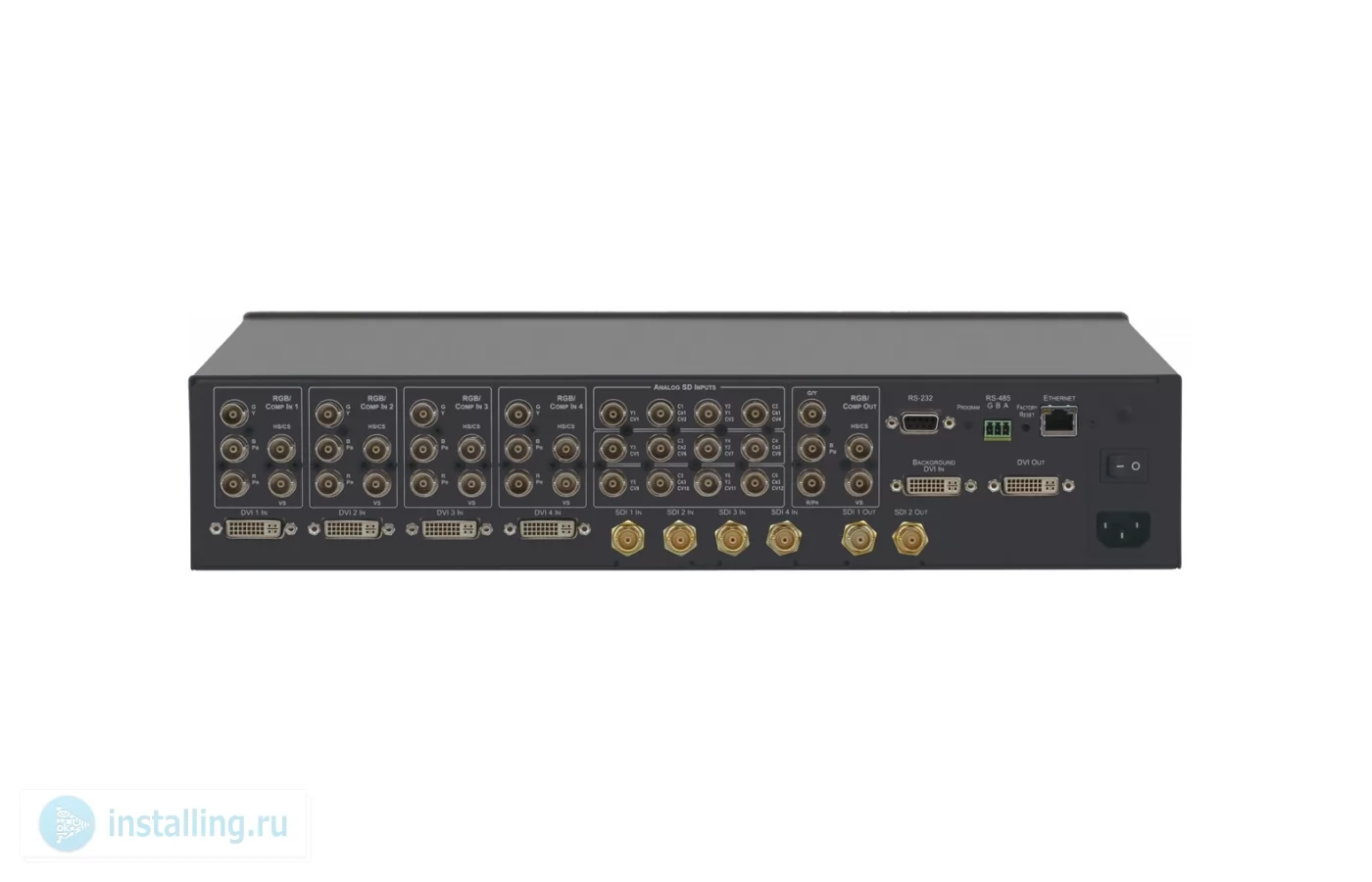

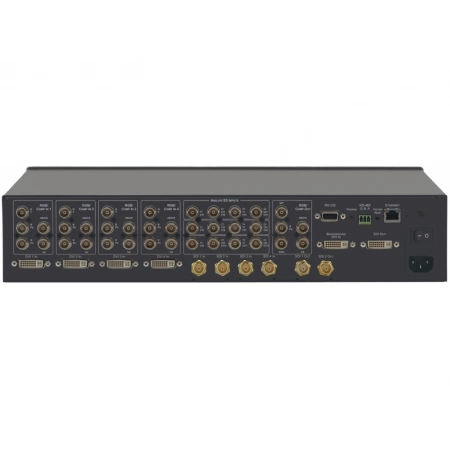

Технические характеристики- Входы: DVI-D Single Link (4 вх.): для окон; DVI-D Single Link (1 вх.): для фона; HD-SDI 3G (4 вх.): разъемы BNC; YUV/RGBHV (4 вх.): разъемы BNC; CV/YC/YUV/RGBS (12/6/3 вх.): разъемы BNC
- Выходы: DVI-D Single Link (1 вых.); HD-SDI 3G (2 вых.): разъемы BNC; YUV/RGBHV (1 вых.): разъемы BNC
- Макс. скорость передачи данных: SDI: до 2,97 Гбит/с; DVI-D: до 6,75 Гбит/с (2,25 Гбит/с на канал)
- Джиттер: SDI: лучше 0,2 UI
- Выходной сигнал: SDI: до 800 мВ (размах)
- Разрешения по выходу: 480i/60, 576i/50, 720p/50, 720p/59, 720p/60, 1080i/50, 1080i/59, 1080i/60, 1080p/23, 1080p/24, 1080p/25, 1080p/29, 1080p/30, 1080p/50, 1080p/59, 1080p/60, 1080psf/23, 1080psf/24, 1080psf/25, 1080psf/29, 1080psf/30, 640x480/60, 640x480/72, 640x480/75, 640x480/85, 800x600/60, 800x600/72, 800x600/75, 800x600/85, 1024x768/60, 1024x768/70, 1024x768/75, 1024x768/85, 1152x864/75, 1280x768/60rducBL, 1280x768/60, 1280x768/75, 1280x768/85, 1280x960/60, 1280x768/85, 1280x1024/60, 1280x1024/75, 1360x768/60, 1366x768/60, 1400x1050/60rducBL, 1400x1050/60, 1400x1050/75, 1440x900/60rducBL, 1440x900/60, 1440x900/75, 1440x900/85, 1600x1200/60, 1680x1050/60rducBL, 1680x1050/60, 1920x1200/60rducBL
- Питание: ~100...240 В, 50/60 Гц, 57 ВА
- Габаритные размеры: 2U
- Масса: 2,8 кг
- В комплекте: сетевой шнур, уголки для установки в стойку
