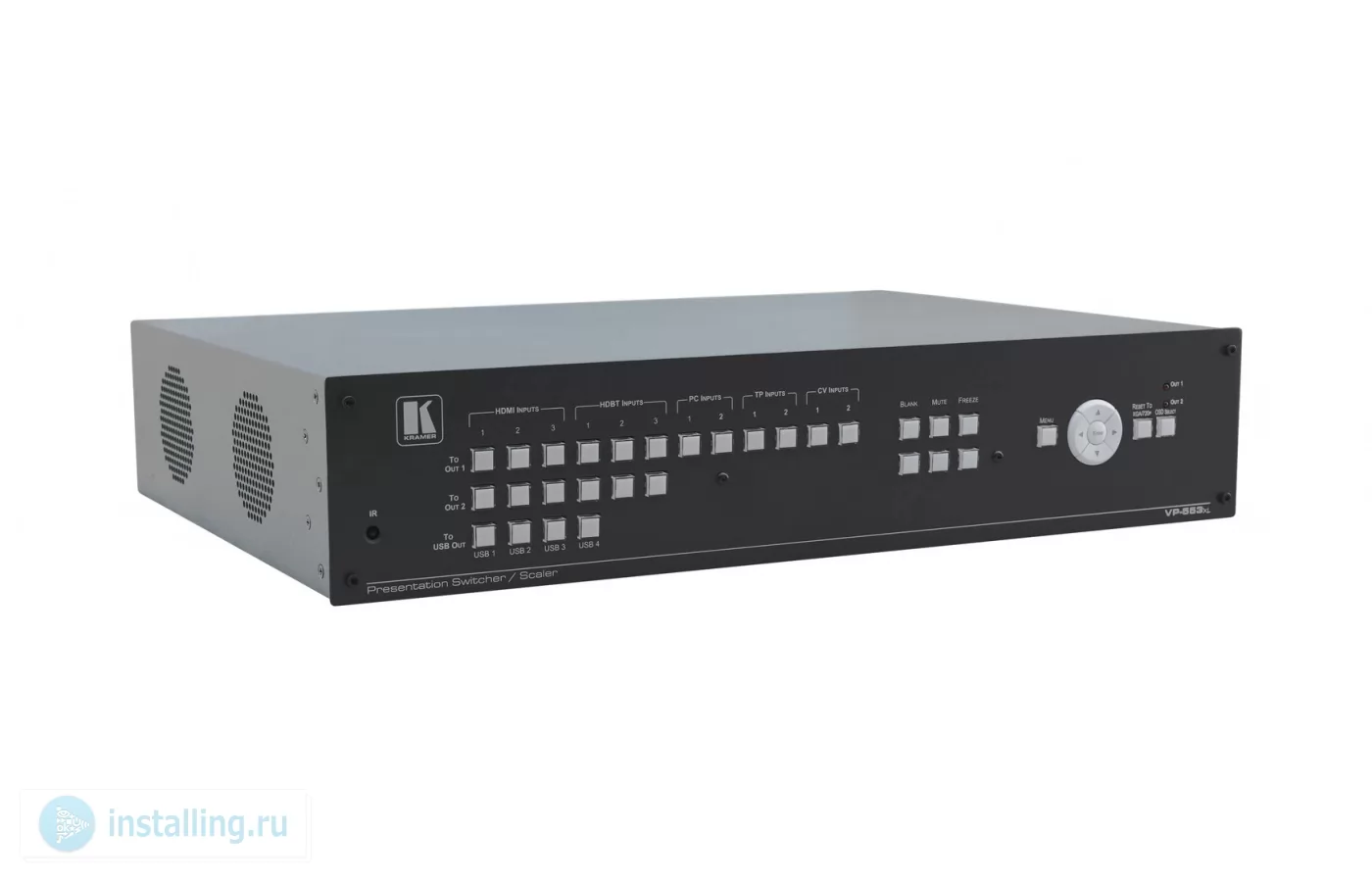

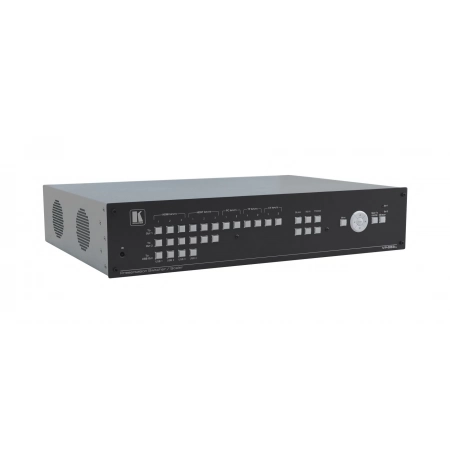

Сдвоенный масштабатор Kramer VP-553xl

VP-553xl – сдвоенный масштабатор сигналов 3хHDMI, 3хHDBaseT, 2хCV, 2хVGA, 2хTP (DGKat) в две группы сигналов (HDMI + HDBaseT, HDMI) со встроенным коммутатором 4x1 USB (независимая или совместная коммутация с видео). Устройство имеет 8 стереовходов аудио (в том числе 1 балансный линейный/микрофонный с отключаемым фантомным питанием) и 2 балансных стереовыхода (мониторный и линейный). Возможна передача сигналов управления RS-232 по HDBaseT с контроллера, подключенного к масштабатору, также прибор прозрачен для сигналов ИК, передаваемыми по HDBaseT между приемниками и передатчиками. Управление масштабатором осуществляется по ИК, RS-232 и с помощью web-интерфейса.

• Фирменная технология масштабирования Kramer Pix-Perfect™ – прецизионное попиксельное масштабирование с применением усовершенствованного алгоритмов деинтерлейсинга (с чередованием полей 3:2 и 2:2), полная поддержка повышающего и понижающего масштабирования выходных видеосигналов
• Два независимых масштабатора в одному корпусе: один с выходами HDMI и HDBaseT, второй – с одним HDMI
• Совместим с HDTV, удовлетворяет требованиям HDCP на входах и выходах HDMI
• Расстояние передачи или приема по HDBaseT – до 70?м
• Рекомендуется использовать экранированные (STP) кабели витой пары, где экран с двух сторон припаян к заземлению
• Максимальная дальность зависит от разрешения сигнала, параметров источника сигнала и дисплея; для соблюдение паспортных характеристик приборов производитель рекомендует использовать кабели Kramer BC-UNIKAT, C-UNIKAT, C-HDK6/HDK6; с кабелями CAT5, CAT6, CAT7 других производителей расстояние передачи может снижаться
• Входы видео – 3 HDMI, 3 HDBaseT (RJ45), 2 VGA (15-контактный HD), каждому из которых соответствует вход аналогового аудиостерео на 3,5-мм разъеме; 2 входа из витой пары CAT5 (RJ45) для приема VGA и аудио; 2 входа композитного видео (RCA) с входами аудиостерео (2xRCA) для каждого
• Длина линии связи для входов витой пары VGA + аудио – до 250?м на вход и выход (например, в связке с TP-121xl)
• Выходные разрешения – все стандартные разрешения HDTV и компьютерной графики вплоть до 1080p/UXGA с кадровой частотой по выбору
• Встроенный коммутатор 4x1 USB (4 входа USB-B, 1 выход USB-A), возможно независимое или USB-follows-video (совместное) с видеовходами переключение (привязка задается через web-интерфейс); полезная функция при работе с интерактивной доской
• Экранное меню для быстрой первоначальной настройки и перенастройки, вызываемое с помощью ИК-пульта ДУ (в комплекте) или кнопками с лицевой панели
• Многофункциональный DSP-процессор для обработки аудиосигналов, в том числе микширования, внесения задержки, эквализации
• Регулировка уровней входного и выходного аудиосигнала
• Автоматически распознает наличие аудиосигнала и автоматически переключается между источниками аудио: по умолчанию для входа HDMI выбран вложенный звук, если данный аудиосигнал недоступен, прибор будет использовать сигнал с соответствующего аналогового входа; ручное управление коммутацией звука также доступно
• Входы небалансного аудио с независимыми регулировками уровня для каждого видеовхода – 3 аналоговых входа для HDMI и 2 для сигнала компьютерной графики (разъемы miniJack 3,5 мм), 2 входа для композитного видео (разъемы 2xRCA)
• Микрофонный вход с поддержкой динамических и конденсаторных микрофонов, отключаемое фантомное питание 48?В
• Режимы приоритета и микширования для микрофонного сигнала
• Мониторный и линейный аудиовыходы – 2 балансных выхода стереофонического аудиосигнала (терм. блоки)
• Настраиваемое соотношение сторон (полноэкранный режим, overscan, underscan и др.)
• Встроенный регулятор параметров изображения ProcAmp (яркость, контраст, четкость, насыщенность и др.)
• Обновление прошивки по Ethernet
• Запись окончательных настроек в энергонезависимую память
• Управление: кнопками с лицевой панели; через RS-232 с ПК, сенсорной панели управления или иного контроллера последовательного интерфейса; дистанционного с помощью ИК-пульта и экранного меню, по Ethernet через встроенные web-страницы
• Отдельный порт RS-232, предназначенный для двунаправленной передаче сигналов RS-232 по HDBaseT удаленным устройствам
• Сигналы ИК-интерфейса от внешних устройств могут передаваться по HDBaseT-интерфейсу прибора, маршрутизация произвольная: ИК-сигнал от удаленного устройства с любого входа может быть направлен на выход или любой из входов HDBaseT, то же справедливо и для выходного порта HDBaseT
• Кнопки на лицевой панели для выключения звука, стоп-кадра и отключения изображения
• Блокировка лицевой панели
• Встроенный универсальный источник питания от сети переменного тока 100-240?В, имеется предохранитель для защиты цепи питания прибора
• Штатный монтаж в 19? стойку (2U), крепления в комплекте

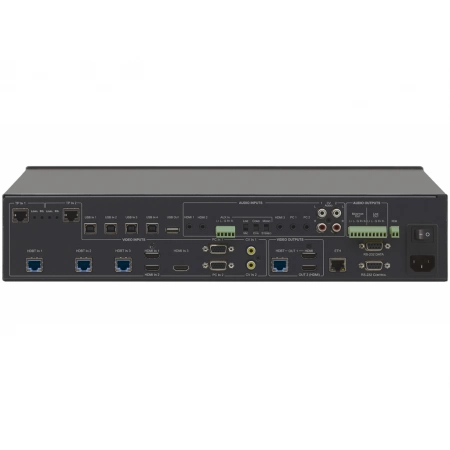

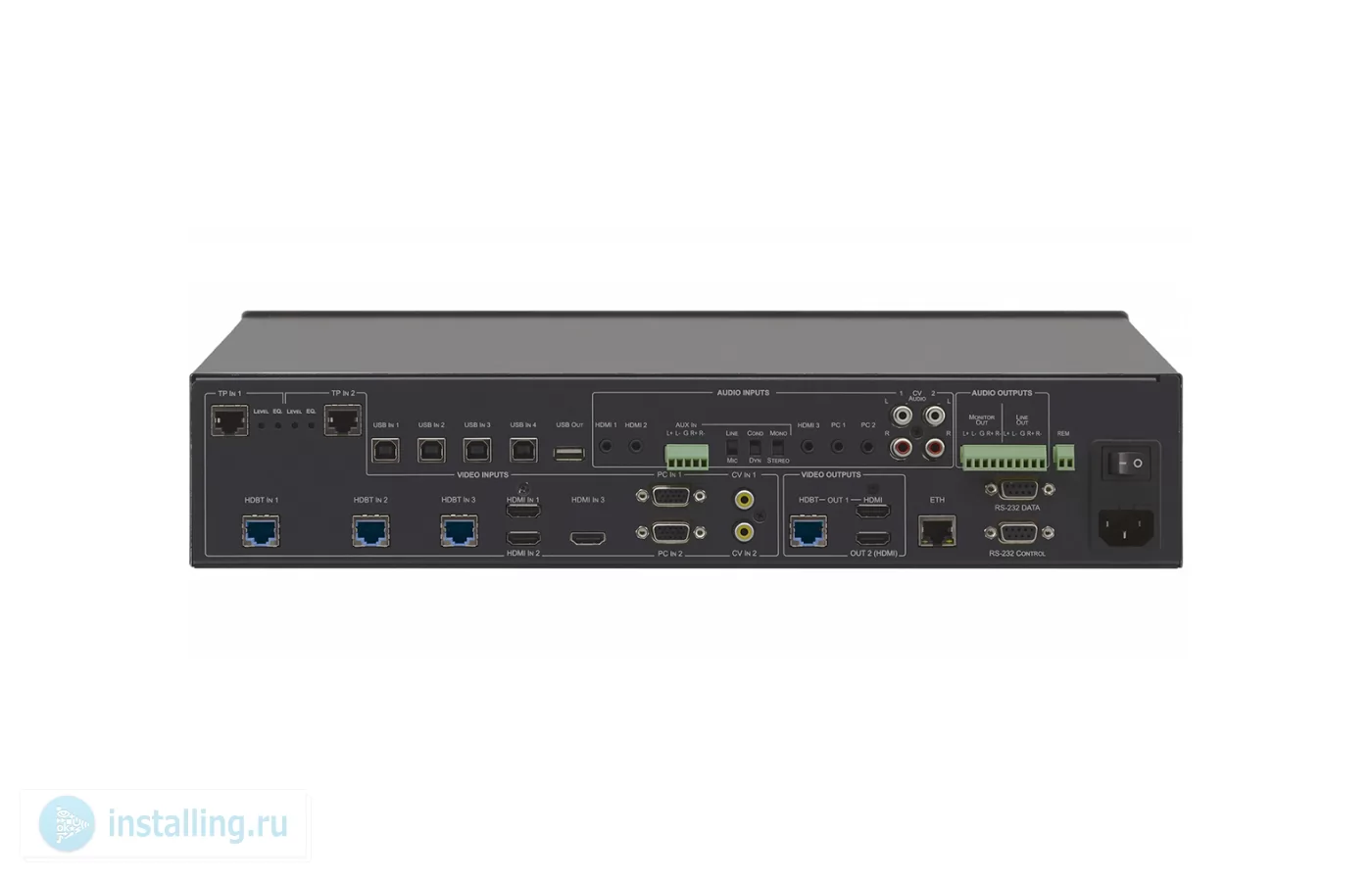

• Входы 3 – HDMI, тип A (розетка)
• 2 – VGA, разъем D-sub HD15 (розетка)
• 2 – CV, разъем RCA (розетка)
• 2 – витая пара (аналоговое видео + аудио), разъем RJ45 (розетка)
• 2 – витая пара HDBaseT, разъем RJ45 (розетка)
• 4 – USB, тип B (розетка)
• 3 – небалансное стерео (для HDMI), разъем miniJack 3,5 мм (розетка)
• 2 – небалансное стерео (для VGA), разъем miniJack 3,5 мм (розетка)
• 2 – небалансное стерео (для CV), разъемы 2xRCA (розетка)
• 1 – балансное стерео, микрофонный/линейный, клеммный блок 5-pin
• Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
• 2 – HDMI, тип A (розетка)
• 1 – USB, тип A (розетка)
• 2 – балансное стерео, клеммный блок 5-pin
• Порты 1 – Ethernet, разъем RJ45 (розетка)
• 2 – RS-232, разъем D-sub DB9 (розетка)
• 1 – замыкаемые контакты (ДУ отключением звука), клеммный блок 2-pin
• Выходные разрешения собственное, 640x480/60, 800x600/60, 1024x768/60, 1280x768/60, 1360x768/60, 1280x720/60, 1280x800/60, 1280x1024/60, 1440x900/60, 1400x1050/60, 1680x1050/60, 1600x1200/60, 1920x1080/60, 1920x1200/60, 720x480p/60, 1280x720p/60, 1920x1080i/60, 1920x1080p/60, 720x576p/60, 1280x720p/50, 1920x1080i/50, 1920x1080p/50

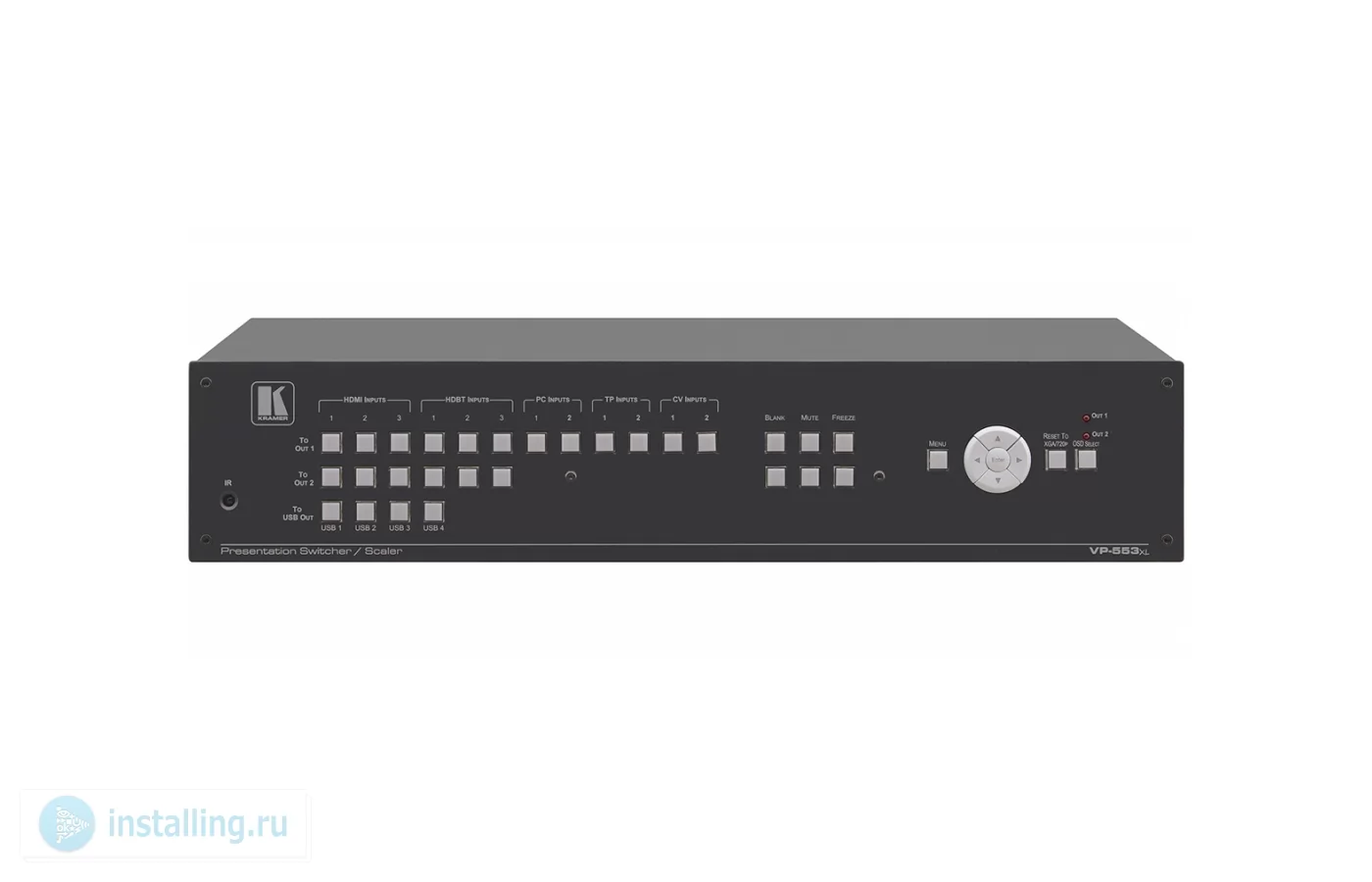

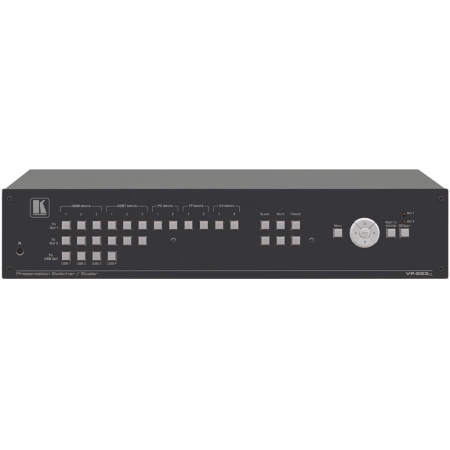

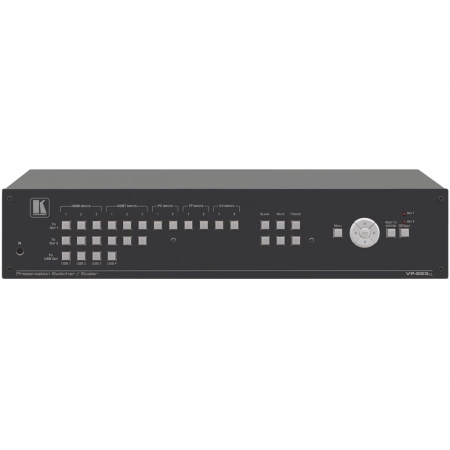

• Управление кнопки на лицевой панели (отдельные для выбора каждого входа, 2 кнопки BLANK, 2 кнопки MUTE, 2 кнопки FREEZE, вызов меню, навигация по меню, выбор в меню, сброс настроек на XGA/720p, выбор в OSD); 2 порта RS-232; Ethernet; 2 регулятора уровня/настройки эквалайзера; переключатели: микрофонный/линейный, конденсаторный/динамический микрофон, моно/стерео; терм.блок для дистанционного отключения звука
• Питание сеть ~100-240 В, 43 ВА (макс.)
• Габаритные размеры (ШxГxВ) 483 x 303 х 88 мм (2U)
• Масса 3,7 кг

• Прибор VP-553xl – 1 шт.
• Шнур питания – 1 шт.
• ИК-пульт ДУ – 1 шт.
• Комплект рэковых «ушей»
• Краткое руководство пользователя
